Электромагнитный расходомер ЭМИС-МАГ 270

Электромагнитный расходомер ЭМИС-МАГ 270. Измерение расхода электропроводных жидкостей, в том числе загрязненных и агрессивных сред.

Узнать цену             Задать вопрос
  • Описание продукции
  • Применение
  • Документация и ПО
  • Новая цифровая электроника
  • Технические характеристики
  • Сертификаты
  • Преимущества
  • Комплектация
  • Презентации
  • Исполнения
описание продукции

Электромагнитный расходомер

магнитный расходомерЭлектромагнитный расходомер–счетчик ЭМИС–МАГ 270 предназначен для постоянного измерения объема и расхода агрессивных жидкостей, щелочей, кислот и воды, а также для операций, связанных с их учетом и контролем. Электромагнитный расходомер от производителя ЭМИС пригоден для эксплуатации в промышленных , коммунально–бытовых, общественных объектах, а также в системах автоматического регулирования.
Конструкция ЭМИС-МАГ 270 позволят использовать его для измерения расхода жидкостей с давлением до 32 МПа.
Благодаря значительным диаметрам проточной части расходомера (до Ду 3000) , ЭМИС-МАГ 270 может использоваться для измерения больших расходов.

Электромагнитные расходомеры ЭМИС

Главным принципом действия электромагнитного расходомера–счетчика ЭМИС–МАГ 270 является закон электромагнитной индукции, вследствие которого происходит индуктирование жидкости в ЭДС за счет пересечения ею магнитного поля, созданного катушкой индуктивности.
Расходомер электромагнитный

Особенности и преимущества:

  • Большой выбор материалов электродов и футеровок дает возможность эксплуатации электромагнитного расходомера–счетчика на агрессивных средах и при высоком давлении — до 32 МПа.
  • Электромагнитный принцип измерения обеспечивает способность измерения расходов двухкомпонентных и загрязненных жидкостей.
  • Отсутствие зависимой связи между точностью измерений расходов и изменением вязкости и плотности среды.
  • Благодаря широкому типоразмерному ряду с максимальным Dy 3000 мм появляется возможность использования расходомера ЭМИС–МАГ 270 для измерения больших расходов.
  • Снижение общей стоимости комплектации и монтажа осуществляется путем встроенного счетчика расходов с индикатором, который позволяет использовать расходомер-счетчик электромагнитный без дополнительного регистрирующего оборудования.
  • Возможность установки расходомера как на горизонтальных и вертикальных, так и на наклонных участках трубопровода. За счет чего отпадает задача выбора места установки прибора и снижается общая стоимость проекта.
  • Отсутствие механических элементов и выступающих в проточную часть элементов.
  • Электромагнитный расходомер ЭМИС–МАГ 270 позволяет сократить до минимума потерю давления.
  • Завод–производитель электромагнитных расходомеров ЭМИС обеспечивает необходимый межповерочный интервал, который был разработан в соответствии с современными требованиями среди лидеров рынка.

Расходомер электромагнитный от производителя

Для того чтобы купить электромагнитный расходомер от завода–производителя ЭМИС или узнать его цену более подробную информацию по характеристикам и эксплуатации прибора, Вам необходимо заполнить и отправить нам опросный лист с описанием технологического процесса. После этого наши специалисты свяжутся с Вами и предоставят подробное технико–коммерческое предложение. Для заказа ЭМИС–МАГ 270 можете позвонить по телефону: +7 (351) 729-99-12 или воспользоваться интерактивным пошаговым опросным листом

Применение

Электромагнитные расходомеры ЭМИС-МАГ 270 – это оптимальное решение задачи измерения расхода жидкостей в случаях, когда:

  • Измеряемая жидкость является сложной агрессивной, двухкомпонентной, абразивной средой с минимальной удельной электропроводимостью 5•10-4 См/м
  • Требуются минимальные потери давления в трубопроводе.

Электромагнитные расходомеры ЭМИС-МАГ 270 используются в различных областях промышленности, в том числе:

  • химическая промышленность;
  • энергетическая промышленность;
  • целлюлозно-бумажная промышленность;
  • водоочистка и водоподготовка.
Типовые задачи:
  • измерение расхода корозионно-активных кислот, щелочей и смесей;
  • измерение расхода сточных и канализационных вод;
  • измерение расхода неньютоновских жидкостей;
  • водоочистка и водоподготовка;
  • измерение загрязненных жидкостей на металлургических предприятиях;
Документация и ПО
Обязательная документация
  • Руководство по эксплуатации. ЭМИС-МАГ 270

    RU
  • Паспорт. ЭМИС-МАГ 270

    RU
  • Методика поверки. ЭМИС-МАГ 270

    RU
Дополнительная документация
  • Инструкция по работе с "ЭМИС-Интегратор"

    RU
Программное обеспечение
  • Программное обеспечение "ЭМИС-Интегратор" v.3.1.9 (02.10.18)

    RU
  • Программное обеспечение "ЭМИС-Интегратор" v.3.1.8 (15.01.18)

    RU
  • Программное обеспечение "ЭМИС-Интегратор" v.3.1.7 (15.09.17)

    RU
  • Программное обеспечение "ЭМИС-Интегратор" v.3.1.5 (06.02.17)

    RU
  • Свидетельство о государственной регистрации. ЭМИС-Интегратор 3

    RU
Новая цифровая электроника
Технические характеристики
Характеристика Значение
Типоразмер 15...450 мм
Диапазоны измерений см. таблицу диапазонов измерений
Измеряемая среда электропроводная жидкость
Погрешность до ±0,5%
Напряжение питания 24 В пост. тока, 220В перем. тока.
Присоединение к трубопроводу фланцевое
Давление измеряемой среды до 32 МПа
Температура измеряемой среды от -40ºС до +130ºС (с Ex** до 120ºС)
Выходные сигналы:
  • импульсный/частотный
  • аналоговый токовый 4-20 мА
  • цифровой сигнал стандарта Modbus RTU
  • цифровой сигнал стандарта HART
Взрывозащита 1Exd[iа]IIС(T4-T6)Х
(искробезопасная цепь, взрывонепроницаемая оболочка)
Температура окружающей среды
Интегральное исполнение Дистанционное исполнение
Проточная часть Электронный преобразователь
- -40...+50ºС -40...+70ºС -40...+60ºС
Ex** -40...+50ºС -40...+50ºС -40...+50ºС
Интервал между поверками 4 года
Пылевлагозащита IP65


Материал электродов Обозначение по карте заказа Устойчивость материала к измеряемым средам
Нержавеющая сталь 03X17H14M2 - Устойчив к слабым органическим и неорганическим кислотам, фосфорной кислоте, муравьиной кислоте, сернистой и уксусной кислоте), водным растворам щелочей, морской, сточной и минерализованной воде, аммиаку, бумажному сырью, молочным продуктам.
Сплав Хастеллой С XC Устойчив к кислотам азотной 10%, салициловой уксусной, борной, масляной, крезоловой, фосфорной, жирным кислотам, муравьиной кислоте (а так же их солям); кислым солям железа и меди, морской воде, глицерину, метиловому спирту, каустической воде.
Сплав Хастеллой B ХБ Устойчив к соляной кислоте всех концентраций до температуры кипения, фосфорной и серной кислоте при концентрации до 60%.
Карбид вольфрама B Устойчив к кислотам при комнатной температуре. Очень износоустойчивый к абразивным средам, вызывающие износ и выкрашивание поверхностей.
Титан ТИ Устойчив к хлоридам и гипохлоритам, кислотам в газообразном состоянии ( в том числе к дымящейся азотной кислоте), органическим кислотам, морской и минерализованной воде. Коррозионностоек в большинстве сред (кроме щелочных).
Тантал ТА Устойчив к агрессивным химическим средам, кипящей соляной кислоте, азотной кислоте, серной кислоте (t=175ºС). За исключением плавиковой кислоты, дымящей серной кислоты и едких щелочей.
Платино-иридиевый сплав ПТ Устойчив к большинству кислых растворов (в том числе соляной кислоты (при определенных концентрациях), дымящей серной и дымящейся азотной кислоте), щелочам и растворам солей. За исключением царской водки.


Материал футеровки Обозначение по карте заказа Ду, мм Измеряемая среда и свойства материала T изм. среды,ºС (интегральное исполнение) T изм. среды,ºС (дистанционное исполнение) Максимальное давление измеряемой среды, МПа
Полиуретановый каучук (техническая резина) ПК (согласование) 15-1000 Хорошая износостойкость, но плохое сопротивление кислотам и щелочам. 0...+70 ºС 0...+70 ºС 4,0
Хлоропреновый каучук (техническая резина) ХЧ 40-1000 Высокая износостойкость. Устойчив к водоугольной суспензии и загрязненным средам, слабым кислотам и щелочам, маслу. 0...+80 ºС 0...+80 ºС 4,0
Полипропилен ПП (согласование) 15-1000 Малая теплопроводность и низкое поверхностное натяжение. Устойчив к влиянию слабых кислот и щелочей, минеральным маслам. 0...+60 ºС 0...+60 ºС 32,0
Фторированный этилен-пропилен ФЭП 15-32 (согласование с Ду40) Устойчив к соляной, серной, азотной кислоте и царской водке. -40...+80 ºС -40...+120 ºС 25,0
Политетрафторэтилен (фторопласт - 4) ПТФ 40-1000 Высокая теплостойкость и способность к упругой деформации, низкое поверхностное натяжение. Устойчив к влиянию концентрированных кислот и щелочей. -20...+80 ºС -20...+120 ºС 4,0
Перфторалкоксид (фторопласт - 50) ПФА 15-32 (согласование с Ду40) Устойчив к соляной кислоте, серной, азотной кислоте и царской водке. Свойства схожи с ПТФ. -40...+80 ºС -40...+130 ºС, -40...+120 ºС 10,0
Керамика К 15-350 Высокая степень устойчивости к едким, коррозионным и абразивным средам. Применяются в фармацевтической и косметической отрасли. Устойчив к быстрым изменениям температуры и высоким механическим нагрузкам. Высокая стойкость к вакууму. -20...+100 ºС -20...+180 ºС
-20...+120 ºС
4,0
Сертификаты
Обязательные сертификаты
  • Свидетельство СИ. ЭМИС-МАГ 270

    RU
  • Сертификат соответствия ТР ТС 012 "О безопасности оборудования во взрывоопасных средах". ЭМИС-МАГ 270

    RU
  • Сертификат соответствия ТР ТС 012. ЭМИС-МАГ 270 Рудничное исполнение

    RU
Дополнительные сертификаты
  • Разрешение на применение МЧС. Казахстан

    KZ
  • Сертификат соответствия уровня полноты безопасности SIL2

    RU
  • Экспертное заключение о соответствии единым санитарным нормам

    RU
  • Декларация о соответствии "Электромагнитная совместимость технических средств"

    RU
  • Декларация о соответствии "О безопасности низковольтного оборудования"

    RU
  • Свидетельство об одобрении Морским Регистром. ЭМИС-МАГ 270

    RU
  • Декларация ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением"

    RU
  • ТР ТС 010/2011 "О безопасности машин и оборудования"

    RU
  • Свидетельство о признании изготовителя Российским Морским Регистром

    RU
Преимущества
Снижение затрат на проектирование и установку
  • Встроенный счетчик расхода с индикатором позволяют использовать электромагнитный расходомер ЭМИС-МАГ 270 без дополнительного регистрирующего оборудования, благодаря чему снижается общая стоимость решения задачи учета расхода (стоимость комплектации и монтажа).
  • Электромагнитные расходомеры ЭМИС-МАГ 270 могут устанавливаться как на горизонтальных, так и на вертикальных и наклонных участках трубопровода, упрощая задачу выбора места установки прибора и снижая общую стоимость проекта.
  • Межповерочный интервал на уровне лидеров рынка.
Применение при тяжелых условиях среды
  • Широкий выбор материалов футеровок и электродов позволяет использовать расходомер ЭМИС-МАГ 270 на агрессивных средах.
  • Работоспособность при высоких давлениях среды – до 32 МПа.
  • ЭМИС-МАГ 270 способен измерять расход двухкомпонентных и загрязненных жидкостей (с включением твердых частиц или суспензий) благодаря электромагнитному принципу измерения.
  • Точность измерения расхода не связана с изменением вязкости и плотности среды.
  • Широкий типоразмерный ряд с максимальным Ду 3000 мм позволяет использовать расходомер для измерения больших расходов.

Надежность и долговечность
  • Отсутствие механических элементов и элементов, выступающих в проточную часть.
  • Малые потери давления.

Комплектация

Установка

Комплект монтажных частей ЭМИС-МАГ 270.КМЧ
ответные фланцы, прокладки, болты, гайки, шайбы для установки электромагнитных расходомеров ЭМИС-МАГ 270 на трубопровод

Монтажная технологическая вставка ЭМИС-ВЕКТА ВТ270
для обеспечения удобства и безопасности при монтаже расходомеров ЭМИС-МАГ 270

Комплект кабелей
для подключения расходомера ЭМИС-МАГ 270

Повышение функциональности

Фильтр жидкости ЭМИС-ВЕКТА 1210

повышение срока службы прибора и обеспечение качества работы преобразователя путем очистки жидкостей от примесей твердых частиц, пыли, ржавчины

Газоотделитель ЭМИС-ВЕКТА 1212

для удаления паров и газовых включений из жидкостей в целях повышения точности измерений расхода



  • Электромагнитный расходомер ЭМИС-МАГ 270 (2016)

  • Электромагнитный расходомер ЭМИС-МАГ 270 (2015)

Исполнения
Дистанционное исполнение ЭМИС-МАГ 270

Есть возможность дистанционного исполнения расходомера:

Применение дистанционного исполнения позволяет производить монтаж проточной части отдельно от электронного преобразователя на расстоянии до 100 метров. Удаление электронного преобразователя от проточной части позволило увеличить температуру измеряемой среды до 130 °C.

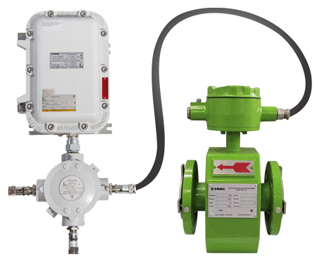

Рудничное исполнение расходомера:

Расходомеры ЭМИС-МАГ 270 взрывозащищенного исполнения РВ предназначены для применения в подземных выработках шахт, рудников и в их наземных строениях, опасных по рудничному газу и горючей пыли, соответственно, имеют вид взрывозащиты «взрывонепроницаемая оболочка» и маркировку взрывозащиты «РВ ExdI Х».
