Реле потока лопастное с упрощенной конструкцией «ЭМИС-ПОТОК 236Л»

Реле потока лопастное предназначено для контроля наличия/отсутствия потока жидкости в промышленных системах, охлаждающих и водоочистных установках.
Узнать цену           Задать вопрос
  • Описание продукции
  • Применение
  • Документация и ПО
  • Новая цифровая электроника
  • Технические характеристики
  • Сертификаты
  • Преимущества
  • Комплектация
  • Презентации
  • Исполнения

описание продукции

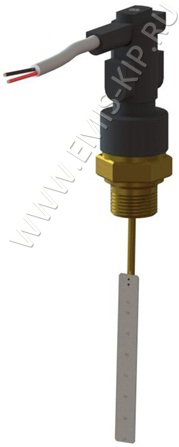

Реле потока жидкости лопастноеРеле потока лопастное "ЭМИС-ПОТОК 236Л"

Реле потока лопастное предназначено для контроля наличия/отсутствия потока жидкости в промышленных системах, охлаждающих и водоочистных установках.
Реле потока используется для защиты насосов, двигателей и другого оборудования от перегрева, вызванного слабым потоком или его отсутствием. Данное устройство применяется в :
  • системах автоматического контроля,
  • управления технологическими процессами.
Применение лопастного реле потока "ЭМИС-ПОТОК 236Л" актуально в энергетике, химической, нефтехимической, пищевой, бумажной и других отраслях промышленности.
Реле потока предназначено для установки в трубопровод и имеет только общепромышленное исполнение.



Реле потока состоит из лопасти (1), в основании которой находится постоянный магнит (3). Над магнитом (3) расположен геркон (2), который изолирован от потока жидкости. Второй магнит (4) взаимодействуя с магнитом (3) обеспечивает усилие для возврата лопасти (1) в начальное положение.

При воздействии измеряемого потока жидкости на лопасть (1), она отклоняется на некоторый угол, изменяя положение магнита (3) относительно геркона (2), при этом контакты геркона (2) замыкаются.

Когда поток жидкости становится меньше уставки отключения (см. таблицу 1.3 Руководства по эксплуатации), лопасть благодаря магниту (4) возвращается в начальное положение, контакты геркона (2) размыкаются.

Применение

Документация и ПО

Обязательная документация
  • Паспорт. ЭМИС-ПОТОК 236Л

    RU
  • Руководство по эксплуатации. ЭМИС-ПОТОК 236Л

    RU

Новая цифровая электроника

Технические характеристики

Характеристика

Значение

Диаметр условного прохода трубопровода

25 – 200 мм

Максимальное избыточное давление рабочей среды

1,0 МПа

Потери давления

до 0,02 МПа

Температура рабочей среды

от -25 ºС до +100 ºС

Температура окружающей среды

от -25 ºС до +70 ºС

Максимальная вязкость среды

150 мПа·с

Защита от пыли и влаги

IP65

Присоединение

Резьба трубная цилиндрическая G 1/2" - А

Выходные сигналы

SPST контакт

Электрическое соединение

Кабель двужильный в оболочке из ПВХ длиной 1,5 м

Коммутационная способность контактов 1 А, 230 В перем. тока / 48 В пост. тока
Максимальная мощность 26 В·А / 20 Вт
Допустимое отклонение величины расхода включения / отключения ± 15 %
Гарантийный срок службы 12 месяцев


Сертификаты

Обязательные сертификаты
  • Сертификат соответствия таможенного союза. ЭМИС-ПОТОК 236

    RU

Преимущества

Основные преимущества датчика потока "ЭМИС-ПОТОК 236Л"

  • Низкая стоимость;
  • Не требует питания;
  • Широкий типоразмерный ряд: 25 – 200 мм;

Комплектация

  • Бобышка для установки реле потока на трубопровод



  • Реле потока. Презентация продукта

Исполнения
