Узел учета газа ЭМИС-ЭСКО 2230

Узел учета газа "ЭМИС-ЭСКО 2230": измерение объема и объёмного расхода, приведенных к стандартным условиям, природного, нефтяных товарных и других однокомпонентных и многокомпонентных газов.

Широкий динамический диапазон измерений
Узнать цену             Задать вопрос
  • Описание продукции
  • Применение
  • Документация и ПО
  • Новая цифровая электроника
  • Технические характеристики
  • Сертификаты
  • Преимущества
  • Комплектация
  • Презентации
  • Исполнения

описание продукции

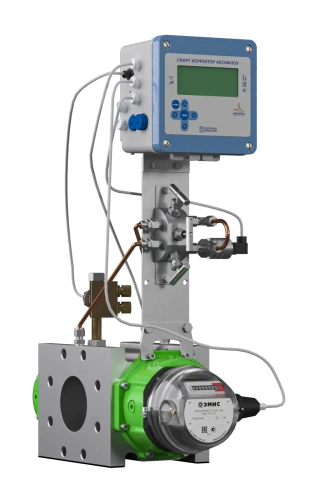

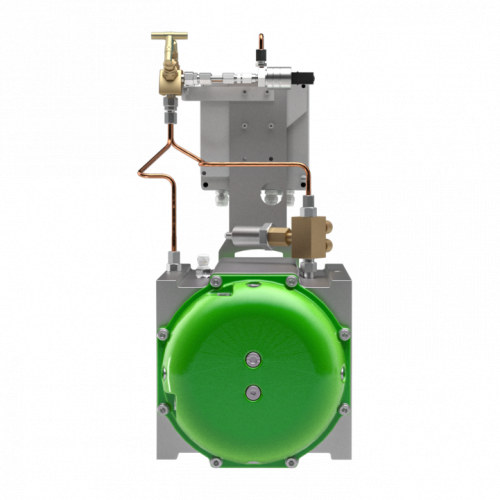

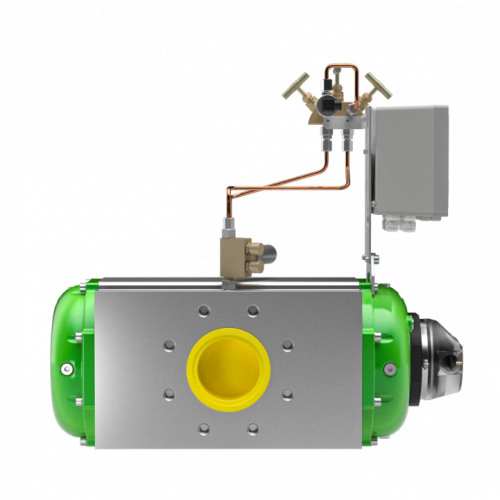

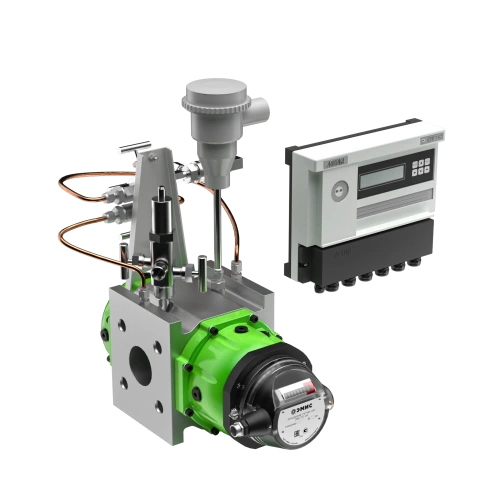

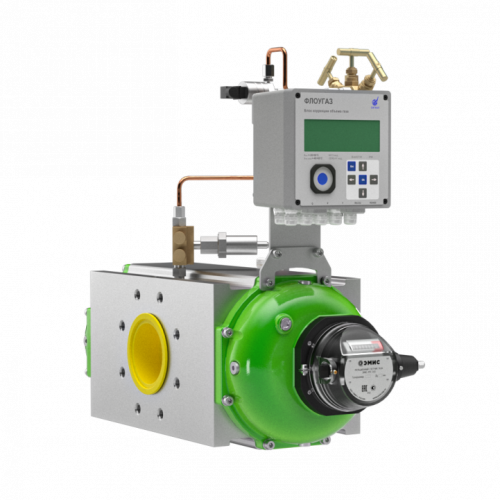

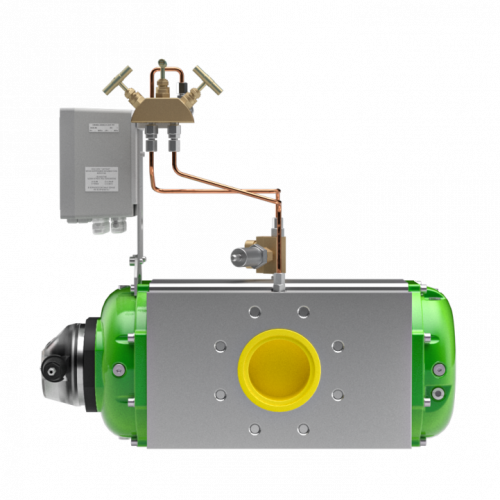

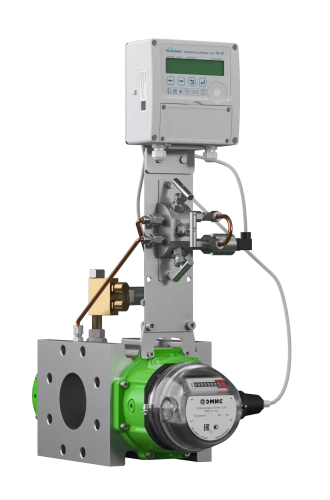

komlekt_uchet_gaza.jpgУзлы учёта газа ЭМИС-ЭСКО 2230 предназначены для измерения объёма и объёмного расхода, давления, температуры природного, нефтяных товарных и других однокомпонентных и многокомпонентных газов и газовых смесей (далее – газ) при рабочих условиях с последующим приведением к объёму при стандартных условиях.

Для измерения параметров газов в составе измерительного комплекса могут быть использованы следующие корректоры/вычислители: СПГ 761/762/763, ИМ 2300, УВП 280, ТЭКОН-19.

Измеряемые и вычисляемые параметры:

  • объем газа при рабочих условиях;
  • объемный расход газа при рабочих условиях;
  • объем газа, приведенный к стандартным условиям;
  • объемный расход газа, приведенный к стандартным условиям;
  • температура среды;
  • давление среды;
  • перепад давления на счетчике газа (при комплектации датчиком перепада давления).

Принцип действия узла учета газа основан на одновременном измерении расхода, давления, температуры газа при рабочих условиях соответствующими измерительными каналами (в дальнейшем - ИК) и вычисления, по измеренным значениям, расхода (объема) газа, приведенного к стандартным условиям (Pc=0,101325 МПа, Тс=20 ºС). Результаты измерений отображаются на дисплее и передаются на персональный компьютер (ПК) по цифровым каналам связи. Расход и объём газа при рабочих условиях, приводят к стандартным условиям по ГОСТ 2939-63 в соответствии с требованиями ГОСТ Р 8.740-2011.

Узлы состоят из серийно выпускаемых средств измерений, внесенных в Госреестр России и объединенных в средство измерений, отвечающее единым требованиям.

В зависимости от измерительных преобразователей расхода, входящих в состав, выпускаются в трех модификациях:

  • «ЭМИС - ЭСКО 2230 – В» – Узел учета газа на базе вихревых расходомеров;
  • «ЭМИС - ЭСКО 2230 – Р» – Узел учета газа на базе ротационных счетчиков;
  • «ЭМИС - ЭСКО 2230 – Т» – Узел учета газа на базе турбинных счетчиков.

В зависимости от применяемых средств обработки результатов измерения, входящих в состав ЭМИС-ЭСКО 2230, узлы выпускаются в двух модификациях:

  • «ЭМИС- ЭСКО 2230 – Х – - » – стандартное исполнение;
  • «ЭМИС - ЭСКО 2230 – Х – БК - » - Узел в составе с блоком коррекции.

По виду взрывозащиты, комплексы выпускаются в трех модификациях:

  • «ЭМИС- ЭСКО 2230 – Х – - »– общепромышленное исполнение,
  • «ЭМИС- ЭСКО 2230 – Х – - – Ехi »– взрывозащищенное исполнение типа «искробезопасная электрическая цепь».
  • «ЭМИС- ЭСКО 2230 – Х – - – Ехd» – взрывозащищенное исполнение типа «взрывонепроницаемая оболочка».

Применение

Комплекс учета ЭМИС-ЭСКО 2230 используется в измерительных системах коммерческого учета газа, автоматизированного контроля и управления технологическими процессами на промышленных предприятиях, газораспределительных станциях, нефтегазодобывающих предприятиях в условиях круглосуточной  эксплуатации и других узлах учета газа.

Документация и ПО

Обязательная документация
  • Руководство по эксплуатации. ЭМИС-ЭСКО 2230

    RU
  • Паспорт. ЭМИС-ЭСКО 2230.

    RU

Новая цифровая электроника

Технические характеристики

Параметр/Исполнение ЭМИС-ЭСКО 2230-В ЭМИС-ЭСКО 2230-Р ЭМИС-ЭСКО 2230-Т
Диапазон расходов, м3/ч 1...20000 0,4...1600 5...1600
Максимальное давление среды, МПа* не более 20 не более 1,6 не более 10
Температура измеряемой среды, °С от -40 до +250 от -30 до +80 от -30 до +60
Атмосферное давление измерительных преобразователей, кПа от 84 до 106,7
Температура окружающей среды, °С:
  • от -40 до +50 (для измерительных преобразователей)
  • для контроллеров/вычислителей/блоков коррекции в соответствии с РЭ на СИ
Относительная влажность воздуха, % не более 95
Выходные интерфейсы** RS-232/RS-485/оптический интерфейс
Защита от пыли и влаги
  • IP 65 (для преобразователей расхода)
  • IP 65 (для блоков коррекции)
  • IP 20 (для контроллеров и функциональной аппаратуры)
Интервал между поверками, лет 4 5 5
Метод расчета коэффициента сжимаемости газа Согласно ГОСТ 30319.2-2015

Сертификаты

Обязательные сертификаты
  • Свидетельство СИ. ЭМИС-ЭСКО 2230

    RU
  • Сертификат соответствия таможенного союза. ЭМИС-ЭСКО 2230

    RU

Преимущества

  • Возможность эксплуатации комплексов, на базе ротационного и турбинного счетчика в составе с блоком коррекции, на трубопроводе, где нет гарантированного электроснабжения, за счет встроенных источников питания.
  • Широкий динамический диапазон измерения расхода.
  • Благодаря готовым решениям для любых технологических процессов, снижается время и затраты на проектирование.
  • Межповерочный интервал 5 лет позволяет снизить стоимость обслуживания комплекса.
  • Возможность установки и эксплуатации комплекса во взрывоопасной зоне.
  • Соответствие требованиям ГОСТ Р 8.740-2011.
  • Малые габариты комплекса и отсутствие требований к прямолинейным участкам позволяют применять комплексы на базе турбинных и ротационных счетчиков в шкафных установках (ШУРГ, ГРПШ и пр.).
  • Удобство монтажа комплексов на базе ротационных и турбинных счетчиков в составе с блоком коррекции, за счет малых габаритов и компактного размещения измерительных преобразователей и блока коррекции.

Комплектация

  • Комплекс учета газа ЭМИС-ЭСКО 2230. Презентация продукта (2016)

  • Комплекс учета газа ЭМИС-ЭСКО 2230. Презентация продукта (2015)

Исполнения
