Узел учета пара ЭМИС-ЭСКО 2210

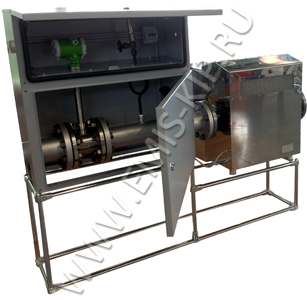

 Универсальный узел учета пара "ЭМИС-ЭСКО 2210"
Узнать цену             Задать вопрос
  • Описание продукции
  • Применение
  • Документация и ПО
  • Новая цифровая электроника
  • Технические характеристики
  • Сертификаты
  • Преимущества
  • Комплектация
  • Презентации
  • Исполнения

описание продукции

Комплекс учета пара ЭМИС-ЭСКО 2210

Узел учета "ЭМИС-ЭСКО 2210" предназначен для измерения и вычисления параметров энергоносителя в трубопроводах

Узел учета газа, пара, жидкостей

Узел учета используется для коммерческого и технологического учета насыщенного и перегретого пара, попутного нефтяного газа, газовых смесей, жидкостей и водных растворов, а также в системах ППД.

Комплекс применим для автоматизированного контроля и управления технологическими процессами на промышленных предприятиях, газораспределительных станциях, нефтегазодобывающих предприятиях, в условиях круглосуточной эксплуатации.

При решении задач учета параметров энергоносителей, комплекс наиболее часто используется для:

  • расчета объемного расхода пара с приведением его величины к стандартным условиям;
  • измерения давления и температуры энергоносителя;
  • вычисления массового расхода;
  • вычисления тепловой энергии теплоносителя;
  • архивирования полученных данных по заданным периодам.

Узнайте цену на узел учета пара: просто заполните опросный лист и отправьте на sales@emis-kip.ru

Применение

Узел учета используется для учета таких сред как:

  • природный, нефтяной (попутный) газы, добываемые и собираемые газонефтедобывающими организациями и вырабатываемые газонефтеперерабатывающими заводами;
  • жидкостей и водных растворов, в том числе загрязненных и смесей жидкостей;
  • сжатого воздуха, вырабатываемого компрессорами, на предприятиях нефтяной, нефтеперерабатывающей, металлургической, химической, пищевой, медицинской и других отраслях промышленности;
  • технологических жидкостей, в том числе агрессивных и взрывоопасных;
  • воды, закачиваемой в нагнетательные скважины систем ППД на нефтяных месторождениях для поддержания пластового давления в процессе добычи

Документация и ПО

Обязательная документация
  • Руководство по эксплуатации. ЭМИС-ЭСКО 2210

    RU
  • Паспорт. ЭМИС-ЭСКО 2210

    RU

Новая цифровая электроника

Технические характеристики

Характеристика Значение
Диаметр условного прохода, мм:
для полнопроходного преобразователя расхода: 15 / 25 / 32 / 40 / 50 / 65 / 80/ 100/ 125 / 150/ 200/ 250/ 300
для погружного преобразователя расхода: 350/ 400/ 450/ 500/ 600/ 700/ 800/ 900/ 1000/ 1100/ 1200/ 1300/ 1400/ 1500/ 1600/ 1800/ 2000
Давление измеряемой среды, МПа 1,6; 2,5; 4,0; 6,3; 15; 20
Температура измеряемой среды

  • от -40ºС до +100ºС
  • от -40ºС до +250ºС
  • от -40ºС до +320ºС
  • от -40ºС до +460ºС

Вязкость измеряемой среды не более 7 мПа•с
Интерфейс передачи данных*:
-встроенный интерфейс вычислителя
-локальная вычислительная сеть
-беспроводная передача данных
-интерфейс

RS – 232 (USB)/ CAN- BUS
Ethernet
GPRS/GSМ
RS-485
Напряжение питания 220В сети переменного тока, с частотой (50±1) Гц
Атмосферное давление от 84 до 106,7 кПа
Температура окружающей среды:
для измерительных преобразователей от -40 ºС до +70 ºС
для расчетно – измерительного преобразователя и функциональной аппаратуры от -10 ºС до +50 ºС
Относительная влажность, %, не более (без конденсации влаги, при температуре 35 ºС)
для измерительных преобразователей 95±3%
для расчетно – измерительного преобразователя и функциональной аппаратуры 80±3%
Защита от окружающей среды:
измерительные преобразователи не хуже IP65 по ГОСТ 14254
для расчетно – измерительного преобразователя и функциональной аппаратуры не хуже IP20 по ГОСТ 14254
Взрывозащищенное исполнение измерительных преобразователей Exd, Exib, Exia
Интервал между поверками 4 года
Срок службы
не менее 12 лет

Примечание: *Возможно использование другого интерфейса передачи данных по спец. заказу.

Сертификаты

Обязательные сертификаты
  • Свидетельство СИ. ЭМИС-ЭСКО

Преимущества

Удобство
                    Надежность
                                               Стабильность

•    Сенсор расходомера не боится водяных пробок, что обеспечивает максимальную защиту узла от термо- и гидроударов, повышая надежность измерений.
•    Изменение технологических параметров в широком диапазоне не приводит к остановке процесса или ухудшению точности измерения расхода пара, газа и жидкости.
Возможность
                      Универсальность
                                                     Безопасность

  • Конденсат, осаждаемый на стенках трубопровода, не влияет на работоспособность расходомера что обеспечивает  возможность измерения пара с высокой влажностью.
  • Наличие сертифицированных алгоритмов расчета позволяет измерять попутный нефтяной газ с достаточно высокой точностью.
  • Универсальность узла за счет возможности измерения различных сред, широкого типоразмерного ряда, динамическому и температурному диапазону измеряемых сред.
  • Защита информации от несанкционированного доступа с помощью встроенной системы паролей ТЭКОНа и «антивандального» шкафа в составе.
Снижение затрат


  • Широкий межповерочный интервал в 4 года позволяет снизить стоимость обслуживания комплекса.
  • Снижение времени и затрат на проектирование благодаря готовым решениям для любых технологических процессов.
  • Конструкция узла позволяет производить замену или ремонт датчика давления, метрологическую диагностику расходомера, в процессе эксплуатации, без остановки потока среды.

Комплектация

Базовый комплект поставки

Наименование Обозначение
ИЗМЕРИТЕЛЬНЫЕ ПРЕОБРАЗОВАТЕЛИ*
Преобразователь расхода вихревой ЭМИС-ВИХРЬ 200 (205, ППД)
Измерительный преобразователь давления Согласно требованиям по точности
Термопреобразователь сопротивления Согласно требованиям по точности
ВЫЧИСЛИТЕЛЬ
Преобразователь расчетно-измерительный ТЭКОН 19
БЛОК ПИТАНИЯ
Блок питания ЭМИС-БРИЗ 90
КОМПЛЕКТ МОНТАЖНЫХ ЧАСТЕЙ
КМЧ для расходомера ЭВ-200.КМЧ
Клапанный блок БКН-1-08
Бобышка для монтажа датчика давления ЭМИС – ВЕКТА 1130
Устройство для отбора давления ЭМИС – ВЕКТА 1120
Защитная гильза ЭМИС – ВЕКТА 1300
Бобышка для монтажа датчика температуры ЭМИС – ВЕКТА 1330

Примечание: *Возможна комплектация узла другими преобразователями, с аналогичными техническими характеристиками

Дополнительный комплект поставки

Наименование Условия применения Обозначение
КОМПЛЕКТ МОНТАЖНЫХ ЧАСТЕЙ
Измерительные участки Диаметр трубопровода не совпадает с типоразмером расходомера УИ-200
Струевыпрямитель Невозможно выполнить рекомендации по длинам прямых участков ЭМИС-ВЕКТА 1200
МОНТАЖНЫЙ ШКАФ
Монтажный шкаф КИП Для установки контроллеров, блоков питания и другой функциональной аппаратуры По заказу
Шкаф антивандальный Для установки узла учета "под ключ" совместно с КИП ШТ 000.000.000
Шкаф обогреваемый трубный Эксплуатация узла в суровых зимних условиях ШТО 000.000.000
УСТРОЙСТВА СВЯЗИ*
Контроллер К-104 Локальная вычислительная сеть Ethernet К-104
Контроллер GPRS/GSM Беспроводной метод передачи К-105
Адаптер АИ-80 Через интерфейс RS485 АИ-80
Устройство согласования протоколов УСП-78 Подключение ТЭКОН-19 к существующей диспетчерской системе, контроллеру или промышленной сети УСП-78
БАРЬЕРЫ ИСКРОЗАЩИТЫ
Барьер искрозащиты БИС-А-Ех(серия 100) Использование узла вида Exib, Exia во взрывоопасной зоне БИС-А-107-Ех**
БИС-А-110-Ех***
БИС-А-111-Ех
Коробка взрывозащищенная
Коробка взрывозащищенная КРВ-100 Использование узла вида Exd во взрывоопасной зоне КР-В-100d
СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ
Кабель соединительный Подключение контрольно-измерительной аппаратуры для обеспечения работоспособности узла МКЭШ 5x0,5, экранированный

Примечание

*Совместно с контроллерами для передачи данных на верхний уровень, поставляется дополнительный блок питания ЭМИС-БРИЗ 90-2-24-100-DIN.

** Поставляется совместно с ТПТ, ТСПТ. При комплектации узла ТСПУ, не входит в состав.

*** Для Метран ТСПУ-270 используется БИС Метран-602-Ех.

Узел учета ЭМИС-ЭСКО 2210 с автономным парогенератором

  • УЗЛЫ УЧЕТА ЭМИС-ЭСКО 2210 (2016)

  • УЗЛЫ УЧЕТА ЭМИС-ЭСКО 2210, ТЭКОН 20К (2015)

Исполнения
