Фильтры жидкостные ЭМИС-ВЕКТА 1210-У, фильтры газовые 1215-У
Фильтры У-образные для жидкостей и газов "ЭМИС-ВЕКТА 1210-У/1215-У"
- Описание продукции
- Документация и ПО
- Технические характеристики
- Сертификаты
- Преимущества
- Комплектация
- Презентации
описание продукции

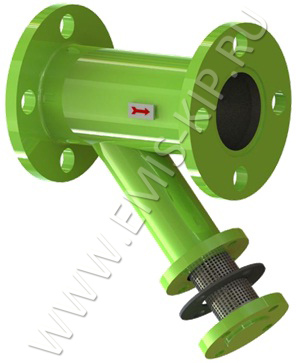

Фильтры промышленные ЭМИС-ВЕКТА 1210-У, 1215-У
Фильтры «ЭМИС-ВЕКТА 1210-У, 1215-У» предназначены для защиты элементов трубопровода – расходомеров, клапанов, форсунок и пр. от попадания инородных частиц. Фильтры устанавливаются перед защищаемым элементом, улавливают и собирают посторонние частицы, содержащиеся в потоке. Фильтры относятся к продукции общепромышленного назначения и могут применяться в системах бытового и промышленного водоснабжения, водоотвода, на предприятиях нефтехимической промышленности, системах газоснабжения (газопроводы, хранилища, газоперекачивающие станции), системах кондиционирования и вентиляции и пр.
При прохождении потока через корпус фильтра, посторонние механические включения отсеиваются с помощью фильтрующего элемента, представляющего собой мелкую сетку. Степень фильтрации соответствует диаметру ячейки сетки фильтр-элемента. По мере загрязнения фильтрующего элемента увеличивается разность давления на входе и выходе фильтра, что может привести к поломке фильтра. Рекомендуется проводить периодическую очистку сетки фильтра.
Применение
Документация и ПО
Обязательная документация
-
Руководство по эксплуатации. Паспорт. ЭМИС-ВЕКТА 1210-У, 1215-У
Новая цифровая электроника
Технические характеристики
| Характеристика | Значение | ||||||||
|
Типоразмер |
15-500 мм | ||||||||
| Рабочая среда |
|
||||||||
| Максимальное давление измеряемой среды | 0,6-25,0 МПа | ||||||||
| Температура измеряемой среды |
|
||||||||
| Вязкость рабочей среды | до 3000 мПа•с | ||||||||
| Потери давления | не более 30 кПа без учета загрязнения фильтра | ||||||||
|
Стандартный диаметр ячейки сетки фильтр-элемента |
1700/830/380 мкм (в зависимости от вязкости рабочей среды) – для жидкости 180/150 мкм (в зависимости от параметров рабочей среды) – для газа |
||||||||
| Габаритные размеры и масса | см. Руководство по эксплуатации | ||||||||
| Срок службы (только корпус) | 15 лет | ||||||||
| Номинальные расходы для фильтров жидкости ЭМИС-ВЕКТА 1210-У, м3/ч |
См. таблицу |
||||||||
|
|
|
* от минус 28 до плюс 180 °С, если рабочая среда является агрессивной.
Преимущества
- Широкий температурный диапазон измеряемой среды: от минус 35 до плюс 450 °С;
- Максимальное давление процесса: 25,0 МПа;
- Широкий типоразмерный ряд: 15 – 500 мм;
- Компактное исполнение.
Комплектация
Установка:- Комплект монтажных частей (ответные фланцы, прокладки, болты, гайки, шайбы) ЭМИС-ВЕКТА 1210-У/1215-У-КМЧ для установки фильтров на трубопровод
- Монтажная технологическая вставка ЭМИС-ВЕКТА ВТ1210-У/ВТ1215-У для обеспечения удобства и безопасности при монтаже фильтров
Исполнения
