Скважинный вихревой расходомер ЭМИС-ВИХРЬ 200 СКВ

Современное решение для постоянного мониторинга параметров нефтяных и водонагнетательных скважин.
Фирменное программное обеспечение

Узнать цену             Опросный лист

      Задать вопрос

  • Описание продукции
  • Применение
  • Документация и ПО
  • Технические характеристики
  • Сертификаты
  • Преимущества
  • Презентации
описание продукции

Скачать опросный лист


Расходомер «ЭМИС-ВИХРЬ 200-СКВ» представляет собой современное решение для постоянного мониторинга параметров нефтяных и водонагнетательных скважин. Расходомер устанавливается на насосно-компрессорные трубы НКТ и обеспечивает высокую точность измерения текущего расхода и дебита скважины. Высокая надежность, термобаростойкость и защищенность от воздействий измеряемой среды позволяют применять расходомер в самых сложных условиях эксплуатации.

Глубинно-исследовательский комплекс на базе расходомеров ЭМИС позволяет производить измерение и мониторинг в режиме реального времени следующих параметров:
• Дебит скважины за сутки;
• Текущий расход;
• Давление в НКТ;
• Температура в затрубном пространстве;
• Давление в затрубном пространстве.

Чтобы узнать цену прибора, заполните опросный лист и отправьте его на sales@emis-kip.ru.

Применение
Скважинный вихревой расходомер  ЭМИС-ВИХРЬ 200-СКВ применяется для измерения расхода пластовой жидкости и водонефтяной смеси и особенно эффективен, если:
•    требуется постоянный мониторинг параметров скважины
•    расходомер будет подвергаться высокому давлению и температуре
•    необходима высокая точность измерения
•    измеряемая среда содержит механические включения

Типовые задачи

•    нефтедобывающие скважины с одновременно-раздельной добычей (ОРД) с эксплуатацией двух продуктивных пластов;

•    нагнетательные скважины ППД с одновременно-раздельной закачкой (ОРЗ) с эксплуатацией двух продуктивных пластов;

•    нагнетательные скважины ППД с внутрискважинной перекачкой (ВСП) с эксплуатацией двух продуктивных пластов;

•    водозаборные скважины в системе межскважинной перекачки ППД.

Глубинно-исследовательский комплекс на базе вихревого расходомера ЭМИС-ВИХРЬ 200-СКВ был впервые установлен в 2011 году в системы поддержания пластового давления внутрискважинной перекачки ОАО «Татнефть».
Показания глубинного расходомера полностью соответствовали показаниям контрольных  датчиков расхода.

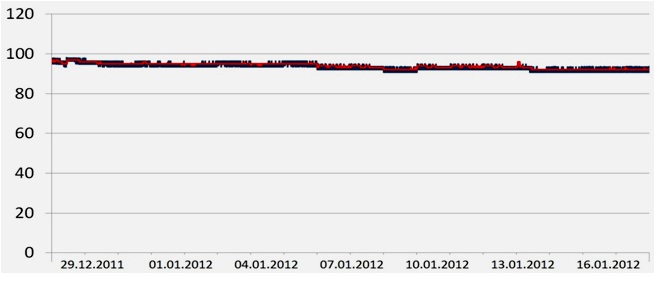

Показания работы расходомера ЭМИС-ВИХРЬ 200-СКВ

 на скважине в ОАО «Татнефть»

Документация и ПО
Обязательная документация
  • Руководство по эксплуатации. ЭМИС-ВИХРЬ 200 СКВ

    RU
  • Паспорт. ЭМИС-ВИХРЬ 200 СКВ

    RU
Программное обеспечение
  • Программное обеспечение "ЭМИС-Интегратор" v.3.1.12 (22.04.19)

    RU
  • Программное обеспечение "ЭМИС-Интегратор" v.3.1.9 (02.10.18)

    RU
  • Программное обеспечение "ЭМИС-Интегратор" v.3.1.8 (15.01.18)

    RU
  • Программное обеспечение "ЭМИС-Интегратор" v.3.1.7 (15.09.17)

    RU
  • Программное обеспечение "ЭМИС-Интегратор" v.3.1.5 (06.02.17)

    RU
  • Свидетельство о государственной регистрации. ЭМИС-Интегратор 3

    RU
  • Инструкция по работе с "ЭМИС-Интегратор"

    RU
Технические характеристики

Характеристика Значение
Измеряемая среда
  • водонефтяная смесь
  • пластовая вода
  • сеноманская вода
  • подтоварная вода
Диапазон расхода См. таблицу расхода
  Типоразмеры
  от 15 до 100 мм
  Температура измеряемой и окружающей среды
 от -20°С до +110°С
Погрешность

до ±1,5%

Вязкость жидкости

до 7мПа*с

Обводненность жидкости
от 40 до 100%
Давление измеряемой среды до 50 МПа
Глубина спуска
до 3500 м
Выходные сигналы:
  • цифровой код Манчестер-2
  • импульсный выходной сигнал
  • цифровой выходной сигнал Modbus
Взрывозащита

1ExdIIAT4X

Интервал между поверками
4 года


Сертификаты
Обязательные сертификаты
  • Свидетельство СИ. ЭМИС-ВИХРЬ 200, ЭМИС-ВИХРЬ 205, ЭМИС-ВИХРЬ ППД

    RU KZ BY
  • Сертификат соответствия ТР ТС 012 "О безопасности оборудования для работы во взрывоопасных средах". ЭМИС-ВИХРЬ

    RU
Дополнительные сертификаты
  • Патент на полезную модель. ЭМИС-ВИХРЬ 200 СКВ

    RU
  • Свидетельство о государственной регистрации программы для ЭВМ

    RU
Преимущества

УНИКАЛЬНАЯ ТЕХНОЛОГИЯ
                        КОНТРОЛЯ ПАРАМЕТРОВ СКВАЖИНЫ

  • расходомер ЭМИС-ВИХРЬ 200-СКВ обеспечивает постоянный мониторинг параметров скважины;
  • передача измерений на верхний уровень АСУТП по радио каналу и GPRS; получить доступ к архивам измерений возможно в любое время в любом месте;
  • применение вихревого метода и цифровой обработки сигнала обеспечивает высокую точность измерения 1,5% подтвержденную сертификатом соответствия СИ;
  • возможность компоновки скважин различной сложности;
  • погружение до 3 расходомеров на одном каротажном кабеле;
  • интеллектуальная обработка сигнала, отсечение помех;
  • контроль достоверности метрологических характеристик.

НАДЕЖНОЕ РЕШЕНИЕ

  • В отличие от традиционно используемых лопастных расходомеров, которые часто выходят из строя из-за засорения лопастей турбинки, расходомер ЭМИС-ВИХРЬ 200-СКВ не содержит механических частей;
  • Обладает высокой термобаростойкостью. Возможность измерения жидкостей с давлением до 50 МПа и температурой до 110 С.
  • Расходомер изготовлен целиком из нержавеющей стали. Обладает коррозийной стойкостью к пластовой воде, в которой в больших количествах растворены минеральные хлорсодержащие соли.

  • ЭМИС-ВИХРЬ 200 ППД/СКВ Вихревые расходомеры для задач нефтяной отрасли
