Монтажные шкафы

Металлические монтажные и трубные шкафы предназначены для размещения оборудования КИПиА.

Узнать цену             Задать вопрос
  • Описание продукции
  • Применение
  • Документация и ПО
  • Новая цифровая электроника
  • Технические характеристики
  • Сертификаты
  • Преимущества
  • Комплектация
  • Презентации
  • Исполнения
описание продукции

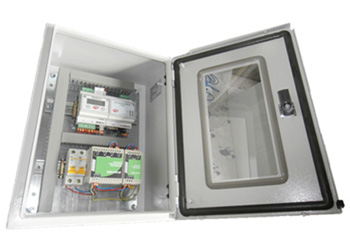

Шкафы КИП

монтажные шкафы купить

Шкафы монтажные (ШМ) – шкафы, предназначенные для установки контрольно-измерительных приборов и автоматики. Шкафы монтажные с классом защиты IP 54 являются надежными и достаточно защищенными для применения, как в обычных условиях, так и на улице. При низких температурах окружающей среды шкаф утепляется и комплектуется обогревателями.

Шкаф поставляется в заводской готовности, с установленной и подключенной аппаратурой. По требованию заказчика возможно купить монтажный шкаф в комплектации с источником бесперебойного питания, концевыми выключателями, терморегулятором, устройствами управления запорной арматурой, панелью оператора и др. вспомогательными устройствами.

шкаф трубный

Шкафы трубные

Металлические шкафы трубные предназначены для размещения оборудования КИПиА в составе узла учета. В зависимости от назначения шкафа и рабочих условий компания «ЭМИС» производит 3 вида трубных шкафов: ШТ, ШТО, ШШ.

Все стальные шкафы имеют «антивандальное исполнение» и обеспечиваю защиту оборудования от пыли и влаги. Корпус шкафов выполнен из листовой стали и может комплектоваться DIN-рейкой для установки контроллеров и блоков питания.

Шкаф трубный (ШТ) – предназначен для монтажа комплексов учета пара (насыщенного и перегретого), газа, а также других высокотемпературных сред. Корпус шкафа состоит из двух отсеков: в нижнем отсеке располагаются первичные преобразователи расхода, давления и температуры, а в верхнем – контроллеры, блоки питания, а также корпус электронного блока и датчик давления. Простая конструкция шкафа позволяет без труда производить монтаж узла учета на трубопровод.

Шкаф трубный обогреваемый (ШТО) – шкаф применяется для установки оборудования при эксплуатации узла при минусовых температурах окружающей среды. Диапазон контролируемой температуры в воздушной среде: +10°C…20°C. Корпус шкафа теплоизолирован и состоит из двух отсеков. В верхнем отсеке для обогрева шкафа КИП расположен обогреватель мощностью 100-500 Вт для поддержания рабочей температуры. В нижнем отсеке – контрольно-измерительные приборы. Шкаф ШТО может быть в двух конструктивных исполнениях: вертикального и капсульного открытия.

Шкаф вертикальный состоит из двух частей - внешнего и внутреннего корпусов, между которыми прокладывается утеплитель толщиной 50 мм.

Шкаф капсульный изготовлен из 2х слоев армированного стеклопластика. Капсульные шкафы не являются антивандальными.

шкаф монтажный с обогревом шкафы обогреваемые для кипиа

Шкаф трубный со встроенным шкафом (ШШ) – данный вид шкафа используется при высоких температурах измеряемой среды. В шкафу имеется дополнительный встроенный шкаф для монтажа контроллеров и прочей регистрирующей аппаратуры, предназначенный для защиты оборудования от конденсата и влажности. Данная модификация шкафов предназначена для комплексов учета пара.

Все металлические монтажные шкафы серий ШМ, ШТ, ШТО, ШШ сертифицированы согласно требованиям регламента таможенного союза, о чем свидетельствует наличие соответствующих сертификатов.

Вы можете узнать цену на трубные и монтажные шкафы КИП, отправив запрос специалистам компании «ЭМИС» любым удобным для Вас способом: e-mail sales@emis-kip.ru, телефон +7 351 729-99-12.

Применение
Документация и ПО
Обязательная документация
  • Руководство по эксплуатации. Шкафы трубные

    RU
Новая цифровая электроника
Технические характеристики

Технические характеристики шкафов трубных

Характеристика Значение
Диаметр трубопровода прибора, мм от 50 до 300
Температура процесса, °С ШТ, ШШ - до 320ºС
ШТО - до 100ºС
Температура эксплуатации, °С от -60 до +70
Давление процесса, МПа до 6,3
Пылевлагозащита IP 54
