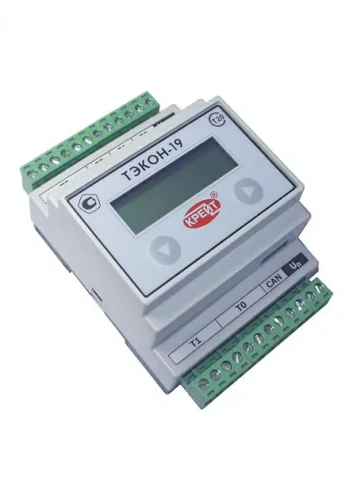

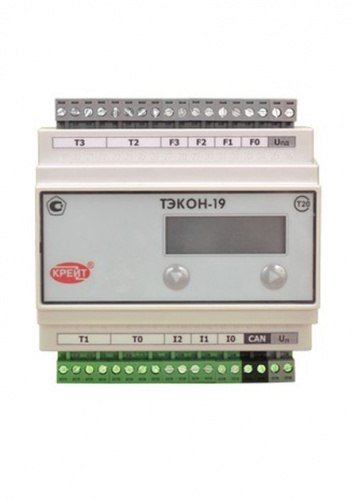

ТЭКОН-19 Теплоэнергоконтроллер

ТЭКОН-19 - универсальный контроллер, предназначенный для коммерческого учета тепла, энергии и измерения расхода практически любой технологической среды.

Узнать цену             Задать вопрос
  • Описание продукции
  • Применение
  • Документация и ПО
  • Новая цифровая электроника
  • Технические характеристики
  • Сертификаты
  • Преимущества
  • Комплектация
  • Презентации
  • Исполнения
описание продукции

Контроллер ТЭКОН 19 используется в составе узлов учета газа, пара сертифицированных с расходомерами ЭМИС.

Контроллер ТЭКОН 19 предназначен для расчета объемного и массового расхода жидкости, газа и пара, расчета тепловой энергии, контроля параметров энергоносителей и хранения архивов измеренных величин.

Теплоконтроллер ТЭКОН 19

Основными функциями теплоэнергоконтроллера ТЭКОН-19 являются:

  • измерение сигналов на аналоговых и дискретных входах, преобразование сигналов в физические величины, с последующим расчетом расхода, объема и массы измеряемой среды;
  • расчет математических и специфических функций учета тепла, энергии, других ресурсов;
  • накопление, усреднение по времени, архивирование, индикация на дисплее;
  • обмен по современным цифровым интерфейсам;
  • защита коммерческой информации;
  • самоконтроль и контроль оборудования узла учета.

ТЭКОН-19 производит расчет тепловой энергии в соответствии с «Правилами коммерческого учета тепловой энергии, теплоносителя», утвержденными Постановлением Правительства РФ №1034 от 18.11.2013.

Применение

тэкон 19 и эмис вихрь 200

Теплоэнергоконтроллер ТЭКОН-19 применяется в системах коммерческого учета, автоматизированного контроля и управления технологическими процессами на различных промышленных объектах в условиях круглосуточной эксплуатации:

  • теплопунктах,
  • теплостанциях,
  • электростанциях,
  • газораспределительных станциях,
  • нефтегазодобывающих предприятиях,
  • предприятиях коммунального хозяйства.

Теплоэнергоконтроллер ТЭКОН-19 предназначен для расчета количества тепловой энергии в закрытых и открытых системах теплоснабжения или в отдельных трубопроводах для энергоносителей следующих типов:

тэкон 19 купить

  • Вода,
  • Перегретый пар,
  • Сухой насыщенный пар,
  • Сухой природный газ,
  • Сжатый воздух,
  • Кислород,
  • Углекислый газ,
  • Другие технические газы.
Документация и ПО
Обязательная документация
  • ТЭКОН-19_Руководство по эксплуатации

    RU
Новая цифровая электроника
Технические характеристики
Характеристика Значение
Температура окружающей среды от -10°С до +50°С
Электрическое питание (от источника постоянного тока) Напряжение от 18 до 36 В
Потребляемая мощность 6 Вт
Количество измерительных каналов сопротивления до 4
Количество измерительных каналов силы тока до 4
Количество измерительных каналов частоты и количества импульсов до 8
Интерфейс CAN-BUS
RS 485
RS 232
Период архивирования значений параметров от 1 минуты до 1 года
Межповерочный интервал 4
Срок службы 12 лет
Пылевлагозащита IP 20
Интервал между поверками 4 года

Диапазоны измерений параметров среды

Измеряемая среда (жидкость, газ, пар) Температура, °С Абсолютное давление, МПа Разность давлений на СУ, кПа Масса (кг, т), Объем (м3), Расход (м3/ч)
Вода от 0 до +200 от 0,1 до 5 от 0,01 до 5000  от 10-6 до 106
Пар от +100 до +600 от 0,1 до 30
Природный газ от -23,15 до +76,85 от 0,1 до 30 от 0,01 до 3000
Нефтяной газ от -10 до +226 от 0,1 до 15
Воздух от -50 до +120 от 0,1 до 20 от 0,01 до 5000
Кислород, азот, аргон, водород, аммиак от -73,15 до +151,85 от 0,1 до 10 от 0,01 до 2500
Диоксид углерода, ацетилен от -53,15 до +151,85 от 0,1 до 10
Смесь газов от -73,15 до +126,85 от 0,1 до 10
Нефть, нефтепродукты от -50 до +100 от 0,1 до 10 -
Сертификаты
Обязательные сертификаты
  • Свидетельство СИ. ТЭКОН-19

    RU KZ
Преимущества
  • Многообразие расчетных сред (энергоносителей и методов измерения): вода, перегретый пар, сухой насыщенный пар, сухой природный газ, сжатый воздух, кислород, углекислый газ, другие технические газы.
  • Программирование контроллера ТЭКОН-19 для коммерческого учета, измерения расхода, дозирования и прочего. Большая библиотека готовых проектов позволяет настроить контроллер на конкретный технологический объект. Расширение функционала путем добавления дополнительных модулей
  • Отображение на дисплее прибора произвольно заданных названий параметров и их значений с возможностью коррекции непосредственно из меню дисплея.
  • Гарантия безопасности процесса и защита информации от несанкционированного доступа благодаря двухуровневой системе паролей.
  • Контроль работы оборудования узла учета: обрыв цепей датчиков, выход параметров за технологические допуски, программный самоконтроль, формирование признаков неисправности и др.
Комплектация
  • Ethernet К-104 - контроллер, предназначенный для подключения приборов, имеющих интерфейсы RS-232, RS-485, в локальную вычислительную сеть.
  • GSM/GPRS К-105 - контроллер, предназначенный для подключения приборов, имеющих интерфейсы RS-232, RS-485, к удаленному ПК посредством сервисов, предоставляемых операторами сотовой связи.
  • Адаптер USB-CAN АИ-89 преобразователь интерфейса USB в CAN. Адаптер АИ-89 предназначен для последовательного обмена информацией через шину USB в стандарте CAN 2.0 В.
  • Адаптер USB - RS-232 T20 АИ-92 преобразователь интерфейса USB в RS-232 TTL. Адаптер АИ-92 предназначен для подключения к USB-порту ПК устройств, которые имеют разъем RS-232 TTL для программирования.
  • Адаптер RS-485 АИ-80 преобразователь интерфейса RS-485 в CAN.
  • Адаптер USB - M-BUS АИ-112 предназначен для подключения к USB-порту персонального компьютера устройств, которые обмениваются данными по магистрали M-BUS.
  • Адаптер CAN - M-BUS АИ-88 преобразователь интерфейса CAN в M-BUS.
  • Адаптер RS-232 - RS-485 преобразователь интерфейса RS-232 в RS-485 и RS-485 в RS-232.
  • А-98 - адаптер удаленного доступа выполняет электрическую и программную стыковку одного или нескольких приборов и объединенных скоростной магистралью обмена информацией CAN-BUS, с удаленным диспетчерским компьютером или другим устройством по RS-232.
  • УСП-78 - устройство согласования протоколов предназначено для преобразования протокола обмена ТЭКОН в другие протоколы.
  • РС-62 - разделитель сегментов предназначен для согласования электрических параметров двух смежных сегментов магистрали CAN-BUS.
