Дизельное топливо является одним из основных ресурсов ОАО «РЖД» с годовым оборотом в миллионы тонн. В целях предотвращения непроизводственных потерь первостепенной задачей является организация контроля и учета расхода топлива на всех этапах технологических процессов. На смену устаревшим способам «ручных» измерений количества топлива пришли автоматизированные системы учета с применением высокоточных кориолисовых расходомеров. И если на начальном этапе внедрения таких систем преимущественно использовались расходомеры импортного производства, то сейчас проектировщики переходят на отечественные аналоги, в частности на массовый счетчик приборостроительной компании «ЭМИС».
Кориолисовые расходомеры «ЭМИС-МАСС 260»
По своим техническим характеристикам и функциональным возможностям кориолисовый счетчик ЭМИС-МАСС 260 оптимально соответствуют задачам учета дизельного топлива и других нефтепродуктов, в том числе при операциях слива и налива, обеспечивая высокую пропускную способность.

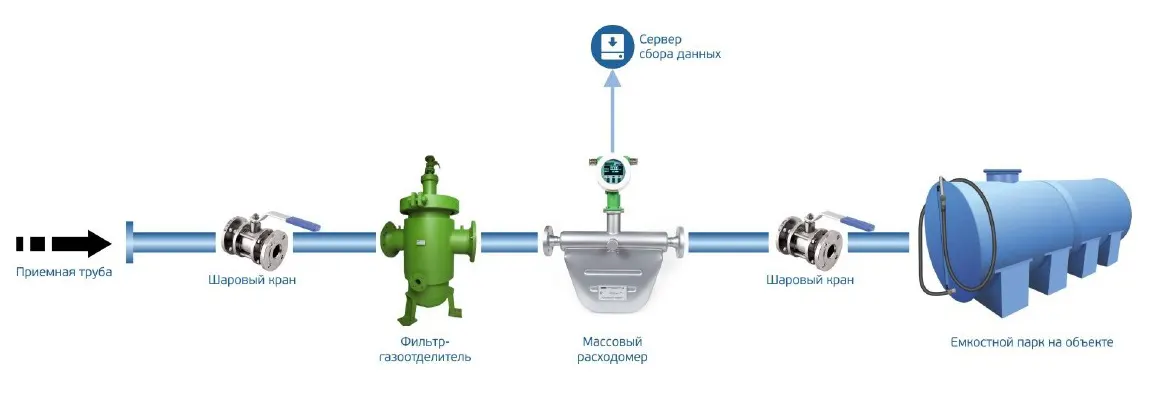

Например, прибор может применяться для учетно-расчётных операций при приемке нефтепродуктов от поставщиков из железнодорожных (автомобильных) цистерн в резервуары складов топлива, при приемке нефтепродуктов на склады топлива, а также при отпуске дизельного топлива в баки тепловозов.
Согласно разрешительной документации, кориолисовый расходомер ЭМИС-МАСС 260 осуществляет измерение массового расхода и массы жидкости в режиме реального времени с точностью от 0,1%. При этом, благодаря аттестованному каналу плотности, он позволяет в режиме on-line, контролировать значение плотности, то есть качества принимаемого нефтепродукта, и тем самым не допустить прием разбавленного дизельного топлива.
Поскольку нефтепродукты имеют свойство менять объем при перепадах температуры окружающей среды и значениях ниже – 20С или выше +30С, применение объемных счетчиков жидкости приводит к значительным потерям из-за возрастающей погрешности. Использование массового счетчика-расходомера ЭМИС-МАСС 260 позволяет избежать этого риска полностью, так как расходомер, измеряя массовый расход (массу) и плотность, вычисляет объем перекачиваемой жидкости.
Помимо прямого измерения плотности и вычисления объемного расхода, счетчик измеряет температуру, благодаря встроенному в проточную часть датчику температуры.
Результаты измерений выводится на ЖК-дисплей для считывания на месте эксплуатации, а также могут передаваться удаленно: проводным и беспроводным способом.
В число выходных сигналов кориолисовых счетчиков-расходомеров ЭМИС-МАСС 260 входят:
- 2 пассивных токовых выхода 4-20мА (в т.ч. один выход с цифровым протоколом HART (V7));
- 2 импульсных выхода с возможностью выбора режима работы «активный/пассивный»;
- Выходной интерфейс ETHERNET с протоколом Modbus TCP-IP;
- Цифровой протокол ModBus RTU RS-485.
Широкий выбор выходных сигналов позволяет применять расходомер ЭМИС-МАСС 260 в Единой автоматизированной системе учета дизельного топлива и прочих нефтепродуктов (ЕАСУ ДТ), которая осуществляет полное информационное обеспечение производственного процесса работы топливного склада и передает данные на корпоративный уровень в главный вычислительный центр ОАО «РЖД».
В числе прочих преимуществ массового счетчика-расходомера торговой марки «ЭМИС»:
- Автоматическая коррекция по давлению: для подключения внешнего датчика давления предназначен разъём на коммутационной плате;
- Подтвержденное описанием типа СИ отсутствие дополнительной погрешности при измерении обратного потока рабочей среды;
- Интервал между поверками 5 лет;
- Имитационная поверка без снятия с трубопровода;
- Измерение высоковязких жидкостей и жидкостей с твердыми и газовыми включениями до 3%;
- Выбор карт регистров Modbus: «ЭМИС» или адаптированной к «ProLink» («Micro Motion»);
- Функции диагностики рабочего процесса и самодиагностики;
- Фирменное сервисное и диагностическое ПО «ЭМИС-Интегратор».

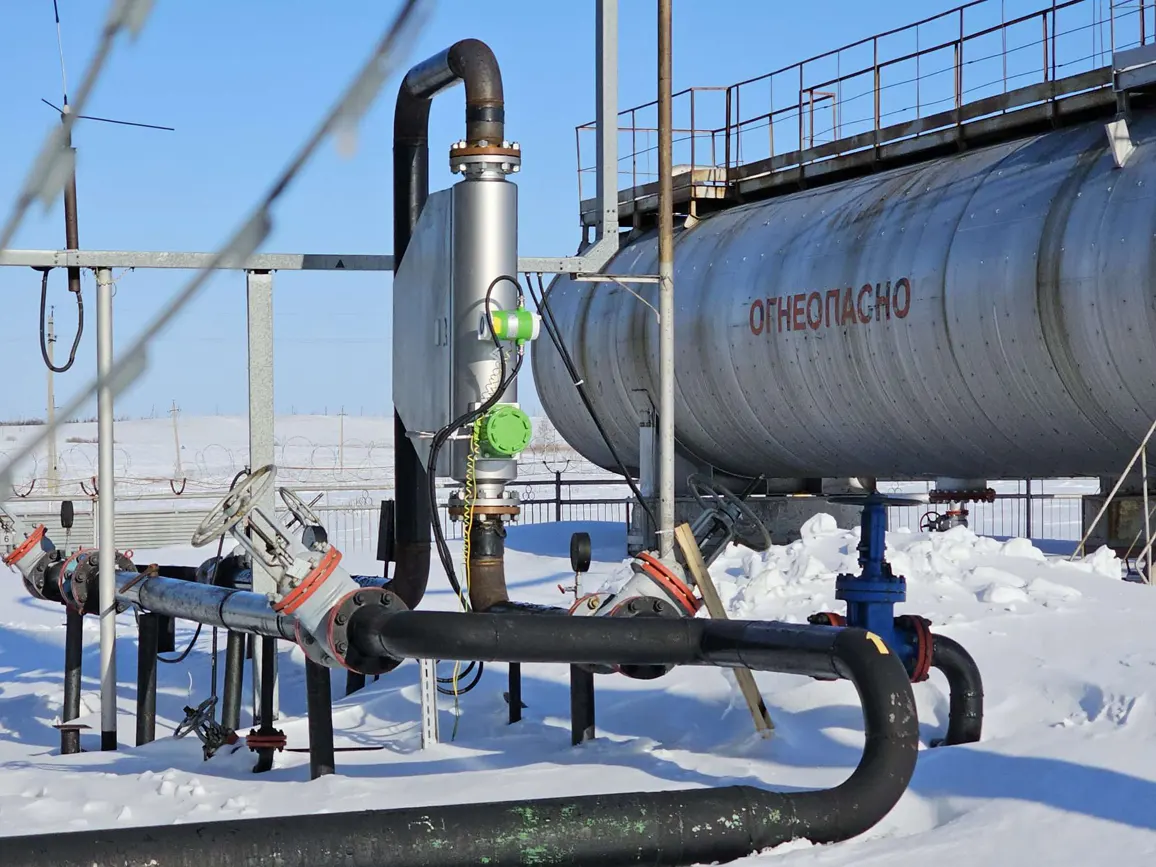

Фото: Кориолисовый расходомер ЭМИС-МАСС 260 в системе перекачки нефти.
В качестве расходомера нефти и нефтепродуктов в системах перекачки ЭМИС-МАСС 260 успешно зарекомендовал себя на объектах ведущих нефтедобывающих компаний, на морских и речных судах, а также на нефтяных терминалах и перегрузочных комплексах при сливе/наливе между резервуарными парками и танкерами.
Являясь ведущим приборостроительным предприятием, компания «ЭМИС» вышла на первое место в России по объемам выпуска кориолисовых расходомеров (по данным ФГИС Аршин), которые на сегодняшний день эксплуатируются на объектах различных отраслей промышленности.
Более подробную информацию о кориолисовом расходомере ЭМИС-МАСС 260 можно узнать на официальном сайте компании «ЭМИС» emis-kip.ru, а также по телефону 8 800 500-22-81. Адрес электронной почты sales@emis-kip.ru.
