Уважаемые заказчики и партнеры!
В преддверии сезонных проектов компания «ЭМИС» возобновляет складскую программу с сокращенными сроками отгрузки.
Отгрузка за 20 рабочих дней доступна для складских позиций:

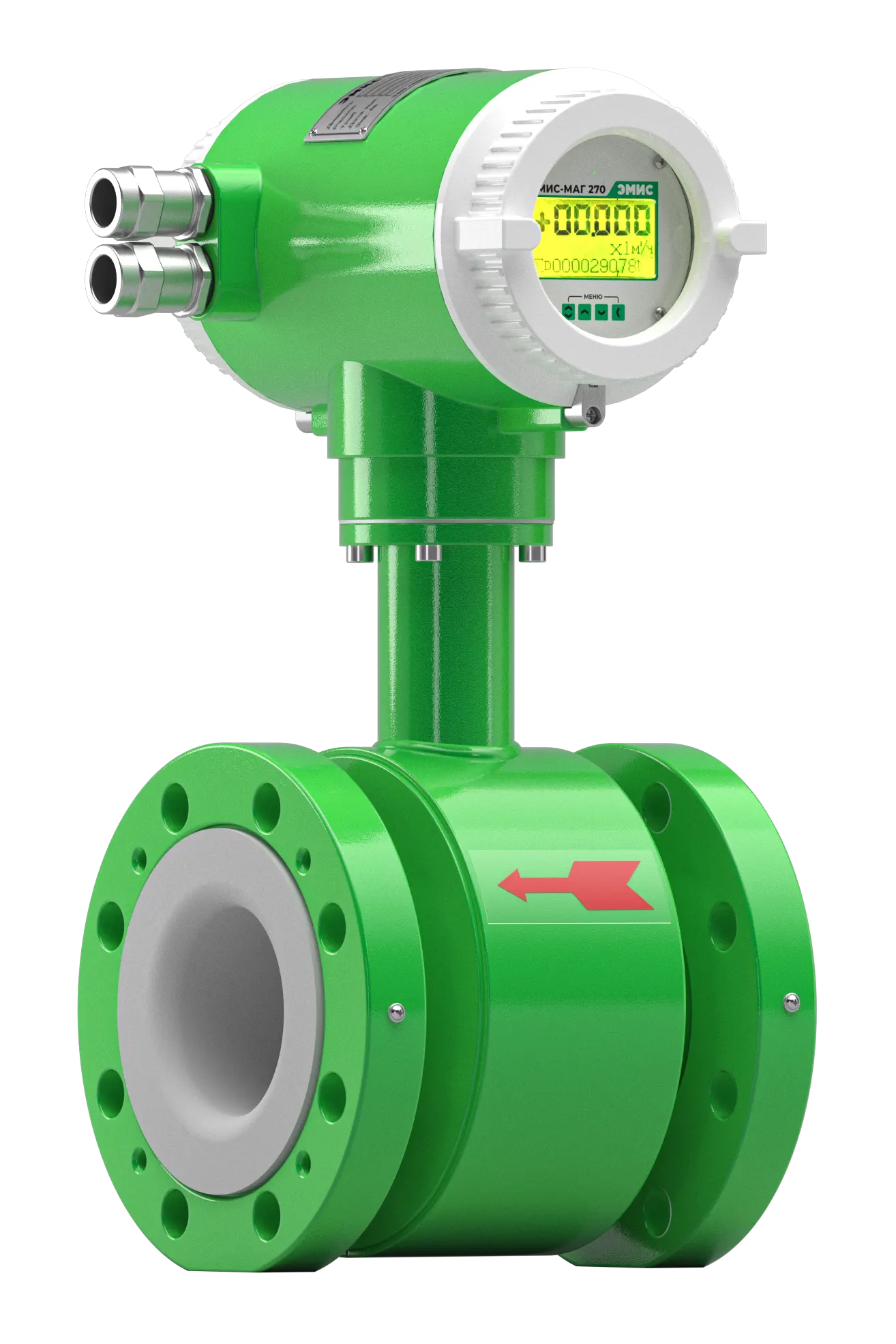

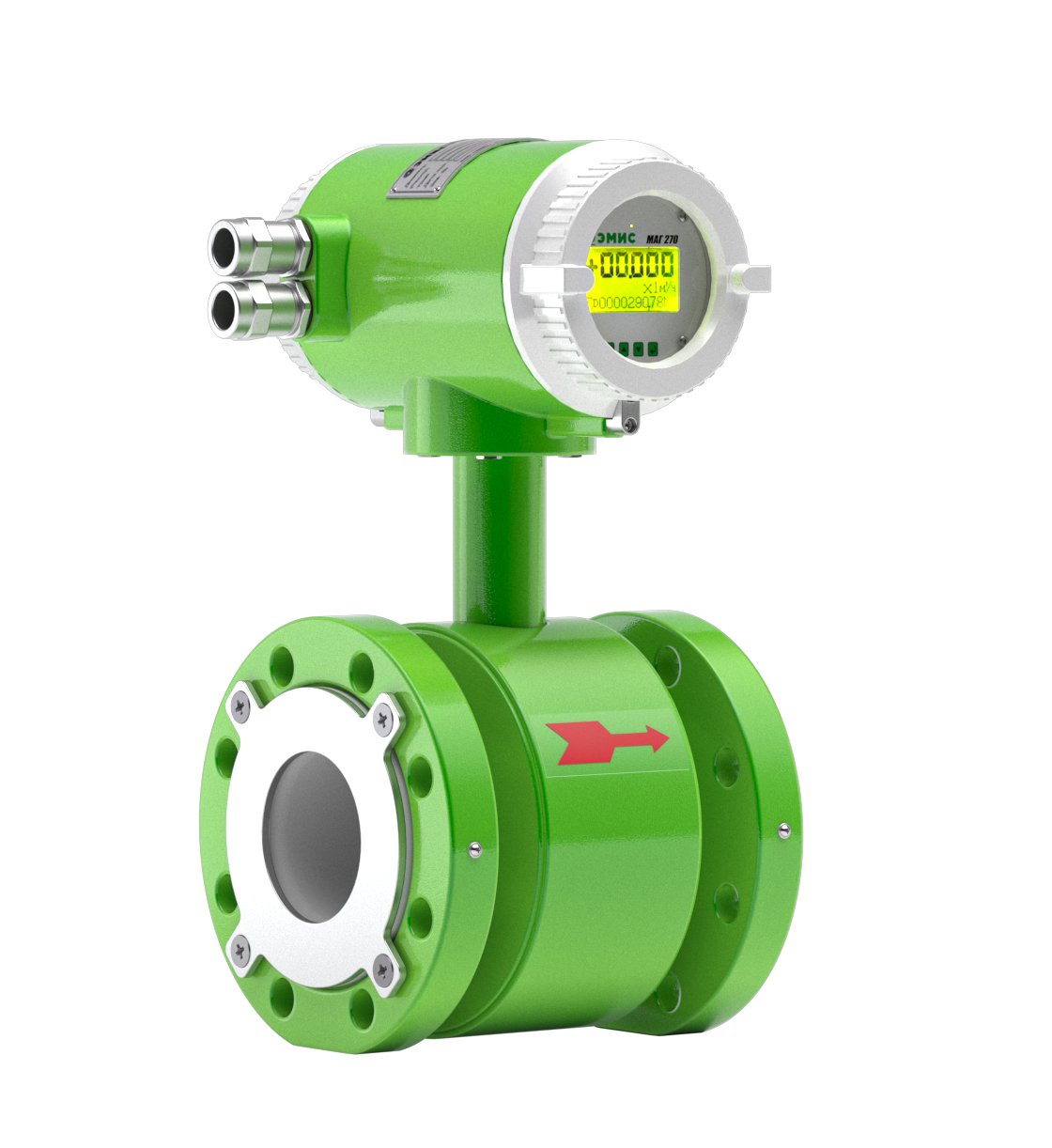

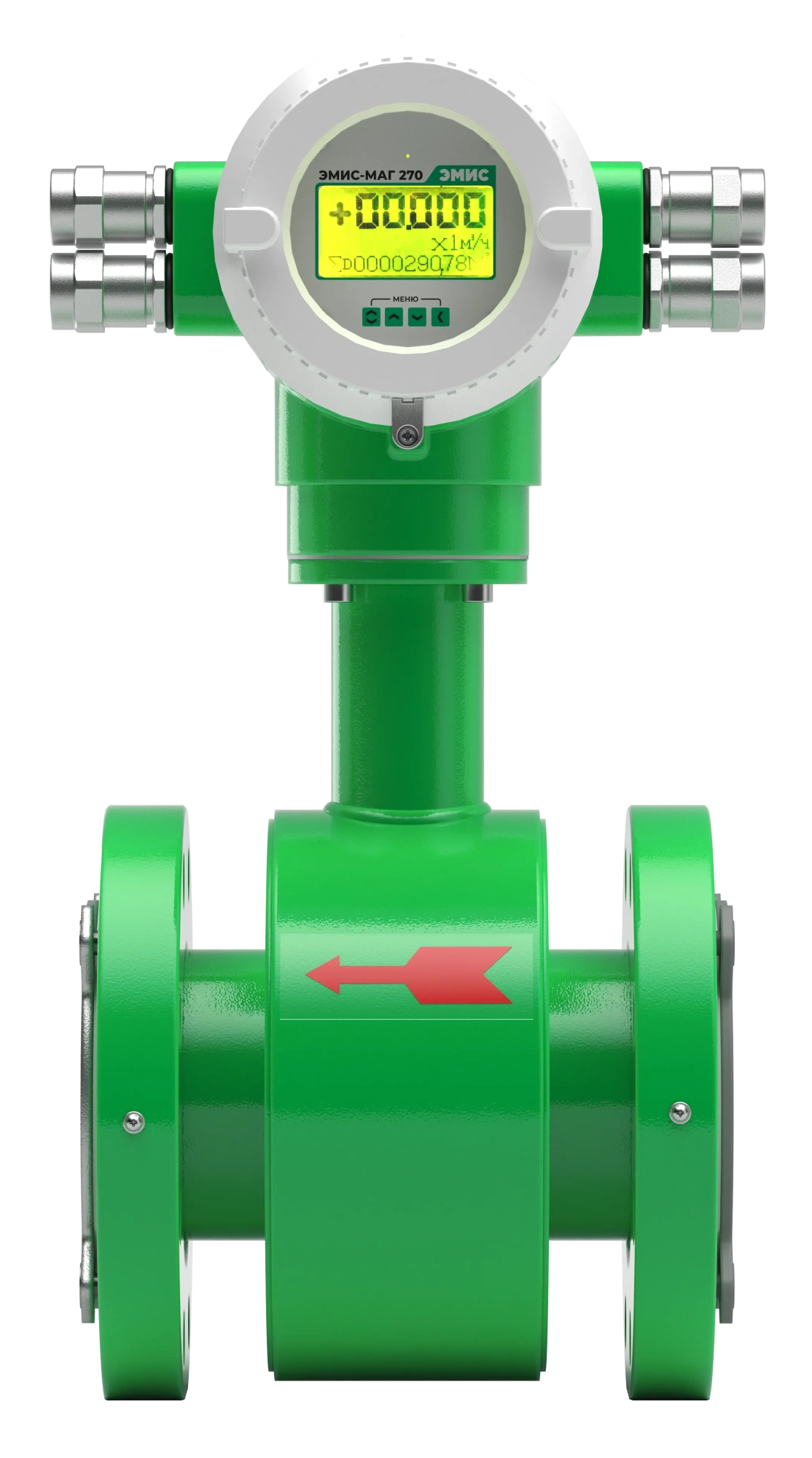

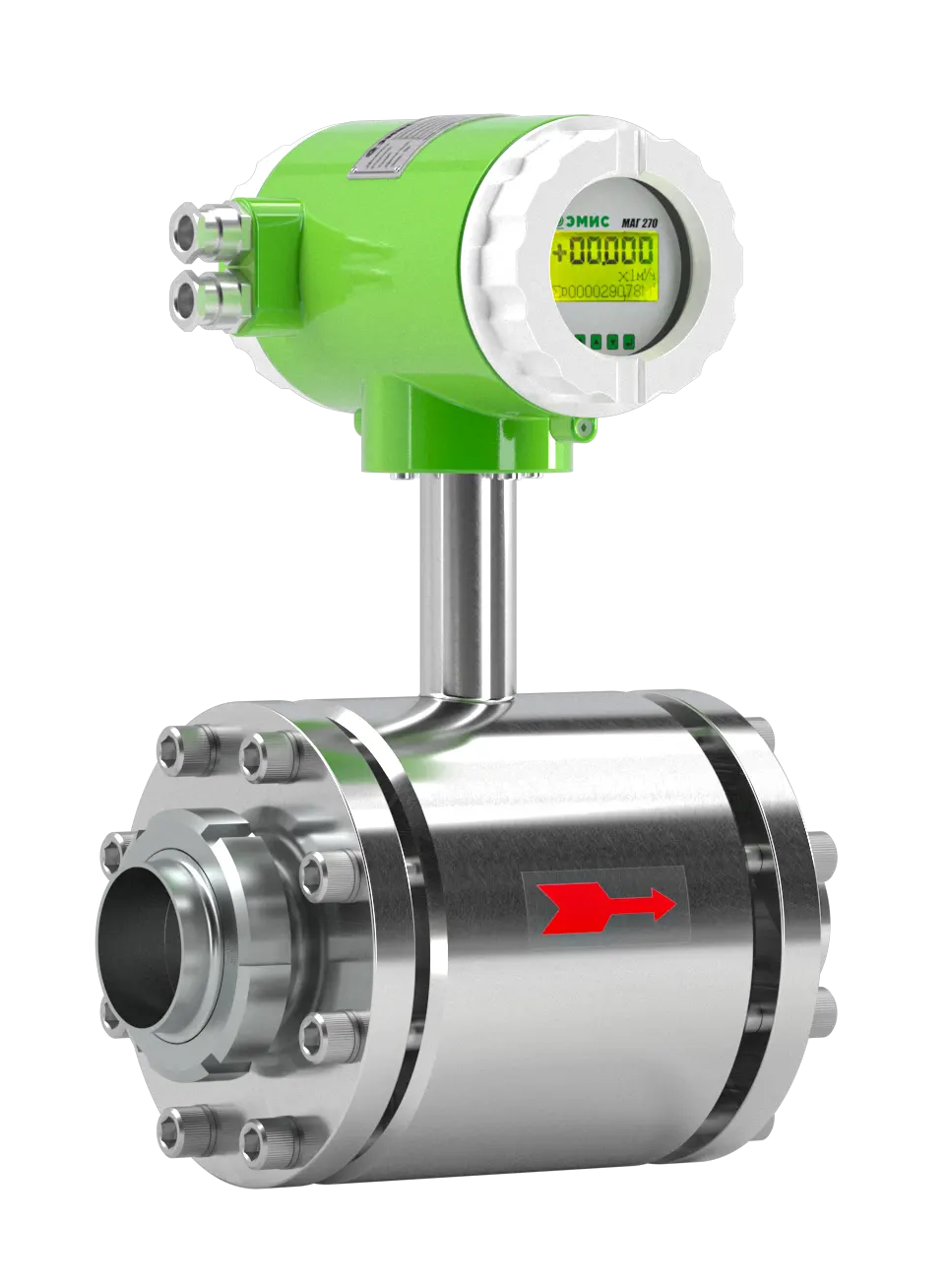

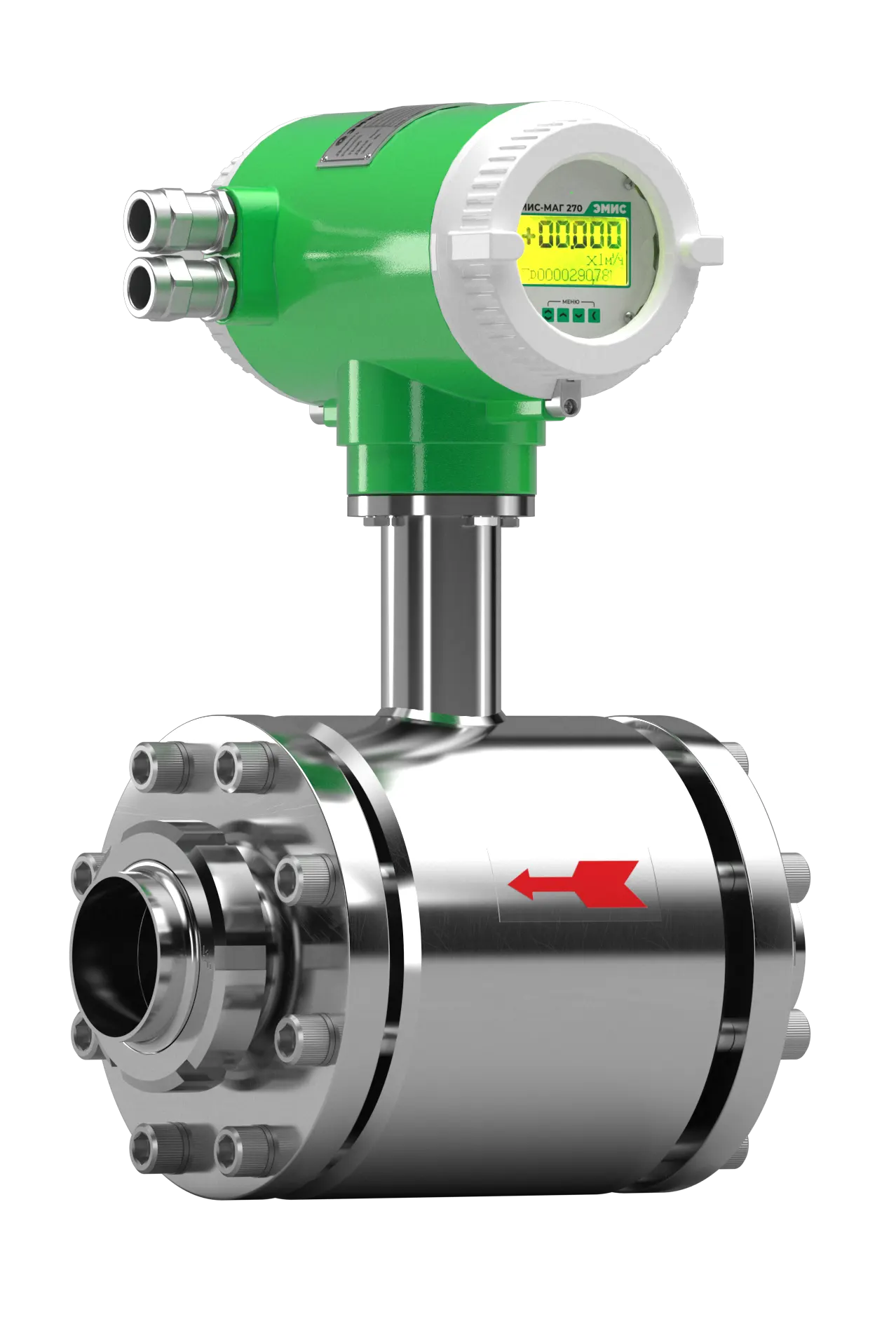

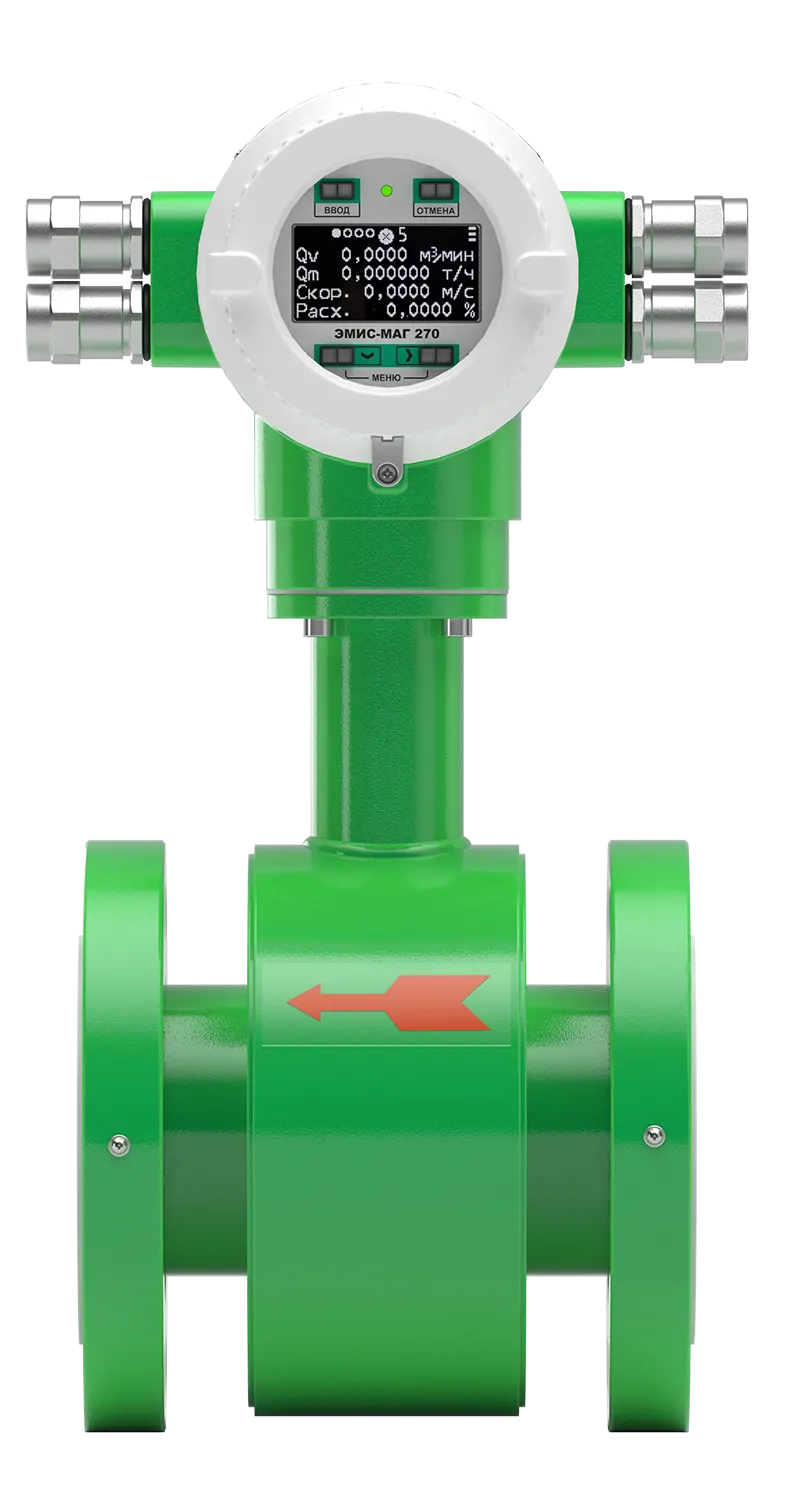

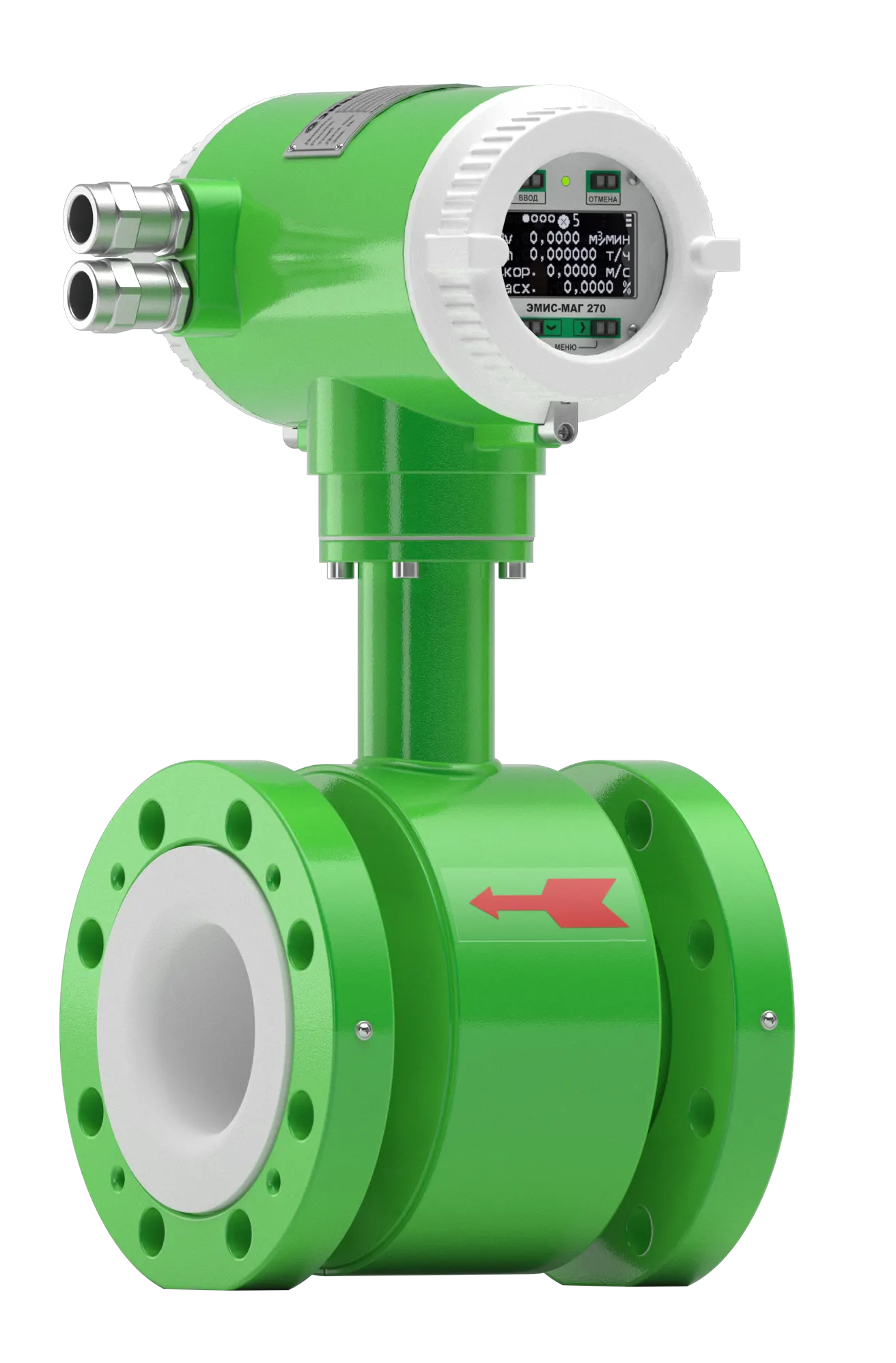

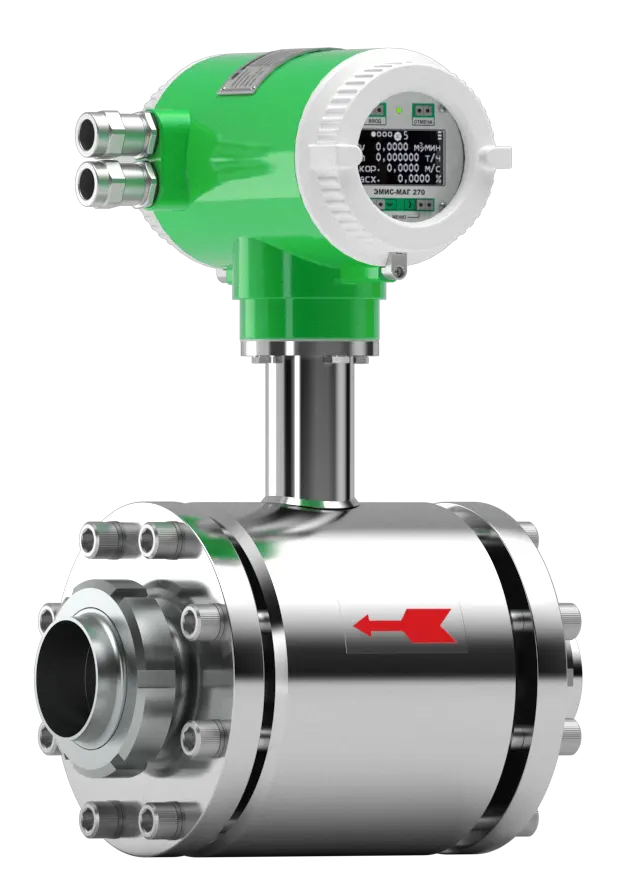

Электромагнитный расходомер ЭМИС-МАГ 270
- Диаметр условного прохода: 15 мм - 100 мм
- Материал футеровки: фторопласт (ПТФ)
- Давление измеряемой среды: до 4 МПа включительно
- Тип присоединения: ГОСТ В
- Материал электродов: нержавеющая сталь 316L
- Материал корпуса: сталь 09Г2С, нержавеющая сталь 12Х18Н10Т
Электромагнитные расходомеры жидкости
Электромагнитный счетчик используется в коммерческом и технологическом учете энергоносителей.
Данный вид расходомеров широко применяется в коммунальном хозяйстве, химической и пищевой промышленности. Основные преимуществ счетчиков:
- стабильность работы и надежность, обусловленная отсутствием в конструкции подвижных деталей;

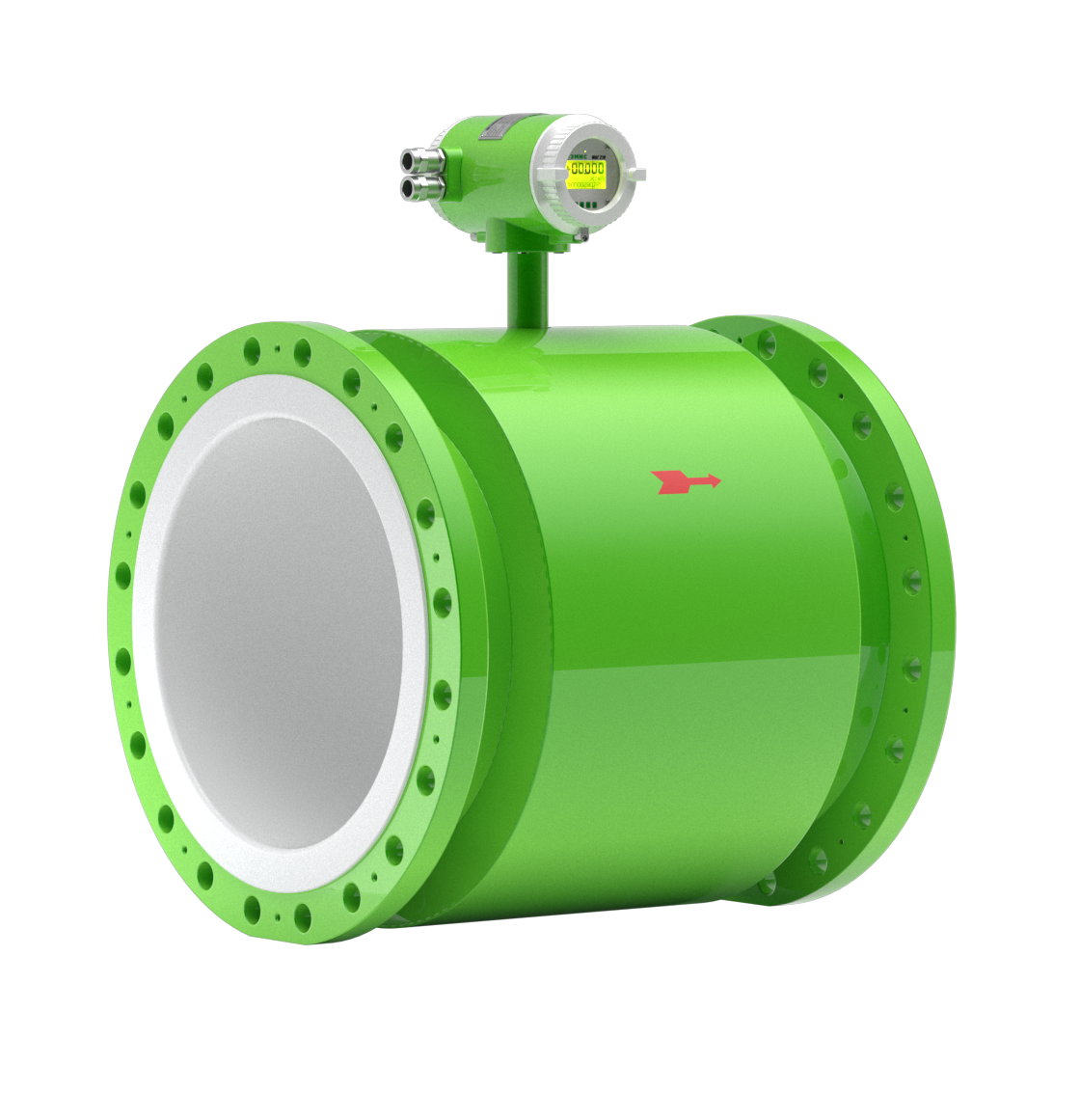

- применимы на трубопроводах большого диаметра (до Ду 1000 мм);
- низкий коэффициент сопротивления потоку и, следовательно, незначительные потери давления на измерительном участке;
- работа в широком динамическом диапазоне (1:100);
- минимальная длина требуемых измерительных участков.
Электромагнитные счетчики разрешены для учета вязких и загрязненных жидкостей. Приборы практически безынерционные, что позволяет использовать их при условии быстро меняющегося расхода, турбулентного потока жидкости и наличия в среде взвешенных частиц, пузырьков газа. Особенно эффективны электромагнитные расходомеры ЭМИС для канализационных трубопроводов. Измерение загрязненной электропроводящей жидкости происходит с высокой точностью.
Метод измерения, применяемый в данных расходомерах, основывается на законе электромагнитной индукции (закон Фарадея), соответственно данный вид счетчиков предназначен для электропроводящих сред и используется для учета воды, агрессивных жидкостей, щелочей и различных кислот.
Принцип действия в электромагнитных счетчиках построен на измерении электродвижущей силы (ЭДС), индуктируемой в потоке электропроводной среды, проходящей через магнитное поле. Величина ЭДС пропорциональна скорости движения учитываемой жидкости.
Для того чтобы избежать разряда ионов при их контакте с металлическими стенками труб, внутреннюю проточную часть электромагнитного расходомера покрывают изоляционным материалом, производят футеровку. В основном для футеровки используют различные фторопластовые материалы, которые обладают высокой устойчивостью к агрессивным средам и выдерживают высокие температуры. Если среда неагрессивная и обладает небольшой температурой, то для покрытия используется техническая резина.
Материал изготовления электродов расходомера также выбирается в зависимости от вида измеряемой среды. В случае нейтральных сред электроды в основном изготавливают из нержавеющей стали. Если ведётся учет химически агрессивных сред, используются такие материалы как титан, тантал, платина и другие.
Купить электромагнитный счетчик вы можете, заполнив опросный лист и обратившись к нашим специалистам. Так как ЭМИС является разработчиком и производителем, заказав приборы у нас, вы получите оптимальную цену на электромагнитные счетчики, гарантию точного подбора, помощь высококвалифицированных сотрудников на протяжении всего срока эксплуатации.
Видео
Производство электромагнитных расходомеров ЭМИС-МАГ 270 осуществляется на отдельной технологической линии с применением современного оборудования. На всех этапах выпуска приборов контролируется качество выполненных работ. Перед отправкой заказчику расходомеры ЭМИС-МАГ 270 поверяются на жидкостной метрологической установке ЭМИС-МЕТРА 7100-500.
Вопросы и ответы по электромагнитным расходомерам
Как работает электромагнитный расходомер?
Электромагнитный расходомер работает на законе электромагнитной индукции. В жидкости индуцируется ЭДС во внутренней полости прибора при пересечении ею магнитного поля, создаваемого катушкой индуктивности. При помощи двух измерительных электродов, которые контактируют с жидкостью и снимают показания, после передают сигнал в электронный преобразователь, где происходит его усиление и вычисление величины скорости потока и объемного расхода, далее формируются выходные сигналы.
Что такое электромагнитный датчик расхода?
Электромагнитный датчик расхода – это прибор для учета расхода электропроводящих жидкостей вне зависимости от направления их движения. Он одинаково надежно работает с кислотами и щелочами, а также со средами, содержащими механические примеси и абразивные частицы.
Какова конструкция электромагнитного расходомера?
Электромагнитный расходомер состоит из следующих основных узлов:
- первичный преобразователь (проточная часть)
- электронный преобразователь (электронный блок)
Проточная часть устанавливается на трубопровод и состоит из трубы из немагнитной стали и приваренных к ней фланцев. На ней закреплены две катушки, создающие магнитное поле, и три электрода, фиксирующие напряжение. Внутри проточная часть покрыта футеровкой.

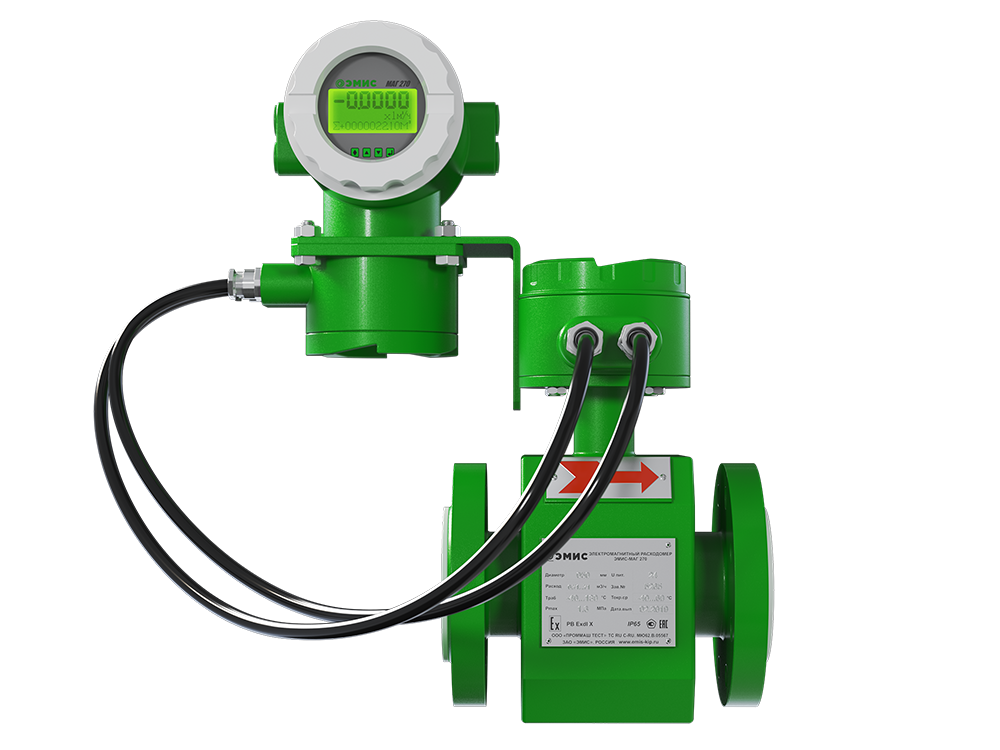

Существует два вида размещения электронного блока: напрямую на проточной части (интегральное исполнение), либо электронный блок вынесен отдельно через дистанционный кабель для удаленного размещения и снятия информации с дисплея (дистанционное исполнение).
Каковы недостатки электромагнитного расходомера?
- Для непроводящих сред (нефтепродукты, спирты) прибор не подходит.
- Электромагнитный расходомер требует обеспечения прямых участков - не менее 5 ДУ до и 3 ДУ после места установки.
- Необходимо строго выполнять рекомендации по заземлению прибора и трубопровода.
В чём принцип работы электромагнитных датчиков?
Принцип действия электромагнитного расходомера основан на законе электромагнитной индукции. При прохождении проводящей жидкости через магнитное поле, создаваемое катушкой индуктивности, в ней генерируется электродвижущая сила (ЭДС).
Эта ЭДС улавливается парой измерительных электродов, которые находятся в непосредственном контакте со средой и установлены строго перпендикулярно вектору движения потока. Полученный сигнал поступает в электронный блок, где усиливается оцифровывается и преобразуется в значения средней скорости и объемного расхода. На выходе устройства формируются унифицированные аналоговые или импульсные сигналы для систем автоматизации.
Погрешность электромагнитного расходомера
Погрешность электромагнитного расходомера не единая во всем диапазоне и зависит от измеряемого расхода.
Электромагнитный расходомер ЭМИС-МАГ 270 имеет несколько классов точности: 0,35%, 0,5%, 1%
