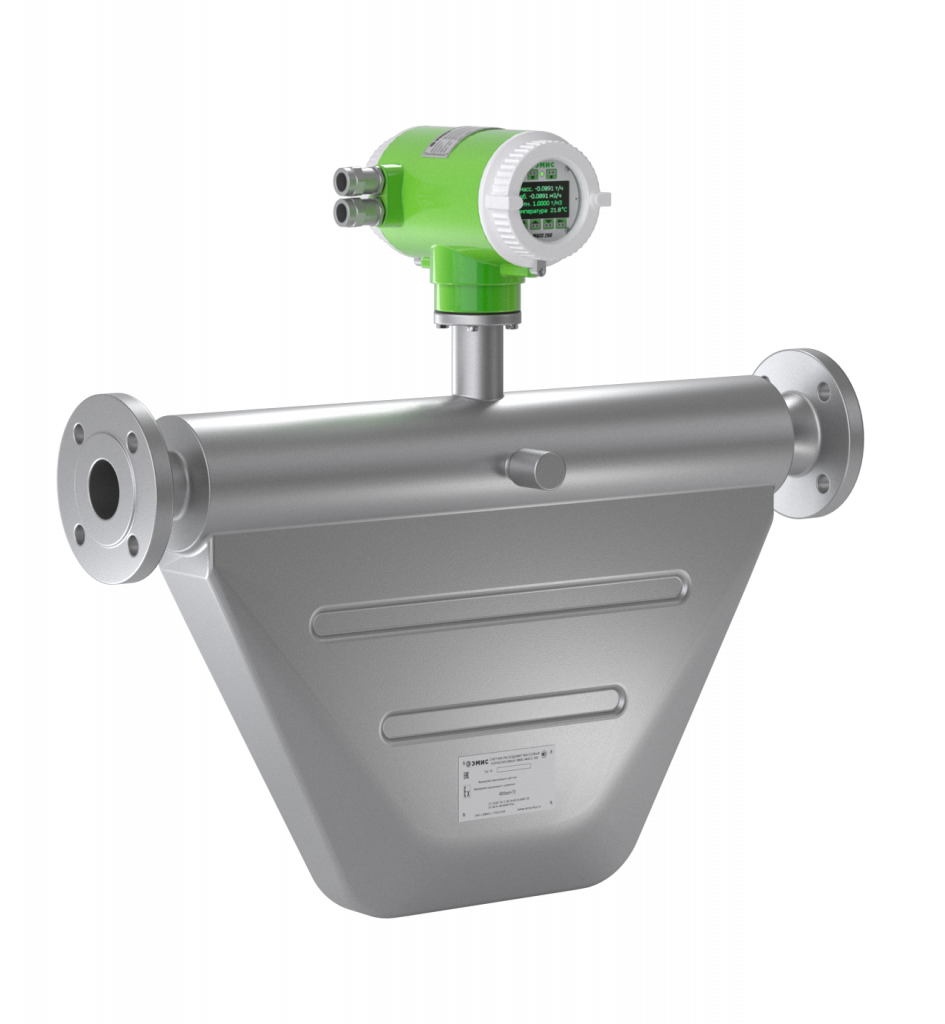

Кориолисовый счетчик-расходомер «ЭМИС-МАСС 260» по итогам 2022 года стал наиболее востребованным «массомером» на отечественном рынке. Именно «ЭМИС-МАСС 260» заказчики выбрали в качестве альтернативы ушедшим зарубежным кориолисовым счетчикам.
Предприятия, ранее использовавшие КИПиА только зарубежного производства, после приобретения продукции торговой марки «ЭМИС» смогли убедиться в том, что российский прибор не только соответствует, но и по некоторым параметрам превосходит своих иностранных конкурентов.
В проведенной ниже таблице представлены основные технические характеристики и приведен сравнительный анализ кориолисового расходомера «ЭМИС-МАСС 260» с аналогами «Micro Motion» (от американского производителя «Emerson») и «OPTIMASS» (германского бренда «KROHNE»).
Сравнительная таблица технических характеристик
|
|
«ЭМИС-МАСС-260» | «Micro Motion» | «OPTIMASS» |
|---|---|---|---|
| Межповерочный интервал | 5 лет | 4 года | 5 лет |
| Температура измеряемой среды | -196…+250⁰С | -240…+427 (модели CMF, CMFS)/ -240…+350 (модели F) | OPTIMASS 6000 / 6000F / 6400C -200°C...+230°C |
| Давление процесса | до 25 Мпа | 0…41,4 Мпа (модели CMF, CMFS)/ 0…43,1 МПа (модели F) | 10 МПа (1400,1010)/ 18МПа (2400, 2010)/ 30 МПа (3400, 3010)/ 20 МПа (6400)/ 10 МПа (7400, 7010) |
| Температура окружающей среды | -60…+70⁰С (для компактного и стандартного исполнения/ для проточной части и электронного блока) | -100…+60 С (проточная часть)/ -40…+65 С (электронный блок) | компактное исполнение: -40 … +60 (для некоторых до +65 С) |
| Цифровые протоколы | HART, Modbus RTU RS-485, Ethernet, Modbus ASCII, Modbus TCP/IP | HART, Modbus RTU RS-485, Foundation Fieldbus или Profibus, Device Net, Ethernet/IP, Modbus TCP, PROFINET, беспроводной Wireless HART, Bluetooth, Wi-Fi | Modbus RTU RS-485, Profibus DA/PA, Fieldbus, HART, Profinet |
| Возможность имитационной поверки | да | да | нет |
| Имитационная поверка без снятия с трубопровода | да | да | нет |
| Имитационная поверка без остановки процесса | нет | расход не более 0,5Qnom | нет |
| Погрешность после имитационной поверки | δм + 0,2 δv + 0,2 ±20 кг/м3 (плотность) | ±0,2; ±0,25; ±0,30 (жидкость) ±0,7...±1,0 (газ) | - - |
| Вычисление расхода чистой нефти | да | да | да |
| Совместимость карты регистров Modbus с ПО «ProLink» | да | ПО «ProLink» | нет |
| Погрешность измерения массового расхода | 0,1; 0,15; 0,2; 0,25; 0,5 % (δMГ =δмж +0,25% - для газа) | 0,05; 0,1; 0,15; 0,2; 0,25; 0,3; 0,35; 0,5; 0,7; 1,0 % | Для жидкости 0,1; 0,15 Для газа 0,5 |
| Погрешность измерения плотности | ±0,3 кг/м3 (после калибровки в раб.усл.)/ ±0,5; ±1,0; ±2,0; ±5,0; ±10,0 кг/м3 для жидкости; ±1,0; ±2,0; ±5,0; ±10,0 кг/м3 для газа | ±0,2; ±0,5; ±1; ±2 кг/м3 для жидкости | ±2; ±5 кг/м3 (1400,1010); ±1 кг/м3 (2400, 2010); ±2 кг/м3 (3400, 3010); ±1 кг/м3 (6400); ±2 кг/м3 (7400, 7010) ±0,5 кг/м3 (при настройке на месте, для всех моделей) |
| Автоматическая коррекция по температуре | да | да | да |
| Автоматическая коррекция по давлению | да | да | да |
| Самодиагностика | да | да | да |
| Присоединение к процессу | Фланцевое ГОСТ/ASME/ ANSI/ DIN; бесфланцевое, гигиеническое, резьбовое | Бесфланцевое; фланцы ANSI/ DIN/JIS; Гигиеническое; фитинговое | фланцевое, гигиеническое |
При сопоставлении технических характеристик и функциональных свойств рассматриваемых расходомеров, следует обратить внимание на 5-летний межповерочный интервал «ЭМИС-МАСС 260», что является преимуществом перед «Micro Motion» с МПИ 4 года, и возможность имитационной поверки без снятия с трубопровода, выгодно отличающую массомер «ЭМИС» от представителя «KROHNE».
Кроме того, если сравнивать «ЭМИС-МАСС 260» и «OPTIMASS», то преимуществом первого, помимо утвержденной в описании типа СИ имитационной поверки, является совместимость карты регистров Modbus с программным обеспечением «ProLink», а также более широкий диапазон температуры окружающей среды. Следует отметить, что работоспособность кориолисового счетчик-расходомера «ЭМИС-МАСС 260» при низких температурах окружающей среды (от -60 до +70 ⁰С) подтверждена многолетним опытом эксплуатации на нефтяных и газовых месторождениях Восточной и Западной Сибири, и в условиях Крайнего Севера, и Заполярья.
В числе особенностей «ЭМИС-МАСС 260» также:
- Отсутствие дополнительной погрешности по токовому выходу;
- Подтвержденное описанием типа СИ отсутствие дополнительной погрешности при измерении обратного потока среды;
- Отсечка по нижнему расходу;
- Функция обнаружения пустой трубы;
- Вычисление объемного расхода газа в стандартных условиях;
- Двунаправленный поток;
- Система имитации расхода.

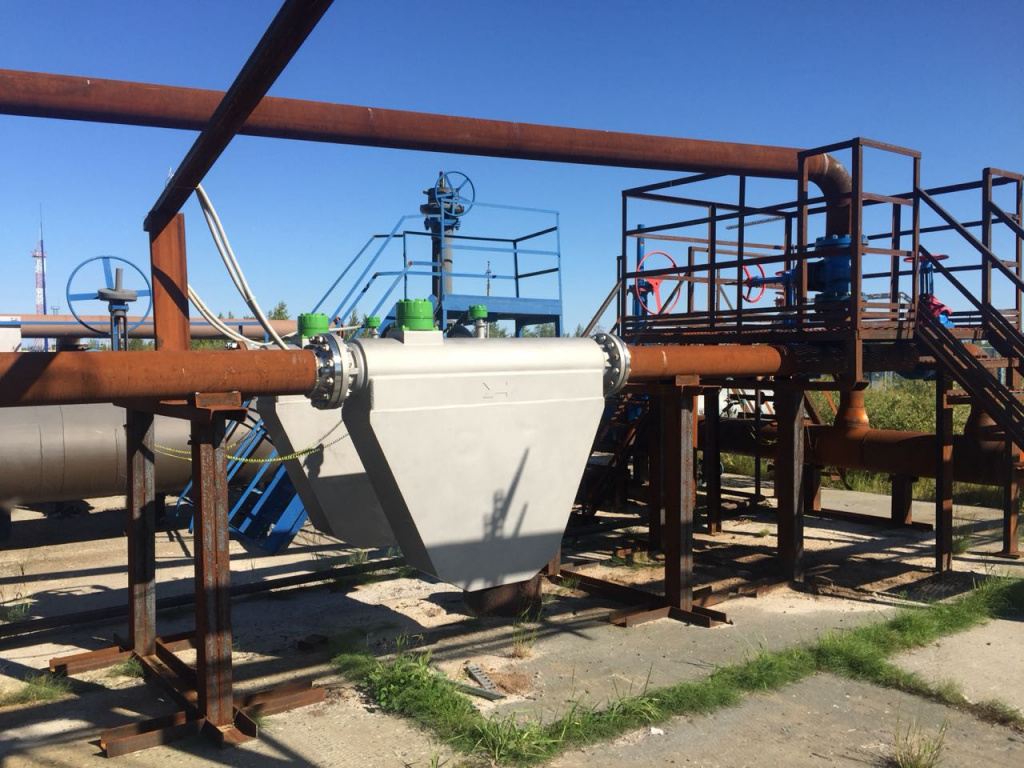

Фото1: Расходомеры «ЭМИС-МАСС 260» на объекте АО «Газпромнефть – Ноябрьскнефтегаз»
Кориолисовый счетчик-расходомер «ЭМИС-МАСС 260» подтвердил свое качество и надежность в процессе сертификации на соответствие европейским стандартам, с честью выдержав все испытания по европейским директивам ATEX, PED и EMC еще в 2019 году!
Говоря о соответствии массового расходомера «ЭМИС-МАСС 260» импортным аналогам и международным стандартам и протоколам необходимо отметить полное и подтвержденное соответствие в части не только взрывозащиты (АТЕХ), электромагнитной совместимости (ЕМС), надежности сосудов, работающих под давлением (PED), но и соответствие интерфейсов прибора мировым требованиям! Так, обстоятельство того, что выходной интерфейс протокола HART v.7 счетчика-расходомера «ЭМИС-МАСС 260» прошел проверку и аккредитован испытательными лабораториями FieldComm Group подверждается сертификатом ассоциации и на ее официальном сайте. Кроме того, выходные сигналы: импульсный и токовый, реализованы по стандартам, соответственно, NAMUR NА 01 и NAMUR NE 43. Вместе с тем, расширенная версия электронного блока (обозначение в шифре модели - «…-У/УИП-…») также имеет выходной интерфейс в виде протокола Ethernet и релейный выход для применения прибора в системах дозирования. Такой же выход для использования в системах дозирования имеет и версия вторичного преобразователя (обозначение в шифре модели – «…-С/СИП-…»), при этом быстродействие электроники составляет 65 миллисекунд.
Более того, по желанию заказчика компания «ЭМИС» изготавливает кориолисовые счетчики-расходомеры «ЭМИС-МАСС 260» в соответствии с монтажными размерами конкурентов, что позволяет осуществлять замену импортного оборудования на отечественный аналог без изменения установочных размеров на объекте и необходимости проведения сварочных работ. Также, как указывалось выше, возможно изготовление массовых расходомеров с фланцами по стандартам: EN1092-1, ASME, ANSI, DIN и прочими.
В завершении следует отметить, что курс на импортозамещение компания «ЭМИС» взяла с самого начала производства массовых (кориолисовых) расходомеров, инвестируя в собственные разработки, оснащение производственного и испытательного комплекса. Это позволило ответить на вызовы рынка в 2022 году, когда зарубежные производители один за другим объявили о своем уходе из России.

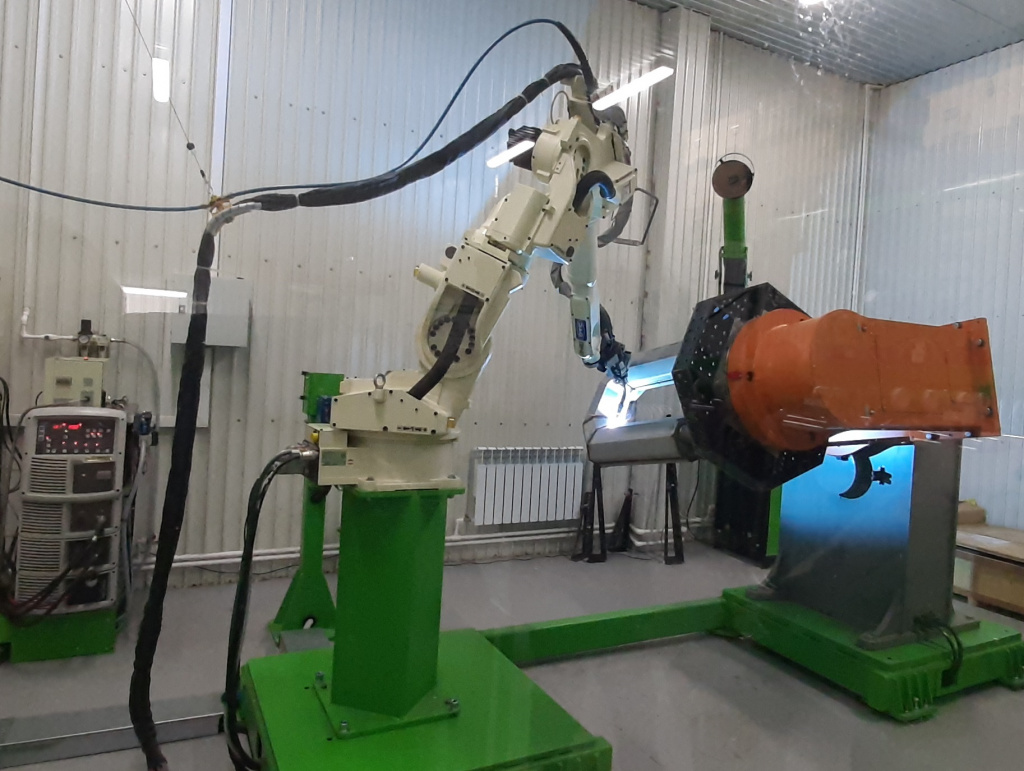

Фото2: Роботизированный сварочный комплекс на участке кориолисовых расходомеров.

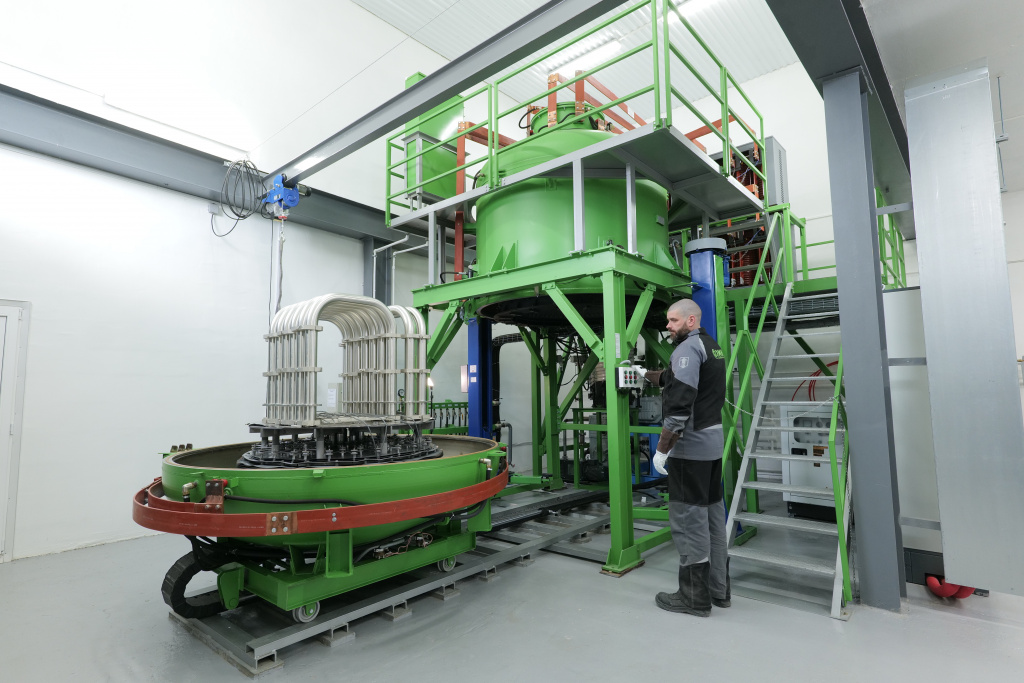

Фото 3. Вакуумная электропечь на участке термообработки.
«На данный момент один из расходомеров «ЭМИС-МАСС 260» установлен на узле учета сырой нефти Сугмутского месторождения. Хотелось бы отметить предоставляемое вместе с расходомером фирменное сервисное и диагностическое программное обеспечение «ЭМИС-Интегратор», при помощи которого можно удаленно производить диагностику и настройку приборов, что значительно сокращает время и затраты на обслуживание. Работа расходомеров нас полностью устраивает, и в дальнейшем будем рекомендовать другим дочерним обществам ПАО «Газпромнефть» использовать их в своих проектах. Кроме того, значительным плюсом использования расходомеров производства ЗАО «ЭМИС» можно отнести своевременную и квалифицированную поддержку сервисных центров», отметили в своем отзыве специалисты АО «Газпромнефть – Ноябрьскнефтегаз».
Являясь полноценным конкурентным аналогом ведущих мировых марок, «ЭМИС-МАСС 260» на сегодняшний день вышел в лидеры по объемам производства и включен в вендор-листы крупнейших нефтяных и газовых компаний России, Казахстана и Белоруссии.
Чтобы заказать прибор, заполните опросный лист и отправьте его на адрес sales@emis-kip.ru.
