Интервью с главным метрологом компании «ЭМИС» Фокиным Валентином Сергеевичем.
Основным методом определения погрешности расходомеров-счетчиков газа любых типов является сравнение объема газа, прошедшего через поверяемый счетчик с объемом газа, прошедшим через последовательно соединенное с ним эталонное средство измерения. Для определения метрологических характеристик счетчиков газа используются высокоточные поверочные установки, в которых в качестве эталонов могут применяться критические сопла, газовые мерники, мастер-счетчики и другие СИ.
Компания «ЭМИС», как ведущий производитель КИПиА, обладает высокоточной поверочной установкой собственной разработки, которая полностью закрывает потребности в первичной и периодической поверке счетчиков газа. Об особенностях данного газового поверочного стенда рассказал главный метролог АО «ЭМИС» Фокин Валентин Сергеевич.
Фото: главный метролог АО «ЭМИС» Фокин Валентин Сергеевич
Вопрос: Валентин Сергеевич, расскажите, какой тип газовой поверочной установки применяется на предприятии «ЭМИС»?
Ответ: Одной из наших уникальных поверочных установок является ЭМИС-МЕТРА 7200-5000 на критических соплах, предназначенная для поверки расходомеров газа. Она была построена в 2017 году, в том же году мы утвердили тип этой установки, она включена в Госреестр средств измерений. Данная установка является эталоном первого разряда по государственной поверочной схеме. Её погрешность составляет 0,2 %. Полный диапазон установки – от 0,5 до 5100 метров кубических в час.
В качестве эталонов применена группа критических сопел в количестве 21 шт. с калибрами от 0,5 до 1024 метров кубических в час. Таким образом, выбирая определенную группу критических сопел, мы можем задать любой расход в заявленном диапазоне с дискретой 0,5 метров кубических в час. Кроме критических сопел используются датчики температуры, давления и влажности для измерения расхода, приведенного к стандартным условиям. Отмечу, что кроме воспроизведения объемного расхода ЭМИС-МЕТРА 7200-5000 аттестована на воспроизведение массового расхода, что позволяет поверять как объемные счетчики газа, так и массовые.

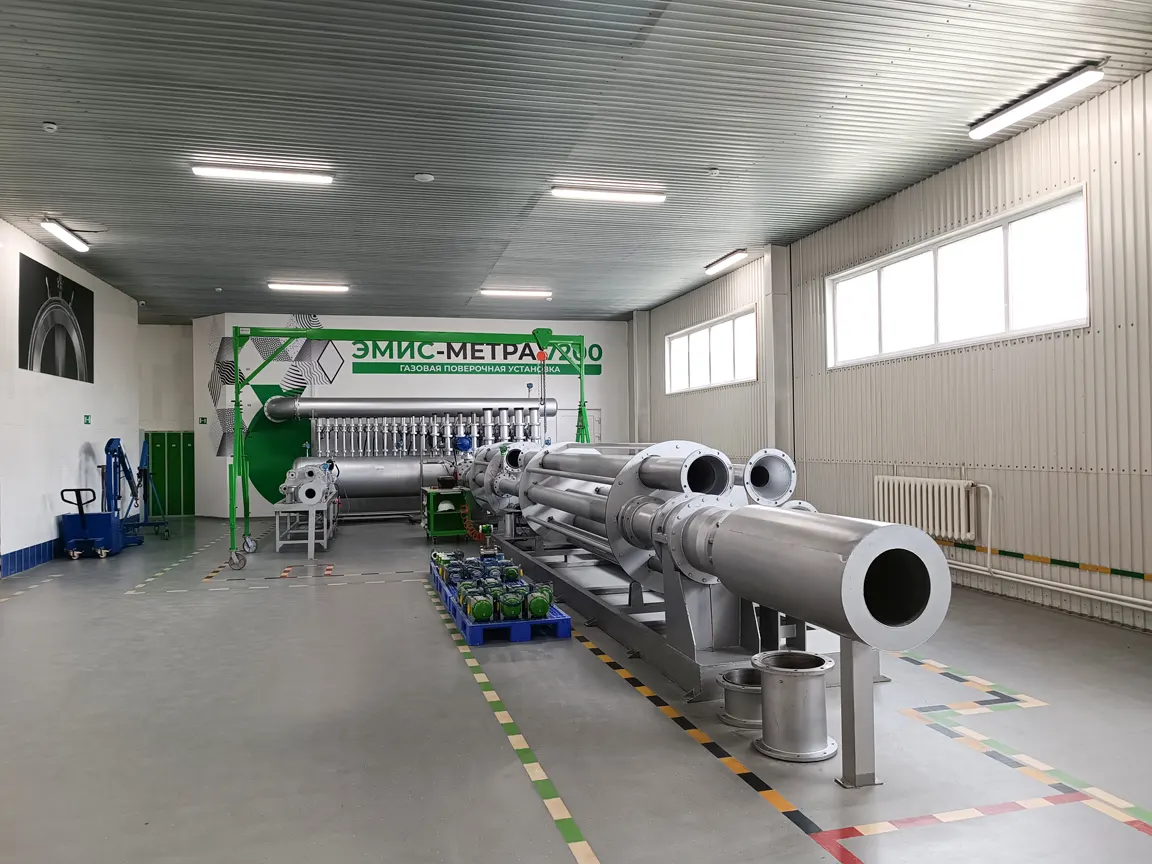

Фото: газовая поверочная установка ЭМИС-МЕТРА 7200-5000
Вопрос: Какие именно приборы для измерения газа возможно поверять на установке ЭМИС-МЕТРА 7200-5000?
Ответ: Газовая поверочная установка ЭМИС-МЕТРА 7200-5000 предназначена для поверки и калибровки объемных и массовых счетчиков газа с погрешностью от 0,5 % с диаметром условного прохода от 15 до 300 мм. На данном газовом стенде мы осуществляем первичную и периодическую поверку ротационных счетчиков ЭМИС-РГС 245, вихревых расходомеров ЭМИС-ВИХРЬ 200, массовых кориолисовых расходомеров ЭМИС-МАСС 260. Также на данной установке могут поверяться ультразвуковые, турбинные и термально-массовые расходомеры.

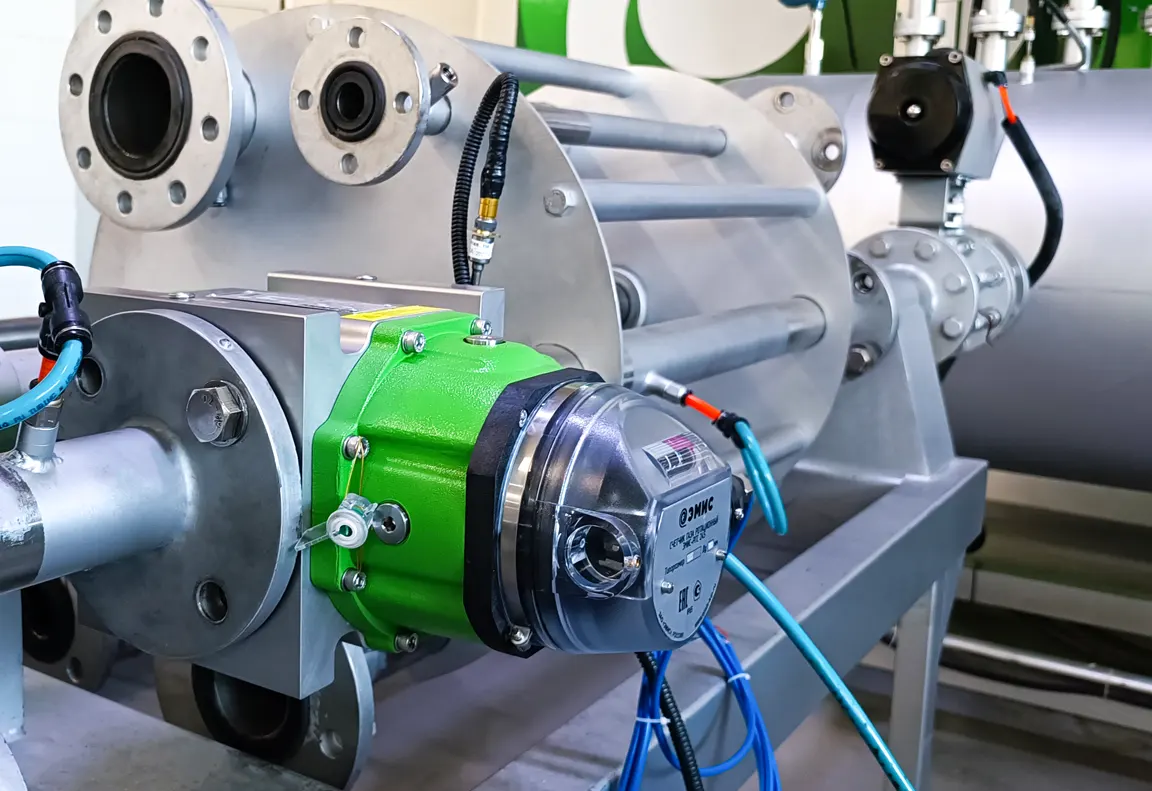

Фото: поверка ротационного счетчика газа ЭМИС-РГС 245
Конструкция установки, состоящей из двух измерительных линий револьверного типа до 80 мм и до 300 мм, позволяет нам легко выполнять монтаж измерительных участков и поверяемого прибора, вращая барабан установки. Такое решение не требует хранения прямолинейных измерительных участков для поверки расходомеров. Они сразу установлены в револьверный барабан.

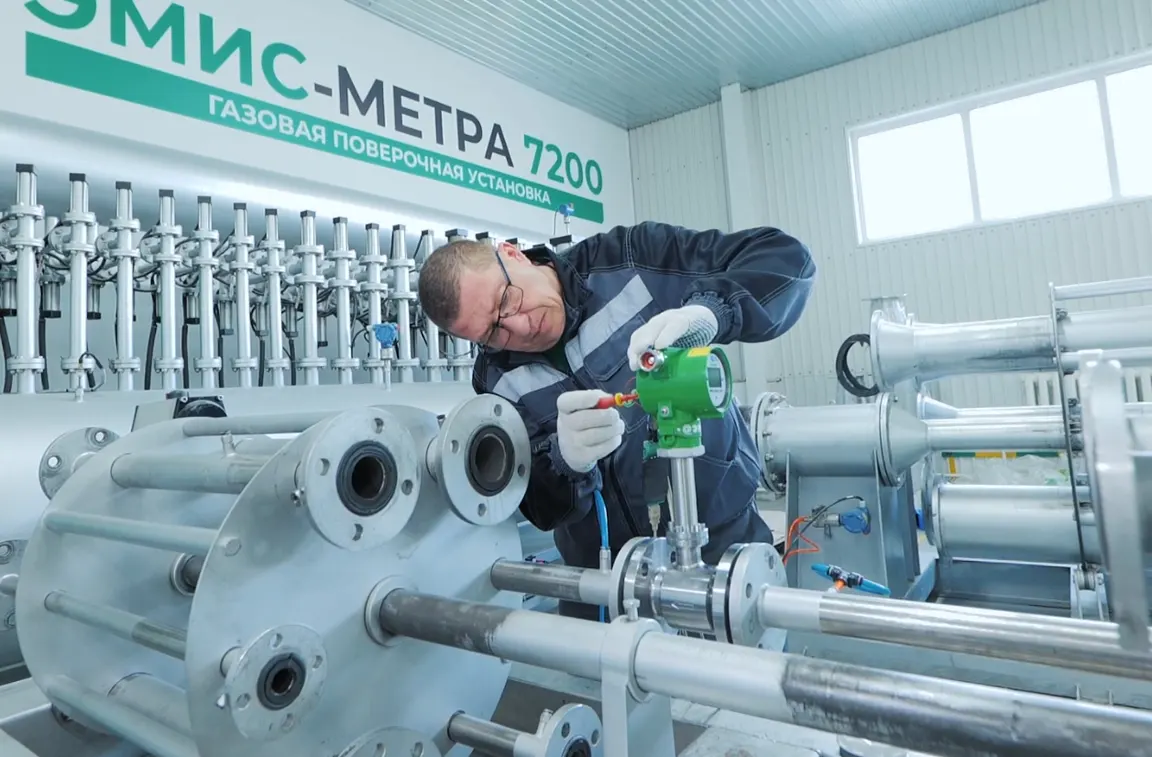

Фото: монтаж вихревого расходомера ЭМИС-ВИХРЬ 200 на измерительной линии
Вопрос: Какие еще отличительные особенности имеет газовая поверочная установка ЭМИС-МЕТРА 7200-5000?
Ответ: Особенностью данной установки также является наличие специального подземного канала для термостабилизации температуры воздуха при проведении измерений на больших расходах. Дело в том, что после прохождения через поверочную установку воздух может нагреваться, и чтобы температура в помещении была стабильной, а воздух сохранял свои характеристики, он возвращается через специальный подземный канал, расположенный ниже глубины промерзания.
Также на проверочную установку ЭМИС-МЕТРА 7200-5000 мы получили патент на изобретение, реализация которого позволила нам снизить погрешность измерения расхода примерно в 1.4 раза.
Вопрос: Чем обусловлен выбор критических сопел в качестве эталонов расхода для данной поверочной установки?
Ответ: Применение группы критических сопел – это наиболее стабильный метод измерения, например, в сравнении с эталонными контрольными мастер-счетчиками. Они механически не изнашиваются и сохраняют свою стабильность. То есть, метрологические коэффициенты данных сопел за 7 лет эксплуатации не изменились. Это подтверждается проведением регулярной калибровки сопел в ФГУП «ВНИИР» г. Казань. При этом обращаю внимание, что Всероссийский научно-исследовательский институт расходометрии в Казани также использует в своей метрологической базе поверочную установку на критических соплах.
В заключении хочется отметить, что сейчас очень актуален вопрос оснащения нефтегазовой промышленности России качественными отечественными приборами учета газа. Это, в свою очередь, требует применения современного поверочного оборудования, которое обеспечит метрологическую точность средств измерения. Наращивая объемы выпуска КИПиА торговой марки «ЭМИС», мы расширяем и нашу метрологическую базу. В настоящее время ведется строительство аналогичной газовой установки на критических соплах на нашей новой производственной площадке.
