Что такое электромагнитный расходомер
Электромагнитный расходомер – это прибор для измерения расхода различных жидкостей. Он способен работать с агрессивными и неоднородными средами. Главное, чтобы измеряемая жидкость проводила ток, поэтому такого типа датчики не могут вести учет углеводородов, дистиллированной воды и многих неводных растворов.

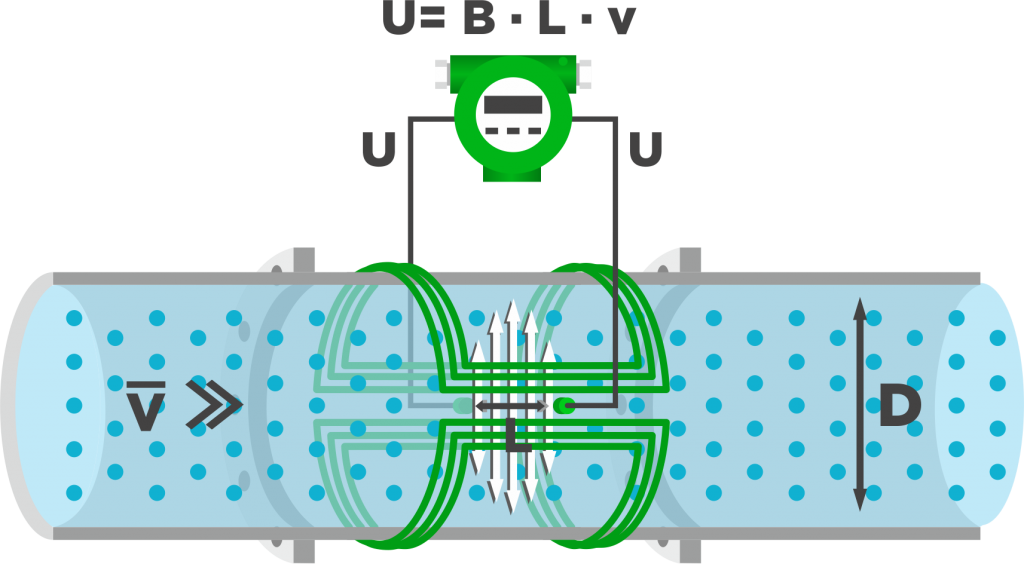

Как работает электромагнитный расходомер
Принцип основан на законе Фарадея, который гласит, что напряжение, наводимое на любой проводник при его перемещении под прямым углом через магнитное поле, пропорционально скорости этого проводника. То есть, чем быстрее будет происходить перемещение проводника относительно магнитного поля, тем выше будет напряжение.

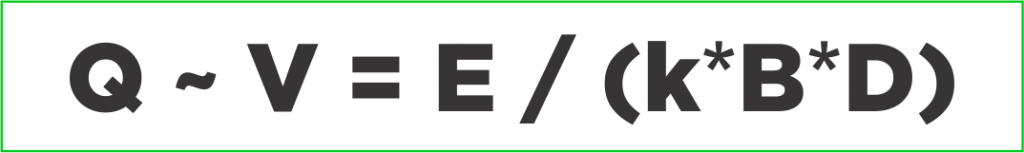

ЭДС (электродвижущая сила) индукции Е пропорциональна средней скорости потока жидкости V, внутреннему диаметру первичного преобразователя D и магнитной индукции B. Зная значение В и D, можно вычислить значение скорости потока и расхода Q:
Где k – поправочный коэффициент, (вводится при калибровке прибора).
Измеряемые среды. Области применения
Электромагнитный расходомер – счетчик применяется в химическом производстве, энергетическом комплексе, пищевой индустрии и других областях промышленности. Он предназначен для учета расхода:
- корозионно-активных кислот, щелочей и смесей;
- сточных и канализационных вод;
- неньютоновских жидкостей;
- загрязненных жидкостей на металлургических предприятиях.
Данный прибор измерения повсеместно используется для нужд коммунального хозяйства. В частности, его устанавливают в канализационных трубопроводах. Расходомер сточных вод электромагнитного типа работает как в напорных, так и безнапорных трубопроводах.
Варианты исполнения
Счетчик изготавливается из разных материалов, выбор которых зависит от того, какими свойствами обладает измеряемая и окружающая среда. Если она нейтральная, то для электродов выбирают нержавеющую сталь, если агрессивная - электроды делают из титана, тантала, платиноиридиевого и других устойчивых сплавов.
Проточную часть прибора покрывают материалом, препятствующим разряду ионов во время их контакта с металлической трубой. Для неагрессивной жидкости и невысоких температур подходит обычная техническая резина. Если эксплуатация оборудования планируется в агрессивной среде, футеровку исполняют из различных фторопластов или керамики (для абразивных сред).

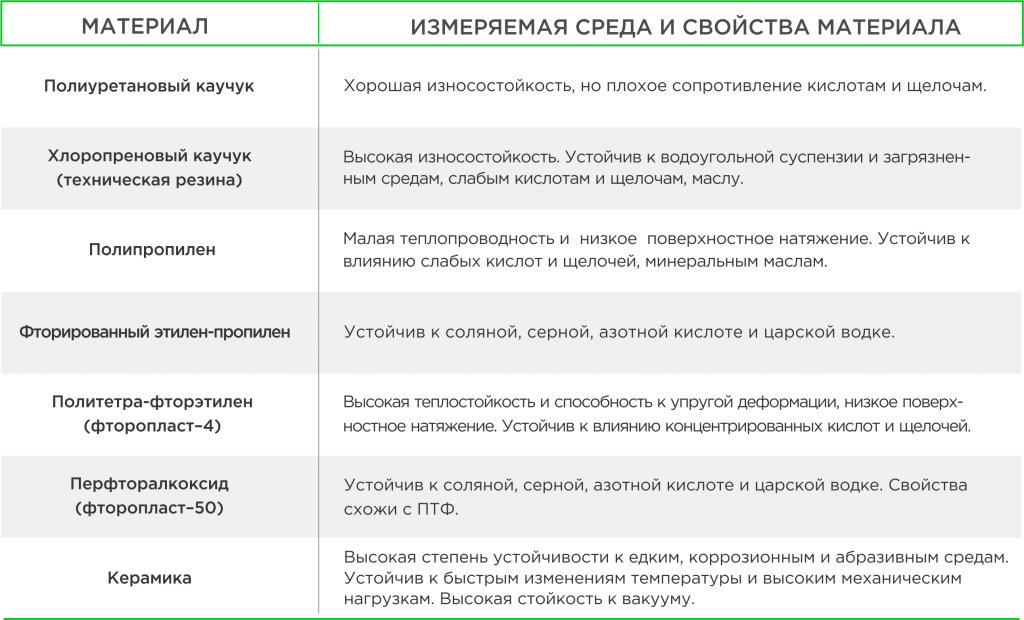

Возможные материалы футеровки на примере «ЭМИС»-МАГ-270»
Преимущества электромагнитных расходомеров
- стабильная работа, поскольку у них нет движущихся деталей;
- возможность применения на трубопроводах большого диаметра;
- низкий коэффициент сопротивления потоку, что снижает потери давления на измерительном участке;
- возможность эксплуатации в широком динамическом диапазоне (1:100) и выше;
- работа при минимальных длинах требуемых измерительных участков.

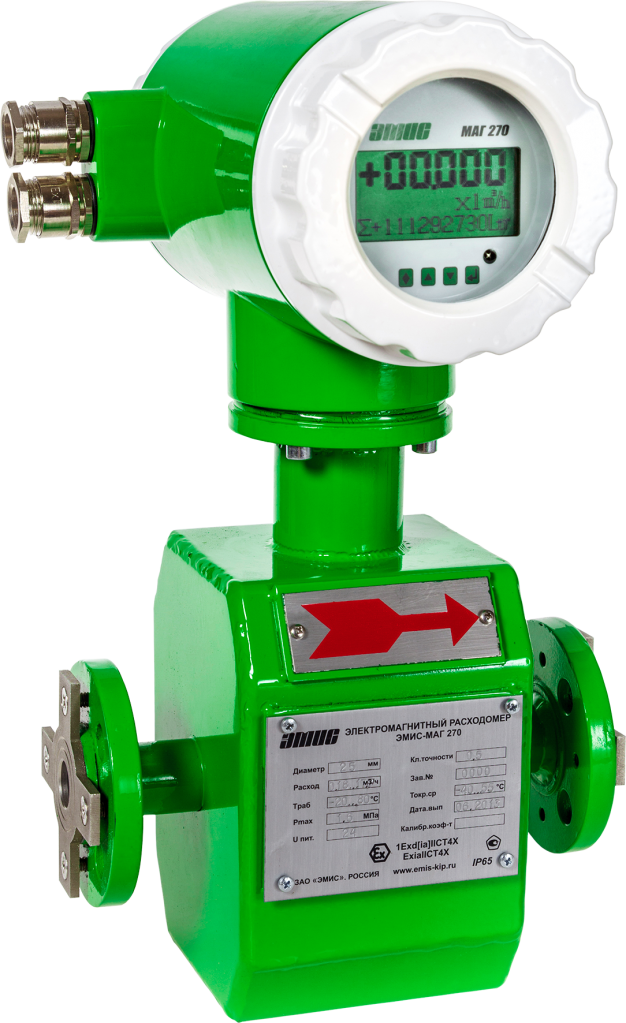

Электромагнитный преобразователь расхода ЭМИС-МАГ 270
В продуктовой линейке компании представлен индукционный счетчик «ЭМИС»-МАГ 270» с широким типоразмерным рядом. Минимальный размер Ду составляет 15 мм, а максимальный – 450 мм.

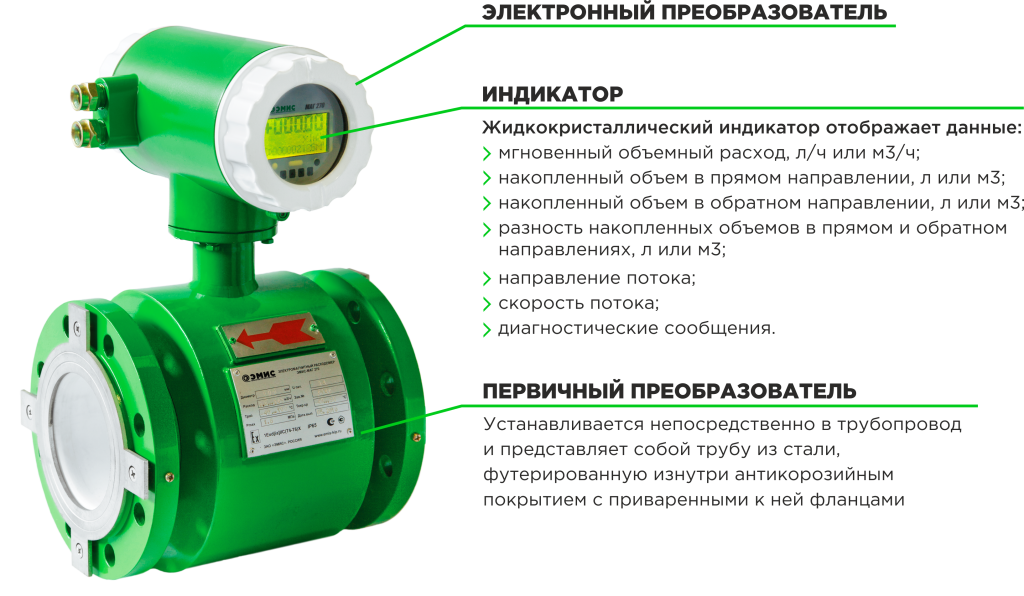

Устройство электромагнитного расходомера «ЭМИС»-МАГ 270»
Данный прибор учета состоит из первичного преобразователя, электронного преобразователя и встроенного индикатора. Первичный преобразователь устанавливается на трубопровод. Он представляет собой стальной корпус с фланцами, проточная часть которого футеруется различными материалами в зависимости от условий эксплуатации прибора.
Электронный блок крепится на корпусе первичного преобразователя с помощью стойки (в интегральном исполнении). Индикатор с жидкокристаллическим дисплеем отображает основные показатели измерений.
Проточную часть и электронный блок можно устанавливать отдельно друг от друга на определенной дистанции. Такой вариант обычно выбирается при необходимости измерять жидкости с высокой температурой (от 80 до 130°С). Максимальная длина удаления составляет 50 метров.

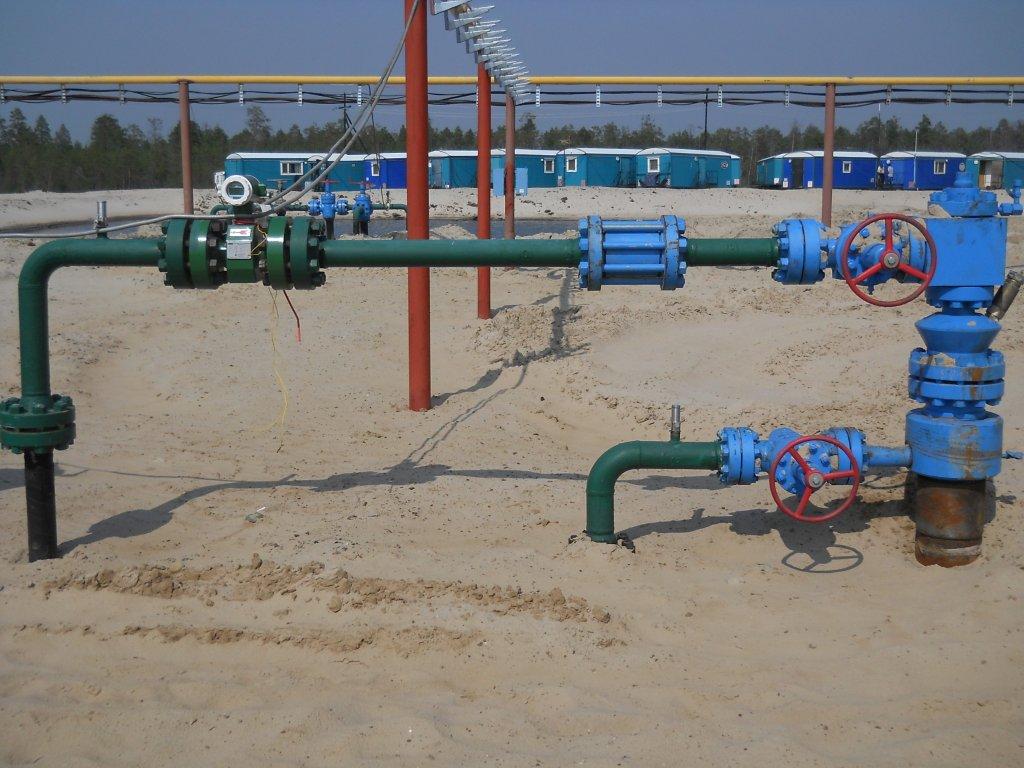

Монтаж электромагнитного расходомера
Счетчик рассчитан на фланцевый тип монтажа. Также есть вариант исполнения с молочной гайкой - такое соединение востребовано в пищевой промышленности. Наличие гигиенического сертификата позволяет использовать данный прибор в производстве продуктов питания: молока, сахара, пива и т.д.

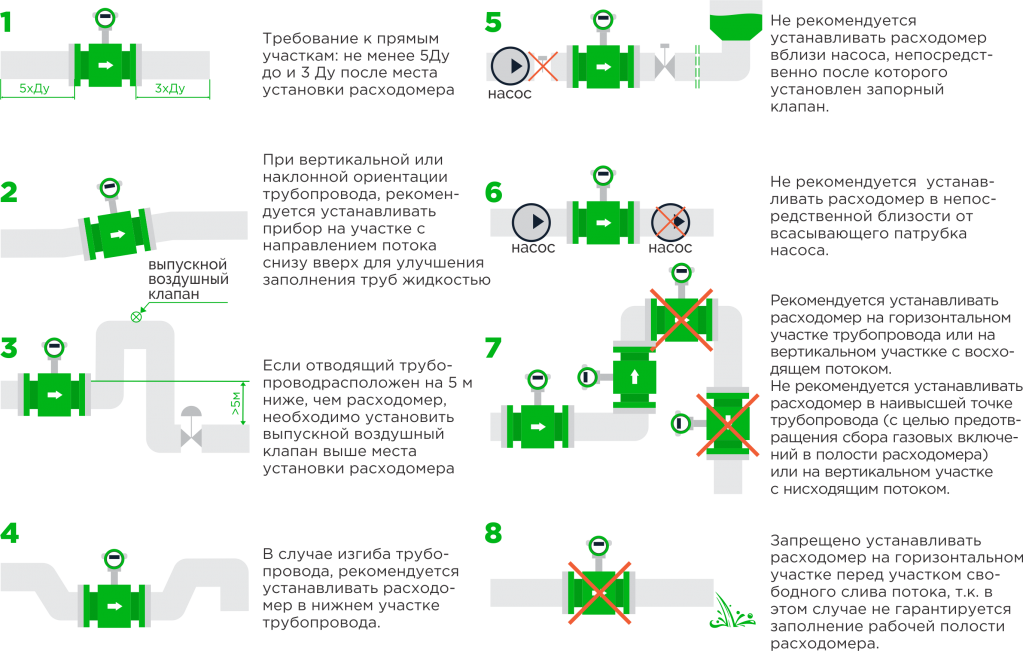

Установка должна производиться с соблюдением ряда требований. В приведенных ниже рекомендациях можно увидеть, каких ошибок необходимо избегать при монтаже на участках с горизонтальным или вертикальным расположением, при условиях изгиба трубы, на трубах с восходящим потоком жидкости или в случаях, когда отводящий трубопровод расположен на 5 метров ниже измерительного прибора.
Рекомендации по монтажу
Преимущества

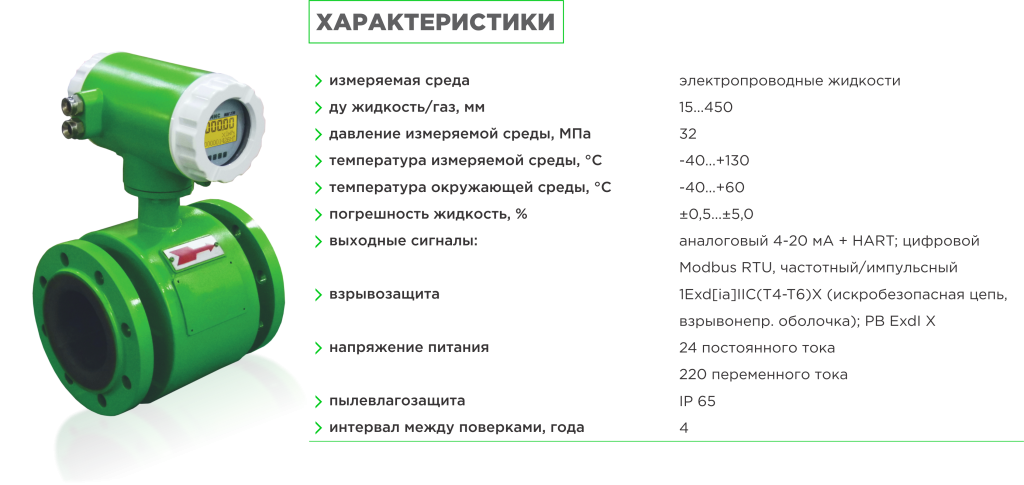

Наряду со всеми основными техническими характеристиками, существуют дополнительные преимущества:
- способность измерять расход среды с давлением до 32 Мпа;
- возможность учитывать большие объемы жидкости при максимальном диаметре проточной части Ду 450;
- возможность монтажа на горизонтальных, вертикальных и наклонных участках трубопровода, за счет чего снижаются затраты на проект;
- возможность исполнения с рудничной взрывозащитой;
- измерение сред с меняющейся плотностью и вязкостью;
- поверка электромагнитного расходомера - интервал 4 года.
- выходные сигналы:
- импульсный/частотный;
- аналоговый токовый 4-20 мА;
- цифровой сигнал стандарта Modbus RTU;
- цифровой сигнал стандарта HART;
- сигнал тревоги;
- индикатор (для отображения объемного расхода и накопленного объема);
- наличие сертификата соответствия уровня полноты безопасности SIL2 и свидетельства об одобрении Морским Регистром.
«ЭМИС»-МАГ 270» зарекомендовал себя, как надежный и точный прибор, удобный в обслуживании, не требующий дополнительных затрат. Он успешно применяется, в том числе в теплосчетчиках «ЭМИС»-Эско 2210Т».
Потребители отмечают, что прибор не уступает импортным аналогам, а дополнительным плюсом являются качественная техническая поддержка и сервис.
Электромагнитные расходомеры «ЭМИС» работают на «Антипинском НПЗ», АО «КазАзот», «Челябинском цинковом заводе», на объектах компании «Сибур» и на других предприятиях.
«Прибор легко монтируется и настраивается, он запускается в работу без дополнительных мероприятий. Прибор удобен в использовании техническим персоналом, благодаря необходимой информации на дисплее. Счетчик не требует специального технического обслуживания, поскольку его элементы надежно защищены от внешнего воздействия. За все время эксплуатации не было зарегистрировано сбоев в работе измерителя, его показания стабильны и соответствовали фактическому расходу» - это далеко не весь перечень положительных моментов, которые отмечают в отзывах клиенты, которые выбрали оборудование торговой марки «ЭМИС».
Если у Вас существует потребность в приобретении продукции, заполните опросный лист и отправьте его на адрес sales@emis-kip.ru.
Отметим, что большой выбор типоразмеров позволит решить практически любую задачу по измерению расхода жидкостей в трубопроводах. А качественная техническая поддержка сделает для Вас эксплуатацию приборов учета «ЭМИС» простой и понятной.
