Расходомеры и датчики давления кислорода
Измерение расхода кислорода в единицах объема и массы востребовано в различных отраслях промышленности, где в ходе производственных процессов применяется данный газ. В частности, технический кислород используется на предприятиях химической промышленности, в металлургии, машиностроении и других отраслях. Он необходим для производства стали в процессе сжигания топлива в агрегатах, для обогащения воздуха кислородом при сжигании топлива в котлах в энергетической отрасли, а также в решении других технологических задач.
Приборы учета расхода кислорода востребованы в медицинcкой отрасли, особенно остро необходимость в них возросла в период пандемии COVID-19.
В продуктовой линейке компании «ЭМИС» представлены три типа контрольно-измерительных приборов, имеющих кислородное исполнение – ротаметры, вихревые расходомеры и датчики давления. Перечисленные средства измерения имеют сертификат соответствия ТР ТС 012 "О безопасности оборудования для работы во взрывоопасных средах" и сертификат ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением". При изготовлении оборудования, предназначенного для эксплуатации на кислороде, применяется специальное обезжиривание, согласно требованиям ОСТ 26-04-312 «Методы обезжиривания оборудования. Общие требования к технологическим процессам».

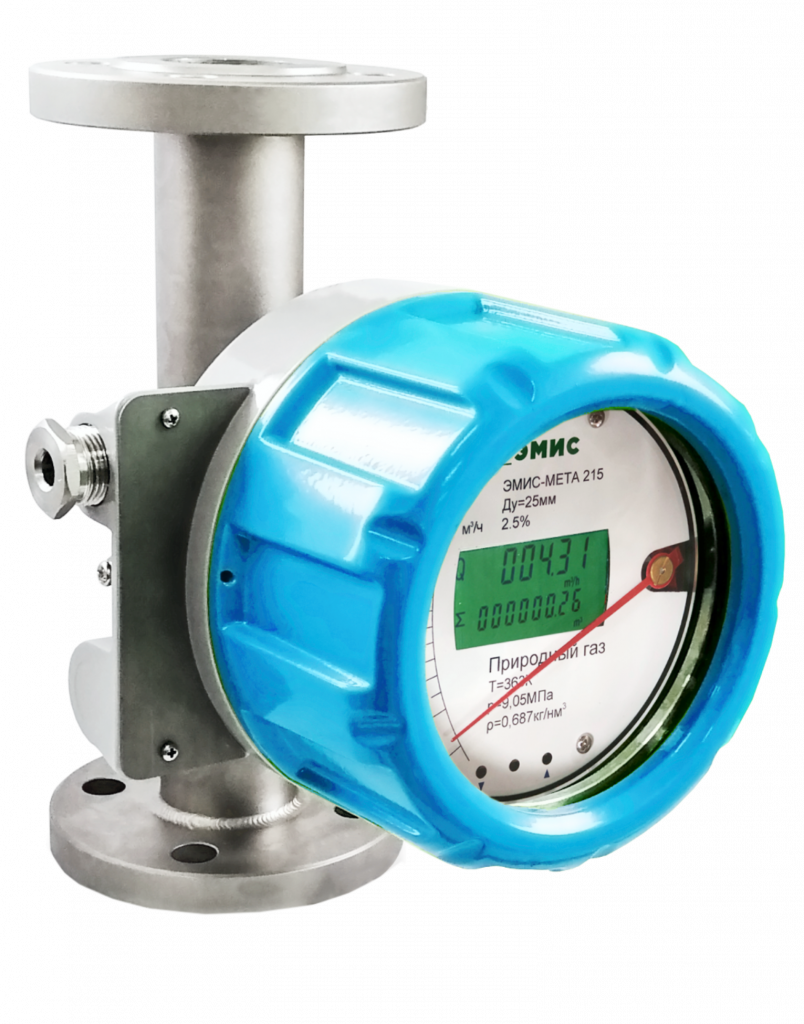

Ротаметр «ЭМИС-МЕТА 215» для измерения расхода кислорода
Металлические ротаметры кислородного исполнения «ЭМИС – МЕТА 215» широко применяется в медицинской сфере, оптимально соответствуя поставленным задачам измерения кислорода, в том числе подаваемого в системы ИВЛ. В настоящее время компания «ЭМИС» увеличила поставки данного типа приборов в больницы и госпитальные базы различных регионов страны. В частности, очередной заказ на изготовление ротаметров, предназначенных для измерения медицинского кислорода, выполняется для городской больницы Бийска. В соответствие с техническим заданием, диаметр условного прохода прибора составляет 25 мм, максимальное давление измеряемой среды 1,6MPa, материал прибора - сталь 12Х18Н10Т ГОСТ 5632-2014. Тип присоединения к трубопроводу – фланцевый, приведенная погрешность 2,5 % (вертикальное исполнение).
Отметим, что технические характеристики металлических ротаметров «ЭМИС-МЕТА 215» позволяют производить измерение объема кислорода и объемного расхода, или в рабочих, или в стандартных условиях при условии неизменных параметров температуры и давления измеряемой среды, в соответствии со значениями которых ротаметр изготавливается на предприятии.
Кроме того, расходомеры постоянного перепада давления (ротаметры) «ЭМИС-МЕТА 215» способны суммировать и отображать накопленный объем (объёмный расход). При этом результаты измерений, наряду с аналоговым токовым выходным сигналом, доступны к считыванию, в том числе посредством цифрового протокола HART. Опционально для данного типа измерительного прибора имеется возможность применения двух настраиваемых предельных выключателей, что позволяет использовать ротаметры в системах дозирования. При достижении стрелки индикатора верхнего или нижнего предельного выключателя, происходит их срабатывание и подается сигнал, который используется для световой/звуковой сигнализации или для срабатывания управляющих устройств (контроллеров, сервоприводов и т.д.).
Монтаж металлических ротаметров «ЭМИС-МЕТА 215» на трубопровод может также осуществляться в горизонтальном положении. Для удобства заказчика и отмены необходимости проведения сварочных работ имеется возможность заказа прибора с присоединительными размерами конкурентных аналогов и выбора исполнения фланцев в соответствии с импортными стандартами, например: EN 1092-1 или ASME (ANSI) B16.5.

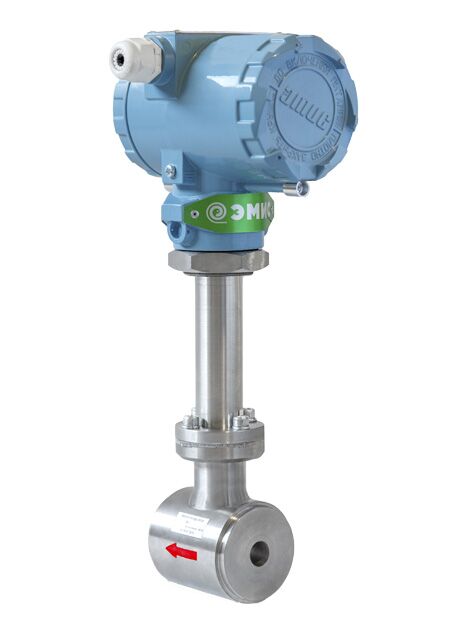

Вихревой расходомер «ЭМИС-ВИХРЬ 200» кислородного исполнения
Равно как и при производстве металлических ротаметров и датчиков давления кислородного исполнения, при сборке расходомера «ЭМИС-ВИХРЬ 200», предполагаемого к использованию на кислороде, используется специальная кислородостойкая смазка и производится обезжиривание проточной части, после чего герметичность прибора проверяется на газовом стенде и (или) гелиевом тече-искателе. Преимущественно, в данном исполнении «ЭМИС-ВИХРЬ 200» эксплуатируется на промышленных предприятиях для определения расхода технического кислорода, в том числе в составе узлов учета.
Наряду с обязательными сертификатами, вихревой расходомер «ЭМИС –ВИХРЬ 200» имеет экспертное заключение о возможности использования для измерения объемного расхода газообразного кислорода.
«Нашими инженерами был самостоятельно организован узел учёта кислорода и диспетчеризация на базе расходомера «ЭМИС-ВИХРЬ 200», при консультации специалистов фирмы «ЭМИС». Данный прибор прост в эксплуатации и наладке, имеет удобный интерфейс программного обеспечения», - говорится в отзыве ОАО «Волгоцеммаш», предприятия, специализирующегося на выпуске промышленного оборудования для строительной индустрии, атомной энергетики, металлургии и горнодобывающей отрасли.
Отметим, что в настоящее время осуществляется аттестация алгоритмов встроенного вычислителя вторичного преобразователя вихревого расходомера «ЭМИС-ВИХРЬ 200» в соответствие с ГСССД МР-134-07, в результате чего станет возможным учитывать объемный расход кислорода в стандартных условиях в коммерческих целях при подключении к электронному блоку расходомера датчиков давления и температуры. Опция для расходомера «ЭМИС-ВИХРЬ 200» в настоящее время доступна для технологического учета и (или) в составе комплексов учета «ЭМИС-Эско 2210» с использованием внешнего вычислителя (корректора).
Несомненным преимуществом «ЭМИС-ВИХРЬ 200» при измерении любого вида газов, в том числе кислорода, является класс точности ±0,7%. Кроме того, набор выходных сигналов позволяет встраивать расходомер в любой технологический процесс:
- Частотно-импульсный (в соответствии с NAMUR NA01);
- ГОСТ IEC 60947-5-6-2017 или «открытый коллектор»);
- Аналоговый: токовый 4…20мА (с NAMUR NE43 или без);
- Цифровой: HART с наличием DD и DTM библиотек;
- USB (технологический);
- Modbus RTU RS-485.
По аналогии с металлическими ротаметрами «ЭМИС-МЕТА 215», имеется возможность заказа счетчика-расходомера «ЭМИС-ВИХРЬ 200» с присоединительными размерами конкурентных аналогов и выбора различного исполнения фланцев.

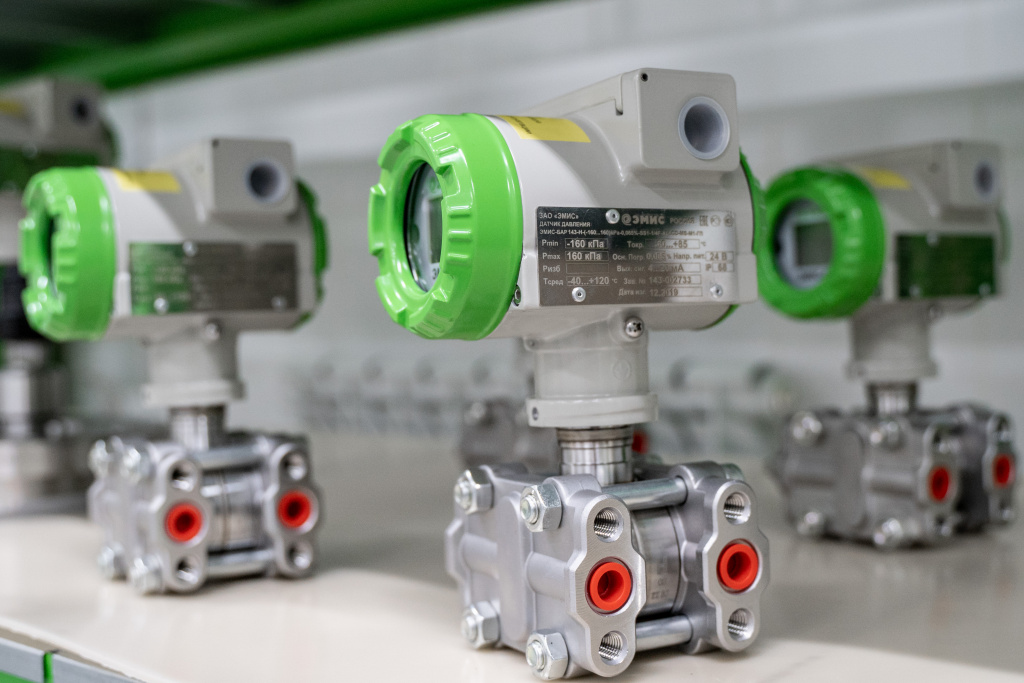

Датчики давления кислорода «ЭМИС-БАР»
Датчики «ЭМИС-БАР», предназначенные для определения давления кислорода, изготавливаются со специальной заполняющей жидкостью, предотвращающей возгорание в случае повреждения мембраны. Как и все приборы ТМ «ЭМИС» кислородного исполнения, преобразователи «ЭМИС-БАР» подвергаются обезжириванию. По техническим характеристикам приборы не уступают ведущим мировым образцам, имея класс точности от 0,04%. Выходные сигналы преобразователей «ЭМИС-БАР» - 4–20 мА + HART с DD-файлами (Device Desription).
В настоящее время компания «ЭМИС» выполняет заказ на партию датчиков «ЭМИС-БАР» кислородного исполнения на замену импортных аналогов для предприятия по переработке драгоценных металлов. В соответствии с требованиями заказчика, датчики избыточного и дифференциального давления имеют класс точности 0,065% и уровень взрывозащиты Exd.
Отметим, что датчики «ЭМИС-БАР» по умолчанию входят в состав узлов (комплексов) учета «ЭМИС-Эско 2210», где в качестве расходомера по умолчанию применяется «ЭМИС-ВИХРЬ 200», также специального кислородного исполнения.
Измерение расхода кислорода узел (комплекс) учета «ЭМИС-Эско 2210» осуществляет в соответствие с ГСССД МР 134-07, при температуре среды от -73 до +150 ˚C и значениях давления от 0,1 до 10 МПа.
Чтобы заказать КИП и А торговой марки «ЭМИС» заполните опросный лист и направьте его на электронный адрес sales@emis-kip.ru.
Специалисты компании подберут выпускаемое оборудование для решения задач учета промышленных газов, в том числе водорода и кислорода.
