Измерения нефти в соответствии с ГОСТ. Правила учета нефти

Измерение количества нефти на всех этапах, от добычи из скважины до переработки и реализации конечному потребителю, требует применения оборудования, отвечающего законодательству о техническом регулировании и метрологическом обеспечении.

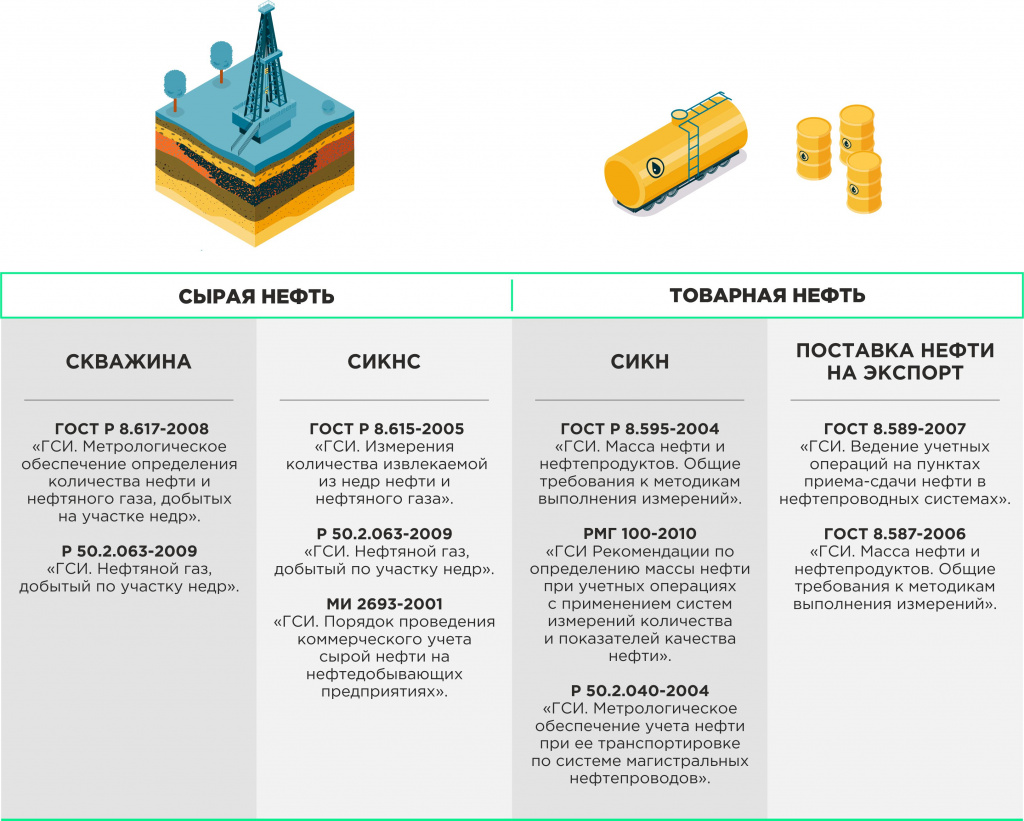

Применяемые методики измерений регламентируются ГОСТами и другими стандартами, разработанными государственной системой обеспечения единства измерений.

Законодательные основы учета нефти

Кроме того, порядок и правила учета нефти утверждены постановлением правительства № 451от 16 мая 2014 года «Об утверждении Правил учета нефти». В данном постановлении перечислены основные технологические процессы, в ходе которых необходимо осуществлять учет:

• добыча;
• подготовка и (или) транспортировка, переработка и (или) потребление нефти, принятой от третьего лица;
• передача третьим лицам для подготовки и (или) транспортировки, переработки и (или) потребления;
• производство широкой фракции легких углеводородов в процессе стабилизации;
• использование для производства нефтепродуктов;
• использование для производственно-технологических нужд и в качестве топлива;
• определение остатков на объектах сбора и подготовки нефти на начало и конец отчетного периода, в том числе после проведения ремонтных работ на объектах сбора и подготовки или переработки;
• определение потерь фактических за отчетный период.;

Учетные операции осуществляются на основе информации, полученной с применением контрольно-измерительных приборов по методикам измерений, отвечающим требованиям законодательства Российской Федерации об обеспечении единства измерений и о техническом регулировании.

Для учета расхода массы сырой и товарной нефти компания «ЭМИС» разработала счетчики количества жидкости «ЭМИС»-МЕРА 300» и кориолисовые расходомеры «ЭМИС»-МАСС 260». Их технические характеристики и преимущества мы рассмотрим в данной статье.

Расходомеры сырой и товарной нефти

Для измерения массы нефтегазоводяной смеси с высоким содержанием растворенного газа и механических примесей вне АГЗУ рекомендуется применять счетчик количества жидкости «ЭМИС»-МЕРА 300». Данный прибор преимущественно устанавливают на промысловых скважинах для осуществления первичного оперативного учета.

Счетчик количества жидкости ЭМИС-МЕРА 300 Применяется также в составе автоматизированных групповых замерных установок бессепарационного типа, в стационарных технологических установках, наземных подвижных средствах заправки и перекачки, а также в системах коммерческого учета (Приказ Минэнерго России N 179 от 15.03.2016 г.)

Учет сырой нефти и нефтегазоводяной смеси счетчиком количества жидкости «ЭМИС»-МЕРА 300» осуществляется в соответствии с ГОСТ Р 8.615-2005.

Особенности и преимущества ЭМИС-МЕРА 300:

• Прямое измерение массы сырой нефти;
• Возможность измерения массового расхода жидкостей с максимальным допустимым содержанием объемной доли свободного газа до 95%;
• Исполнение с электрообогревом для эксплуатации на высоковязких жидкостях;
• Время поверки 40 минут;
• Возможность поверки на универсальных метрологических стендах типа «УПСЖ»;
• Возможность самодиагностики;
• Возможность настройки веса и длительности выходного импульса;
• Съем показаний по протоколу Modbus через интерфейс RS-485 и импульсному выходу;
• Обеспечение безопасности эксплуатации вторичного оборудования КИПиА за счет гальванически развязанных линий интерфейсов;
• Фирменное программное обеспечение «ЭМИС-Интегратор»;
• Часы реального времени и функция архивирования с глубиной архивов: почасовых более 45 суток, посуточных более 366 суток, помесячных более 36 месяцев, поминутных 5,5 дней;
• Коррозионно-стойкое исполнение корпуса и измерительных блоков;

В отзывах о приборе Заказчики отмечают такие преимущества, как стабильность, высокую износостойкость при наличии механических включений и агрессивных химических элементов, простоту эксплуатации и удобство монтажа и демонтажа

«Счетчик жидкости ЭМИС»-МЕРА 300» нами эксплуатируется на устье скважины №150 Рассветного месторождения. Среда - нефтесодержащая жидкость высокой вязкости с парафинистыми включениями. Прибор показал стабильную работу, при этом он прост в монтаже. Кабельный ввод имеет крепление под металлорукав, что гарантирует герметичное присоединение. Корпус датчика обеспечивает надежную влаго- и взрывозащиту. Электроника счетчика позволяет эксплуатировать его со сторонними производителями вторичных приборов. Также реализована схема подключения напрямую в систему телемеханики «ЦДНГ-5». Погрешность измерения удовлетворяет требованию перечня средств измерений ООО «ЛУКОЙЛ-ПЕРМЬ», входящих и не входящих в сферу государственного регулирования», отметили специалисты ПАО «Лукойл».

Счетчики количества жидкости «ЭМИС»-МЕРА 300» успешно эксплуатируются на объектах крупнейших нефтедобывающих компаний, таких как ПАО «Газпром нефть», ПАО АНК «Башнефть», ПАО «Лукойл» и других.

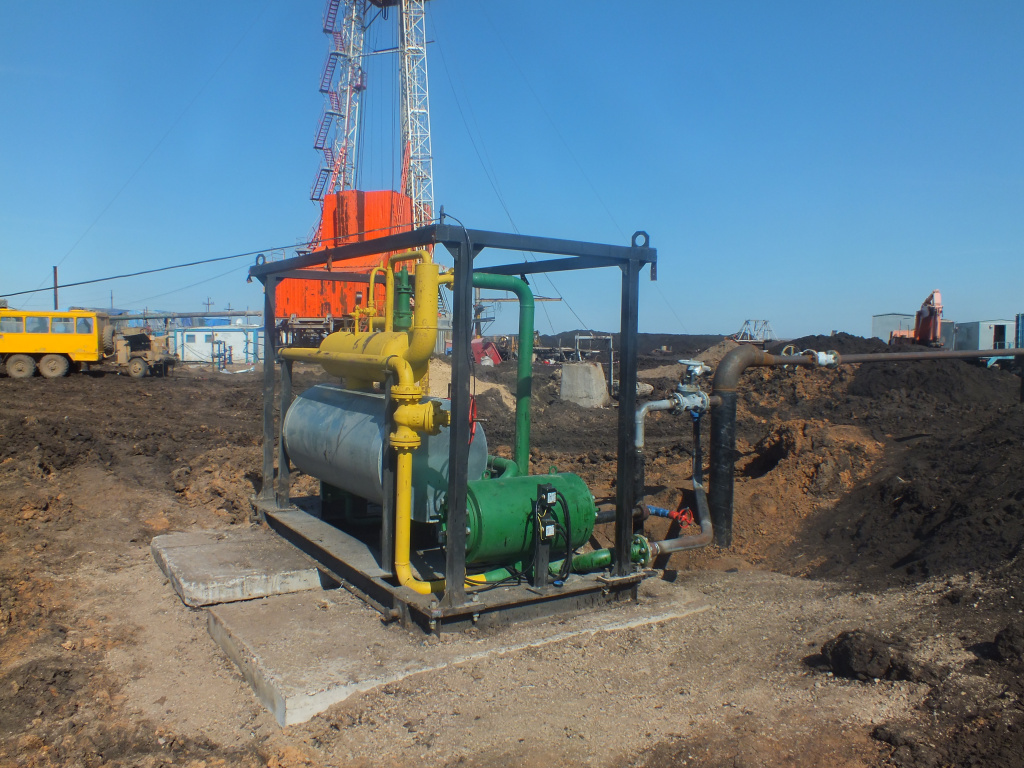

«ЭМИС»-МЕРА 300» на объекте ПАО АНК «Башнефть»

Измерение массы сырой нефти также возможно производить с применением кориолисового расходомера «ЭМИС»-МАСС 260», при условии, что динамическая вязкость измеряемой среды не будет превышать 1500 мПа*с, а максимальное содержание газовых включений составит до 5%. При этом не допускается наличие в потоке механических примесей. Для обеспечения указанных условий эксплуатации рекомендуется применение, в том числе фильтра жидкости, аналогичного «ЭМИС-ВЕКТА 1210» и фильтра газа, аналогичного «ЭМИС-ВЕКТА 1215».

Отметим, что массовые кориолисовые расходомеры «ЭМИС»-МАСС 260» востребованы практически на всех технологических операциях, требующих учета сырой и товарной нефти и определения её качественных характеристик. Прибор применяется в системах автоматического контроля, в стационарных технологических установках, наземных подвижных средствах заправки и перекачки, в составе АГЗУ и СИКН.

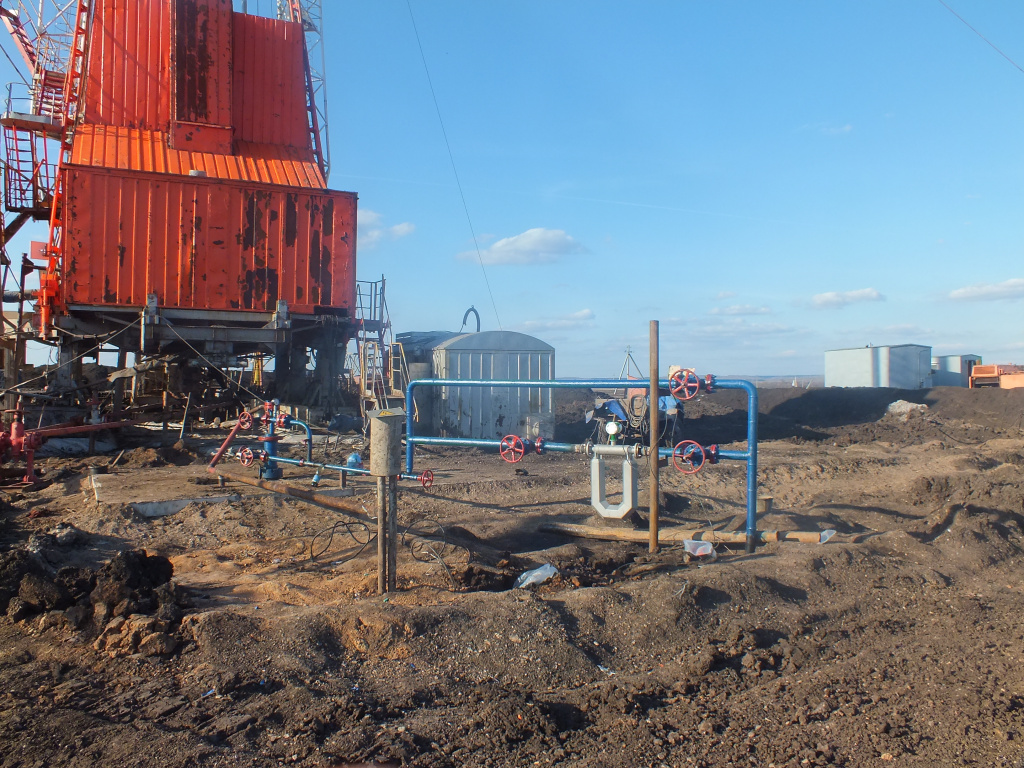

«ЭМИС-МАСС 260» на объекте ПАО АНК «Башнефть»

По сути, прибор «ЭМИС»-МАСС 260» является многопараметрическим или многофункциональным, так как имеет встроенный датчик температуры и аттестованный канал её измерения, и в силу кориолисового метода, лежащего в основе работы прибора, одновременно является средством прямого измерения не только массы, но и плотности и имеет нормированную погрешность в соответствие с утвержденным описанием типа СИ.

«Компьютер чистой нефти» вторичного преобразователя расходомера способен с нормируемой погрешностью вычислять содержание каждого из составляющих двухкомпонентной среды. Кроме этого, счетчик-расходомер с нормируемой погрешностью осуществляет вычисление объемного расхода, а для газа производит эту операцию с приведением результатов измерения и расчета к стандартным условиям.

Подробнее о технических характеристиках и сертификации прибора можно узнать в разделе «Продукция».

Кориолисовый расходомер ЭМИС-МАСС 260 В интегральном исполнении электронный блок встроен непосредственно в корпус измерительного прибора.

Особенности и преимущества ЭМИС-МАСС 260:

• Относительная погрешность от 0,1 %;
• Максимальное давление измеряемой среды до 25 Мпа;
• Измерение плотности от 1кг/м2;
• Наличие дополнительных выходных сигналов:

  • 2 пассивных токовых выхода 4-20мА (в т.ч. один выход с цифровым протоколом HART);
  • 3 импульсных выхода с возможностью выбора режима работы «активный/пассивный»;
  • Выходной интерфейс ETHERNET с протоколом Modbus TCP-IP;
  • Дискретный выход, работающий в режиме дозатора или сигнализатора неисправности;
• Возможность эксплуатации на высоковязких жидкостях и жидкостях с газовыми включениями до 5%;
• «Компьютер чистой нефти» с аттестованными алгоритмами вычисления и нормированной погрешностью;
• Оснащение двумя картами регистров Modbus на выбор: ЭМИС или адаптированной под Prolink;
• Отсутствие погрешности по токовому выходу;
• Отсутствие дополнительной погрешности при измерении реверсивного потока;
• Автоматическая коррекция по давлению: разъем на коммутационной плате для подключения датчика давления;
• Интервал между поверками 5 лет;
• Возможность имитационной поверки;
• Бесплатное фирменное сервисное и диагностическое программное обеспечение «ЭМИС-Интегратор».

Более подробно остановимся на преимуществах прибора, имеющих значение для учета нефти и нефтепродуктов. Как уже говорилось ранее, в 2019 году компания «ЭМИС» аттестовала алгоритмы «Компьютера чистой нефти», что отражено в описании типа СИ на расходомер. Данная функция позволяет вычислять содержание нефти и воды, присутствующих в водонефтяном потоке путем сравнения показаний плотности водонефтяной смеси с эталонными (заданными) плотностями чистой нефти и воды. В описании типа СИ и в руководстве по эксплуатации на расходомер приведена формула, по которой рассчитывается нормируемая погрешность этих вычислений.

Получаемые с «Компьютера чистой нефти» данные возможно использовать как для коммерческого учета, так и для первичного технологического учета, когда нефтегазоводяная жидкость со скважины поступает в АГЗУ, и до проведения сепарации необходимо знать процент содержания нефти и воды.

Для работы на средах с содержанием с H2S, расходомеры «ЭМИС»-МАСС 260» сертифицированы в соответствии с требованиями ГОСТ Р 53679-2009 (ИСО 15156-1:2001) и ГОСТ Р 53678-2009 (ИСО 15156-2:2003) «Нефтяная и газовая промышленность. Материалы для применения в средах, содержащих сероводород, при добыче нефти и газа».

Кроме этого, приборы сертифицированы по европейским стандартам:

• Atmosphères Explosibles Directive 2014/34/EU (ATEX) – взрывоопасные среды;
• Pressure Equipment Directive 2014/68/EU (PED) – оборудование, работающее под избыточным давлением;
• Electromagnetic compatibility Directive 2014/30/EU (EMC) электромагнитная совместимость.

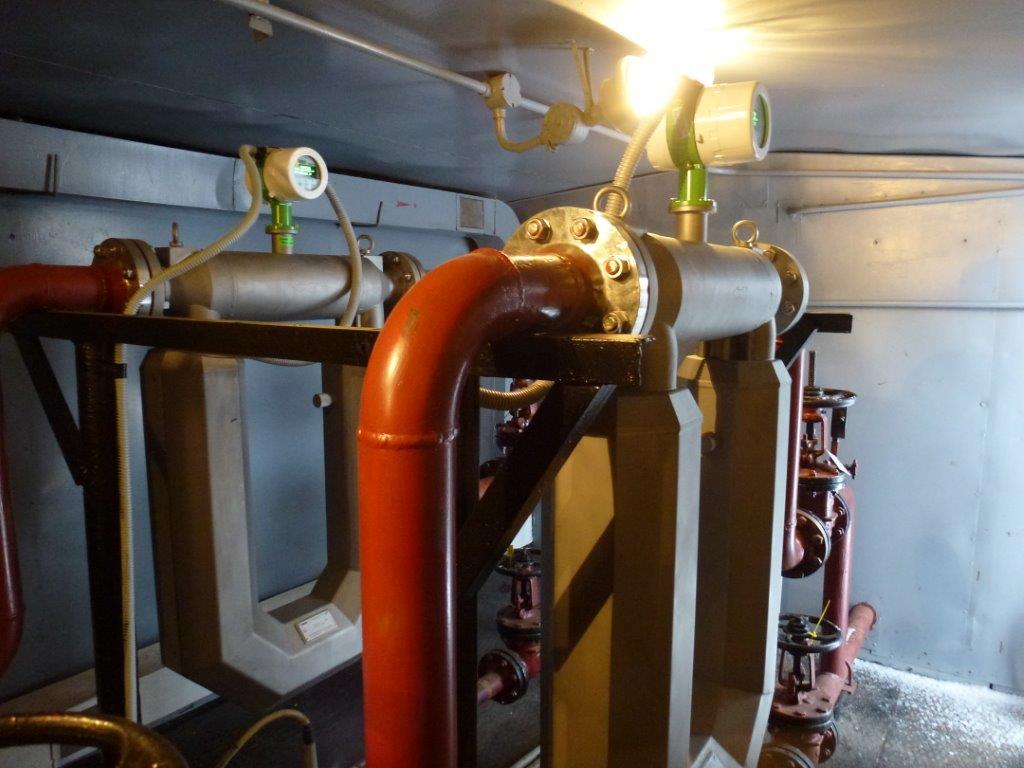

Расходомеры «ЭМИС»-МАСС 260» в составе СИКН и АГЗУ

АГЗУ в нефтяной промышленности устанавливаются непосредственно на месторождениях для определения дебита нефтяных скважин и управления технологическим процессом нефтедобычи.

В составе автоматизированных групповых замерных установок в качестве счетчиков жидкости применяются кориолисовые расходомеры, осуществляющие прямое измерение массового расхода и массу сырой нефти.

Для учета товарной нефти применяются СИКН - системы измерения количества нефти в соответствие с ГОСТ Р 8.595-2004. Настоящий стандарт распространяется на методики выполнения измерения массы товарной нефти и нефтепродуктов в сферах государственного метрологического контроля и надзора.

СИКН представляют собой узлы учета нефти, преимущественно включающие в себя:

• Блок фильтров (при отсутствии фильтров в БИЛ);
• БИЛ – блок измерительных линий;
• БИК – блок измерений показателей качества нефти и нефтепродуктов;
• ПЗУ – пробозаборное устройство;
• ПУ – поверочная установка;
• СОИ – система сбора и обработки информации.

Более подробно составы каждого блока описаны в ГОСТ 34396-2018. В данном нормативном документе также перечислены требования к применяемому оборудованию по надежности, электромагнитной совместимости, устойчивости к внешним воздействиям и взрывобезопасности.

Необходимо отметить, что за 2019-2020 год компания «ЭМИС» поставила порядка 600 расходомеров «ЭМИС»-МАСС 260» для комплектации АГЗУ и СИКН на объектах таких крупнейших нефтедобывающих компаний, как: ПАО «Газпром нефть», ПАО «Лукойл», ПАО АНК «Башнефть», ПАО «Татнефть», ПАО «Сургутнефтегаз» и других.

Чтобы заказать оборудование нашей торговой марки заполните опросный лист и отправьте его на электронную почту sales@emis-kip.ru.

Если у вас остались вопросы по учету нефти расходомерами ЭМИС, вы можете задать их инженерам компании:
