      Ротаметр ЭМИС-МЕТА 215 и импортный аналог

      Главная
      —
      О компании
      —
      Пресс-центр
      —
      Статьи
      —Ротаметр ЭМИС-МЕТА 215 и импортный аналог
      28 февраля 2024

      Компания «ЭМИС» вошла в число лидеров по поставкам импортозамещающего оборудования на промышленные предприятия страны. Аналогичные технические характеристики, строительные размеры и типы присоединения к процессу позволяют легко переходить на КИПиА нашей торговой марки без проведения огневых работ на объекте.

      При этом, зачастую, оборудование «ЭМИС» является единственной альтернативой импортным приборам. Например, когда требуется аналог популярного ротаметра зарубежного производства, вне конкуренции оказывается ЭМИС-МЕТА 215! В данной статье проведем разбор технических характеристик и функциональных возможностей.

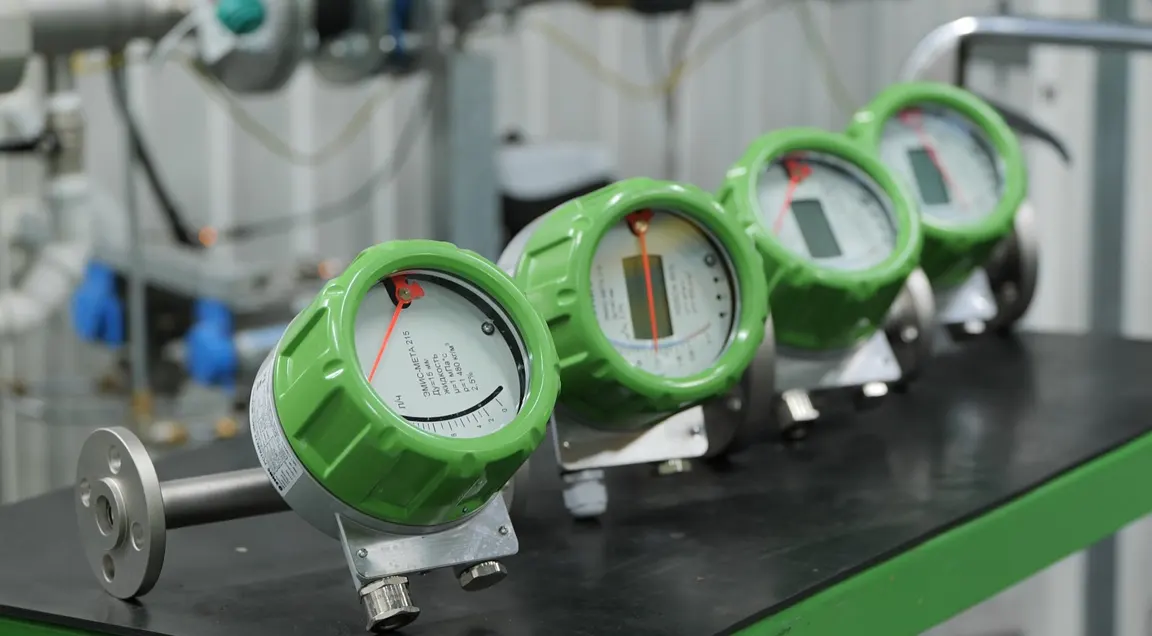

      Ротаметры ЭМИС-МЕТА 215

      В проведенной ниже таблице 1 представлены параметры условий технологического процесса и конструктивных особенностей ротаметров ЭМИС-МЕТА 215 и импортного аналога.

      Таблица 1

      Характеристики ЭМИС-МЕТА 215 Аналог
      Диаметр трубопровода Ду 15- Ду150 Ду 15- Ду150
      Тип присоединения к трубопроводу Фланцевое, резьбовое, молочная гайка Фланцевое, резьбовое, молочная гайка, приварное
      Требования к прямым участкам ≥ 5x DN до устройства;
      ≥ 5x DN после устройства
      ≥ 5x DN до устройства;
      ≥ 3x DN после устройства
      Строительная длина (от фланца до фланца) 250 мм
      Спец. исполнение по размерам заказчика
      250 мм,
      300 мм.
      Динамический диапазон 1:10 1:10,
      1:100 (опционально)
      Полный диапазон расхода, м3/ч (жидкость) от 0,0025 до 100 0,001 до 170
      Полный диапазон расхода, м3/ч (газ) от 0,07 до 3000 от 0.035 до 1576.923
      Температура процесса, °С -80 …+420 от -80 до+300
      (-196 до +400 опционально)
      Давление процесса до 25 МПа до 25 МПа
      (до 40 МПа, до 109 МПа опционально)
      Температура окружающей среды °C от -60 до +70 от -40 до +120 (по РЭ)
      Материал проточной части нержавеющая сталь, PTFE, гигиеническое исполнение. нержавеющая сталь, хастеллой, керамический поплавок с футерованной проточной частью PTFE, титан, PTFE, инконель, гигиеническое исполнение
      Наличие ЖК индикатора да да
      Наличие предельного выключателя да да
      Рубашка обогрева да да
      Горизонтальное исполнение да да
      Исполнение для нисходящего потока нет да

      Как видим из сравнительной таблицы, основные строительные и монтажные размеры, а также типы присоединения к трубопроводу и допустимые условия технологического процесса у ротаметров ЭМИС-МЕТА 215 и импортного аналога являются идентичными.

      Стоит добавить, что наши заказчики имеют возможность купить ротаметры ЭМИС-МЕТА 215 с фланцами, соответствующими стандартам: ГОСТ 33259, EN1092-1 (DIN 2513), ASME/ANSI на выбор, а также с муфтовым соединением «молочная гайка» по DIN 11851 и зажимным соединением типа TRI-CLAMP.

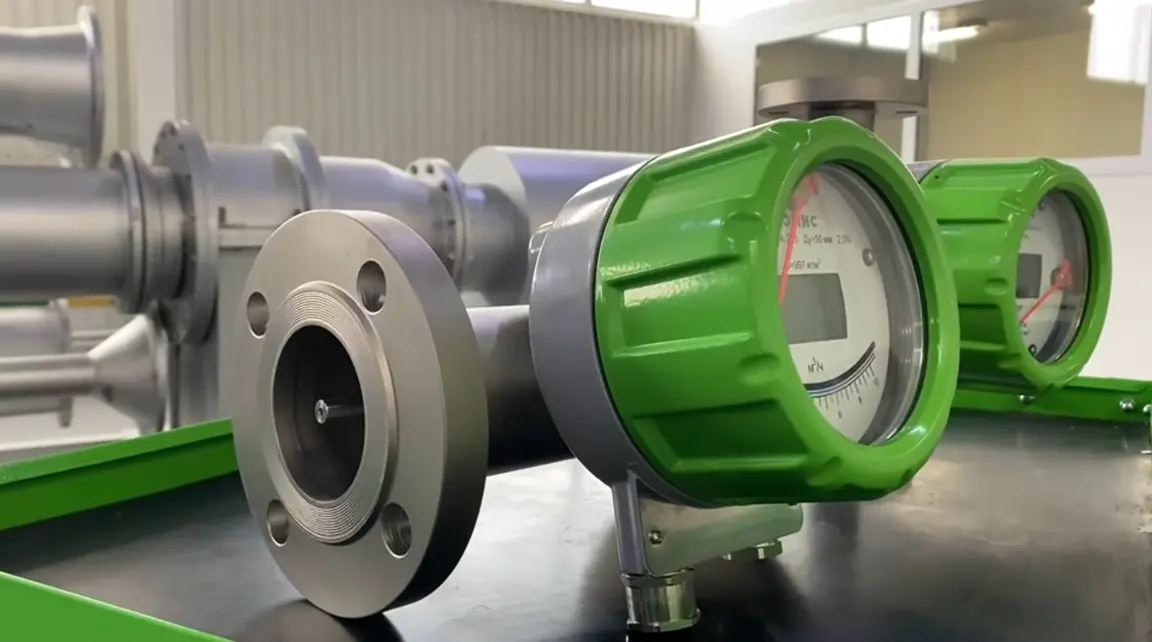

      ротаметры ЭМИС-МЕТА 215 с фланцами

      По своим техническим характеристикам и функциональным возможностям ротаметры ЭМИС-МЕТА 215 также соответствуют уровню импортных аналогов. В частности, сопоставимыми являются выходные сигналы: стрелочный индикатор, 4..20 мА, HART, до 2-х предельных выключателей, NAMUR.

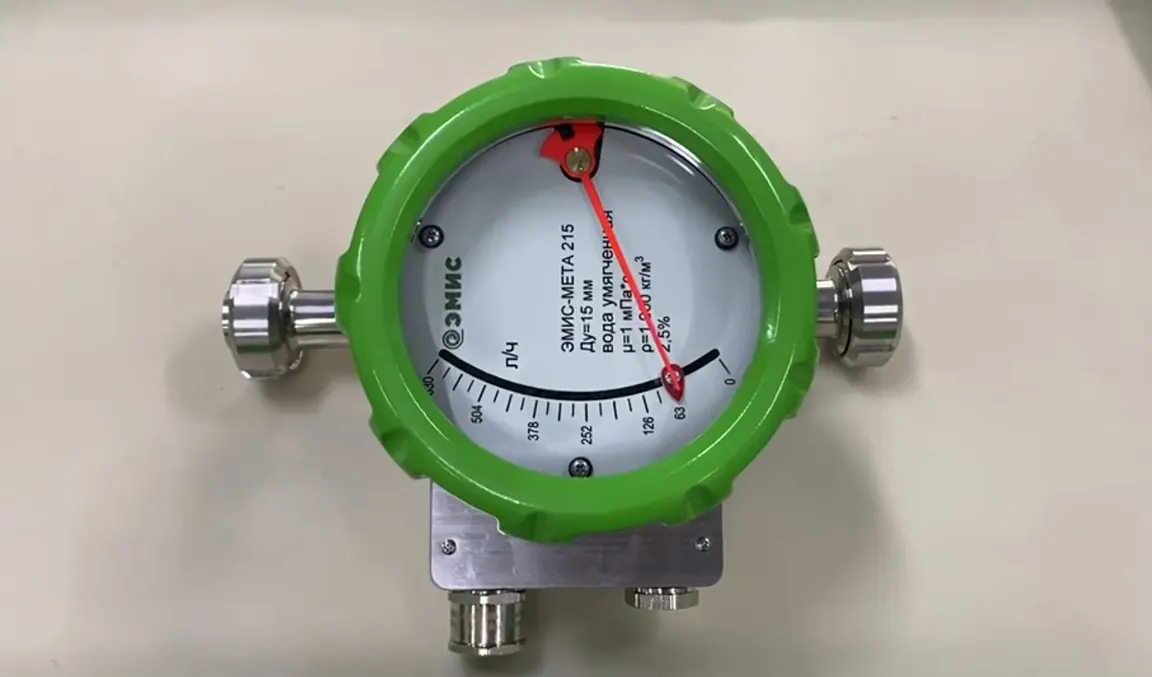

      ротаметр ЭМИС-МЕТА 215

      Межповерочный интервал для ЭМИС-МЕТА 215 составляет 5 лет. Еще один такой важный критерий, как класс точности, также не имеет существенных отличий: основная приведенная погрешность для ЭМИС-МЕТА 215 составляет ±1,5; ±2,5; ±4,0 %. При этом стоит отметить, что ротаметры ЭМИС-МЕТА 215 имеют действующий сертификат соответствия ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».

      Уровни взрывозащиты ротаметров ЭМИС-МЕТА 215 и импортного аналога представлены в таблице 2.

      Таблица 2

      ЭМИС-МЕТА 215 Аналог

      Исполнение Ex:

      1Ex ib IIB/IIC T1/T2/T3/T4 Gb X
      Ex ib IIIB/IIIC T420°C/T295°C/T195°C/T130°C Db X

      Исполнение Вн:

      1Ex db IIB/IIC T1/T2/T3/T4 Gb X
      Ex tb IIIB/IIIC T420°C/T295°C/T195°C/T130°C Db X

      Исполнение Gbc:

      II Gb c T1/T2/T3/T4 X
      III Db c T420°C/T295°C/T195°C/T130°C Х

      ТС RU С-DE.ГБ04.В.00713 (до 27.04.2023)

      1Ex ia IIВ T6…Т2 Gb
      Ex ia IIIС Т70°C…Т300°C Db

      Ротаметры Н250/М8-Ех:

      1Ex ia IIС Т6…Т3
      Gb ХII Gb с Т6…Т3 Х
      Ex ia IIIС Т75°C…Т200°C
      Db ХIII Db с Т75°C…Т200°C Х3

      Ротаметры Н250/М40-Ех:

      1Ex db IIС Т6…T1 Gb
      Х1Ex ia IIС Т6…Т1 Gb
      Х0Ex ia IIВ Т6…Т1 Gа
      ХII Gb с Т6…Т1
      Х2Ex nA IIС Т6…Т1 Gc
      Х2Ex nA IIС Т6…Т1 Gc
      ХEx ia IIIС Т85°C
      DbEx tb IIIC T70°С… Т300°C Db
      ХIII Db с Т70°C… Т300°C Х3


      Рассматривая ротаметр ЭМИС-МЕТА 215 в качестве аналога импортному прибору, стоит обратить внимание не только на идентичные технические параметры, но также и на такое преимущество прибора торговой марки ЭМИС, как наличие всей необходимой разрешительной документации и добровольной сертификации в соответствии с требованиями законодательства Российской Федерации.

      Сертификаты ЭМИС-МЕТА 215

      • Свидетельство об утверждении типа средства измерения в РФ;
      • Сертификаты о признании утверждения типа СИ: в Республике Казахстан, Узбекистан, Туркменистан, Кыргызстан, Беларусь;
      • Сертификат соответствия ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»;
      • Сертификат соответствия ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением»;
      • Декларация о соответствии ТР ТС 020/2011 «Электромагнитная совместимость технических средств»;
      • Декларация о соответствии ТР ТС 032/2013 «О безопасности оборудования работающего под избыточным давлением»;
      • Отказное письмо по оформлению документации ТР ТС 010/2011 «О безопасности машин и оборудования»;
      • Сертификат соответствия ГОСТ Р 53679-2009, ГОСТ Р 53678-2009 «Применение в средах, содержащих сероводород»;
      • Сертификат соответствия ГОСТ Р МЭК 61508-1-2012 «Функциональная безопасность SIL2»;
      • Сертификат соответствия ГОСТ Р 52931-2008 «Виброустойчивость»;
      • Экспертное заключение о соответствии единым санитарно-эпидемиологическим и гигиеническим требованиям к продукции;
      • Добровольный сертификат соответствия GEST 79/82 - Конструкционные материалы для применения в условиях контакта с хлором;
      • Добровольный сертификат соответствия СДС "ИНТЕРГАЗСЕРТ" (ПАО "Газпром")
      • Заключение о подтверждении производства продукции на территории РФ в соответствии с Правилами выдачи заключения о подтверждении производства промышленной продукции на территории Российской Федерации, утвержденными постановлением Правительства Российской Федерации от 17 июля 2015 г. № 719.

      Являясь лидером отечественного приборостроения, сегодня компания «ЭМИС» выпускает самую широкую линейку КИПиА, закрывая потребности заказчика в качественном отечественном оборудовании.

      Для корректного подбора средств измерения, необходимо заполнить опросный лист с указанием данных о технологическом процессе и параметрах прибора и отправить на почту sales@emis-kip.ru.

      Назад к списку
      • Новости
      • Статьи
      • Выставки
      О компании
      О компании
      Свидетельства и патенты
      Фотогалерея
      Вакансии
      Производственная практика
      Продукция
      Ротационные счётчики газа
      Датчики давления
      Ротаметры
      Массовые кориолисовые расходомеры
      Вихревые расходомеры
      Электромагнитные счетчики, расходомеры
      Сигнализаторы уровня
      Уровнемеры
      Теплосчетчики
      Узлы учета
      Крыльчатые расходомеры
      Счетчики количества жидкости
      Мобильные комплексы учета
      Индикаторы потока жидкости и газа
      Скважинные расходомеры
      Контроллеры и вычислители
      Термоэлектрогенераторы
      Сопутствующее оборудование
      Функциональная аппаратура
      Сервис
      Сервис и ремонт
      Сервисные центры
      Сервисные центры ЭМИС-РГС
      Метрология
      ПО «ЭМИС-Интегратор»
      Часто задаваемые технические вопросы
      Опыт эксплуатации
      Документация
      Пресс-центр
      Контакты
      +7 (351) 729-99-12
      +7 (351) 729-99-12
      8 (800) 301-66-88
      Заказать звонок
      E-mail
      sales@emis-kip.ru
      Адрес
      Челябинск, Комсомольский проспект, д. 29, стр. 7
      Режим работы
      Пн. – Пт.: с 8:00 до 17:00
      sales@emis-kip.ru
      Челябинск, Комсомольский проспект, д. 29, стр. 7
      АО «ЭМИС» ИНН 7729428453 Политика конфиденциальности
      ru
      en
      ru
