Контроль уровня среды – одна из важных задач в автоматизированных системах управления на производстве. Например, при включении и выключении насосов или при открытии и закрытии клапана необходимо знать, присутствует ли среда в точках контроля. Для получения данной информации применяются датчики уровня различных принципов действия: гидростатические сигнализаторы, поплавковые и другие. Простым и универсальным решением являются вибрационные сигнализаторы уровня, в частности ЭМИС-СИГНАЛ.
Сигнализаторы уровня ЭМИС-СИГНАЛ способны решить задачи контроля уровня как жидких, так и сыпучих сред в технологических и аварийных системах сигнализации и автоматического контроля.
Области применения:
- Защита от переливов;
- Аварийные сигналы при достижении высокого и низкого уровня;
- Мониторинг и управление для защиты насосов от сухого хода;
- Обнаружение образования осадка.
Вибрационные сигнализаторы уровня, принцип действия
Работа сигнализаторов уровня вибрационного типа осуществляется по принципу камертона. Под действием пьезоэлектрического кристалла вилка сигнализатора колеблется с частотой около 1200 Гц в исполнении для жидких сред и 150 Гц для сыпучих. При погружении вибрирующей вилки в контролируемую среду частота колебаний меняется. Это изменение регистрируется электроникой, которая переключает состояние выходных контактов.

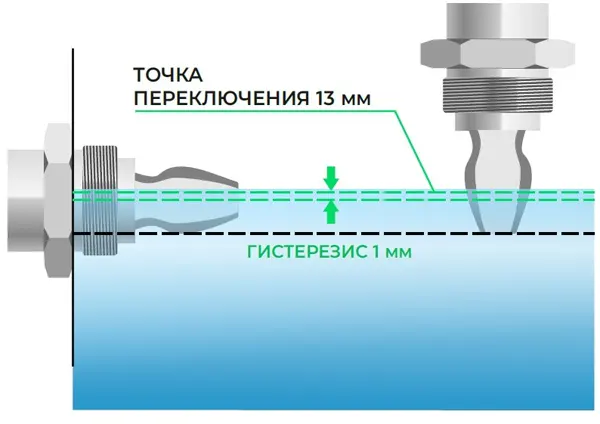

В зависимости от плотности жидкости точка переключения может быть разной. Например, для воды она составляет примерно 13 мм от кончика вилки по вертикали и горизонтального края вилки. Гистерезис точки переключения составляет около ± 1 мм.
Отметим, что такой принцип контроля предельного уровня является одним из самых надежных, поскольку не зависит от положения установки, наличия пены, а также вязкости среды и размера фракции.

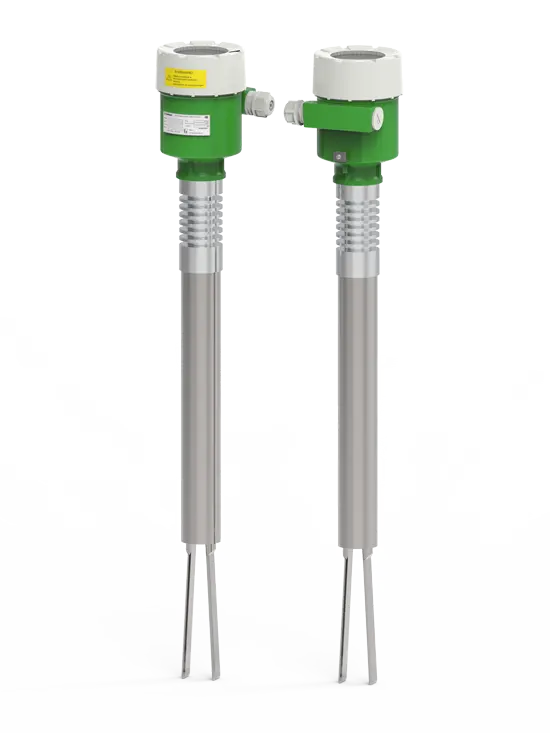

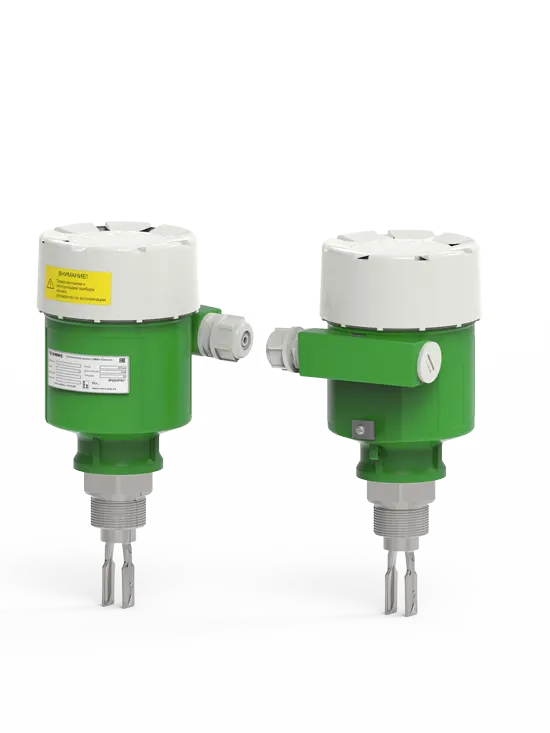

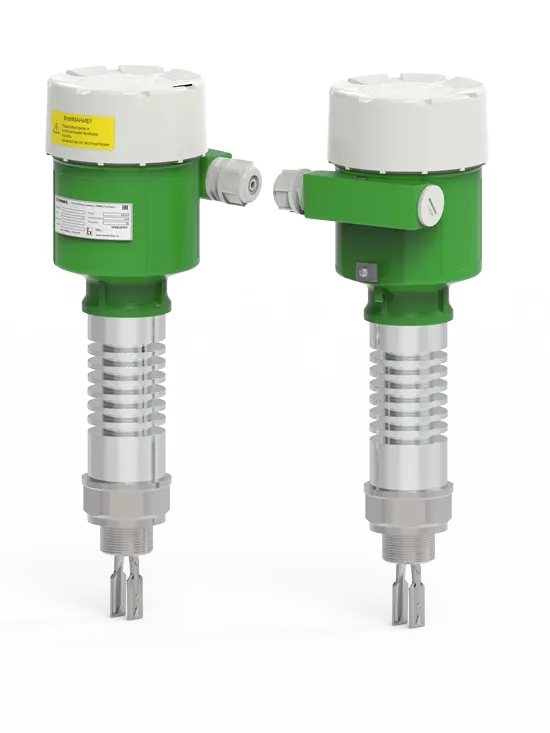

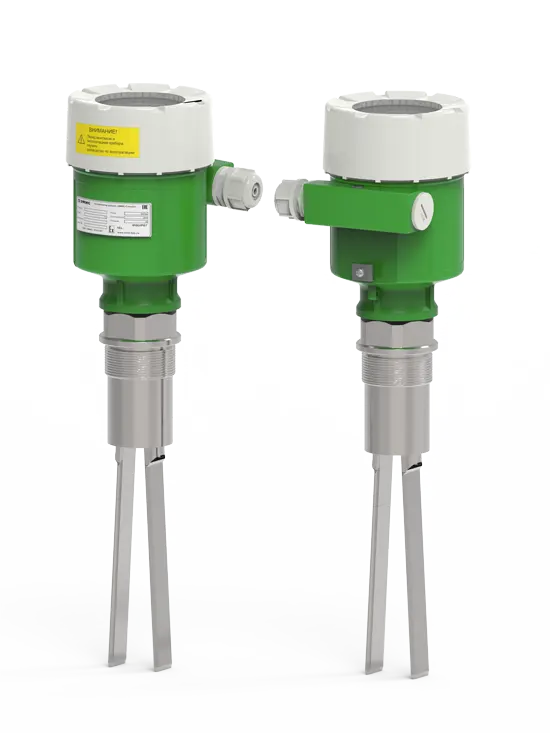

Датчики уровня ЭМИС-СИГНАЛ, особенности и преимущества
Сигнализаторы уровня ЭМИС-СИГНАЛ выпускаются как в общепромышленном, так и во взрывозащищенном исполнении типа Ехt, Exd в соответствии с ТР ТС 012/2011. Приборы способны работать при температуре измеряемой среды от -60 до +75 градусов Цельсия. При этом диапазон температуры измеряемой среды составляет – 60…+290 °С. Датчики уровня ЭМИС имеют уровень пылевлагозащиты IP 66/67, что допускает их установку, как в помещении, так и на открытом воздухе. Благодаря отсутствию движущихся частей, вибрационные датчики уровня не подвержены механическому износу. Кроме того, надежность обеспечивается материалами изготовления - алюминиевого сплава для корпуса электронного блока и нержавеющей стали для вибрирующей вилки. Если измеряемая среда является агрессивной, то вибрирующую вилку дополнительно покрывают фторопластом. Отметим, что по специальному заказу длина вибрирующей вилки при работе на жидкости может быть увеличена до 6 000 мм. Предел избыточного давления контролируемой среды составляет от 0,1 до 6,3 Мпа.
В числе преимуществ ЭМИС-СИГНАЛ также следует отметить возможность применения в системах ПАЗ SIL2 в соответствии с ГОСТ Р МЭК 61508 (IEC 61508).

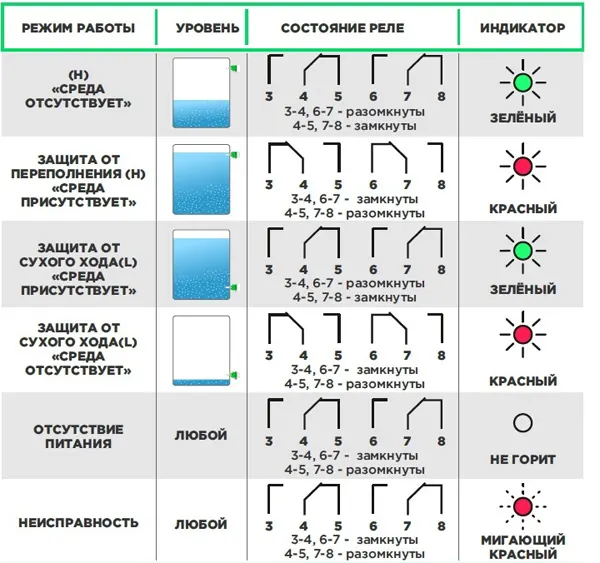

Выходные сигналы и индикация
Сигнализатор уровня ЭМИС-СИГНАЛ имеет две пары нормально замкнутых и нормально разомкнутых контактов. Их переключение происходит в соответствии с установками сигнализации верхнего или нижнего уровня и наличия контакта со средой. Светодиод, расположенный в электронике, осуществляет индикацию состояния контактов.

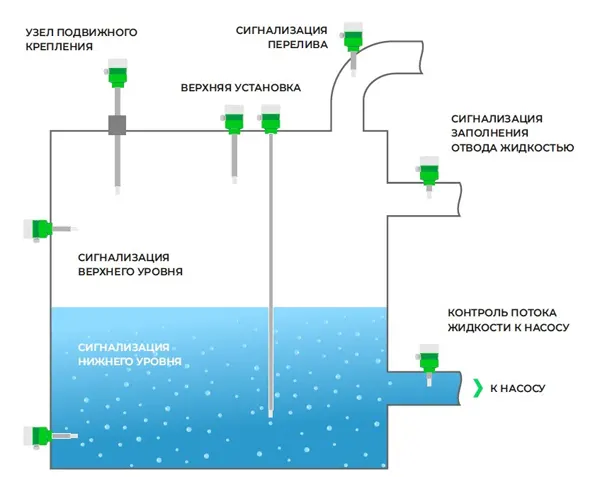

Установка вибрационных сигнализаторов уровня, особенности монтажа
Способ присоединения к процессу приборов ЭМИС-СИГНАЛ может быть фланцевым либо резьбовым. Установка производится различными способами в горизонтальном и вертикальном положении, в зависимости от его функционального назначения и конструкции резервуара либо трубопровода. При этом чувствительный элемент прибора должен располагаться на высоте желаемой точки переключения. Не следует размещать сигнализатор в зоне струи заполнения, поскольку это может привести к ошибочным срабатываниям. Также во избежание некорректной работы не допускается налипание контролируемой среды на вилку. В случае монтажа на трубопровод, вилка должна быть расположена вдоль направления течения потока. После сдачи в эксплуатацию ЭМИС-СИГНАЛ не требует специального обслуживания.
Сигнализаторы уровня ЭМИС-СИГНАЛ вошли в комплексные поставки на нефтеперерабатывающие заводы, на объекты химической промышленности, предприятия пищевой отрасли, сельского хозяйства и другие.
Купить сигнализатор уровня торговой марки ЭМИС возможно после заполнения опросного листа с указанием требуемого исполнения прибора (для сыпучих или жидких сред), а также указанием условий эксплуатации. Опросный лист следует направить на адрес электронной почты sales@emis-kip.ru.
