Компания «ЭМИС» продолжает модернизацию своего вихревого расходомера, предлагая заказчикам удобство в эксплуатации при измерении газа, пара и жидкости, сравнимое с лучшими зарубежными аналогами. В результате опытно-конструкторских работ в продуктовой линейке появился счетчик-расходомер вихревой «ЭМИС-ВИХРЬ 200» с встроенным в сенсор изгибающего момента датчиком температуры и датчиком давления, встроенным в корпус первичного преобразователя! При этом следует отметить, что с 2020 года (описание типа СИ №56626/2 от 03.02.2020) ЗАО «ЭМИС» выпускает вихревые преобразователи расхода с аттестованным вычислителем, встроенным в электронный блок прибора. Также следует обратить внимание, что с июля 2022 года (описание типа СИ № 86309-22 от 29 июля 2022 года) межповерочный интервал вихревых расходомеров торговой марки «ЭМИС» составляет 5 лет! И, в соответствии с утвержденной методикой, поверка расходомера возможна без демонтажа с трубопровода и остановки технологического процесса!
Явным и очевидным преимуществом модификации вихревого счетчика-расходомера «3 в 1» является его конструктивное исполнение, которое обладает функциональными свойствами узла учета. При этом нет необходимости монтировать датчики давления и температуры на трубопроводе в непосредственной близости с прибором, в результате чего имеет место экономия на кабелях, дополнительном вычислителе (корректоре), монтажных устройствах, прямых участках, а также последующих расходах на поверке при истечении межповерочного интервала.
Конструктивно «ЭМИС-Вихрь 200» («3 в 1») может быть:
- со встроенным преобразователем температуры (аналог Rosemount 8800 с функцией MultiVariable, Optiswirl 4200, Prowirl F200, Prowirl R);
- со встроенным преобразователем температуры и датчиком давления на корпусе первичного преобразователя (аналог Rosemount 8800, Prowirl F 200, Prowirl R от Endres+Hauser, Optiswirl 4200 от Krohne);
- с преобразователем температуры и датчиком давления на корпусе первичного преобразователя.
Встроенный преобразователь температуры расположен в сенсоре изгибающего момента в проточной части прибора, внешний – монтируется на корпусе расходомера.

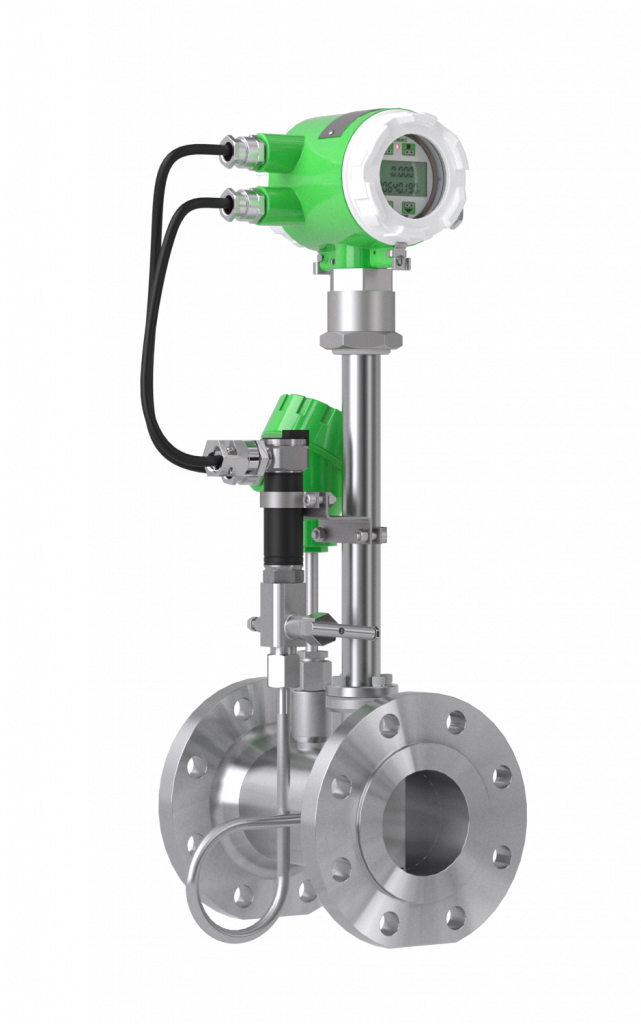

Фото: Расходомер «ЭМИС-ВИХРЬ 200»
Датчик давления крепится к стойке расходомера с помощью кронштейна. При его монтаже на проточную часть используются трубка отбора давления и клапанный блок.
Оба описанных выше исполнения предусмотрены обновленным описанием типа СИ на расходомер-счетчик вихревой «ЭМИС-ВИХРЬ 200» № 86309-22 от 29 июля 2022 года.
Данные о температуре и давлении измеряемой среды передаются в электронный блок вторичного преобразователя счетчика-расходомера, который в соответствии с аттестованными алгоритмами вычисляет:
- массу пара и воды по ГСССД МР 147-2008;
- объемный расход в стандартных условиях азота, кислорода, аргона, ацетилена, водорода и диоксида углерода по ГСССД МР 134-2007;
- объемный расход воздуха в стандартных условиях по ГСССД 8-79;
а также приводит расход природного газа и попутного нефтяного газа (ПНГ) к стандартным условиям в соответствии с методиками ГОСТ Р 8.662-2009, ГОСТ 30319.2-2015, ГОСТ 30319.3-2015 и ГСССД МР 113-03 соответственно. При этом следует обращать внимание на ограничения по давлению и температуре измеряемой среды, предусмотренные алгоритмами ГСССД и ГОСТ.
| Измеряемая среда | Нормативный документ | Давление (абс), МПа | Температура, С | Дополнительные ограничения |
|---|---|---|---|---|
| Вода | ГСССД МР 147-2008 | от 0,1 до 25 | от 0 до 450 | - |
| Насыщенный пар | от 0,1 до 21,5 | от 100 до 371,85 | Степень сухости от 0,8 до 1 | |
| Перегретый пар | 0,1 до 25 | от 100 до 450 | - | |
| Влажный нефтяной газ | ГСССД МР 113-03 | от 0,1 до 15 | от -10 до 227 | Сумма компонентов от 97,98 до 100 % |
| Природный газ | ГОСТ Р 8.662-2009 | от 0,1 до 30 | от -23,15 до 76,85 | Сумма компонентов от 99,95 до 100,05 % |
| ГОСТ 30319.2-2015 | от 0,1 до 7,5 | от -23,15 до 76,85 | Плотность от 0,66 до 1,05 кг/м3 | |
| ГОСТ 30319.3-2015 | от 0,1 до 30 | от -23,15 до 76,85 | Сумма компонентов от 99,85 до 100,15 % | |
| Воздух | ГСССД 8-79 | от 0,1 до 15 | от -60 до 450 | - |
| Азот, ацетилен, кислород, аммиак, аргон, водород | ГСССД МР 134-2007 | от 0,1 до 10 | от -73,15 до 151,85 | - |
| Диоксид углерода | ГСССД МР 134-2007 | от 0,1 до 10 | от -53,15 до 151,85 | - |
Отметим, что аттестация алгоритмов вычисления массы воды и пара и приведения объемного расхода природного газа и ПНГ к стандартным условиям в рамках описания типа средства измерения была реализована, как уже говорилось выше, еще в 2020 году. Исполнение прибора с расширенной версией электронного блока со встроенным вычислителем и возможностью осуществления измерений и последующих вычислений без внешнего корректора (контроллера) оказалось востребованным заказчиками. Теперь счетчик-расходомер «ЭМИС-ВИХРЬ 200» получил встроенный датчик температуры и датчик давления, монтируемый на проточной части, то есть, стал единым средством измерения с возможностью вычисления массы пара и объемного расхода газа в стандартных условиях. При этом, в соответствии с утвержденным ОТ СИ и методикой поверки, межповерочный интервал 5 лет распространяется и на сам расходомер, и на входящие в его состав датчики давления и температуры! Такое техническое решение, именно, с пятилетним межповерочным интервалом на настоящий момент на рынке является уникальным!
Дополнительно важно обратить внимание, что обновление типа средства измерения на расходомер-счетчик вихревой «ЭМИС-ВИХРЬ 200» коснулось, в том числе и нижнего значения температуры измеряемой среды, и в настоящее время к заказу стало доступным криогенное исполнение прибора с возможностью эксплуатации при температуре измеряемой среды до - 200 º С. Также были добавлены новые уровни взрывозащиты ЕхIIIВ, ЕхIIIС, ЕхiaIIIВ, ЕхiaIIIC, ВнIIIС позволяющая применять контрольно-измерительные приборы в зонах, опасных по воспламенению горючей пыли. Это зоны класса 20, 21, 22 или 21 и 22 помещений и наружных установок, в которых могут образовываться смеси, отнесенные к подгруппам IIIA, IIIB и IIIC по ГОСТ 60079-10-2-2011.
Кроме перечисленных выше новых функциональных возможностей, счетчик-расходомер «ЭМИС-ВИХРЬ 200» обладает также дополнительными конкурентными преимуществами:
- Высокой точностью измерений для вихревого расходомера в России и за рубежом: ±0,5% для жидких сред и ±0,7% для газовых сред;
- Отсутствием дополнительной погрешности по токовому выходу;
- Способностью сохранять класс точности 0,5% при содержании в жидкости газовых включений до 2,5%; класс точности 1% и 1,5% при наличии газовой фазы до 4% и сохранять работоспособность с погрешностью ± 6,5% при содержании газа в жидкости до 15%;
- Возможностью эксплуатации при температуре окружающей среды до -60º С без дополнительных средств термоизоляции и обогрева;
- Возможностью изготовления приборов с монтажными и присоединительными размерами конкурентных российских и зарубежных аналогов;
- Наличием рудничного исполнения для применения в подземных разработках шахт и рудников, в которых существует опасность присутствия рудничного газа, горной пыли.
- Наличием фирменного сервисного и диагностического ПО «ЭМИС-Интегратор».
Чтобы заказать прибор, заполните, пожалуйста, опросный лист и направьте его на электронную почту: sales@emis-kip.ru. Тел. 8 800 500 22 81 (бесплатно по России)
