Индикатор датчика давления
А если на улице будет минус 40°?
Повсеместное внедрение АСУТП дает возможность наблюдать, обрабатывать и анализировать результаты измерения сенсора давления, находясь удаленно в локальной операторной конкретной установке или в объединенной операторной предприятия. Несмотря на это обстоятельство, важным свойством каждого средства измерения в настоящий момент остается местная индикация результата измерения и возможность наблюдения его/снятия показаний в различных климатических условиях.
С данной задачей успешно справляется ЖК индикатор датчика давления ЭМИС-БАР, который позволяет в режиме измерения давления отображать значение измеряемого давления в цифровом виде в установленных при настройке единицах измерения.

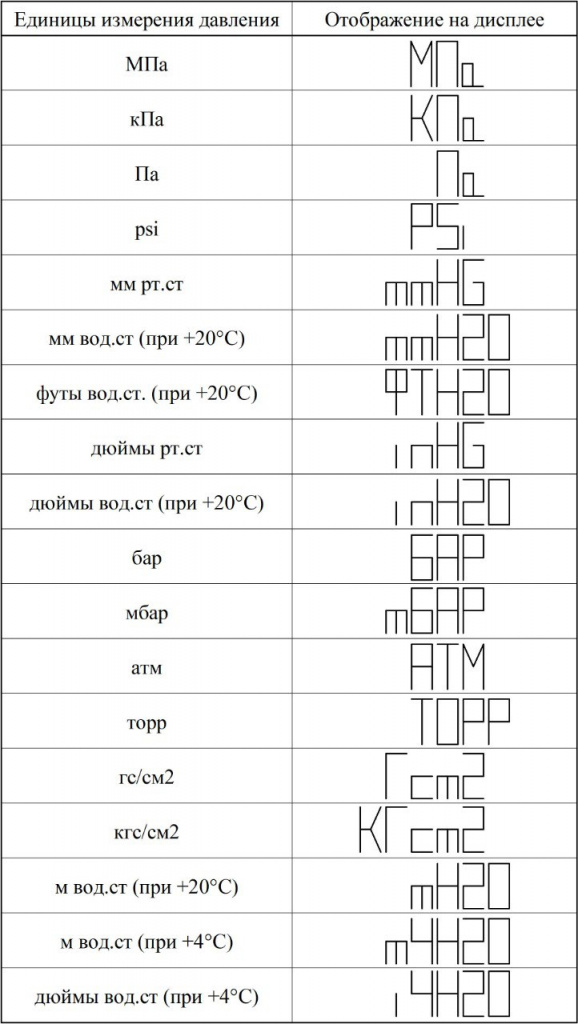

Выбор единиц давления осуществляется в соответствии с таблицей в руководстве по эксплуатации датчика:

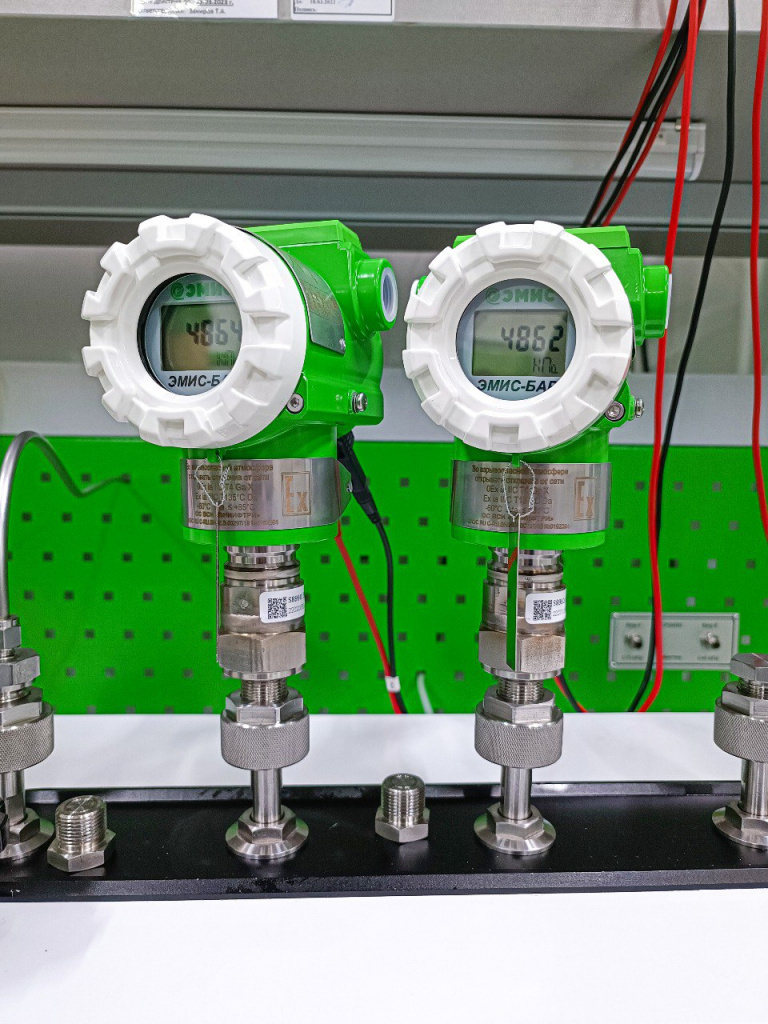

ЖКИ датчика давления
С учетом географии расположения промышленных предприятий России и СНГ является важным свойством способность отображать информацию в условиях низких температур. Так как известно, что не каждый ЖК индикатор способен стабильно работать при низких температурах.

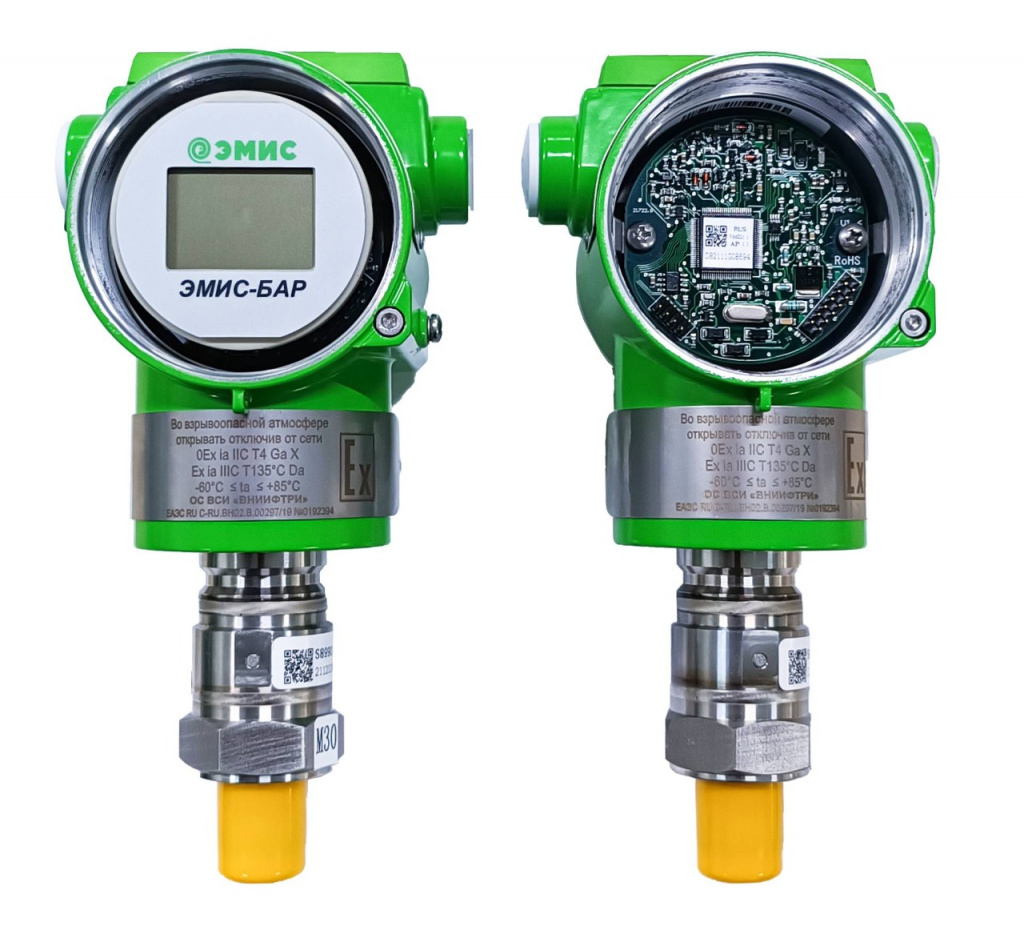

При этом важно понимать, работа ЖК индикатора и работоспособность самого датчика давления не связаны, т.е. неисправный, отсутствующий, замерзший индикатор не влияет на работу датчика давления у большинства производителей и является, по сути, модульным компонентом, который можно подключить или отключить.
Малое энергопотребление самой технологии ЖКИ обеспечивает отсутствие какого-либо серьезного влияния на энергопотребление датчика давления, не вносит никаких особенностей в обеспечение взрывозащиты по стандарту искробезопасной цепи.
Наиболее распространенным температурным пределом для работы ЖКИ является минимальная температура минус 30 градусов Цельсия. В случае с датчиками давления ЭМИС-БАР заказчик получает ЖКИ работающий при температурах до минус 42 градусов Цельсия.
Согласно руководству по эксплуатации, для датчика ЭМИС-БАР: «ЖК-индикатор (код LCD) сохраняет работоспособность при рабочем диапазоне температур окружающего воздуха от минус 42° до плюс 85°С. Воздействие температуры окружающего воздуха ниже минус 42°С не приводит к повреждению ЖК-индикатора, при этом показания индикатора могут быть нечитаемыми, частота его обновления снижается.
Вторым по частоте требованием к ЖК индикатору датчиков давления является возможность повернуть индикатор относительно оси для удобства считывания параметров в случаях, когда датчик установлен горизонтально или перевернут в пространстве. Наиболее часто указывают в техническом задании возможность поворота на 360° или 270°, забывая при этом, что 360° означает отсутствие необходимости вращать дисплей, а 270° это поворот на 90° в другую сторону. По сути ЖКИ должен вращаться на 180° в обе стороны с шагом 90°, что и будет достаточно для выполнения задачи.

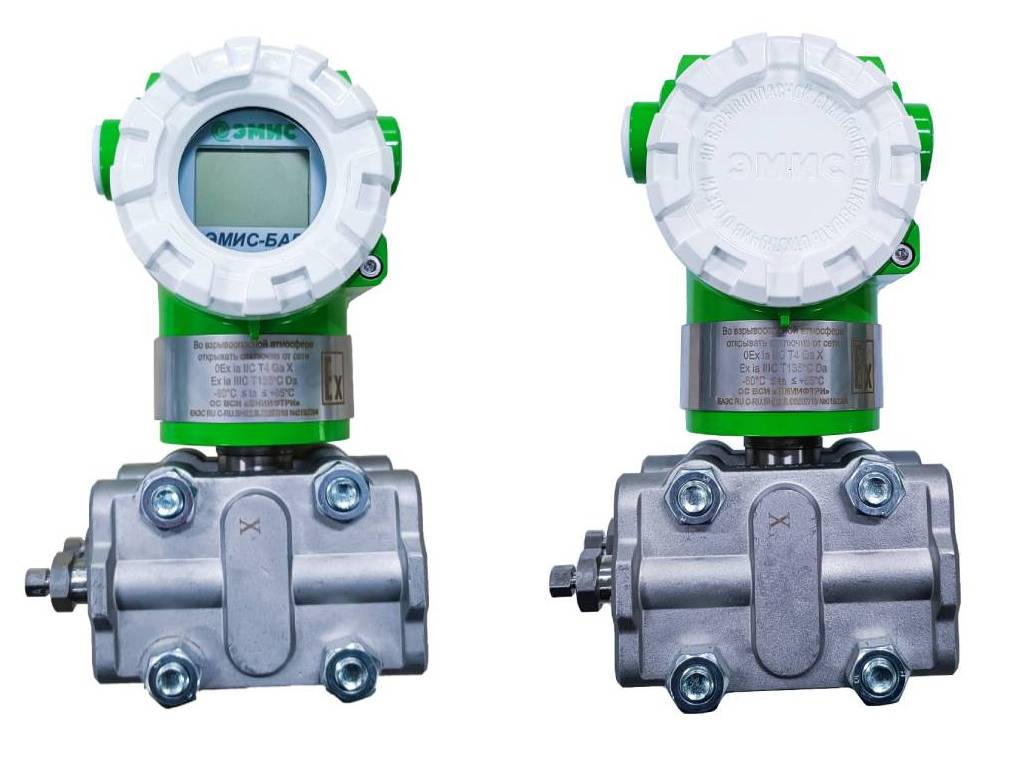

При заказе оборудования важно помнить, что при поставке датчика без ЖК индикатора, передняя крышка электронного преобразователя поставляется без стекла, с глухой стенкой. О таком исполнении датчика говорят «слепой», т.е. датчик без ЖКИ и с глухой крышкой.
Если далее будет принято решение поставить ЖКИ на установленные датчики, нужно позаботиться о необходимости глухих крышек.
Важная для заказчика информация о ЖКИ:
- 1. Температура окружающей среды от минус 42° до плюс 85°С.
- 2. Воздействие температуры окружающего воздуха ниже минус 42°С не приводит к повреждению ЖК-индикатора, при этом показания индикатора могут быть нечитаемыми, частота его обновления снижается.
- 3. ЖКИ индикатор можно повернуть с шагом 90° в любое удобное пользователю положение.
- 4. Работоспособность индикатора, его наличие или отсутствие не влияет на работоспособность датчика
- 5. ЖКИ не влияет на обеспечение взрывозащищённости датчика давления.
