Частая ошибка при заказе металлического ротаметра — выбор по диаметру трубопровода «как есть». Это может привести к неточным измерениям.
Как правильно определить типоразмер?
Руководствуемся тремя принципами:
- Правило двух третей
Номинальный расход вашей среды должен находиться во второй трети шкалы ротаметра. Так обеспечивается максимальная точность и запас по диапазону. - Ду прибора ≤ Ду трубопровода
Диаметр условного прохода (Ду) ротаметра может быть равен или меньше диаметра трубопровода. Если меньше — используем переходы. - Плавное сужение
Если Ду ротаметра меньше, чем у трубопровода, применяем конические переходы.
На что еще обратить внимание?
- Для горизонтальных ротаметров важно, чтобы абсолютное давление среды было не ниже 0,15 Мпа, для вертикальных – не ниже 0,117 Мпа
- При нестабильном потоке рекомендована установка с игольчатым клапаном.

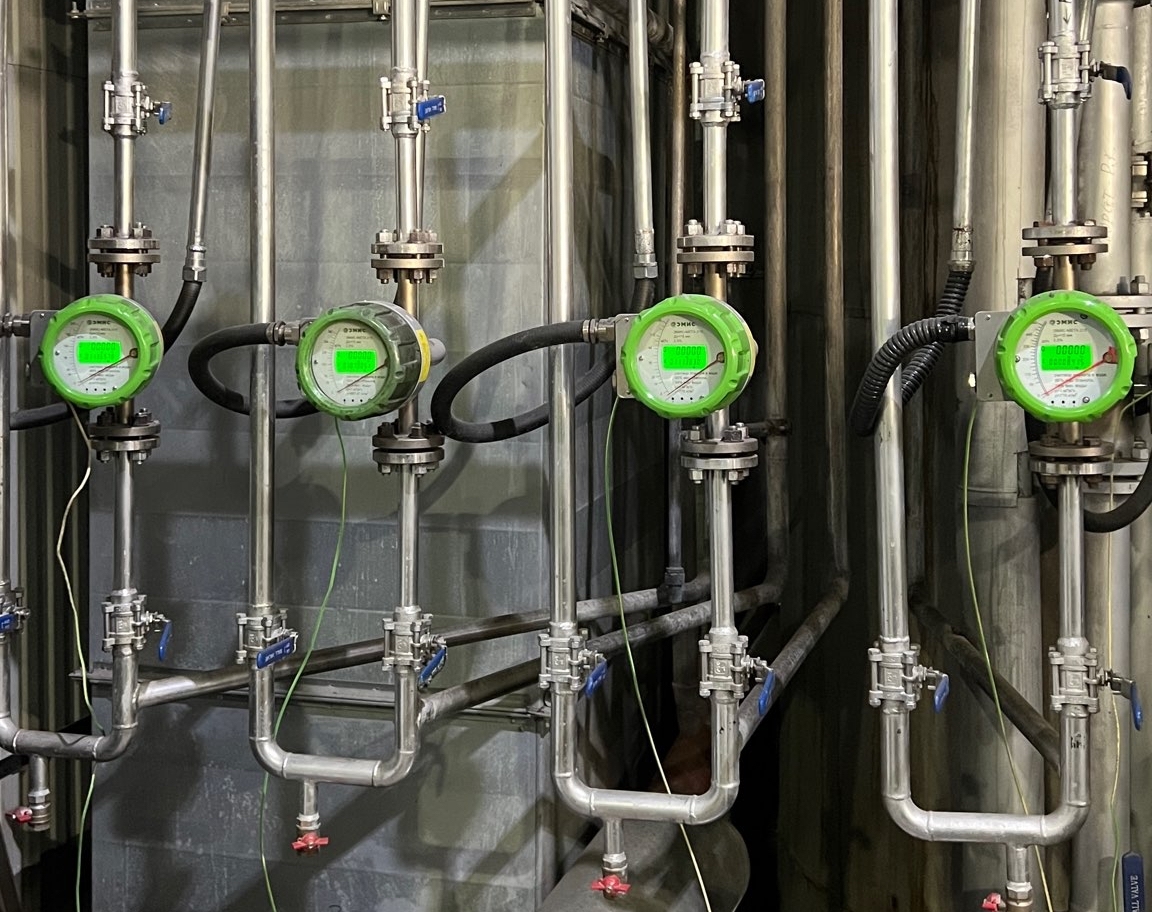

Ассортимент ротаметров ЭМИС-МЕТА 215
Ду от 15 до 150 мм. Популярные типоразмеры (15, 25, 40, 50, 80 мм) имеют несколько исполнений с разными диапазонами расхода — это позволяет максимально точно подобрать прибор под вашу задачу.
Короткий итог: Не ориентируйтесь только на диаметр трубы. Давайте вместе рассчитаем оптимальный типоразмер, исходя из вашего реального расхода!
Вопросы по подбору? Пишите в комментариях или на нашу почту sales@emis-kip.ru
