Зачастую на производствах возникает ситуация, когда расход среды не соответствует диаметру трубопровода: большой Ду при малом диапазоне расхода. Решением этой проблемы может стать применение переходных участков. Но в ограниченном пространстве не всегда есть возможность врезки переходных участков, к тому же это требует точного инженерного расчета, а также дополнительных финансовых затрат и времени простоя, иногда в несколько дней.

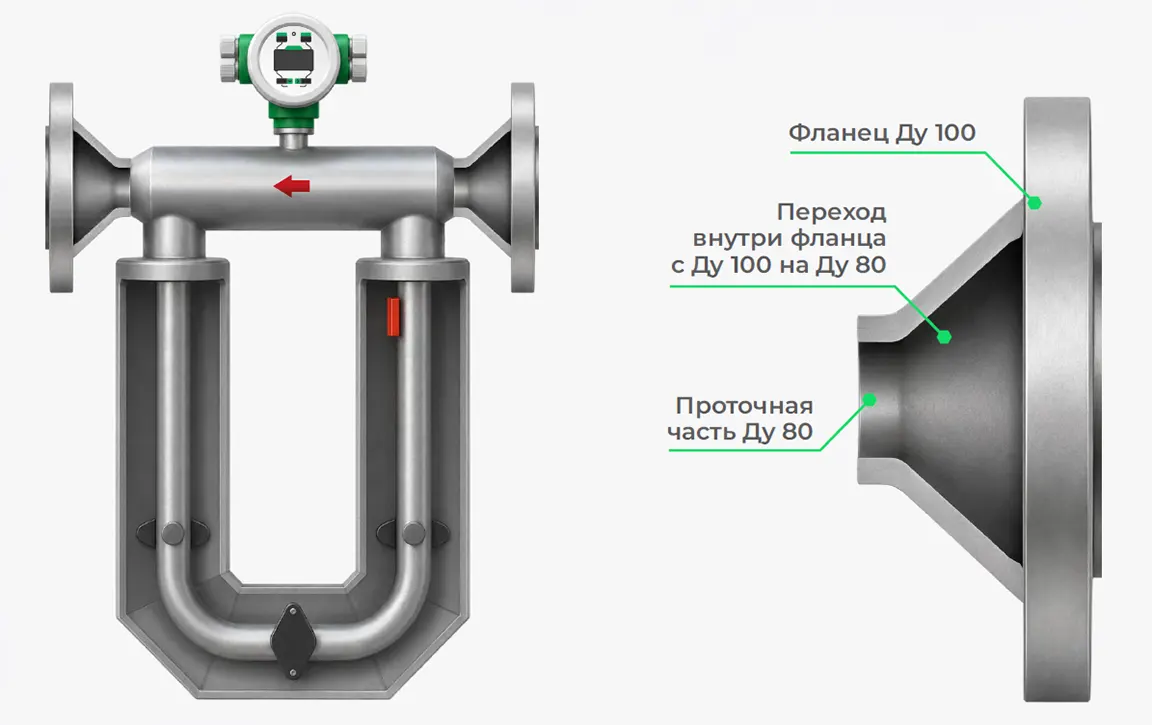

Оптимальным решением при необходимости перехода на меньший диаметр является специальное исполнение кориолисового расходомера ЭМИС-МАСС 260 «ФР». В его конструкции фланцевое присоединение соответствует большему диаметру трубопровода (например, Ду 80), а внутренние измерительные трубки имеют значительно меньший диаметр (например, Ду 50). Такое решение позволяет сочетать высокую точность измерений на малых расходах с удобством монтажа в существующую трубопроводную обвязку.
Возможные переходы для исполнения «ФР»
| Исполнение | Фланцы | Внутренний диаметр проточной части |
|---|---|---|
| 15ФРd3 | 15 | 3 |
| 15ФР | 15 | 10 |
| 25ФР | 25 | 15 |
| 40ФР | 40 | 25 |
| 50ФР | 50 | 40 |
| 80ФР | 80 | 50 |
| 100ФР | 100 | 80 |
| 150ФР | 150 | 100 |
| 200ФР | 200 | 150 |
| 250ФР | 250 | 200 |
| 300ФР | 300 | 250 |
По спец. заказу допускается сужение на 2 типоразмера. Например, был реализован заказ на ЭМИС-МАСС 260 с проточной частью Ду 40 с фланцами Ду 80.
Преимущества исполнения «ФР»
- Упрощение монтажа (отсутствие измерительных участков)
- Меньше стыковых соединений – выше надежность
- Сохранение заявленных расходов.
Если при измерении расхода вам необходимо обеспечить переход на меньший диаметр без демонтажа трубопровода, обращайтесь в компанию ЭМИС! Мы предложим оптимальное готовое решение под ваши строительные размеры и условия техпроцесса.
