Вопрос от инженера КИП:

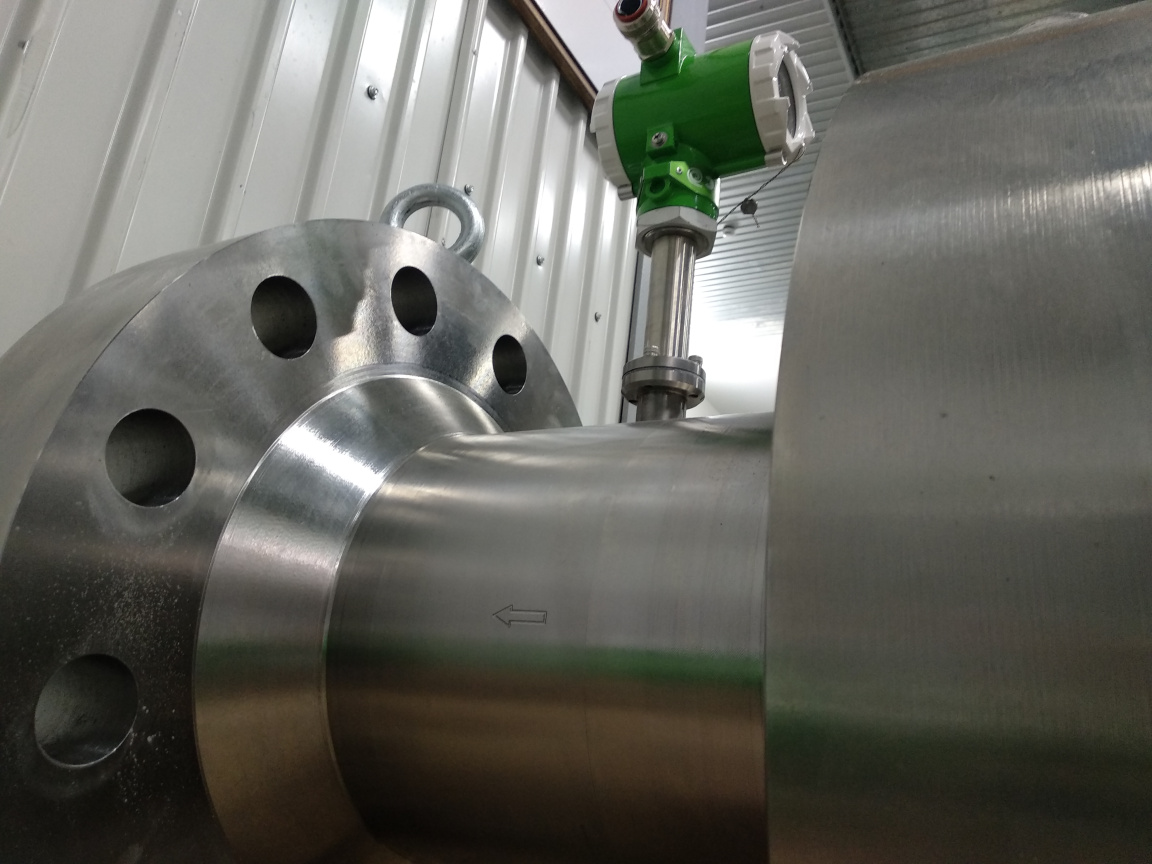

«Часто сталкиваемся со сложностью монтажа вихревых расходомеров на больших диаметрах (например, Ду200 и более). В РЭ указаны необходимые длины прямых участков до 20-30Ду, но в реальных условиях котельных или цехов такие расстояния просто физически нет возможности выдержать. Как быть в такой ситуации? Можно ли сократить прямые участки без потери точности измерения?»
Ответ эксперта ЭМИС:
Вы абсолютно правы, это распространенная практическая проблема. Строгие требования к прямым участкам (20Ду после двух поворотов, 30Ду после клапана и т.д.) обусловлены необходимостью обеспечить стабилизированный, симметричный поток перед первичным преобразователем. Турбулентность и завихрения искажают вихревую дорожку и приводят к погрешностям.
Основная рекомендация:
При невозможности соблюсти требуемые длины прямых участков, необходимо установить выпрямитель потока на участке перед расходомером.
Как это работает:
Применение выпрямителя позволяет уменьшить длину входного прямого участка до 8Ду для практически любой конфигурации трубопровода (колена, задвижки, насосы, тройники).
Важный нюанс: Следует учитывать, что выпрямитель вносит дополнительное локальное гидравлическое сопротивление, что приводит к некоторой потере давления. Однако эта потеря, как правило, незначительна.
