В сентябре этого года компания «ЭМИС» успешно выполнила заказ на поставку узлов учета воздуха для предприятия группы компаний «РУСКОМПОЗИТ», выпускающего продукцию на основе стекловолокна для нефтегазовой, машиностроительной, железнодорожной отраслей и оборонно-промышленного комплекса России.
В соответствии с заданием Заказчика, были изготовлены семь измерительных комплексов на базе сужающих устройств, предназначенных для измерения расхода воздуха температурой +100, +200 и +500 оС. Для максимальной температуры среды инженерным центром компании «ЭМИС» было предложено неразъемное соединение патрубков и линий отбора давления. При этом специально для этого заказа в вычислителе «УВП-280» совместно с СКБ «Промавтоматика» был реализован алгоритм расчета физических свойств воздуха температурой +500оС по ГСССД МР 242- 2015.
В состав узлов учета вошли измерительные участки, диафрагма ДКС, датчики избыточного и дифференциального давления «ЭМИС»-БАР», вычислители «УВП-280», термопреобразователи, струевыпрямители и полный комплект КМЧ.
Проектирование и изготовление данных узлов учета по заданию Заказчика стало одним из многочисленных примеров успешно реализованных проектов в области метрологического инжиниринга. Необходимо отметить, что для решения нестандартных задач по измерению различных сред зачастую инженерный центр «ЭМИС» применяет уникальные разработки, что уже стало визитной карточкой компании.

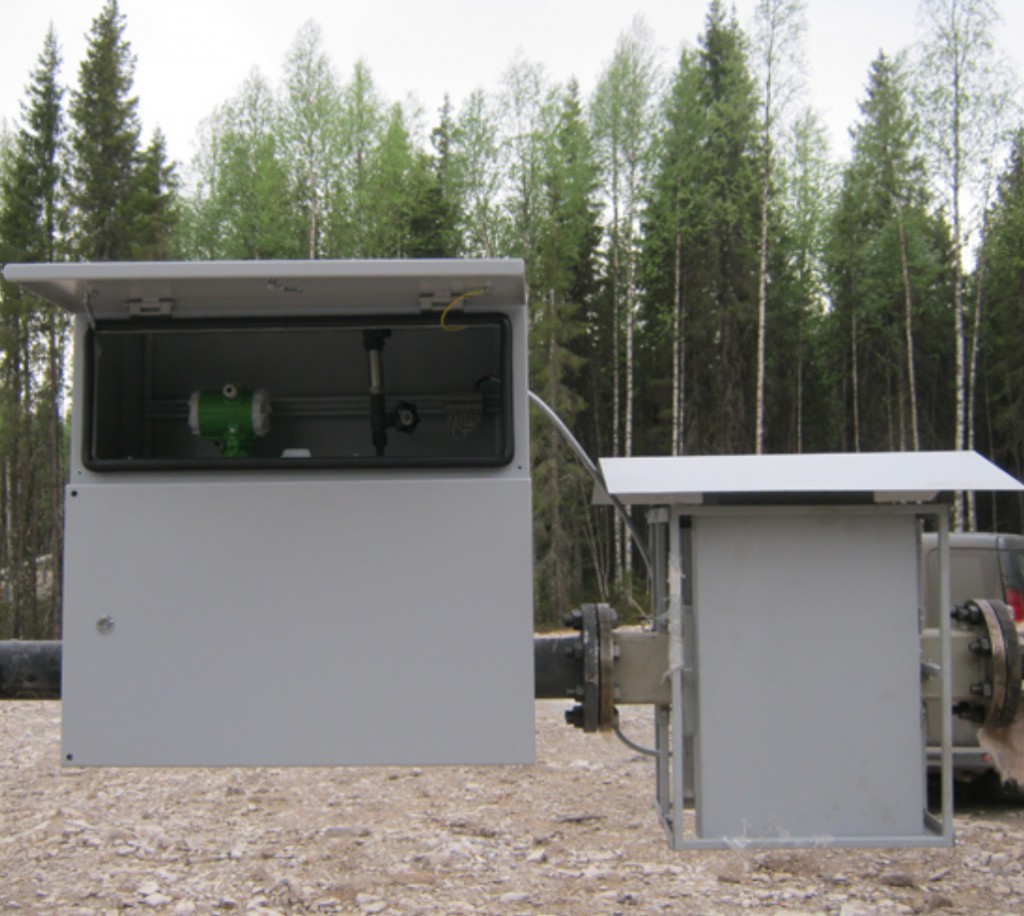

При этом успешно прошедшие опытно-промышленные испытания приборы впоследствии поступают в серийное производство, как, например, узлы учета пара с автономным источником питания «ЭМИС-Эско 2210 АИП» на базе вихревых расходомеров, спроектированные по заказу ООО «ЛУКОЙЛ-Коми» в 2011 году для реализации проекта разработки Лыаельской площади Ярегского месторождения.

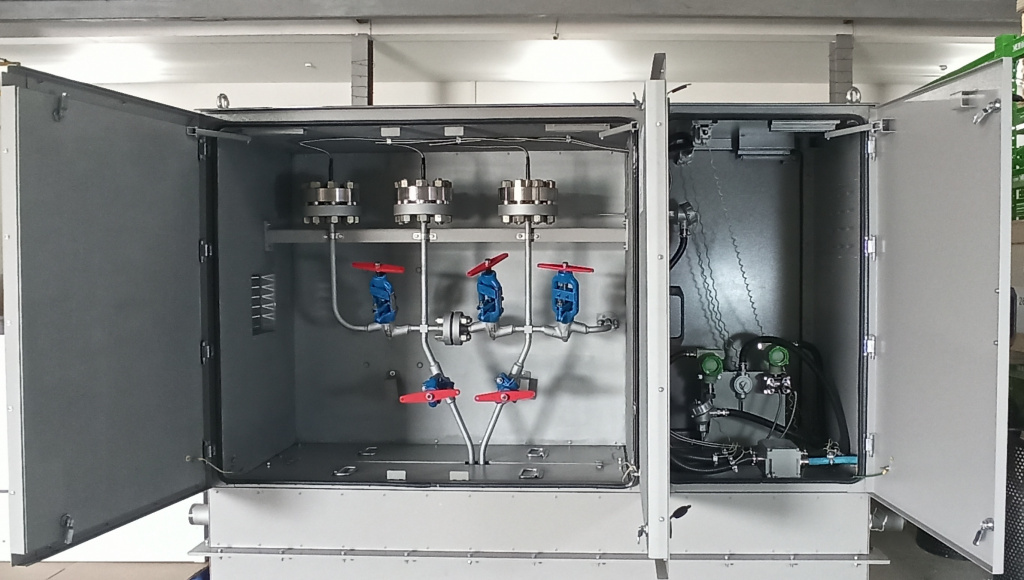

В этом году компания «ЭМИС» вновь предложила нефтяникам очередную разработку нестандартного метрологического решения. В настоящее время на объект нашего Заказчика для опытной эксплуатации поставлены взрывозащищенные блочно-шкафные узлы учета пара «ЭМИС-Эско 2210» на базе сужающих устройств, предназначенные для измерения параметров пара (объем, масса, температура, давление), закачиваемого ПГУ в нагнетательные скважины.

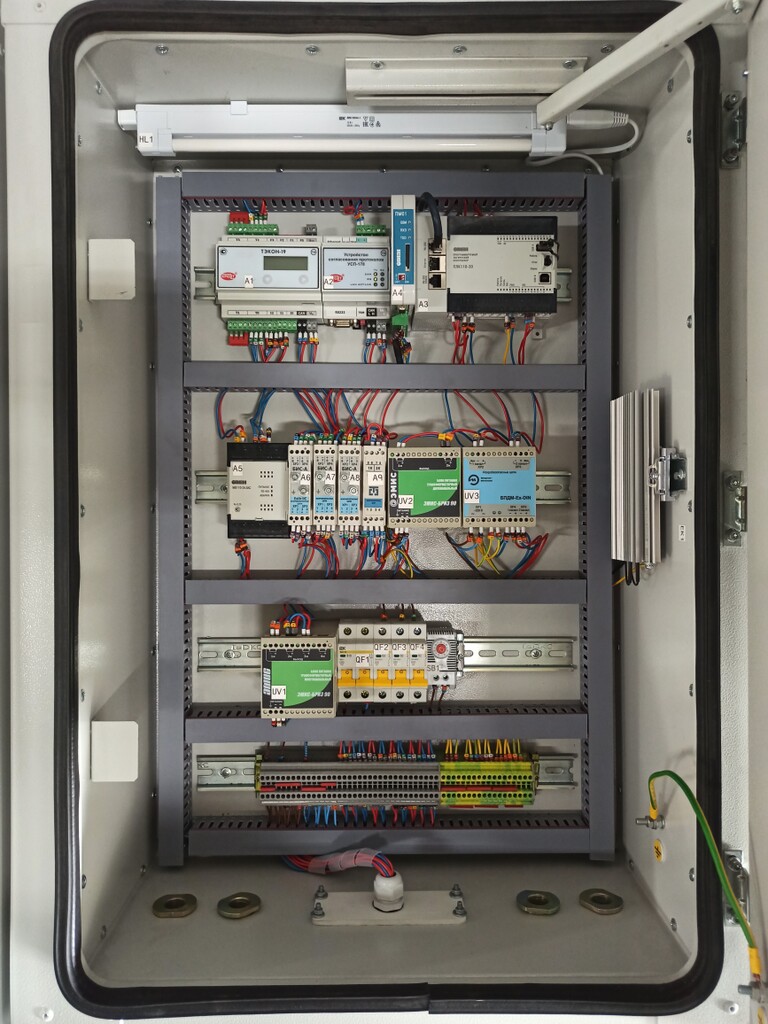

В состав данных узлов учета вошли: сужающее устройство в комплекте с фланцами и измерительными участками, запорная арматура, датчики разности давления и абсолютного давления «ЭМИС»-БАР» с приведенной погрешностью не ниже ±0,25%, термопреобразователь сопротивления, преобразователь расчетно-измерительный «ТЭКОН 19». Конфигурирование и передача данных об измеренных значениях осуществляются по цифровому протоколу Modbus RTU (RS-485).
Результаты проведенных измерений архивируются в памяти контроллера, а также передаются в действующую на промысле единую систему телемеханики КЦДНГ. Снятие результатов измерений также возможно осуществлять с помощью ЖК-панели управления контроллера непосредственно на объекте. В систему телемеханики КЦДНГ по протоколу MODBUS RTU (RS-485) возможна передача следующих параметров:
- Массовый расход пара, мгновенное значение;
- Объемный расход пара, мгновенное значение;
- Статическое давление, мгновенное значение МПа;
- Температура, мгновенное значение;
- Степень сухости пара;
- Суммарная(итоговая) масса пара;
- Накопленная масса пара за предыдущий час / сутки / месяц;
- Накопленная масса пара за текущие сутки / месяц;
- Средняя температура пара за предыдущий час / сутки / месяц;
- Среднее давление пара за предыдущий час / сутки / месяц.
В предложенном решении также применяются дистанционные методы контроля вероятных утечек пара, несанкционированного доступа к шкафу управления, а также испытывается технология контроля сухости пара.
