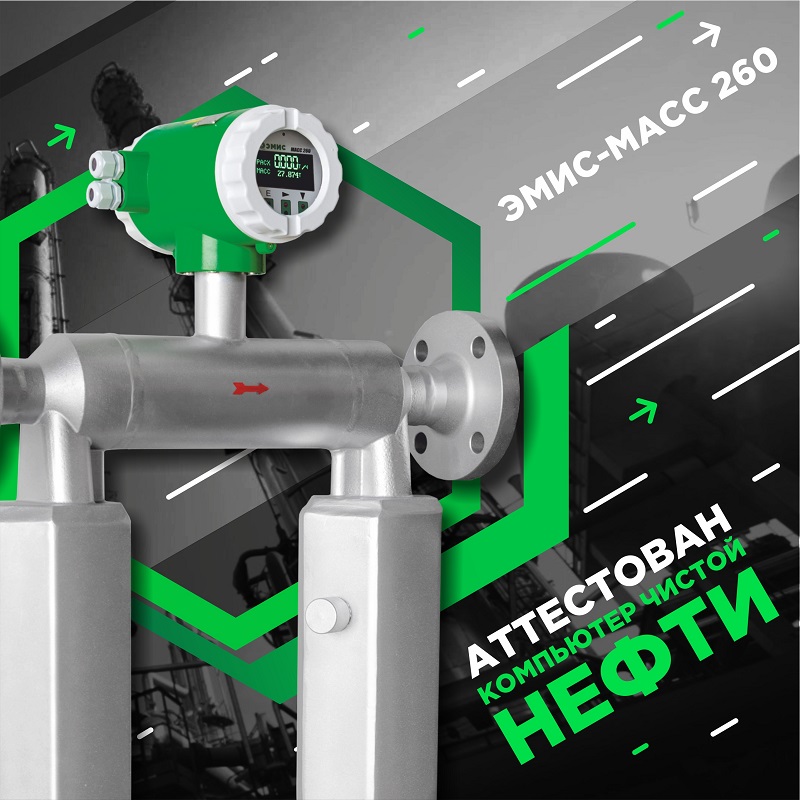

Алгоритмы «компьютера чистой нефти», разработанные инженерным центром ЗАО «ЭМИС», успешно прошли аттестацию в Государственном центре испытаний средств измерений, что получило отражение в обновленном описании типа СИ кориолисового расходомера «ЭМИС» – МАСС 260» (свидетельство №57753/2 от 26.08.2019 г.)
Благодаря функции «компьютер чистой нефти», возможно получение данных о процентном содержании двух компонентов среды в системном потоке. Для этого необходимо внести значения плотности первого и второго компонента в электронику расходомера, после чего на дисплее индикатора будет выводиться процентное содержание первого компонента и значение массы рабочей среды.
Кроме того, информация о массе, массовом расходе и плотности измеряемой среды доступна по цифровому выходу. С помощью карты регистров также можно вводить значения плотности первого компонента и второго компонента.
Отметим, что для заказа доступны как серийная версия электронного преобразователя, так и обновленный тип электроники – исполнение «У» со следующими дополнительными техническими характеристиками и возможностями:
- два токовых выхода (один из них HART);
- три импульсных выхода;
- наличие USB, Ethernet;
- подключение датчика давления (по 4-20 мА) для автоматической коррекции по давлению;
- дискретный импульсный выходной сигнал, который может выполнять функции по передаче сообщений об ошибках или работать в режиме дозатора;
- выбор параметров, выводимых на индикатор;
- программный поворот отображения на индикаторе на 180 градусов;
- назначение необходимых параметров процесса на выходы (прямой расход, обратный расход);
- самодиагностика;
- 4-строчный дисплей.
Следует обратить внимание на соблюдение типовых требований для корректной работы «компьютера чистой нефти»:
- Измерение массы (объема) компонентов нужно вести в течение не менее 1 минуты.
- Разница между плотностью смеси и плотностью второго компонента не должна быть меньше погрешности измерения плотности смеси расходомером Δρж<ǀρ-ρ2ǀ
Алгоритм работы дискретного выхода в режиме дозатора
Последовательность состояний в режиме дозатора:
- Сбрасываемый сумматор обнуляется, а дискретный выход устанавливает начальное состояние. Это состояние контактов считается нормальным (основным). Расходомер готов к суммированию. Тип используемого счетчика и единицы измерения количества определяются установкой регистра 40007.
- Внешняя автоматика по изменившемуся состоянию выхода включает клапан или насос. Расходомер подсчитывает количество вещества. Внешняя автоматика (логика) может в этот момент не включать расход, если это не нужно по технологическим соображениям.
- По достижении заданного количества дискретный выход меняет свое состояние. Внешняя автоматика (логика) по изменению состояния выхода выключает расход и, при необходимости, переключает поток или меняет технологическую тару.
- Одновременно с выполнением п.3 запускается счетчик времени таймаута в миллисекундах (от 1 до 65535), указанного в регистре 40011. По окончании таймаута выполняется переход на пункт 1 алгоритма
Чтобы заказать расходомер, заполните опросный лист и направьте его на электронный адрес sales@emis-kip.ru
