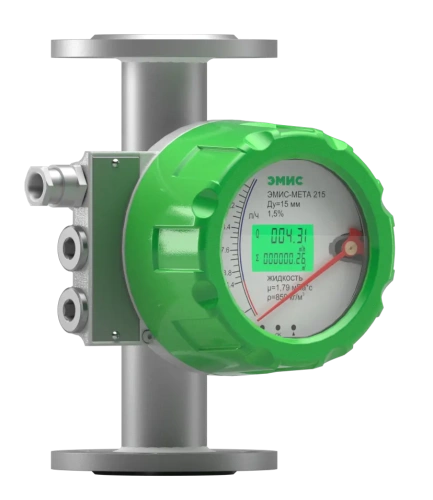

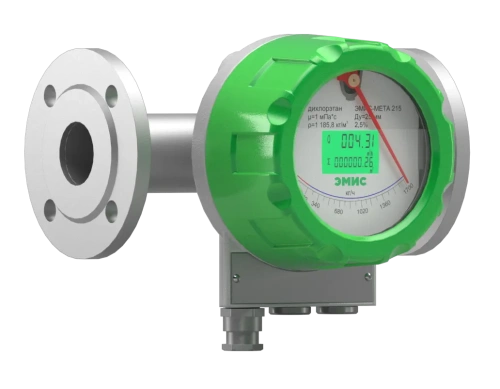

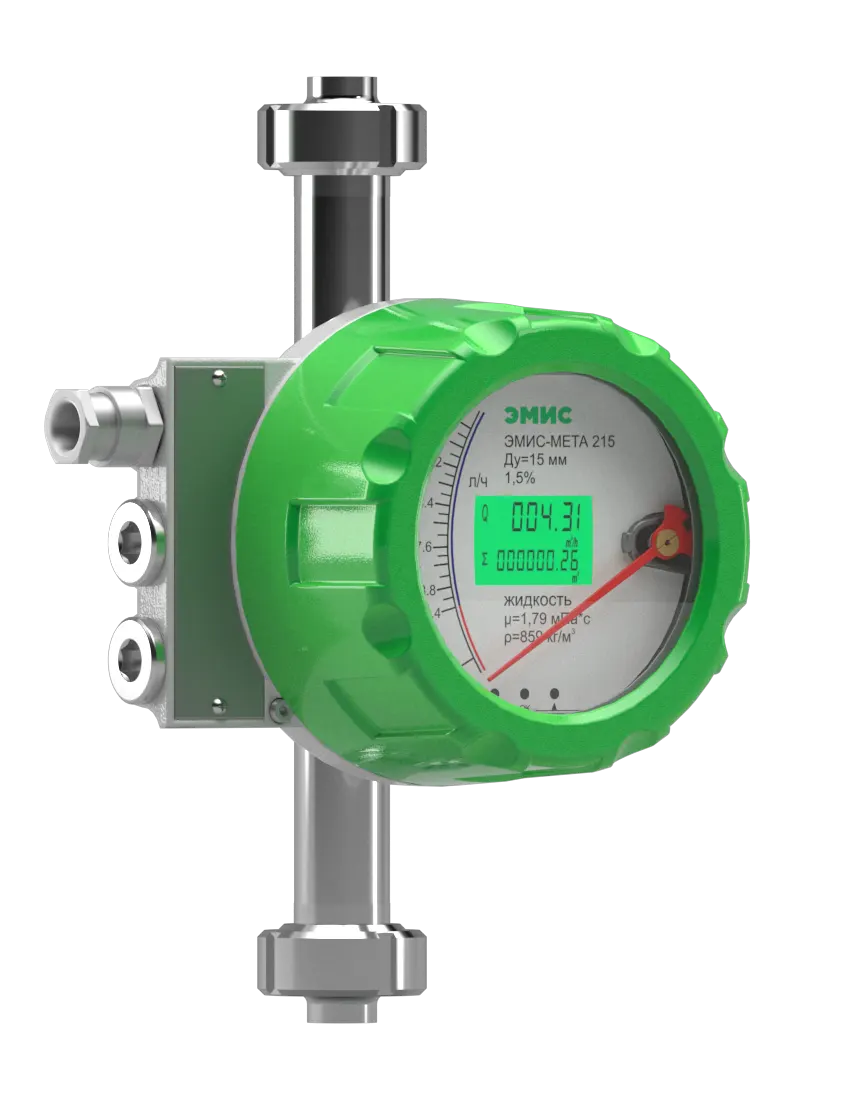

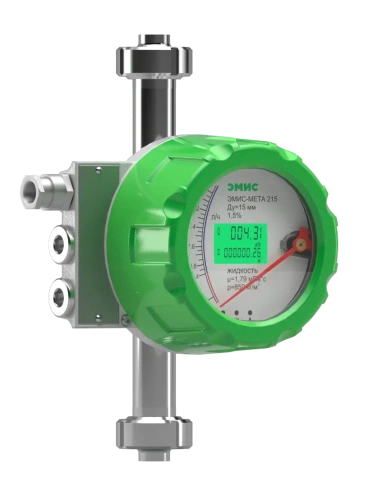

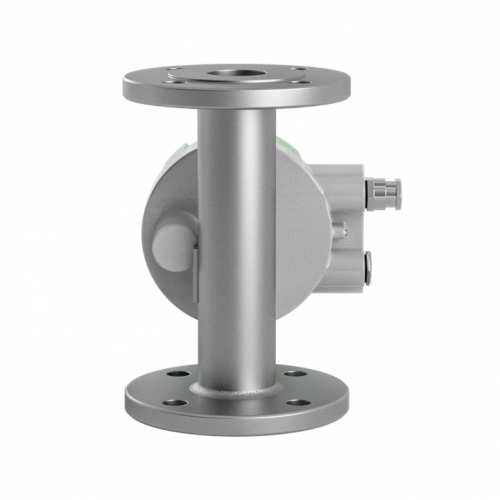

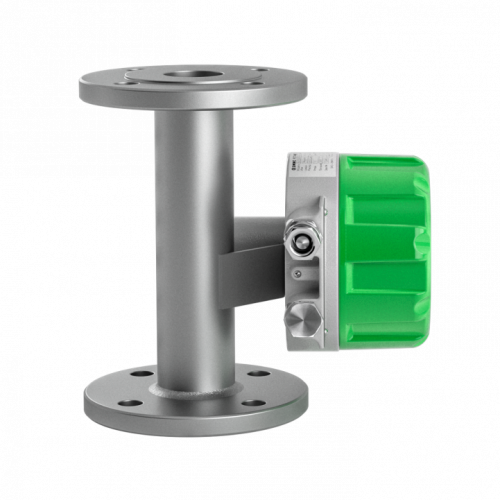

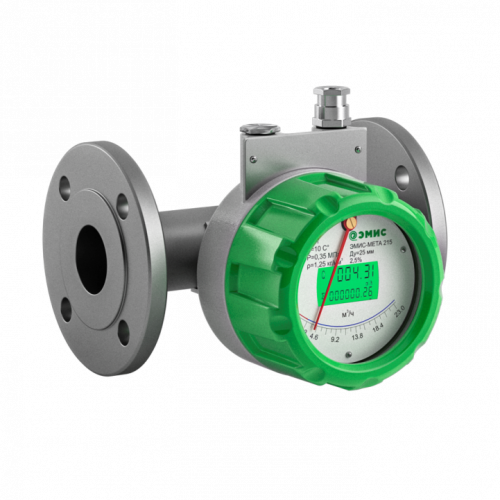

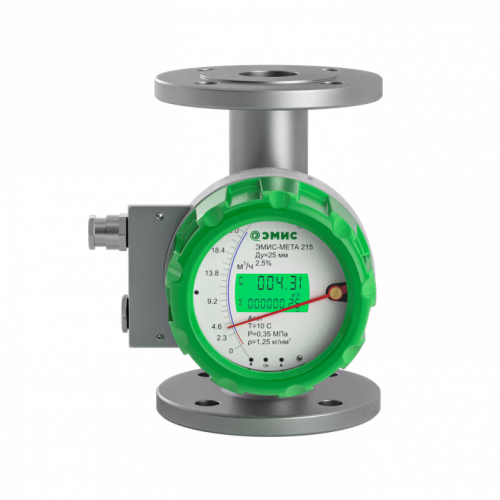

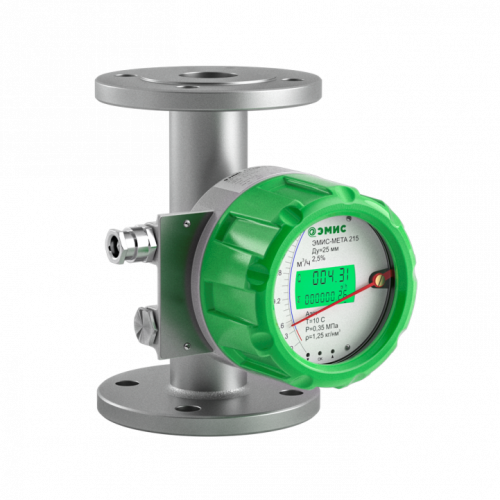

      Ротаметр металлический ЭМИС-МЕТА 215

      Главная
      —
      Продукция
      —
      Ротаметры
      —Ротаметр металлический ЭМИС-МЕТА 215
      Ротаметр металлический ЭМИС-МЕТА 215
      Скачать опросный лист
      Узнать цену
      Ротаметр металлический ЭМИС-МЕТА 215
      Ротаметр металлический ЭМИС-МЕТА 215
      Ротаметр металлический ЭМИС-МЕТА 215
      Ротаметр металлический ЭМИС-МЕТА 215
      Ротаметр металлический ЭМИС-МЕТА 215
      Ротаметр металлический ЭМИС-МЕТА 215
      Ротаметр металлический ЭМИС-МЕТА 215
      Ротаметр металлический ЭМИС-МЕТА 215
      Ротаметр металлический ЭМИС-МЕТА 215
      Ротаметр металлический ЭМИС-МЕТА 215
      Ротаметр металлический ЭМИС-МЕТА 215
      Ротаметр металлический ЭМИС-МЕТА 215
      Ротаметр металлический ЭМИС-МЕТА 215
      Ротаметр металлический ЭМИС-МЕТА 215
      Ротаметр металлический ЭМИС-МЕТА 215
      Ротаметр металлический ЭМИС-МЕТА 215
      Ротаметр металлический ЭМИС-МЕТА 215
      Ротаметр металлический ЭМИС-МЕТА 215

      Интеллектуальная электроника. Различные исполнения ротаметров металлических по материалам.

      Подробности
      Характеристики
      Измеряемая среда
      —
      Газ, Жидкость
      Тип расхода
      —
      Объём
      Спец. исполнение
      —
      Водородное, Высокотемпературное, Кислородное, Криогенное, Пищевое, Сероводородное, Хлорное
      Давление измеряемой среды, МПа
      —
      до 32
      Взрывозащита
      —
      1 Ex ib llB T2/T4 Gb, 1 Exd llB T2/T4 Gb
      Диапазон расходов
      —
      Воды от 2,5 до 100000 л/ч газа от 0,07 до 3000 м³/ч
      Все характеристики
      Ротаметр металлический ЭМИС-МЕТА 215
      Скачать опросный лист
      Узнать цену
      • Описание
      • Характеристики
      • Документация
      • Программное обеспечение

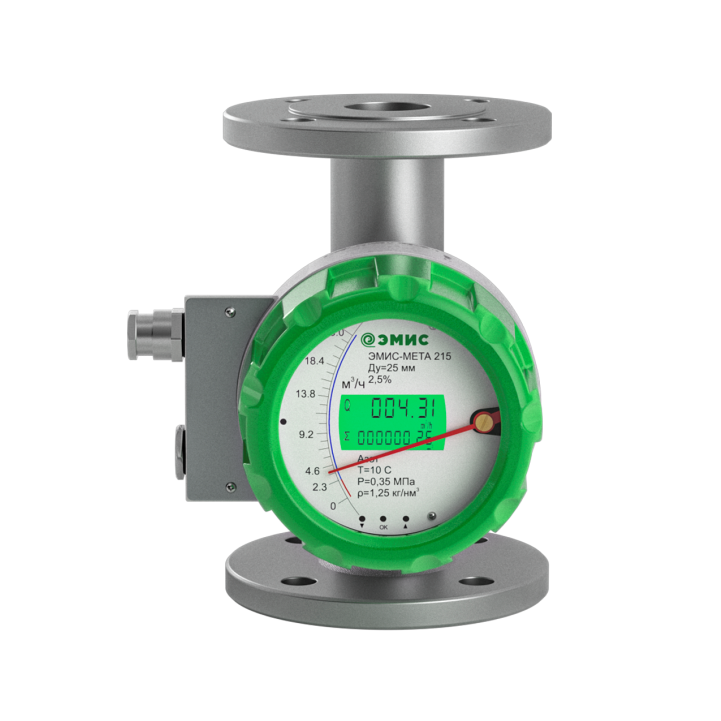

      Ротаметр ЭМИС-МЕТА 215 – это расходомер перепада давления для измерения объемного расхода жидкостей и газов, включая агрессивные среды, который также способен суммировать и отображать накопленный объем. В частности, ЭМИС-МЕТА 215 используется для измерения:

      • Воздуха и технических газов, включая кислород и водород;
      • Природного газа;
      • Воды, аммиачной воды, водных растворов; агрессивных жидкостей, в том числе кислот и кислотных растворов, щелочей;
      • Спирта, спиртосодержащих жидкостей.

      Конструктив ЭМИС-МЕТА 215 состоит из двух основных элементов – измерительного узла и узла индикации, который может быть оснащен аналоговым токовым выходным сигналом или цифровым HART сигналом для дистанционного контроля показаний. Также предусмотрено наличие двух предельных выключателей.

      Измерительный узел ротаметра представляет собой коническую трубку, в которой находится тело обтекания – «поплавок» с магнитом. Когда жидкость или газ проходят через измерительный узел, поток поднимает поплавок. В зависимости от расхода вещества он будет располагаться на определенном уровне в трубе. Магнит поплавка взаимодействует с магнитом отсчетного устройства, которое преобразует линейное перемещение поплавка в угловое. Показания считываются с угловой шкалы со стрелкой, а также с жидкокристаллического дисплея. ЖКД отображает мгновенный расход и накопленный объем, стрелка индикатора - мгновенный расход на шкале. Газовые ротаметры с диаметром условного прохода меньше 80 мм (ДУ ≤ 50 мм) снабжаются системой демпфирования поплавка для стабилизации показаний расхода.

      Исполнения ротаметров

      Преимуществом металлических ротаметров ЭМИС-МЕТА 215 является высокая точность измерений – от 1% (для всех сред) широкий типоразмерный ряд и межповерочный интервал сроком в 5 лет. Широкое применение прибора обеспечивает наличие различных видов исполнений ЭМИС-МЕТА 215:

      • специальное исполнение (кислородное, водородное, сероводородное, хлорное);
      • пищевое исполнение;
      • с футеровкой (антикоррозионное исполнение);
      • с рубашкой обогрева (климатическое исполнение);
      • взрывозащита Ex.

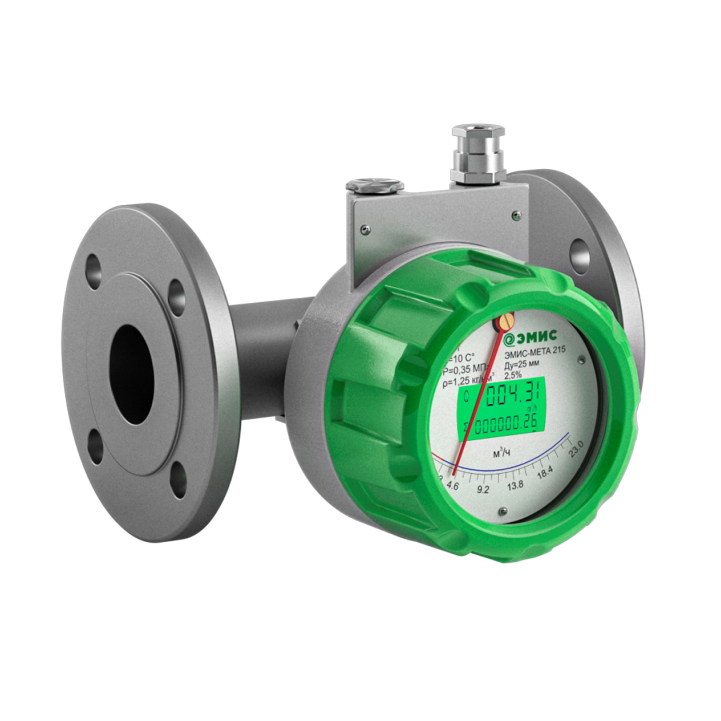

      По способу монтажа на трубопровод ротаметры ЭМИС-МЕТА 215 имеют вертикальное и горизонтальное исполнение с нормированной погрешностью. Для горизонтального исполнения диапазон температуры окружающей среды прибора расширен от -60 до +70 ºС. Возможное присоединение к процессу: фланцевое, муфтовое, зажимное. Типоразмер - от 15 до 150

      Купить регуляторы расхода в АО «ЭМИС»

      Чтобы купить ротаметры ЭМИС-МЕТА или узнать их цену, необходимо отправить опросный лист на sales@emis-kip.ru. Консультацию по выбору контрольно-измерительных приборов ЭМИС можно получить в отделе продаж по телефону +7 (351) 729 99 12 или 8 (800) 301 66 88 (бесплатно по России).

      Видео

      Обзор металлических ротаметров «ЭМИС-МЕТА 215»

      Характеристики
      Измеряемая среда
      Газ, Жидкость
      Тип расхода
      Объём
      Спец. исполнение
      Водородное, Высокотемпературное, Кислородное, Криогенное, Пищевое, Сероводородное, Хлорное
      Давление измеряемой среды, МПа
      до 32
      Взрывозащита
      1 Ex ib llB T2/T4 Gb, 1 Exd llB T2/T4 Gb
      Диапазон расходов
      Воды от 2,5 до 100000 л/ч газа от 0,07 до 3000 м³/ч
      Выходные сигналы
      Индикатор: аналоговый токовый 4-20 мА: HART: до 2 предельных выключателей
      Температура измеряемой среды, °С
      от -80 до +420
      Температура окружающей среды, °С
      -60°С .. +70°С, для исполнения с ЖК дисплеем от - 20ºC до+55ºС
      Межповерочный интервал
      5 лет
      Пылевлагозащита
      IP65
      Точность измерения
      ±1%; ±2,5%; ±4,0%
      Типоразмер
      от 15 до 150 мм
      Документы
      Обзорная презентация ЭМИС-МЕТА 215
      Паспорт ЭМИС-МЕТА 215
      Руководство по эксплуатации ЭМИС-МЕТА 215
      Методика поверки ЭМИС-МЕТА 215

      Сертификаты

      Сертификат об утверждении типа СИ (RU)
      Сертификат об утверждении типа СИ (KZ)
      Сертификат об утверждении типа СИ (BY)
      Разрешение на применение технических устройств в Республике Казахстан (RU)
      Сертификат соответствия ТР ТС 012 «О безопасности оборудования для работы во взрывоопасных средах» (RU)
      Экспертное заключение по результатам санитарно-эпидемиологической экспертизы (RU)
      Декларация о соответствии ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
      Отказное письмо по оформлению сертификата ТР ТС 010/2011 (RU)
      Декларация ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением» (RU)
      Отказное решение по заявке на сертификацию по ТР ТС 032/2013 (RU)
      Сертификат на виброустойчивость (RU)
      Сертификат соответствия «Применение в средах, содержащих сероводород» (RU)
      Сертификат о признании утверждения типа СИ в Кыргызской республике (RU)
      Отказное письмо от Российского Морского Регистра Судоходства (RU)
      Свидетельство об утверждении типа СИ (UZ)
      Заключение Минпромторга России о подтверждении производства промышленной продукции на территории РФ по ПП№719 (RU)
      Сертификат соответствия ТР ТС 032/2103 на проточные элементы (RU)
      Описание типа СИ
      Добровольный сертификат соответствия в СДС Интергазсерт
      Файлы
      ЭМИС-Интегратор Modbus v4.1.8
      32,74 Мб
      ЭМИС-Интегратор HART 4.0.5
      25,2 Мб
      ЭМИС-Интегратор 3. 1. 27
      11,9 Мб
      Инструкция по работе «ЭМИС-Интегратор v4 ModBus»
      944 Кб
      Свидетельство о государственной регистрации. «ЭМИС-Интегратор 3»
      345 Кб

      Программа «ЭМИС-Интегратор» предназначена для мониторинга работы, сбора информации технологического процесса, расхода энергоресурсов и настройки расходомеров «ЭМИС». Программное обеспечение «ЭМИС-Интегратор» защищено свидетельством РФ о государственной регистрации программ для ЭВМ.
      Программа использует промышленный протокол ModBus RTU, HART для обмена данными с прибором.

      В настоящий момент программа поддерживает следующие приборы:

      • ЭМИС-ВИХРЬ 200 базовой, расширенной и двухпроводной версий
      • ЭМИС-БАР
      • ЭМИС-ДИО 230
      • ЭМИС-ПЛАСТ 220
      • ЭМИС-МАСС 260 стандартный, С/СИП, У/УИП
      • ЭМИС-МАГ 270
      • ЭМИС-ВИХРЬ 200 версии 5

      Все вопросы и пожелания по работе программы присылайте по адресу: support@emis-kip.ru.
      Внимание: Для работы программы, на компьютере должен быть установлен Microsoft .NET Framework 4 или более новая версия данной библиотеки.
      Ссылка для скачивания Microsoft .NET Framework 4: https://www.microsoft.com/ru-ru/download/details.aspx?id=17718.

      Системные требования:

      • операционная система Windows XP, Server 2003 или более поздние версии.
      • предустановленная библиотека MS .Net Framework v.4 или более поздние версии
      • процессор с тактовой частотой более 1200 МГц
      • оперативная память более 128 Мб

      Дополнительное оборудование:

      Для работы программы, необходимо наличие преобразователя RS- 485 / USB, RS-485 / RS-232. Внимание: приборы ЭВ-200, ЭВ-205 с версией электроники 8 также могут быть подключены с помощью кабеля USB.

      Назад к списку
      О компании
      О компании
      Свидетельства и патенты
      Фотогалерея
      Вакансии
      Производственная практика
      Продукция
      Ротационные счётчики газа
      Датчики давления
      Ротаметры
      Массовые кориолисовые расходомеры
      Вихревые расходомеры
      Электромагнитные счетчики, расходомеры
      Сигнализаторы уровня
      Уровнемеры
      Теплосчетчики
      Узлы учета
      Крыльчатые расходомеры
      Счетчики количества жидкости
      Мобильные комплексы учета
      Индикаторы потока жидкости и газа
      Скважинные расходомеры
      Контроллеры и вычислители
      Термоэлектрогенераторы
      Сопутствующее оборудование
      Функциональная аппаратура
      Сервис
      Сервис и ремонт
      Сервисные центры
      Сервисные центры ЭМИС-РГС
      Метрология
      ПО «ЭМИС-Интегратор»
      Часто задаваемые технические вопросы
      Опыт эксплуатации
      Документация
      Пресс-центр
      Контакты
      +7 (351) 729-99-12
      +7 (351) 729-99-12
      8 (800) 301-66-88
      Заказать звонок
      E-mail
      sales@emis-kip.ru
      Адрес
      Челябинск, Комсомольский проспект, д. 29, стр. 7
      Режим работы
      Пн. – Пт.: с 8:00 до 17:00
      sales@emis-kip.ru
      Челябинск, Комсомольский проспект, д. 29, стр. 7
      АО «ЭМИС» ИНН 7729428453 Политика конфиденциальности
      ru
      en
      ru
