Измерение расхода пара, газа, жидкости в трубопроводах больших диаметров.

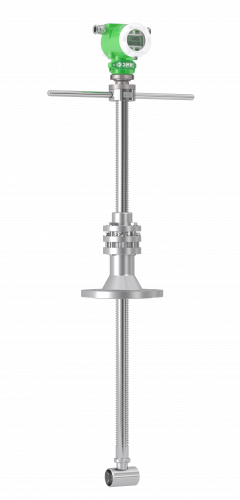

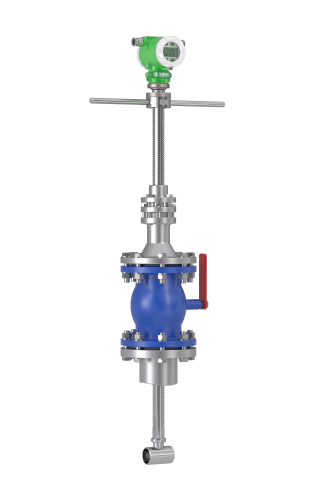

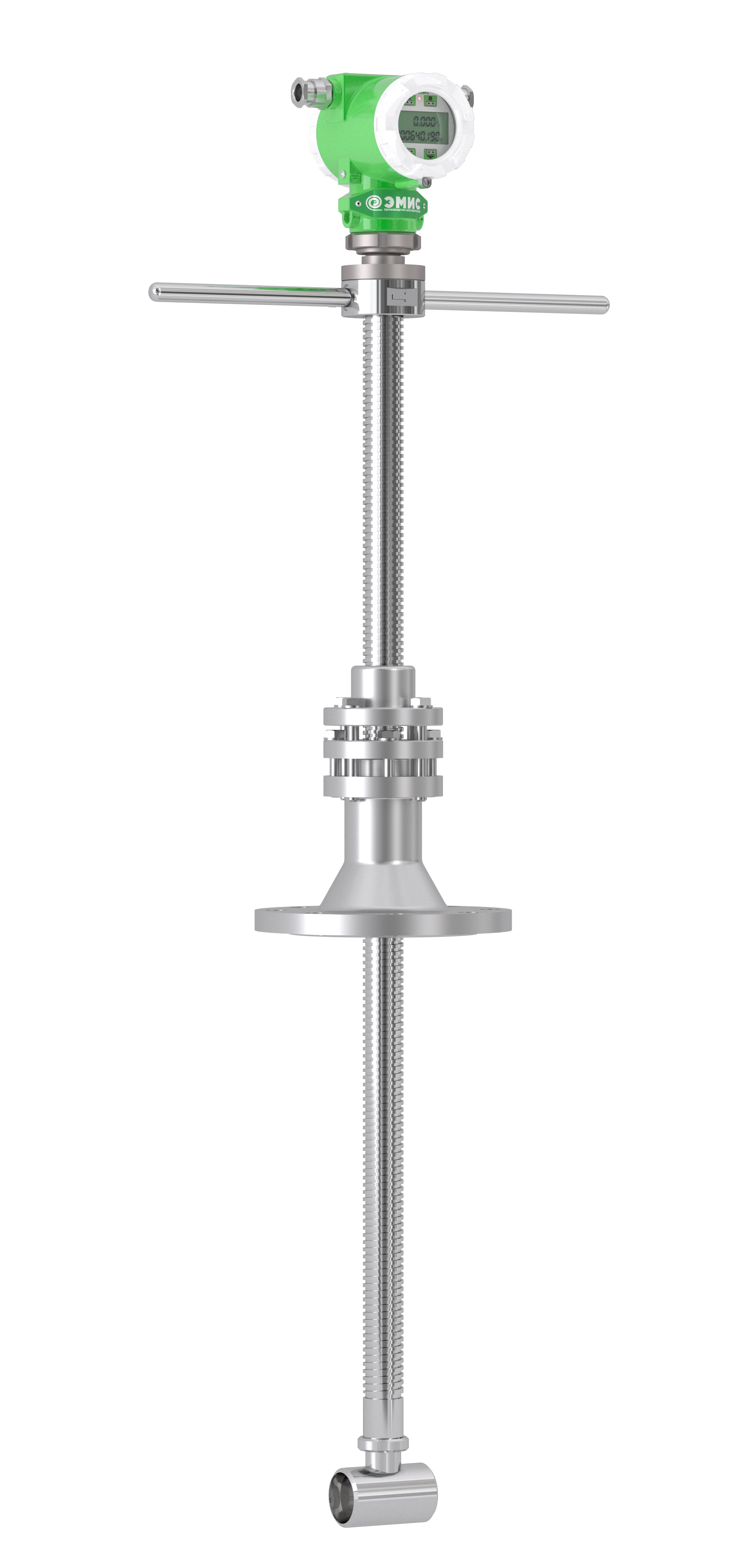

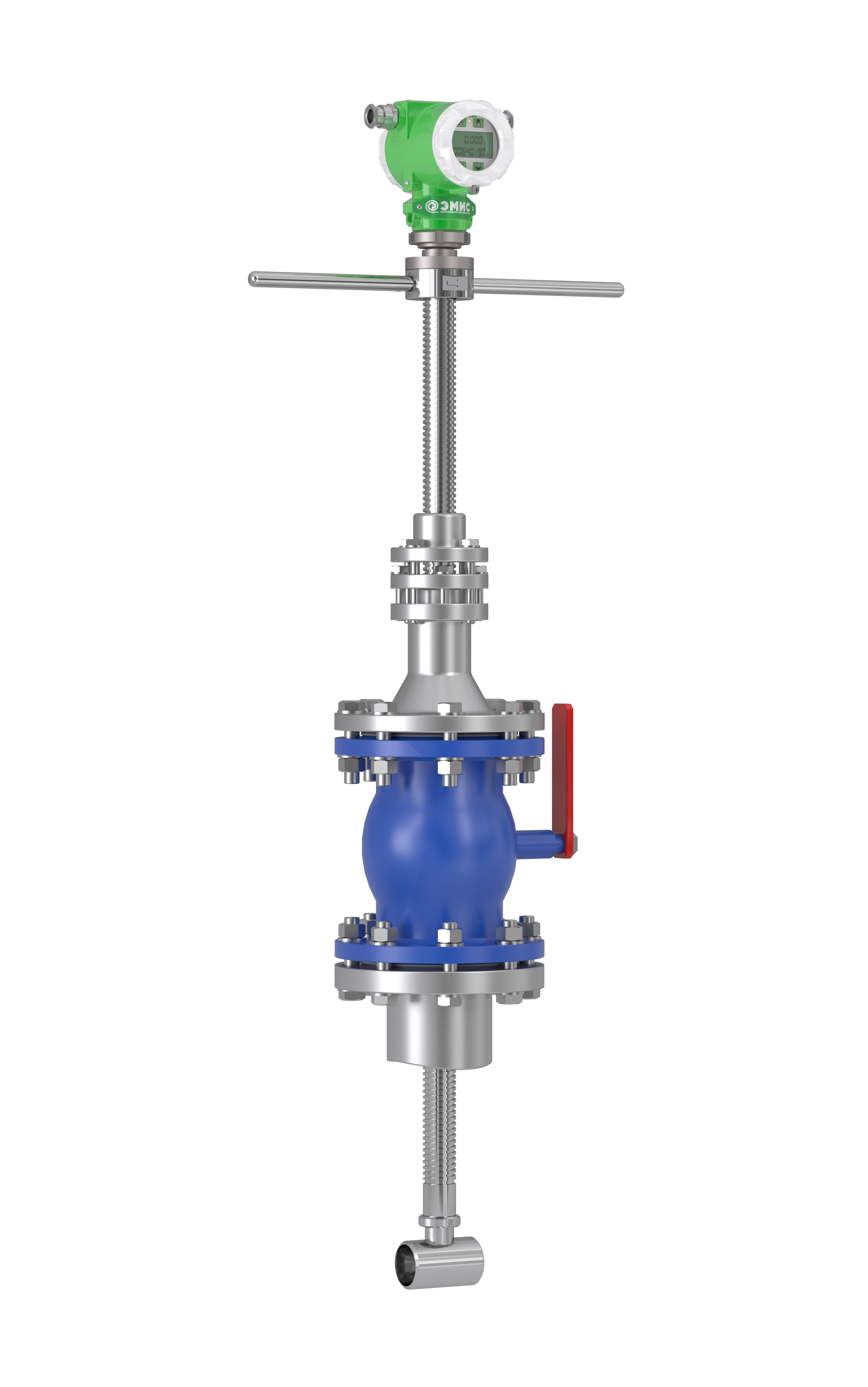

Погружной вихревой расходомер ЭМИС

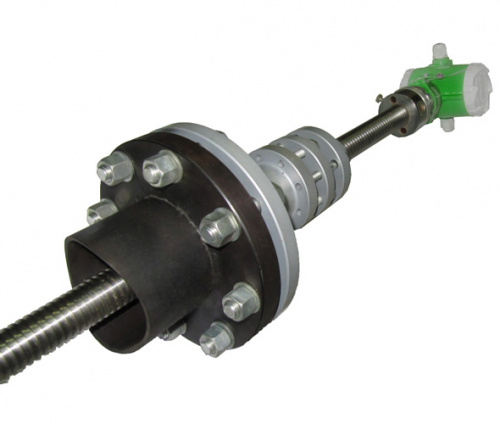

Счетчик ЭМИС-ВИХРЬ 205 – это погружной расходомер, основанный на вихревом принципе действия, используется как счетчик пара, газа, жидкости на больших трубопроводах с диаметрами от 300 до 2000 мм и обеспечивает значительную экономию на стоимости оборудования и монтажа без ухудшения технических показателей.
Счетчики обладают высокой точностью измерений, интеллектуальной микропроцессорной обработкой сигнала, отсутствием движущихся частей и износоустойчивой конструкцией. Всё это позволяет с помощью погружного расходомера ЭМИС-ВИХРЬ 205 эффективно решать следующие задачи:
- измерение расхода жидкостей;
- измерение расхода природного и технических газов;
- измерение расхода насыщенного и перегретого пара.
Конструкция сенсора основана на технологии изолированного сенсора, применяемой в интеллектуальных вихревых расходомерах ЭМИС-ВИХРЬ 200.
Среди особенностей расходомера можно выделить:
- Возможность настройки и установки расходомера на трубопровод с другим Dy.
- Проливной поверке подвергается только датчик расхода Ду 40.
- Цифровая фильтрация сигнала.
- Фирменное программное обеспечение.
Чтобы заказать приборы производства "ЭМИС" заполните опросный лист. Производитель свяжется с вами в течение одного рабочего дня, сообщит цену на расходомер, вышлет прайс-лист, ответит на все вопросы.
|
Измеряемая среда
|
Газ, Жидкость |
|
Тип расхода
|
Объём |
|
Давление измеряемой среды, МПа
|
до 2,5 |
|
Взрывозащита
|
1Ex ib IIB (Т2-T6) Gb Х; 1Ex ib IIС (Т2-T6) Gb Х; 1Ex ia IIB (Т2-T6) Gb Х; 1Ex ia IIС (Т2-T6) Gb Х; 1Ex d IIC (Т2-T6) Gb Х; 0Ex ia IIB (Т2-T6) Gb Х; 0Ex ia IIC (Т2-T6) Gb ХB |
|
Выходные сигналы
|
аналоговый токовый 4-20 мА + HART (опция); импульсный; дискретный - режимы «реле расхода» и «дозатор»; частотный до 1000 Гц; цифровой Modbus RTU с интерфейсом RS-485 и USB |
|
Погрешность, %
|
до ±0,5% при измерении расхода жидкостей; до ±1,0% при измерении расхода газа и пара |
|
Температура измеряемой среды, °С
|
от -40 до +250 |
|
Температура окружающей среды, °С
|
-60°С...+70 |
|
Межповерочный интервал
|
4 года |
|
Пылевлагозащита
|
IP66/IP68 |
|
Типоразмер
|
100...2000 мм |
Сертификаты

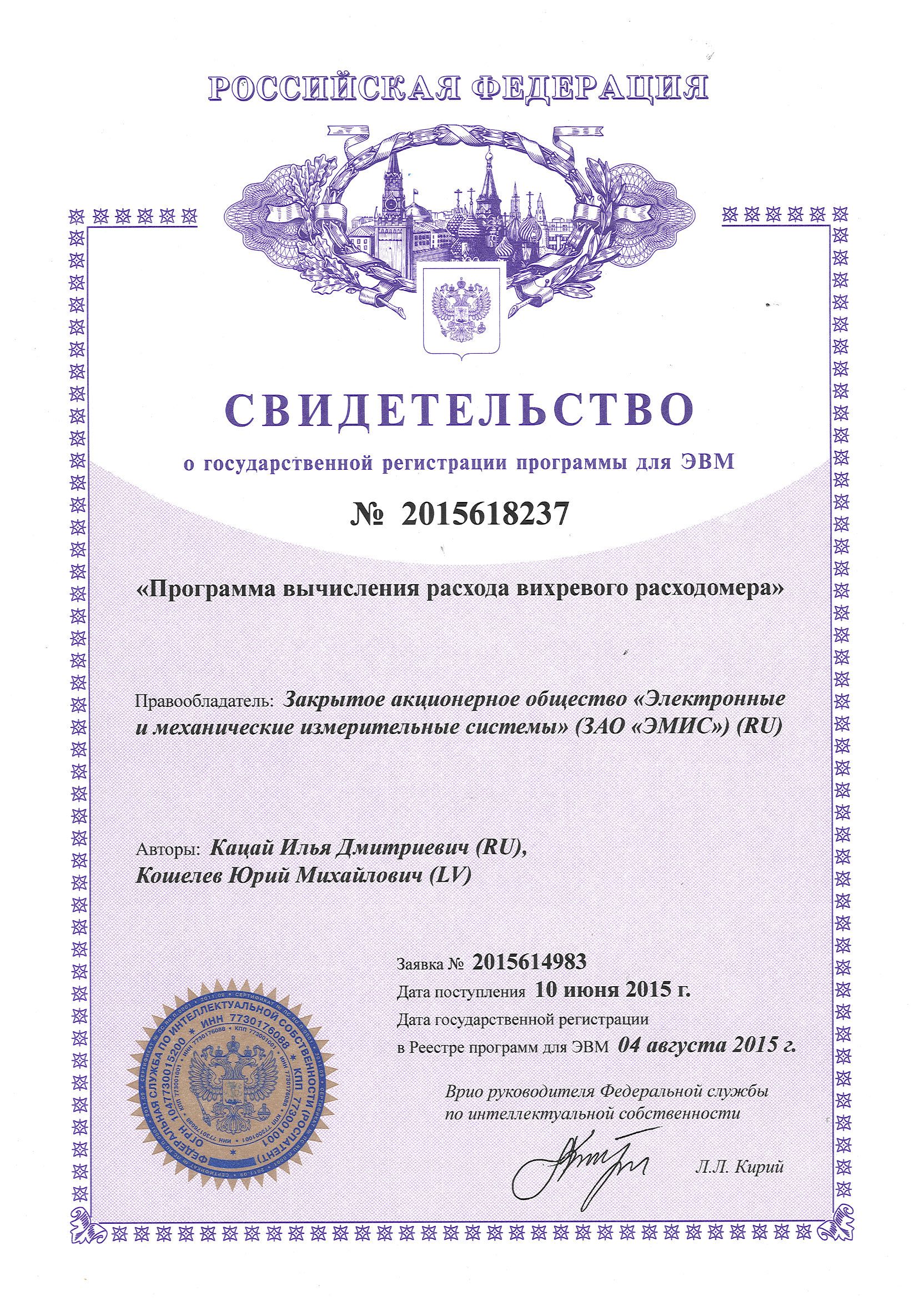

Программа «ЭМИС-Интегратор» предназначена для мониторинга работы, сбора информации технологического процесса, расхода энергоресурсов и настройки расходомеров «ЭМИС». Программное обеспечение «ЭМИС-Интегратор» защищено свидетельством РФ о государственной регистрации программ для ЭВМ.
Программа использует промышленный протокол ModBus RTU, HART для обмена данными с прибором.
В настоящий момент программа поддерживает следующие приборы:
- ЭМИС-ВИХРЬ 200 базовой, расширенной и двухпроводной версий
- ЭМИС-БАР
- ЭМИС-ДИО 230
- ЭМИС-ПЛАСТ 220
- ЭМИС-МАСС 260 стандартный, С/СИП, У/УИП
- ЭМИС-МАГ 270
- ЭМИС-ВИХРЬ 200 версии 5
Все вопросы и пожелания по работе программы присылайте по адресу: support@emis-kip.ru.
Внимание: Для работы программы, на компьютере должен быть установлен Microsoft .NET Framework 4 или более новая версия данной библиотеки.
Ссылка для скачивания Microsoft .NET Framework 4: https://www.microsoft.com/ru-ru/download/details.aspx?id=17718.
Системные требования:
- операционная система Windows XP, Server 2003 или более поздние версии.
- предустановленная библиотека MS .Net Framework v.4 или более поздние версии
- процессор с тактовой частотой более 1200 МГц
- оперативная память более 128 Мб
Дополнительное оборудование:
Для работы программы, необходимо наличие преобразователя RS- 485 / USB, RS-485 / RS-232. Внимание: приборы ЭВ-200, ЭВ-205 с версией электроники 8 также могут быть подключены с помощью кабеля USB.
