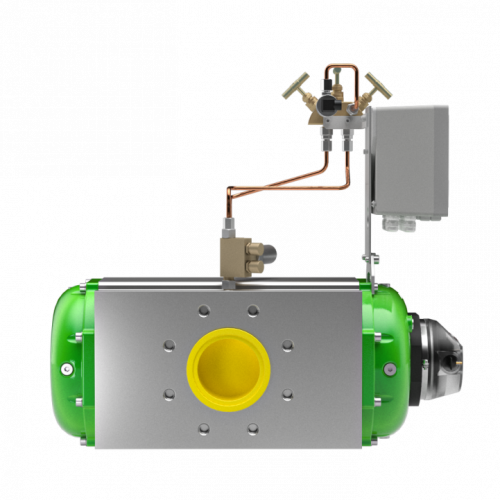

Узел учета газа ЭМИС-Эско 2230-Р на базе ротационного счётчика ЭМИС-РГС 245 для измерения объема и объёмного расхода, приведенных к стандартным условиям, природного, нефтяных товарных и других однокомпонентных и многокомпонентных газов.

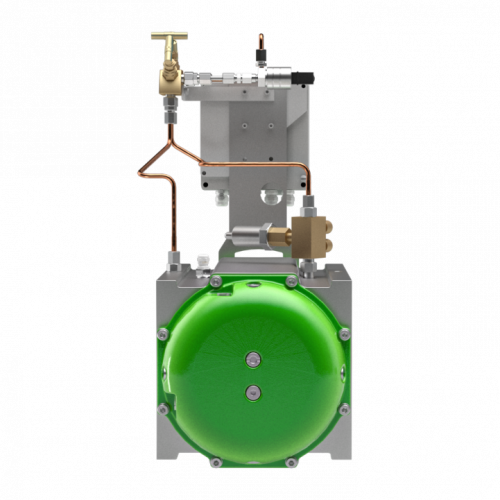

Узел учета газа ЭМИС-Эско 2230 на базе ротационного счётчика ЭМИС-РГС 245
Узел учета газа ЭМИС-Эско 2230 на базе ротационного счётчика ЭМИС-РГС 245 для измерения объема и объёмного расхода, приведенного к стандартным условиям, природного, нефтяного и других однокомпонентных и многокомпонентных газов.
Узел учета ЭМИС-Эско 2230 на базе ЭМИС-РГС 245 используется для коммерческого и технологического учета расхода газа. Преимущественно он применяется на сетях низкого и среднего давления в сфере газоснабжения и газораспределения.

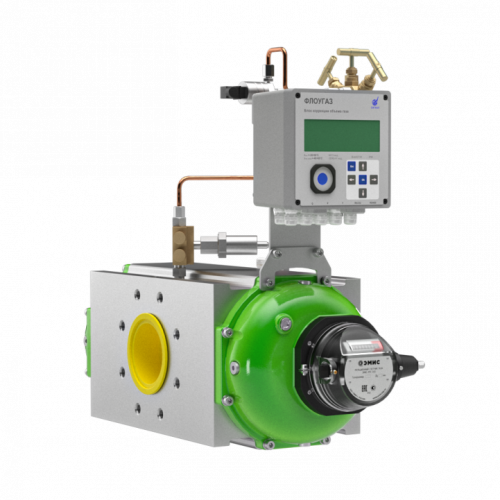

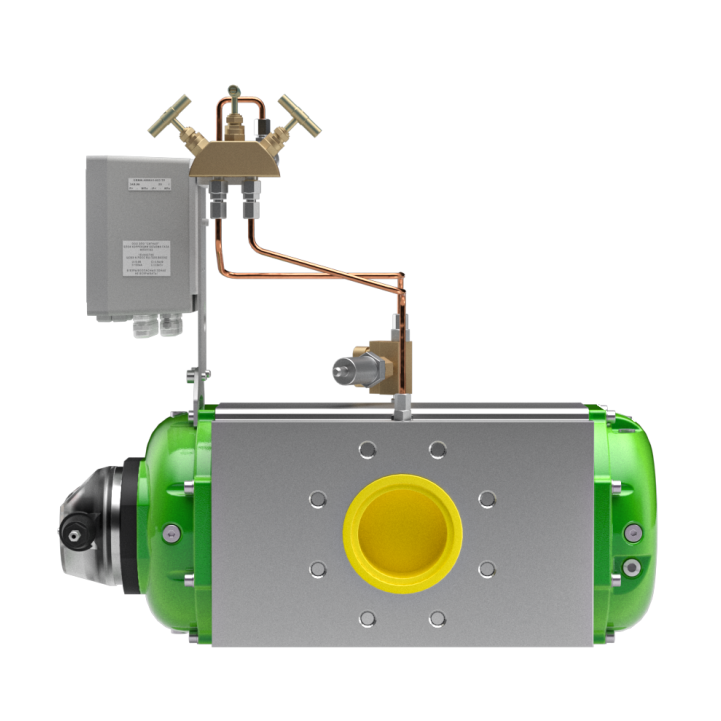

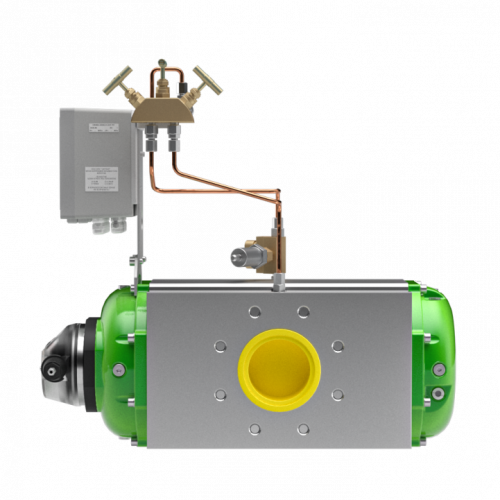

Узел учета газа ЭМИС-Эско 2230 в комплектации с ЭМИС-РГС 245 и блоком коррекции «Флоугаз»
Для измерения параметров в составе узла учета газа может использоваться блок коррекции «ФЛОУГАЗ», который включает в себя вычислитель, датчик абсолютного давления, датчик перепада давления и датчик температуры. Также в комплектацию входят импульсные линии, фитинги и клапанные блоки.
В данном исполнении ЭМИС-Эско 2230 может содержать несколько поддиапазонов с высокими уровнями точности. Комплекс имеет ряд пределов допускаемой относительной погрешности измерений объемного расхода и объема газа, приведенного к стандартным условиям, например: ±1,2 (2,1)% и ±0,8 (1,6)%. Это позволяет заменять конкурентные узлы учета газа на комплексы ЭМИС с идентичными метрологическими характеристиками.
Характеристики
- Измеряемая среда: природный газ
- Давление измеряемой среды, МПа: до 1,6
- Диапазон расхода: 0,4...1600
- Температура измеряемой среды, °C: -30…+60
- Температура окружающей среды, °C: -40…+60
- Выходные сигналы: RS-485, RS-232, оптический, GSM/GPRS
- МПИ: 5 лет

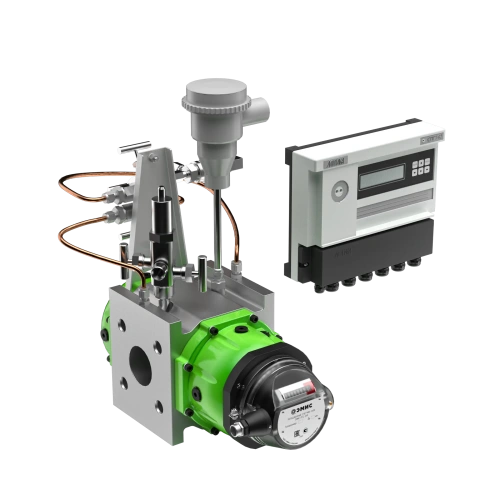

Узел учета газа ЭМИС-Эско 2230 в комплектации с ЭМИС-РГС 245 и корректорами:
- СПГ 740 «ЛОГИКА»
- СПГ 742 «ЛОГИКА»
- СПГ 761 «ЛОГИКА»
- СПГ 762 «ЛОГИКА»
- СПГ 763 «ЛОГИКА»
- ТЭКОН - 19
- ИМ 2300
- УВП 280
Для коммерческого и технологического учета газа и газовых смесей с приведением к стандартным условиям в комплектацию узла учета газа ЭМИС-Эско 2230 могут входить корректоры, наиболее востребованные на сетях газоснабжения и газораспределения. Кроме того, комплектация включает датчик абсолютного давления, датчик перепада давления и датчик температуры, а также сопутствующее оборудование.
Характеристики
- Измеряемая среда: газ и газовые смеси
- Давление измеряемой среды: до 1,6 МПа
- Температура измеряемой среды, °С: Природный газ -30..+76, газовые смеси -30..+80, нефтяной газ -23..+80
- Температура окружающей среды, °С: -40..+60
- Выходные сигналы: RS-232, RS-485, 4..20, оптический порт, Ethernet
- МПИ: 5 лет
Доступные алгоритмы вычисления
| Корректор | Алгоритмы учета | Температура измеряемой среды | Давление, МПа |
|---|---|---|---|
| СПГ740 |
Природный газ ГОСТ 30319.2-2015 |
от -23 до +76 |
от 0,1 до 7,5 |
| СПГ742 |
Природный газ ГОСТ 30319.2-2015 |
от -23 до +76 |
от 0,1 до 7,5 |
| СПГ761 |
Природный газ ГОСТ 30319.2-2015, ГОСТ 30319.3-2015 |
от -23 до +76 |
от 0,1 до 7,5 от 0,1 до 30 |
| СПГ762 |
Природный газ ГОСТ 30319.2-2015, ГОСТ 30319.3-2015 Смесь газов или простые газы ГСССД МР 118-2005 |
от -23 до +76 от -73 до +125 |
от 0,1 до 7,5 от 0,1 до 30 от 0,1 до 10 |
| СПГ 763 |
Нефтяной газ ГСССД МР113-2003 |
от -10 до +226 |
от 0,1 до 15 |
| УВП 280 |
Природный газ ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, ГОСТ 8.662-2009, ISO 20765-2; Нефтяной газ ГСССД МР113-2003, ФР.1.29.2016.25113; Смеси газов ГСССД МР118-2005; ГСССД МР 273-2018; Воздух ГСССД МР112-2003; ГСССД МР 242-2015; Гелиевый концентрат ГСССД МР232-2014; Простые газы ГСССД МР134-2007 |
от -23 до +76 от -23 до +76 от -60 до +176 от -10 до +226 от -23 до +76 от -73 до +125 от -10 до +226 от -73 до +125 от -140 до +726 от -20 до +40 от -73 до +150 |
от 0,1 до 7,5 от 0,1 до 30 от 0 до 30 от 0 до 30 от 0,1 до 15 от 0,1 до 30 от 0,1 до 10 от 0,1 до 30 от 0,1 до 20 от 0 до 100 от 0,1 до 20 от 0,1 до 10 |
| ИМ 2300 |
Природный газ ГОСТ 30319.3-2015 Нефтяной газ ГСССД МР113-2003 |
от -23 до +76 от -10 до +226 |
от 0,1 до 30 от 0,1 до 15 |
| ТЭКОН19 |
Природный газ ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, Нефтяной газ ГСССД МР113-2003, Смеси газов ГСССД МР118-2005; Воздух ГСССД 8-79 Простые газы (азот, ацетилен, аммиак, аргон, водород, кислород и др) ГСССД МР134-2007 |
от -23 до +76 от -10 до +226 от -73 до +125 от -50 до +120 от -73 до +150 |
от 0,1 до 7,5 от 0,1 до 30 от 0,1 до 15 от 0,1 до 10 от 0,1 до 20 от 0,1 до 10 |
Системы телеметрии
Оснащение комплексов учета газа ЭМИС-Эско системами телеметрии позволяет оперативно передавать информацию на сервер сбора данных по сети сотовой связи GSM/GPRS, что на сегодняшний день является стандартом управления процессами в системах газоснабжения. Внешние модули телеметрии совместимы с входящими в комплекс корректорами и передают данные в системы «Газсеть» и АСКУГ «NET».
Купить узел учёта
Чтобы узнать цену на узел учета газа, позвоните по номеру +7 (351) 729-99-12, 8 (800) 301-66-88 (бесплатно по России) или заполните опросный лист. Вы сможете купить именно ту модификацию узла учета газа, которая вам нужна.
Купить узел учета газа с полным пакетом разрешительной документации возможно также для применения в странах Таможенного союза (подробнее в разделе «сертификация»).
Цена на узел учета газа зависит от технических параметров, требований к исполнению, комплектации и другие факторов. Если вы хотите приобрести качественный узел учета газа по выгодной цене, мы с радостью предложим вам лучшие условия покупки. Не упустите возможность купить узел учета газа по цене производителя.
Видео
|
Измеряемая среда
|
Газ |
|
Тип расхода
|
Объём |
|
Давление измеряемой среды, МПа
|
1,6 |
|
Диапазон расходов
|
0,4...1600 |
|
Выходные сигналы
|
RS-485, RS-232, оптический |
|
Погрешность, %
|
1,5; 2,0; 2,5 |
|
Температура измеряемой среды, °С
|
-30...+70 |
|
Температура окружающей среды, °С
|
Для преобразователя расхода: -40...+60; для корректора: -30...+50 |
|
Межповерочный интервал
|
5 лет |
|
Пылевлагозащита
|
IP 65 |
