Вычислители серии УВП-280 используются в составе узлов учета газа, пара и нефти, сертифицированных с расходомерами «ЭМИС».
Вычислитель УВП-280 предназначен для измерений выходных электрических сигналов от преобразователей расхода, температуры, давления, разности давлений, плотности и их преобразования в значения физических величин и вычислений расхода и количества воды, пара, нефти, нефтепродуктов, различных газов и смесей газов.
Вычислители применяются в узлах учета совместно с первичными преобразователями расхода, давления и температуры.
В состав вычислителя входит блок вычислений (БВ) и перифирийный интерфейсный контроллер (ПИК). В зависимости от расположения БВ и ПИК существуют следующие модификации вычислителя:

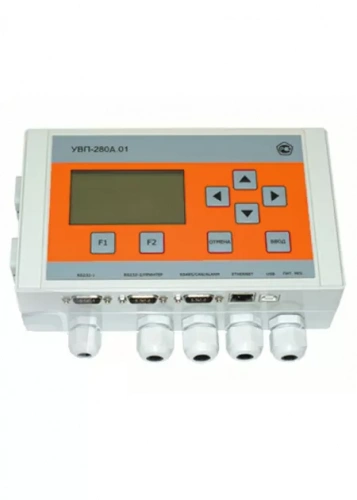

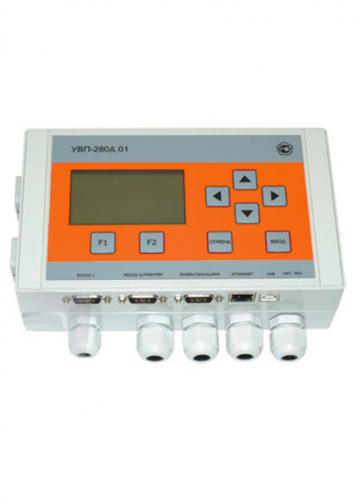

- УВП 280А.01 - расположение БВ и ПИК в едином корпусе;

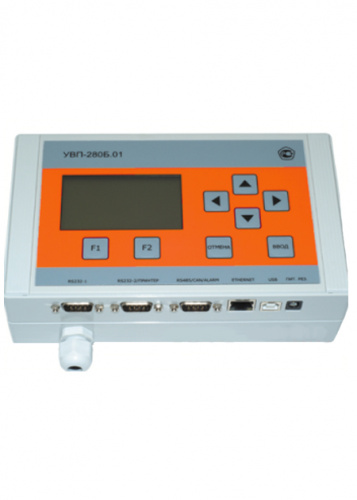

- УВП 280Б.01 - вычислитель БВ и ПИК выполнены в отдельных корпусах. Связь между ними осуществляется по двухпроводному кабелю.
Перифирийный интерфейсный контроллер принимает и осуществляет первичную обработку выходных сигналов от преобразователей, а затем преобразовывает их в цифровой код, поступающий далее в БВ. Блок вычислений обрабатывает результаты измерений, вычисляет расход и количество измеряемых сред, хранит полученную информацию по накопленным параметрам в виде архивов, отвечает за вывод параметров на индикатор.
Сертификаты
Для получения ТКП необходимо направить исходные данные и указать контактную информацию для обратной связи. Ниже приведён порядок подачи заявки.
Шаг 1. Предоставьте опросный лист
Для подготовки ТКП необходимо направить исходные данные одним из следующих способов:
- Заполнить опросный лист по установленной форме
- Направить свой вариант опросного листа
- Просим приложить карточку предприятия для выставления счета,
- Необходимо указать регион установки прибора /конечного заказчика/ для назначения ответственного менеджера.
Шаг 2. Отправьте заполненный опросный лист по электронной почте sales@emis-kip.ru
Шаг 3. Ожидайте ответа менеджера
После принятия заявки в работу ответственный менеджер направит вам уведомление по электронной почте.
Шаг 4. Уточнить статус заявки можно по телефону +7 (351) 729-99-12, добавочные номера 109, 110.
Программа «ЭМИС-Интегратор» предназначена для мониторинга работы, сбора информации технологического процесса, расхода энергоресурсов и настройки расходомеров «ЭМИС». Программное обеспечение «ЭМИС-Интегратор» защищено свидетельством РФ о государственной регистрации программ для ЭВМ.
Программа использует промышленный протокол ModBus RTU, HART для обмена данными с прибором.
Все вопросы и пожелания по работе программы присылайте по адресу: support@emis-kip.ru.
В настоящий момент программа поддерживает следующие приборы:
ЭМИС-Интегратор v4 Modbus
- ЭМИС-ВИХРЬ 200 исп.В/ВВ, Т, С2, В2/ВВ2
- ЭМИС-МАСС 260 исп. Станд., С/СИП С2/СИП2, У/УИП, У2/УИП2, М2/МИП2
- ЭМИС-МАГ 270 исп. Станд., У
- ЭМИС-БАР модификации М1
- ЭМИС-ДИО 230
- ЭМИС-ПЛАСТ 220
ЭМИС-Интегратор v4 HART
- ЭМИС-ВИХРЬ 200 исп. Т, В2/ВВ2
- ЭМИС-МАСС 260 исп. У/УИП, У2/УИП2, М2/МИП2
- ЭМИС-МАГ 270 исп. Станд., У
- ЭМИС-БАР
- ЭМИС-МЕТА
- ЭМИС-ПУЛЬС
Системные требования:
ЭМИС-Интегратор v4 Modbus
- операционная система Windows 7 и выше.
- процессор с тактовой частотой более 1200 МГц
- оперативная память более 1024 Мб
ЭМИС-Интегратор v4 Modbus для Астра Линукс
- операционная система AstraLinux SE 1.8.3.
- процессор с тактовой частотой более 1200 МГц
- оперативная память более 1024 Мб
ЭМИС-Интегратор v4 HART
- операционная система Windows 10 и выше.
- процессор с тактовой частотой более 1200 МГц
- оперативная память более 1024 Мб
ЭМИС-Интегратор v3 (снят с поддержки)
- операционная система Windows XP, Server 2003 или более поздние версии.
- предустановленная библиотека MS .Net Framework v.4 или более поздние версии
- процессор с тактовой частотой более 1200 МГц
- оперативная память более 128 Мб
Дополнительное оборудование:
Для работы программы, необходимо наличие преобразователя RS- 485 / USB, RS-485 / RS-232. Большинство модификаций приборов имеет сервисный USB разъём для настройки приборов.
Подробную информацию смотрите в РЭ.
