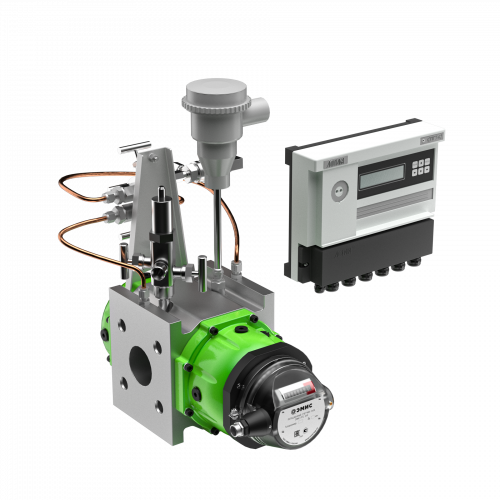

Узел учета газа ЭМИС-Эско 2210 на базе ротационного счётчика ЭМИС-РГС 245 для определения объема и объёмного расхода газа с приведением полученного результата к стандартным условиям. Узел измеряет однокомпонентные и многокомпонентные газы (природный, нефтяной и тд).
Узел учета газа ЭМИС-Эско 2210 на базе ротационного счетчика газа ЭМИС-РГС 245 предназначен для эксплуатации на объектах газоснабжения и газораспределения с максимальным диаметром условного прохода 200 мм. При этом избыточное давление измеряемой среды не должно превышать 1,6 Мпа.
В составе данного узла учета в качестве корректора могут применяться вычислители
- «СПГ» от АО «НПФ «ЛОГИКА»,
- «ИМ2300» от ФГУП «ОКБ «Маяк»,
- «ТЭКОН-19» от ООО «КРЕЙТ».
Принцип действия узла учета газа основан на одновременном измерении расхода, давления, температуры газа при рабочих условиях соответствующими измерительными каналами (в дальнейшем - ИК) и вычисления, по измеренным значениям, расхода (объема) газа, приведенного к стандартным условиям (Pc=0,101325 МПа, Тс=20 ºС). Результаты измерений отображаются на дисплее и передаются на персональный компьютер (ПК) по цифровым каналам связи. Расход и объём газа при рабочих условиях, приводят к стандартным условиям по ГОСТ 2939-63 в соответствии с требованиями ГОСТ Р 8.740-2023.
Узел учета газа на базе ротационного счетчика эксплуатируется на трубопроводах с диаметром условного прохода до 200 мм при максимальном избыточном давлении до 1,6 Мпа. В числе преимуществ – широкий динамический диапазон и точность, соответствующая требованиям коммерческого учета. Наиболее часто данный узел применяется в сетях среднего и низкого давления при газораспределении по потребителям.
Узлы состоят из серийно выпускаемых средств измерений, внесенных в Госреестр России и объединенных в средство измерений, отвечающее единым требованиям.
Чтобы узнать цену на узел учета газа, позвоните по номеру +7 (351) 729 99 12, 8 (800) 301 66 88 (бесплатно по России) или заполните опросный лист. Вы сможете купить именно ту модификацию узла учета газа, которая вам нужна.
Купить узел учета газа с полным пакетом разрешительной документации возможно также для применения в странах Таможенного союза (подробнее в разделе «сертификация»).
Видео
|
Измеряемая среда
|
Газ |
|
Давление измеряемой среды, МПа
|
до 1,6 |
|
Диапазон расходов
|
0,4..1600 |
|
Выходные сигналы
|
RS-232, RS-485, 4..20, оптический порт |
|
Температура измеряемой среды, °С
|
Природный газ -23..+76, газовые смеси -30..+80, нефтяной газ -10..+80 |
|
Температура окружающей среды, °С
|
-40..+60 |
|
Пылевлагозащита
|
IP54 |
Программа «ЭМИС-Интегратор» предназначена для мониторинга работы, сбора информации технологического процесса, расхода энергоресурсов и настройки расходомеров «ЭМИС». Программное обеспечение «ЭМИС-Интегратор» защищено свидетельством РФ о государственной регистрации программ для ЭВМ.
Программа использует промышленный протокол ModBus RTU, HART для обмена данными с прибором.
В настоящий момент программа поддерживает следующие приборы:
- ЭМИС-ВИХРЬ 200 базовой, расширенной и двухпроводной версий
- ЭМИС-БАР
- ЭМИС-ДИО 230
- ЭМИС-ПЛАСТ 220
- ЭМИС-МАСС 260 стандартный, С/СИП, У/УИП
- ЭМИС-МАГ 270
- ЭМИС-ВИХРЬ 200 версии 5
Все вопросы и пожелания по работе программы присылайте по адресу: support@emis-kip.ru.
Внимание: Для работы программы, на компьютере должен быть установлен Microsoft .NET Framework 4 или более новая версия данной библиотеки.
Ссылка для скачивания Microsoft .NET Framework 4: https://www.microsoft.com/ru-ru/download/details.aspx?id=17718.
Системные требования:
- операционная система Windows XP, Server 2003 или более поздние версии.
- предустановленная библиотека MS .Net Framework v.4 или более поздние версии
- процессор с тактовой частотой более 1200 МГц
- оперативная память более 128 Мб
Дополнительное оборудование:
Для работы программы, необходимо наличие преобразователя RS- 485 / USB, RS-485 / RS-232. Внимание: приборы ЭВ-200, ЭВ-205 с версией электроники 8 также могут быть подключены с помощью кабеля USB.
