Преобразователи давления «ЭМИС»-БАР»: выходные сигналы, диапазоны измерения, схема, подключение

23.12.2019

Что такое преобразователь давления?



Преобразователь давления — это прибор, используемый для непрерывного измерения давления среды – жидкости, газа (в том числе кислорода) или пара. Полученное значение преобразуется в выходной сигнал – аналоговый или цифровой. Кроме того, при наличии индикатора, результат отображается на дисплее.

ВАРИАНТЫ ИСПОЛНЕНИЯ





Преобразователи давления появились в продуктовой линейке компании «ЭМИС» в конце 2018 года. Запуск производства интеллектуальных датчиков «ЭМИС»-БАР» позволил заказчику унифицировать применяемое оборудование, а также открыл возможность комплексной покупки средств измерения данной торговой марки с получением дополнительных выгод.
Технические характеристики приборов «ЭМИС»-БАР» соответствуют ведущим мировым образцам. Они обладают точностью от 0,04%, имеют диапазон измерения в пределах от -0,5 до 40 МПа, способны работать при давлении перегрузки до 60 МПа, а также имеют комбинированную взрывозащиту Exdia. Как и все интеллектуальные приборы ТМ «ЭМИС», датчики давления «ЭМИС»-БАР» поддерживаются сервисным и диагностическим ПО «ЭМИС»-Интегратор». (Чтобы узнать более подробную информацию о приборах, смотрите раздел «продукция»)

Всего представлено 20 моделей, предназначенных для измерения всех типов давления с различными вариантами присоединения к процессу, в том числе с возможностью нижнего подвода импульсных трубок.

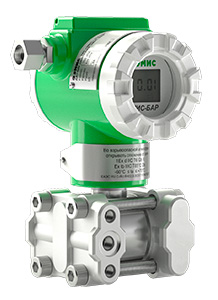

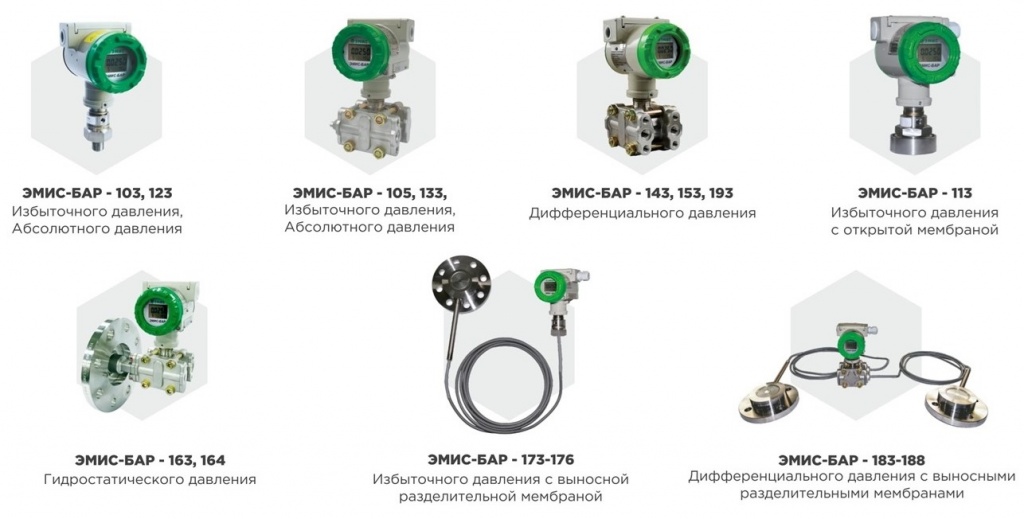

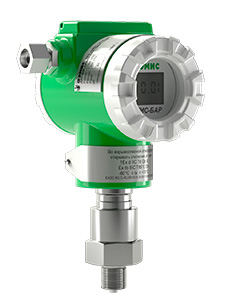

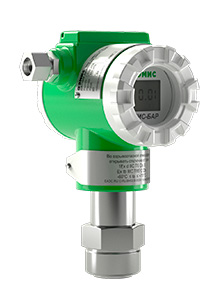

Варианты исполнения преобразователей давления


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Наименование Значение
Диапазон измеряемых давлений до 40 МПа
Основная приведенная погрешность 0,04%, 0,065%
Диапазон перенастройки 100:1*
Температура измеряемой среды
для специального фланцевого исполнения
-40..+120 °С
-90..+400 °С **
Температура окружающей среды -60..+85 °С
Температура работоспособности ЖКИ -30..+85 °С
Взрывозащита 0Ex ia IIC T6...T4 Ga X,
1Ex d IIC T6...T4 Gb X,
1Ex d ia IIC T6...T4 Gb X
Выходные сигналы 4..20 мА+HART
Напряжение питания 10,5..45 В
Средняя наработка на отказ 150 000 ч
Межповерочный интервал 5 лет
Срок службы 30 лет

*В зависимости от выбранного полного диапазона измерения.
**В зависимости от заполняющей жидкости капиллярных линий.




Пьезорезистивные датчики давления



В преобразователях «ЭМИС»-БАР» реализован пьезорезистивный метод измерения. Давление подается на разделительную мембрану, затем передается через заполняющую жидкость в измерительную камеру и приводит к деформации измерительной мембраны из монокристаллического кремния, в которой сформированы полупроводниковые резисторы моста Уитстона. Деформация пьезорезистора, находящегося в плече моста, приводит к изменению его сопротивления и, как следствие, разбалансу измерительного моста. Напряжение разбаланса моста, зависящее от давления в измерительной камере преобразуется электронным блоком в сигнал соответствующего выходного интерфейса.

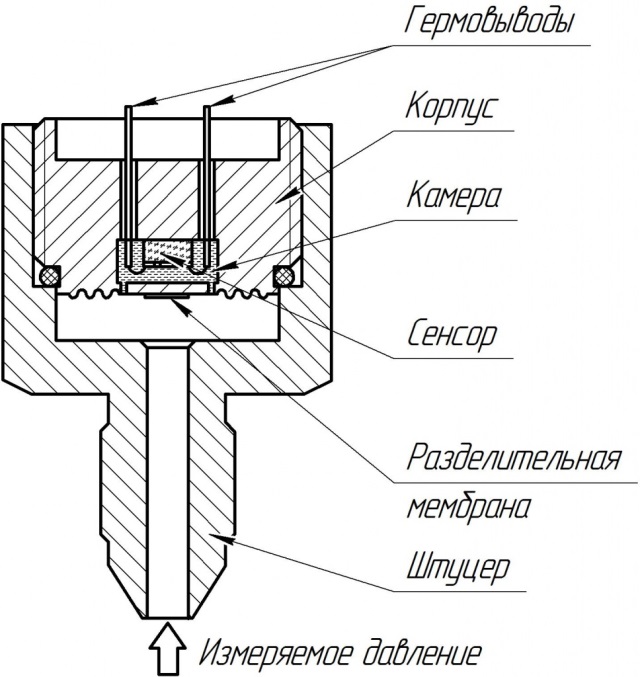

Схема сенсорного модуля

схема сенсорного модуля



Мембрана датчика давления



Разделительная мембрана может быть изготовлена из таких материалов, как нержавеющая сталь 316L, сплав Хастеллой НН-276, тантал, монель, 316L с золотым напылением и никель.

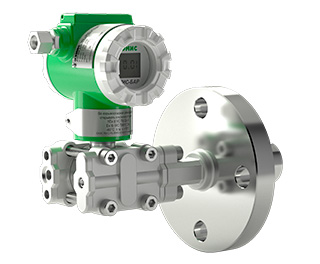

Кроме того, для защиты сенсора от агрессивной среды и экстремальных температур используется разделитель сред. В этом случае разделительная мембрана датчика может быть:
  • открытой, что применимо для вязких жидкостей;
  • выносной с прямым монтажом;
  • на капиллярной линии.


Отметим, что степень влияния температуры на разделительную мембрану зависит от её толщины, типа и размера, а также от длины и диаметра капилляра. (1 метр капиллярной линии позволяет снизить температуру на 50 градусов). В связи с широким выбором материалов мембраны, корпуса и заполняющей жидкости, датчик возможно устанавливать на сильноагрессивные среды, например, такие как соляная кислота.

ДИАПАЗОНЫ ИЗМЕРЕНИЯ



Как было сказано выше, приборы «ЭМИС»-БАР» имеют широкий диапазон измерения, а также способны работать при высоких перегрузках. Минимальные и максимальные пределы измерений для каждой модели, а также значения допускаемой перенастройки представлены тут.

ПРЕОБРАЗОВАТЕЛИ ДАВЛЕНИЯ ИЗМЕРИТЕЛЬНЫЕ С ВЫХОДНЫМИ СИГНАЛАМИ 4–20 мА + HART



Датчики «ЭМИС»-БАР» имеют выходные сигналы 4–20 мА + HART с DD-файлами (Device Desription). DD-файл предоставляются производителем бесплатно При наличии НАRT-протокола прибор может передавать информацию в цифровом виде по двухпроводной линии связи совместно с токовым сигналом 4–20 мА. Принимать и обрабатывать цифровой сигнал возможно с помощью любого устройства, поддерживающего HART-протокол. Цифровой интерфейс служит для связи датчика с портативным HART-коммуникатором, либо с ПК посредством стандартного интерфейса и дополнительного HART-модема.

Компания «ЭМИС» является членом ассоциации производителей оборудования, поддерживающего протокол HART. Наличие HART-протокола позволяет одновременно использовать обе системы управления: компьютер с HART-протоколом и портативный HART-коммуникатор. Преобразователь способен распознавать и выполнять команды каждого из них. При этом управляющие устройства могут иметь различные адреса и обмениваться данными в режиме разделения времени канала связи. Настройку можно производить с любым HART-коммуникатором или ПО поддерживающим HART.

Также можно использовать технологию FDT (FIELD DEVICE TOOL). Для работы с данной спецификацией необходимо использовать программное обеспечение поддерживающее DTM (DEVICE TYPE MANAGER). Например, бесплатный пакет PACTware (Process Automation Configuration Tool). PACTware представляет собой программное обеспечение для настройки любых типов приборов независимо от их изготовителя или используемой шины. В сочетании с DTM (Device Type Manager), поставляемыми компанией «ЭМИС», данное программное обеспечение позволяет выполнять настройку оборудования. Таким образом, для обеспечения настройки приборов должны быть установлены как PACTware, так и соответствующие DTM.

HART

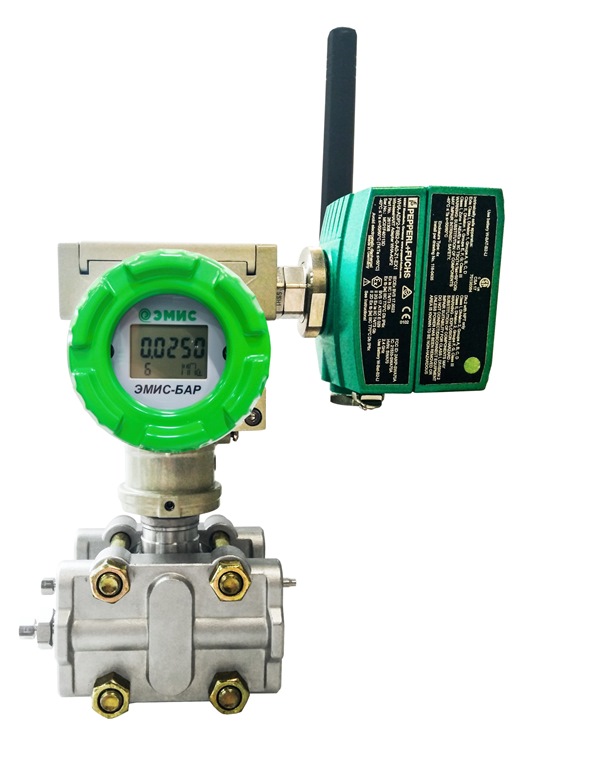

В июле 2019 г. были проведены испытания средств измерения ТМ «ЭМИС» на совместимость с адаптером беспроводной сети Wireless HART. Результат испытаний показал возможность применения решения от «Pepperl+Fuchs» для всей линейки преобразователей «ЭМИС»-БАР».

С помощью адаптера WHA-ADP2 возможна беспроводная передача всех параметров прибора, полученных по протоколу HART или токовой петле 4-20мА. Кроме того, адаптер позволяет осуществлять электрическое питание датчика от встроенной батареи, что делает такое техническое решение автономным.

ПОДКЛЮЧЕНИЕ ПРЕОБРАЗОВАТЕЛЯ ДАВЛЕНИЯ, МОНТАЖ



Электропитание осуществляется от источника питания постоянного тока напряжением от 10,5 до 45 В. Подключение устройства по протоколу HART осуществляется через нагрузочный резистор с сопротивлением в пределах 250 – 500 Ом, при этом необходимо учитывать полярность. Стоит обратить внимание на то, что напряжение должно быть не менее 15,8 и не более 45 В.

Схема подключения преобразователя давления


схема подключения




Способ монтажа



Установка прибора допускается как непосредственно на месте подключения, так и с использованием монтажного кронштейна. Кронштейн можно закрепить на стене или раме при помощи 4 винтов, либо на монтажной трубе (вертикальной или горизонтальной диаметром 50–60 мм) с помощью скоб.

монтаж преобразователя давления




При монтаже с поворотом датчика относительно вертикали необходимо провести калибровку нуля перед вводом в эксплуатацию.


эксплуатация преобразователя давления эмис-бар



Также во время установки прибора и подключения его к процессу следует учитывать рекомендации по расположению патрубков отбора давления.

Схема монтажа преобразователя давления



ПРИМЕНЕНИЕ: ДАТЧИКИ ДАВЛЕНИЯ В АСУ, В КОМПЛЕКСАХ УЧЕТА



Преобразователи давления зачастую применяются в составе автоматизированных систем управления технологическим процессом. При этом требуется максимально широкий диапазон измерений. При поступлении сигнала об отклонении от нормы, автоматика решает, как поступить. Возможно срабатывание выключателей и других регулирующих приборов.

Еще одной областью применения являются узлы учета энергоресурсов. В частности, преобразователи «ЭМИС»-БАР» в составе комплексов учета служат для приведения расхода среды к стандартным условиям.

Например, такое оборудование установлено на заводе "Трубодеталь". «В период с июля 2018 года по февраль 2019 года службой КИПиА АО "Трубодеталь" был получен и установлен в опытную эксплуатацию на узел учета энергоресурсов датчик давления «ЭМИС»-БАР» с полным диапазоном измерения от -0,1 до 1,6 МПа.

Особенно, хотелось бы отметить его стабильность и точность показаний, безусловную встраиваемость в архитектуру действующей на предприятии системы сбора технологических данных, высокую визуализацию, интуитивность и практическое удобство дисплея, а также эргономичность самого прибора и безотказность в условиях низких (до -44 градусов по Цельсию) температур окружающей среды», - написал в своем отзыве заказчик.

Всего на сегодняшний день преобразователи «ЭМИС»-БАР» применяются более чем на 80 промышленных предприятиях страны. В их числе ведущие компании нефтегазовой отрасли, «Сургутская ГРЭС», «ММК» и другие. Самая крупная поставка состоялась в рамках переоснащения парка средств измерения ПАО «МОСЭНЕРГО»: на объектах компании установлены 400 датчиков, в том числе в составе узлов учета.

Приведенные выше характеристики преобразователей «ЭМИС»-БАР» и результаты реальной эксплуатации за год продаж вызвали гордость производителя и заслужили признание у заказчиков. Однако, ЗАО «ЭМИС» не планирует останавливаться на достигнутых результатах, создавая для своих заказчиков только лучшее.

Компания в настоящее время ведет НИОКР по обновлению серии датчиков давления. В качестве целей с середины текущего года коллективом инженерного центра «ЭМИС» взяты амбициозные задачи по достижению улучшенных технических характеристик:
  • повышения класса точности до 0,025%;
  • уменьшения погрешности от перенастройки, зависимость погрешности от перенастройки, % ВПИ ( ДИ - 0,015+0,0025*r при 10≤r≤100);
  • ускорения времени отклика до 90мс.
  • улучшения долговременной стабильности 0,01% за 1 год (0,1% за 10 лет).


Обращаем внимание, что в настоящее время действует складская программа, позволяющая гарантировать короткие сроки отгрузки (до 8 рабочих дней) для приборов ТМ «ЭМИС» стандартного исполнения.

Чтобы оставить заявку, заполните опросный лист и направьте его на электронную почту sales@emis-kip.ru

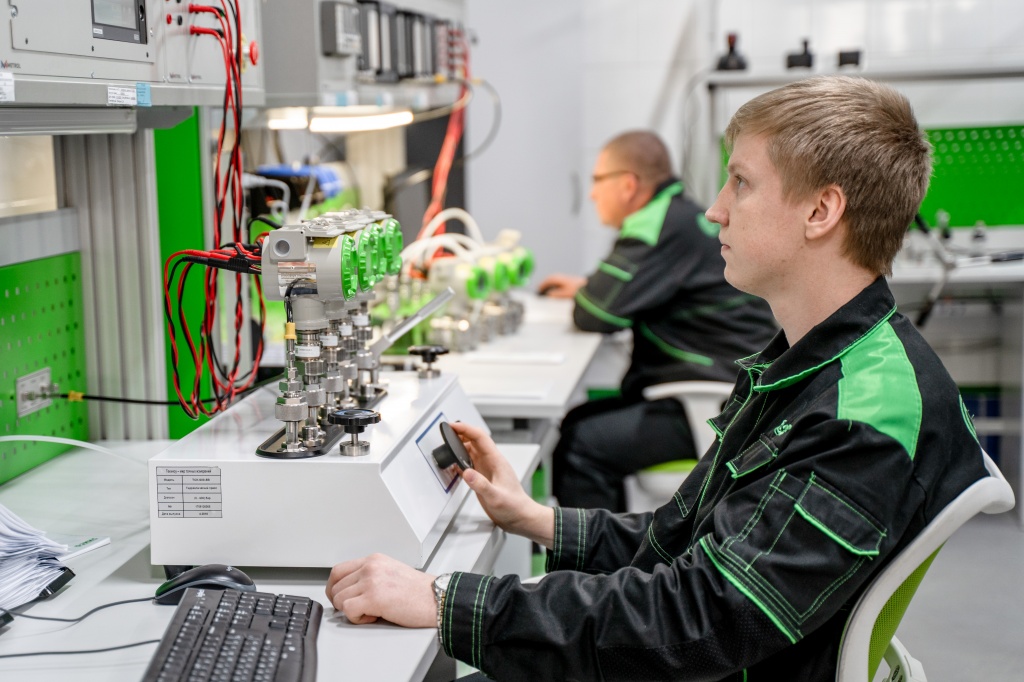

фото цех.jpg

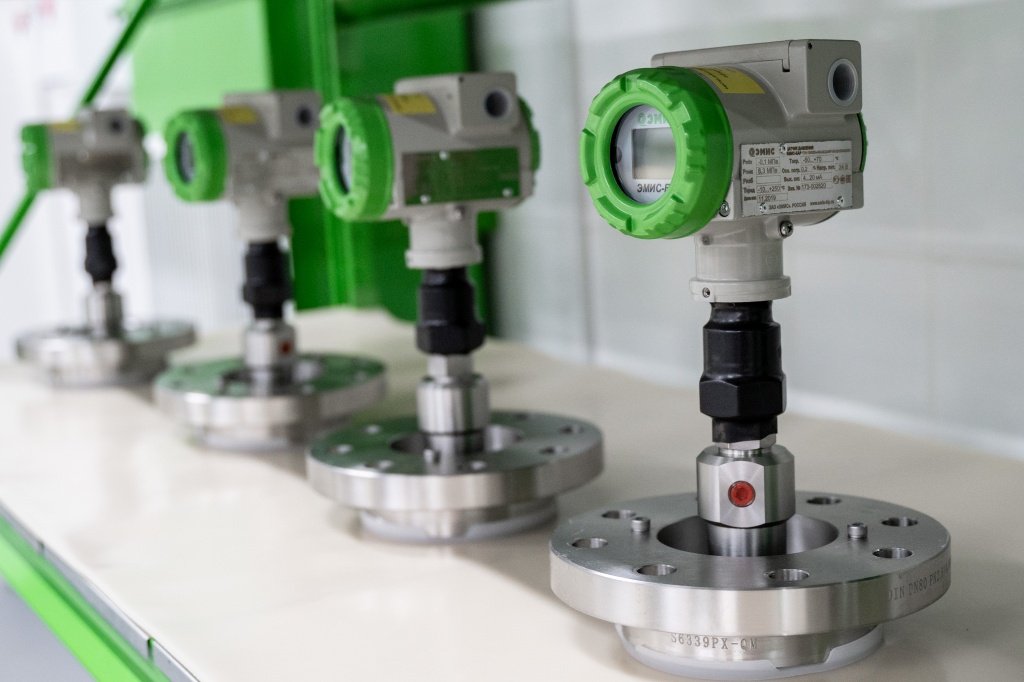

фото цех 3.jpg

фото цех 2.jpg

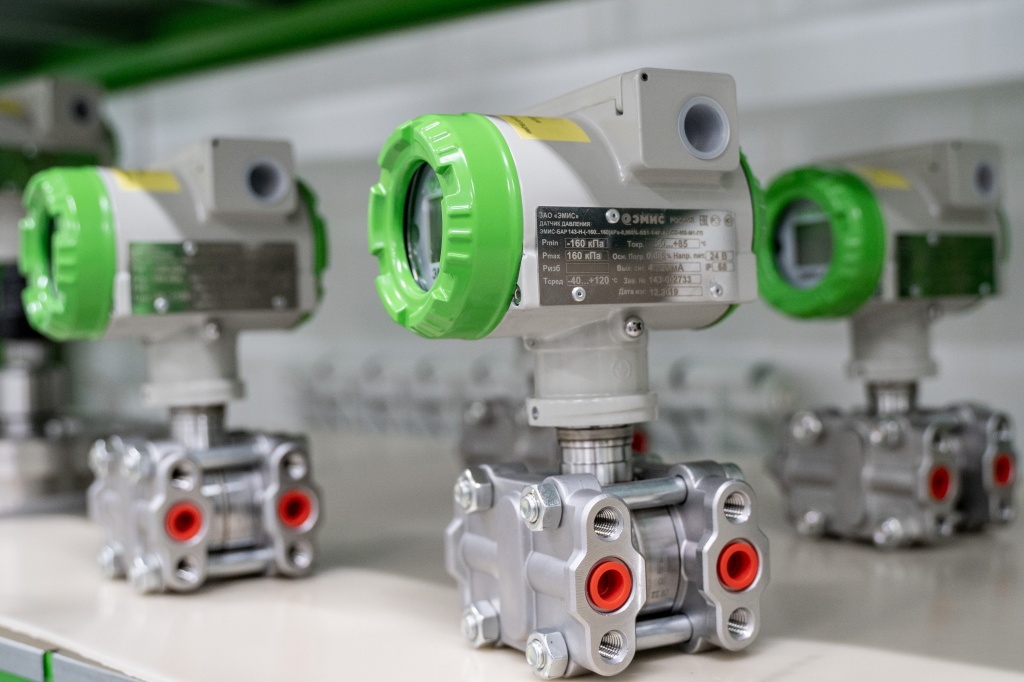

фото цех 4.jpg





Если у вас остались вопросы по преобразователям, вы можете задать их инженерам компании “ЭМИС”:
