Узлы учета газа: требования, ГОСТ, установка, преимущества

20.06.2019

КОММЕРЧЕСКИЙ УЧЕТ ГАЗА, МЕТОДИКИ ИЗМЕРЕНИЙ


Коммерческий учет газа регламентируется целым рядом технологических требований, имеющих статус юридических норм. Поэтому метрологические службы предприятий должны осуществлять учет расхода газа и газовых смесей, строго придерживаясь нормативной документации.

Для расчета теплофизических свойств газов используются различные методики:
  • по ГОСТ 30319-2015, ГОСТ 8.662-2009 для природного газа;
  • по ГОСТ 8.733-2011, ГСССД МР 113 для нефтяного газа;
  • по ГСССД МР 134 для азота, ацетилена, кислорода, диоксида углерода, аммиака, аргона и водорода.

Непосредственное измерение расхода газа проводятся по трем основным параметрам: расход в рабочих условиях, абсолютное давление и температура.

Далее вычисляется расход (объем) газа, приведенный к стандартным условиям: Рабс=0,101325 Мпа, Тс=20℃.

Расход газа, приведенный к стандартным условиям – это окончательный показатель, который потом используется в расчетах между потребителем и поставщиком, а также при организации учета затрат потребляемых энергоресурсов, организации энергоэффективного производства, получении экологического паспорта предприятия, выявлении мест возникновения затрат,  определения углеродного налога (углеродный след, углеродная эмиссия) при трансграничном углеродном регулировании согласно климатической программы Fit for 55.


ЧТО ТАКОЕ УЗЕЛ УЧЕТА ГАЗА, ПРИНЦИП РАБОТЫ И СОСТАВ


Измерить все показатели и рассчитать расход газа, приведенный к стандартным условиям, позволяют УУГ.

УУГ – это комплексы учета газа, принцип работы которых заключается в следующем. В процессе работы измеряется расход, давление, температура газа и газовых смесей, после чего данные приводятся к стандартным условиям. Полученное значение выводится на дисплей вычислителя и передается на АРМ по цифровым каналам связи

Состав узла учета газа на примере «ЭМИС»-Эско 2210»


состав УУГ.png

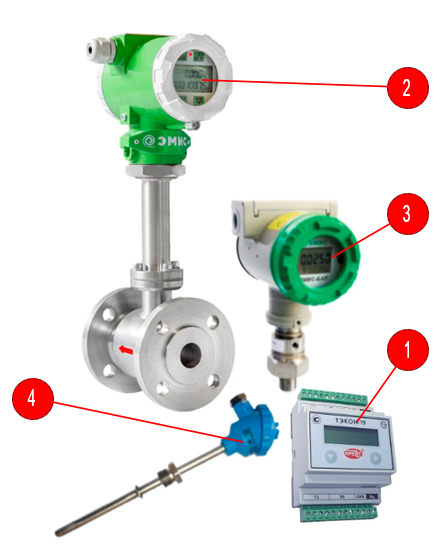

На рисунке 1 Состав комплекса учета как средства измерения: 1 – вычислитель; 2 – преобразователь расхода; 3 – датчик давления; 4 – термопреобразователь сопротивления


ОСНОВНЫЕ ТРЕБОВАНИЯ К УЗЛАМ УЧЕТА


Узел измерения расхода газа должен отвечать основным требованиям:

  • давать высокую точность измерений в широком диапазоне изменения физических величин;
  • обладать высокой надёжностью, в том числе при низких температурах окружающей среды;
  • стабильно работать на протяжении всего межповерочного периода;
  • архивировать и передавать полученные данные;
  • быть простым в обслуживании.

Требования к узлам учета газа по составу, монтажу и классу точности регламентируются ГОСТ Р 8.740-2011 и ГОСТ 8.611-2013.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УЗЛОВ «ЭМИС», ПРЕИМУЩЕСТВА


Все сказанное выше в полной мере относится к продуктам «ЭМИС» - Эско 2210» и «ЭМИС» - Эско 2230». Данные измерительные комплексы для учета газа надежны и просты в обслуживании и внесены в единый государственный реестр средств измерения (№ 48574-11 и № 60577-15).

Остановимся подробнее на их технических характеристиках и ключевых особенностях.




«ЭМИС»-Эско 2210» может поставляться во взрывозащищенном исполнении уровня Еxi, наряду с Exib и Exd.


Видео обзор на УУГ




Состав комплекса «ЭМИС» - Эско 2210»


УЗЕЛ УЧЕТА ЭМИС ЭСКО 2210.jpg


Состав комплекса «ЭМИС» - Эско 2230»



эмис эско 2230.jpg


Представленные в данном обзоре узлы учета выпускаются на базе вихревых расходомеров «ЭМИС»-ВИХРЬ-200», которые характеризуются высокой метрологической стабильностью измерений, универсальностью и простотой обслуживания. Важным преимуществом этого типа расходомеров является нечувствительность к пневмоударам и возможность работы на загрязненных газах, в отличие от камерных счетчиков.

Благодаря способности сенсора и проточной части расходомера к самоочищению, его можно эксплуатировать в среде, содержащей включения парафина, который осаждается на трубопроводе и на чувствительных элементах контрольно-измерительных приборов.

В 2019 году в серийное производство запущен «ЭМИС»-ВИХРЬ 200» с двухпроводной схемой подключения. Новый вариант исполнения позволяет осуществлять питание и съем сигнала по токовой петле и защищает от переполюсовки. Кроме того присутствуют дополнительный частотно-импульсный выход с защитой от короткого замыкания и поддержкой спецификации NAMUR.

Также были внесены изменения в стандартной модификации расходомера:

  • Диапазон температуры окружающей и измеряемой сред расширился -60 градусов по Цельсию;
  • Реализовано исполнение без дополнительной погрешности по токовому выходу;
  • Увеличился предел давления измеряемой среды до 30 Мпа;
  • Появилась версия уровня взрывозащиты по цепи Exia, как для четырехпроводного, так и для двухпроводного исполнения.

Кроме того, вихревой расходомер «ЭМИС»-ВИХРЬ 200» успешно прошел все необходимые испытания и получил европейский сертификат на взрывозащищенное исполнение по «АTЕХ».

По умолчанию комплекс «ЭМИС»-Эско 2210» комплектуется высокоточными датчиками давления «ЭМИС»-БАР», которые отличаются долговременной стабильностью измерений и основной приведенной погрешностью до 0,04% от шкалы (при спецзаказе).

Отметим, что комплексы, в состав которых входит прибор для измерения давления, сейчас можно приобрести с расширенной гарантией до 3 лет.

При этом, по желанию заказчика комплекс учета может быть укомплектован преобразователями давления других производителей, внесенных в Госреестр средств измерения и имеющих основную приведенную погрешность измерения давления не хуже 0,5 %, в том числе «Метран-150», «АИР-10», «АИР-20», «APZ 3420» и другими.

Тем не менее, на сегодняшний день перечень контроллеров, указанных в описании типа СИ на комплекс «ЭМИС»-Эско 2210», является закрытым. В него входят вычислители «ТЭКОН-19» и «УВП-280». Однако, в краткосрочном периоде данный список будет расширен следующими вычислителями: тепло-энергоконтроллером «ИМ»-2300» (производства ФГУП «ОКБ «Маяк»), тепловычислителем «СПТ» и газовыми корректорами «СПГ» (производства АО «НПФ «Логика»). Также будет добавлена возможность комплектации датчиками температуры с унифицированным выходным сигналом

В комплект монтажных частей узла учета входят:

  • КМЧ для расходомера ЭВ-200.КМЧ;
  • Клапанный блок БКН-1-08;
  • Бобышка для монтажа датчика давления ЭМИС – ВЕКТА 1130;
  • Устройство для отбора давления ЭМИС – ВЕКТА 1120;
  • Защитная гильза ЭМИС – ВЕКТА 1300;
  • Бобышка для монтажа датчика температуры ЭМИС – ВЕКТА 1330;

Все комплексы учета по желанию заказчика могут поставляться с комплектом монтажных частей и дополнительным оборудованием:

  • Устройствами связи;
  • Барьерами искрозащиты;
  • Соединительным кабелем;
  • Блоками питания;
  • Монтажным шкафом и трубным шкафом;
  • Системами контроля загазованности, обнаружения пожара и т.д;
  • Рамой;
  • Отопителями;
  • Вытяжкой;
  • Фильтрами и системой их контроля;
  • Газоанализаторами;
  • Иным оборудованием, не вносящим дополнительную погрешность в точность измерений.

шкаф узел учета.jpg


Шкаф трубный (обеспечивает защиту средств измерения от воздействий окружающей среды)



Шкаф монтажный для установки вторичной аппаратуры




Узел учета Эско.jpg

Блочный узел учета на базе «ЭМИС»-Эско 2210» и «ЭМИС»-Эско 2230»

Комплексы «ЭМИС»-Эско» могут входить, как средства измерения, в состав блочно-шкафных узлов учета. При заказе такого узла учета потребитель получает готовое единое техническое решение. На месте эксплуатации его достаточно подсоединить к трубопроводу, сетям электропитания и сбора данных. При этом все разрешительные документы, рабочая и конструкторская документация, а также ШПР и ПНР, гарантийное и постгарантийное обслуживание будут от одного производителя

Основные преимущества комплексов:

  • универсальность узла учета за счет широкого типоразмерного ряда и диапазона температуры измеряемых сред;
  • готовые проектные и типовые решения для широкого перечня технологических процессов;
  • комплекс является аттестованным и сертифицированным средством измерения с возможностью замены компонентов, входящих в состав СИ;
  • предоставление РКД для подготовки проекта;
  • поверка узла учета газа расчетным методом с межповерочным интервалом 4 года;

Комплексы учёта газа поставляются в различные отрасли промышленности, предприятия нефтегазового сектора и сельского хозяйства. Они обеспечивают бесперебойную работу ТЭЦ, ГРЭС и многочисленных котельных. Например, в количестве 40 штук был поставлен узел учета газа для котельных в Алматы для создания диспетчерского центра по мониторингу всех котельных города. Продукция получила положительные характеристики от таких компаний, как «Газпром», «Башнефть», «ЛУКОЙЛ», «Роснефть» и других

Потребители в своих отзывах отмечают, что комплексы учета отвечают всем заявленным параметрам и являются оптимальным выбором по качеству и цене. Оказываемая дистанционная поддержка и оперативный выезд специалистов для шеф-монтажа и пуско-наладочных работ стали дополнительным преимуществом сотрудничества

Подробности по вариантам комплектации, ценам и условиям поставки Вы можете узнать, заполнив опросный лист или направив запрос на почту sales@emis-kip.ru.

Благодаря широкой номенклатуре первичных измерительных преобразователей и вычислителей, входящих в измерительные комплексы, с помощью узлов учета «ЭМИС» - Эско» можно решать практически любой спектр задач по учету газа и газовых смесей.



Если у вас остались вопросы по работе узлов учета газа, вы можете задать их инженерам компании
