Датчик гидростатического давления ЭМИС-БАР

Измерение объема воды и прочей жидкости в емкости.


Оригинальное ПО Срок отгрузки - 7 дней

Узнать цену Опросный лист

      Задать вопрос

  • Описание продукции
  • Документация и ПО
  • Технические характеристики
  • Сертификаты
  • Презентации
  • Складская программа
Описание продукции

Скачать опросный лист

Гидростатические преобразователи давления жидкости (уровнемер)


Датчики гидростатического давления также получили наименование уровнемеры, поскольку они способны производить учет объема жидкости в емкости. Измерение проводится при помощи столба жидкости на плюсовую мембрану и, при необходимости, измерения минусовой полостью под куполом емкости, для исключения влияния насыщенного пара.
Устройства имеют дополнительный сертификат на эксплуатацию в среде сероводорода (ГОСТ Р 53679 и 53676), уровень полноты безопасности SIL-2 (ГОСТ Р МЭК 61508) SIL, заключение по санитарно-гигиенической экспертизе, что позволяет использовать их в пищевой промышленности.
Имеется дополнительная опция – исполнение с радиатором между корпусом датчика и разделительной мембраной для работы при температуре до 200°С. При спецзаказе делается внешняя защитная обработка, если окружающая среда обладает высокой коррозионной активностью. Перечень всех дополнительных опций и специсполнений прописан в руководстве по эксплуатации.
Датчики уровня ЭМИС БАР представлены в спецификациях:

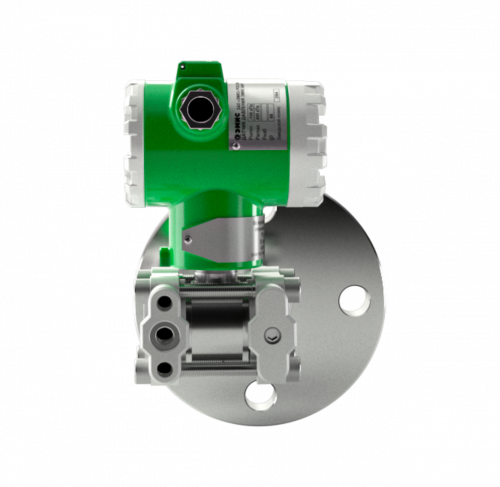

  • ЭМИС-БАР 163 с плоской мембраной;

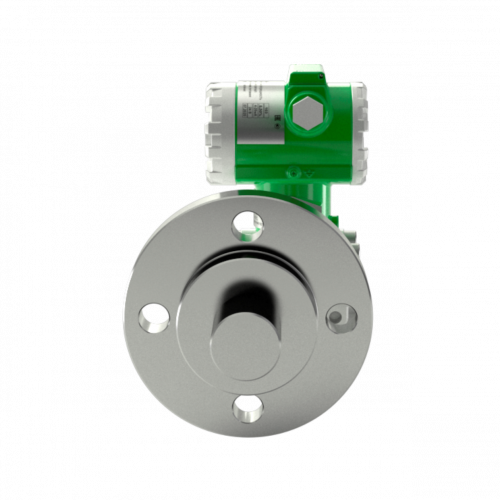

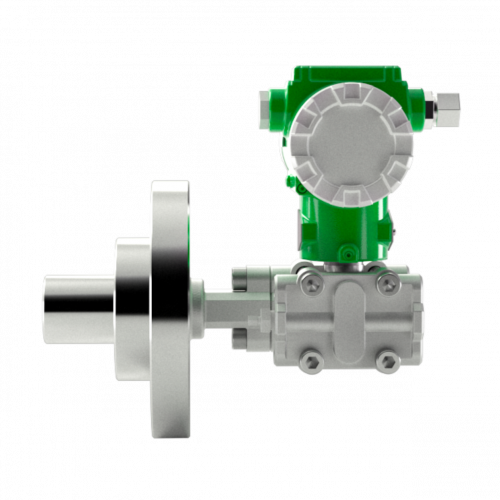

  • ЭМИС-БАР 164 с погружной мембраной;

Для заказа продукции Вы можете позвонить по телефону: +7 (351) 729-99-12 или заполнить опросный лист онлайн с описанием технологического процесса. Специалисты компании после получения запроса предоставят вам подробное технико-коммерческое предложение.

Документация и ПО
Дополнительная документация
  • Руководство по эксплуатации. ЭМИС-БАР

    RU
  • Методика поверки датчиков

    RU
  • Паспорт изделия. ЭМИС-БАР

    RU
  • ТР ТС 010/2011 на ЭМИС-БАР

    RU
Программное обеспечение

Для получения бесплатного программного обеспечения «ЭМИС-Интегратор» заполните данную форму. На указанную вами почту придёт письмо с ссылкой для скачивания.

Нажимая на кнопку "Отправить" я подтверждаю, что ознакомлен и согласен с условиями
Политики по обработке персональных данных.

Технические характеристики
Характеристика Значение
Измеряемая среда газ (в том числе кислород), пар, жидкость (в том числе загрязненные жидкости и смеси жидкостей)
Диапазон измеряемых давлений (мин, макс), МПа 0..40
Напряжение питания, В 10,5...45, для Exia и Exdia не более 28 В
Виды исполнений по взрывозащите 1Ex d IIC T6…T4 Gb X; 1Ex d ia IIC T6…T4 Gb X;
0Ex ia IIB T6…T4 Ga X; 0Ex ia IIC T6…T4 Ga X;
PO Ex ia I Ma X; PB Ex d I Mb X; PB Ex d ia I Mb X
Основная приведенная погрешность, % ±0,065; 0,1; 0,2 и т.д., опционально до ± 0,04
Долговременная стабильность Не более 0,1% в течение 5 лет (или 0,02% в течение года)
Рабочая температура, °С* -40...+120
Температура окружающей среды включая взрывозащищенные исполнения,°С -60..+85
Температура окружающей среды* (кроме взрывозащищенных), °С -60...+85
Диапазон перенастройки ** до 100:1
Материал мембраны процесса Нержавеющая сталь 316L, сплав Хостеллой, Тантал, Монель, Никель, 316L с золотым напылением
Заполняющая жидкость Силиконовое масло, Инертное масло
Материал корпуса электронного блока Аллюминий, Аллюминий с защитным слоем, Нержавеющая сталь
Межповерочный интервал 5 лет
ПО Фирменное программное обеспечение ЭМИС-ИНТЕГРАТОР
Степень защиты датчиков от воздействия пыли и воды (IP65, IP68)***
Выходные сигналы 4-20мА + HART с наличием DD
Механическое присоединение М20х1,5; М44х1,25; G1/2 наружная резьба;
1” безрезьбовое присоединение;
1/2NPT наружная, внутренняя резьба для датчиков штуцерного исполнения;
1/4NPT фланцевое присоединение для датчиков фланцевого исполнения.


Вибростойкость



G2 по ГОСТ Р 52931-2008


* – температуру окружающей среды см. РЭ. ** - в соответствии с моделью датчика давления.
Сертификаты
Обязательные сертификаты
  • Свидетельство об утверждении типа СИ ЭМИС-БАР

    RU
  • Описание типа СИ Датчики ЭМИС-БАР

    RU
  • Сертификат соответствия ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». ЭМИС-БАР

    RU
  • Сертификат об утверждения типа СИ на ЭМИС-БАР в Республике Казахстан

    KZ
  • Сертификат на виброустойчивость ЭМИС-БАР

    RU
  • Сертификат об утверждения типа СИ на ЭМИС-БАР в Республике Беларусь

    RU
  • Cертификат соответствия ГОСТ 30546.1...3 - 98 (исполнение сейсмостойкости 9 баллов по шкале MSK-64)

    RU
Дополнительные сертификаты
  • Сертификат соответствия ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением". ЭМИС-БАР

    RU
  • Декларация о соответствии ТР ТС 032/2013 "О безопасности машин и оборудования". ЭМИС-БАР

    RU
  • Декларация о соответствии ТР ТС 020/2011 "Электромагнитная совместимость технических средств". ЭМИС-БАР

    RU
  • Сертификат соответствия «Применение в средах, содержащих сероводород». ЭМИС-БАР

    RU
  • Экспертное заключение по результатам санитарно-эпидемиологической экспертизы. ЭМИС-БАР

    RU
  • Буклет датчики давления и температуры «ЭМИС» (2019)

  • Презентация линейки датчиков давления ЭМИС-БАР 2020

Складская программа

Складская программа

Гарантируем срок отгрузки не более 7 рабочих дней на датчики со следующими характеристиками:

Характеристики
1. Датчик избыточного давления ЭМИС-БАР 103H
Диапазон перенастройки 0,016 .. 400 кПа
Полный диапазон -0,1..400 кПа


Характеристики
2. Датчик разности давления ЭМИС-БАР 143H
Диапазон перенастройки 0,03 .. 3000 кПа
Полный диапазон -0,5..500 кПа



Характеристики
3. Датчик абсолютного давления ЭМИС-БАР 123H
Диапазон перенастройки 0,1 .. 16 кПа
Полный диапазон 0..16 кПа

Характеристики
4. Датчик дифференциального сверхмалого давления ЭМИС-БАР 193H
Диапазон перенастройки 0,1 .. 2 кПа
Полный диапазон -2..2 кПа
