Ротаметр металлический ЭМИС-МЕТА 215

Интеллектуальная электроника. Различные исполнения ротаметров металлических по материалам.

Спец исполнения

Узнать цену Опросный лист

      Задать вопрос

  • Описание продукции
  • Документация и ПО
  • Технические характеристики
  • Сертификаты
  • Преимущества
  • Комплектация
  • Презентации
Описание продукции

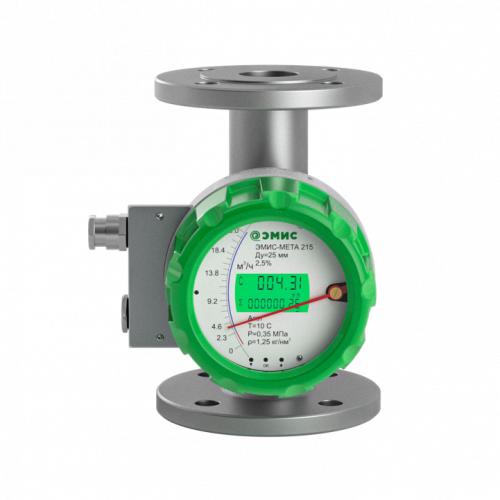

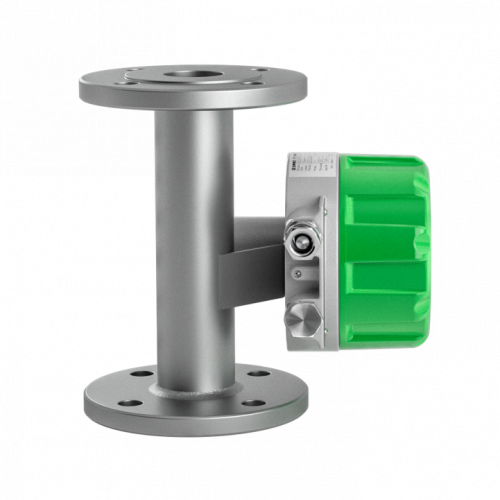

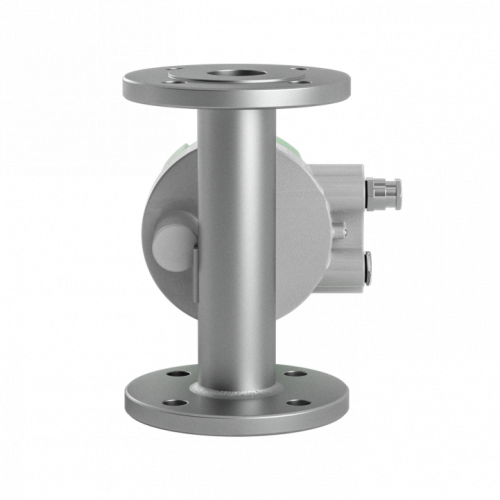

Ротаметр ЭМИС-МЕТА 215

Ротаметр ЭМИС-МЕТА 215 – это расходомер перепада давления для измерения объемного расхода жидкостей и газов, включая агрессивные среды, который также способен суммировать и отображать накопленный объем. В частности, ЭМИС-МЕТА 215 используется для измерения:

  • Воздуха и технических газов, включая кислород и водород;
  • Природного газа;
  • Воды, аммиачной воды, водных растворов; агрессивных жидкостей, в том числе кислот и кислотных растворов, щелочей;
  • Спирта, спиртосодержащих жидкостей.

Конструктив ЭМИС-МЕТА 215 состоит из двух основных элементов – измерительного узла и узла индикации, который может быть оснащен аналоговым токовым выходным сигналом или цифровым HART сигналом для дистанционного контроля показаний. Также предусмотрено наличие двух предельных выключателей.

Измерительный узел ротаметра представляет собой коническую трубку, в которой находится тело обтекания – «поплавок» с магнитом. Когда жидкость или газ проходят через измерительный узел, поток поднимает поплавок. В зависимости от расхода вещества он будет располагаться на определенном уровне в трубе. Магнит поплавка взаимодействует с магнитом отсчетного устройства, которое преобразует линейное перемещение поплавка в угловое. Показания считываются с угловой шкалы со стрелкой, а также с жидкокристаллического дисплея. ЖКД отображает мгновенный расход и накопленный объем, стрелка индикатора - мгновенный расход на шкале. Газовые ротаметры с диаметром условного прохода меньше 80 мм (ДУ ≤ 50 мм) снабжаются системой демпфирования поплавка для стабилизации показаний расхода.

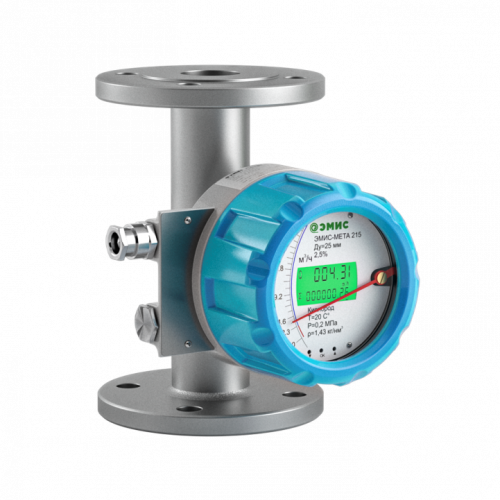

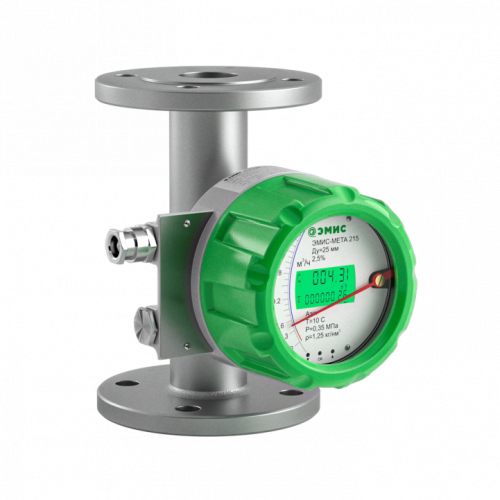

Исполнения ротаметров


Преимуществом металлических ротаметров ЭМИС-МЕТА 215 является высокая точность измерений – от 1% (для всех сред) широкий типоразмерный ряд и межповерочный интервал сроком в 5 лет. Широкое применение прибора обеспечивает наличие различных видов исполнений ЭМИС-МЕТА 215:

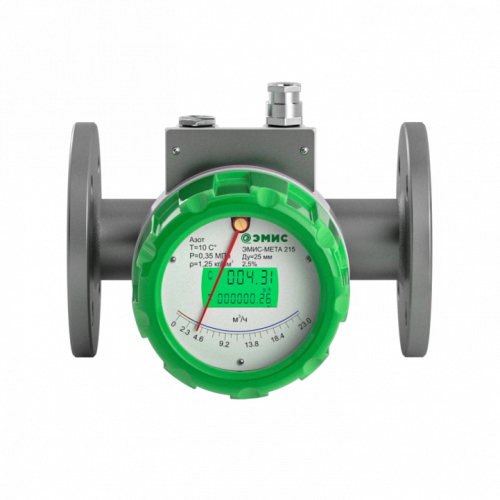

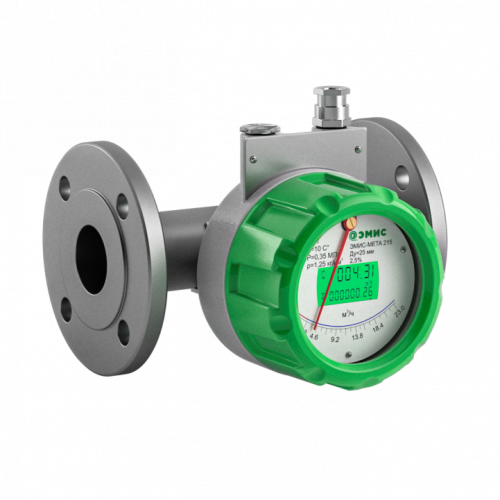

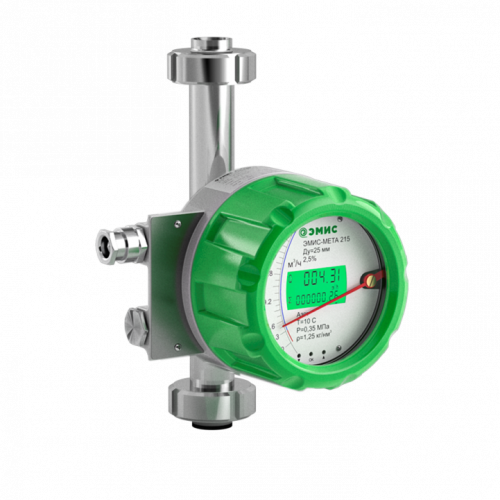

По способу монтажа на трубопровод ротаметры ЭМИС-МЕТА 215 имеют вертикальное и горизонтальное исполнение с нормированной погрешностью. Для горизонтального исполнения диапазон температуры окружающей среды прибора расширен от -60 до +70 ºС. Возможное присоединение к процессу: фланцевое, муфтовое, зажимное. Типоразмер - от 15 до 150

Купить регуляторы расхода в ЗАО «ЭМИС»


Чтобы купить ротаметры ЭМИС-МЕТА или узнать их цену, необходимо отправить опросный лист на sales@emis-kip.ru. Консультацию по выбору контрольно-измерительных приборов ЭМИС можно получить в отделе продаж по телефону +7 (351) 729 99 12 или 8 (800) 301 66 88 (бесплатно по России).

Возможно вас заинтересуют:

Вихревой расходомер ЭМИС-ВИХРЬ 200
Документация и ПО
Обязательная документация
  • Руководство по эксплуатации ЭМ-215

    RU
  • Паспорт

    RU
Технические характеристики
Характеристика Значение
Измеряемая среда
  • жидкость
  • газ
  • кислород
Диапазон расхода воды от 2,5 до 100000 л/ч
газа  от 0,07 до 3000 м3 /ч

Точность измерения ±1%, ±2,5%, ±4,0%
Типоразмер от 15 до 150 мм.
Присоединение к трубопроводу фланцевое, муфтовое, зажимное
Максимальное давление до 32 МПа
Температура измеряемой среды стандартное исполнение: -40...+100°C высокотемпературное исполнение: -80...+250°C специальное исполнение: -40...+420°C
Выходные сигналы
  • индикатор
  • аналоговый токовый 4-20мА
  • HART
  • до 2 предельных выключателей
Взрывозащита*

1 Ex ib llB T2/T4 Gb, 1 Exd llB T2/T4 Gb

Температура окружающей среды** -60°С .. +70°С
Пылевлагозащита IP65
  Интервал между поверками
  5 лет
*для исполнения с выходным сигналом
**- температура окружающей среды для исполнения с  ЖК дисплеем составляет от - 20ºC до+55ºС
Сертификаты
Обязательные сертификаты
  • Свидетельство об утверждении типа СИ

  • Сертификат о признании утверждения типа СИ в Кыргызской республике

    RU
  • Сертификат соответствия ТР ТС 012 "О безопасности оборудования для работы во взрывоопасных средах"

    RU
  • Отказное решение по заявке на сертификацию по ТР ТС 032/2013

    RU
  • Декларация о соответствии ТР ТС 020/2011 "Электромагнитная совместимость технических средств"

    RU
Дополнительные сертификаты
  • Сертификат соответствия "Функциональная безопасность SIL2"

    RU
  • Сертификат на виброустойчивость

    RU
  • Отказное письмо по оформлению сертификата ТР ТС 010/2011

    RU
  • Сертификат соответствия "Применение в средах, содержащих сероводород"

    RU
  • Отказное письмо от Российского Морского Регистра Судоходства

    RU
  • Сертификат соответствия в СДС в хлорной промышленности "РусХлорСерт"

    RU
  • Разрешение на применение технических устройств в Республике Казахстан

    RU
  • Экспертное заключение по результатам санитарно-эпидемиологической экспертизы

    RU
Преимущества

ЭМИС-МЕТА 215 сохраняет преимущества расходомеров


  • Универсальный принцип действия позволяют применять приборы для измерения расхода любых газов, жидкостей и пара
  • Простота конструкции гарантирует надежность и долговечность ротаметров
  • Высокое распространение ротаметров исключает сложности в проведении работ по поверке и калибровке

Новые возможности металлических ротаметров:


эм 215 CUT-1.png
  • Прочный металлический корпус обеспечивает безопасную работу при высоких температурах и давлении в процессе
  • Специальное антикоррозионное исполнение с фторопластовой футеровкой расширяет границы применения приборов
  • Встроенный унифицированный выходной сигнал 4-20 мА и два программируемых по установкам аварийных выхода
  • Поддержка HART-протокола
  • Исполнение ротаметра с горизонтальным размещением на трубопроводе
Комплектация
Установка




Комплект монтажных частей ЭМИС-МЕТА 215.КМЧ
ответные фланцы, прокладки и метизы, предназначенные для установки ротаметров на трубопровод

Блоки питания серии ЭМИС-БРИЗ 90
для питания металлического ротаметра

Комплект кабелей
для подключения ротаметра ЭМИС-МЕТА 215
