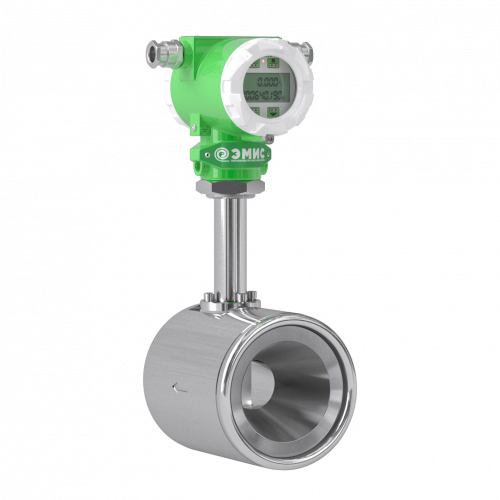

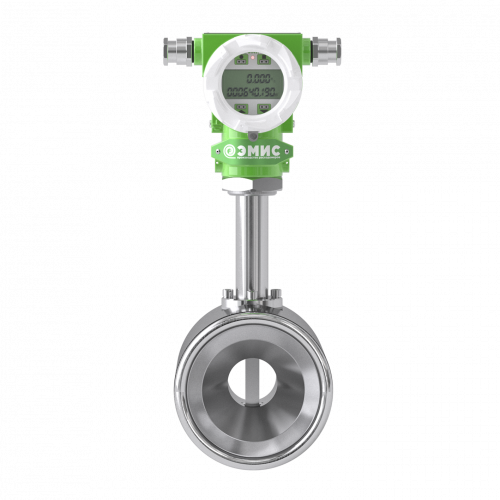

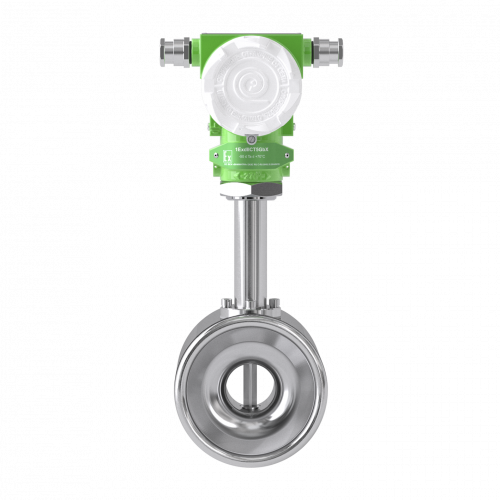

ЭМИС-ВИХРЬ 200 ППД Расходомер высокого давления

Вихревой расходомер ЭМИС-ВИХРЬ 200 ППД. Измерение пластового давления.
Измерение с погрешностью -+ 1% при наличии газовой фазы 5% Фирменное программное обеспечение Лауреат конкурса «100 лучших товаров России»

Узнать цену             Опросный лист

      Задать вопрос

  • Описание продукции
  • Документация и ПО
  • Технические характеристики
  • Сертификаты
  • Презентации
  • Узел учета
описание продукции

Скачать опросный лист


Расходомеры ППД* для поддержания пластового давления

ЭМИС-ВИХРЬ 200 ППД


С помощью счетчика высокого давления ЭМИС-ВИХРЬ 200 ППД измеряют:
  • пресную воду (речная, озерная)
  • подтоварную воду (поступающую с установок подготовки нефти)
  • пластовую и сеноманскую воду
  • водонефтяные смеси
  • химические и другие жидкие продукты, неагрессивные по отношению к стали марки 12Х18Н10Т и 20Х13
*ППД - система поддержания пластового давления. Используется для решения задач повышения нефтеотдачи скважины при добыче нефти.

В настоящее время к расходомерам и счетчикам нефти предъявляется много требований. Высокая точность, надежность, независимость результатов измерения от изменения плотности вещества, быстродействие и значительный диапазон измерения, удовлетворить которые одновременно выполнить очень сложно.

Вихревой расходомер для систем поддержания пластового давления (ППД) устанавливается в узлах водораспределительного блока. Такие универсальные приборы используются для измерения объема воды, закачиваемой в нагнетательные скважины систем ППД на нефтяных месторождениях. Эта модификация отличается от традиционного вихревого расходомера тем, что прибор рассчитан на избыточное давление до 25 МПа. Данная модификация вихревого расходомера специально разработана для надежного измерения среды в условиях высокого давления и наличия механических включений. При этом может использоваться в составе автоматических систем управления и контроля, для локальных схем автоматизации.

Чтобы купить вихревой расходомер ЭМИС-ВИХРЬ ППД или узнать его стоимость просто заполните опросный лист. Интерактивный опросный лист автоматически получит менеджер отдела продаж. Специалист произведет расчет стоимости именно той модификации прибора, которая соответствует Вашему технологическому процессу

Учет нефти и нефтепродуктов с помощью ЭМИС-ВИХРЬ 200 ППД

За счет конструктивных особенностей прибора возможно: измерять загрязненные и минерализованные жидкости, измерять эмульсию (до 30% содержания нефти в жидкости), измерять жидкости с содержанием газа до 10% по объему, измерять среды с механическими включениями (до 250 мг/м3).

Достоинство счетчика ППД - уникальная незасоряемая конструкция, особенно при измерениях «трудных сред». Наличие в проточной части эффекта самоочищения, а так же возможность замены датчиков без остановки процесса и отсутствие необходимости выполнения сужения трубопровода делают расходомер незаменимым в процессе производства. Выходной сигнал прибора цифровой Modbus и аналоговый токовый, программное обеспечение для быстрой профессиональной настройки легко в управлении, что делает этот тип вихревого расходомера универсальным в применении в любой архитектуре автоматизации.

Преимущества

  • Метрологические характеристики приборов не меняются в течение 12 лет эксплуатации. Технического обслуживания при этом не требуется.
  • Одно из важных преимуществ это большой срок межповерочного интервала 4 года.
  • Поверка выполняется имитационным методом, ремонт осуществляется вне отрыва от технологического процесса, то есть прибор не обязательно демонтировать.
  • Квалифицированная консультация специалистов и техников, услуги монтажа и пусконаладки.
  • Конструкция прибора может быть изменена под индивидуальные потребности, так как компания ЭМИС разрабатывает оборудование под нестандартные промышленные задачи.

Документация и ПО
Обязательная документация
  • Руководство по эксплуатации. ЭМИС-ВИХРЬ 200, 200-ППД, 205

    RU
  • Паспорт. ЭМИС-ВИХРЬ 200 ППД

    RU
  • Руководство по эксплуатации. ЭМИС-ВИХРЬ 200, ЭМИС-ВИХРЬ 200-ППД, ЭМИС-ВИХРЬ 205

    EN
  • Методика поверки. ЭМИС-ВИХРЬ 200, ЭМИС-ВИХРЬ 200 ППД, ЭМИС-ВИХРЬ 205

    RU
Дополнительная документация
  • Инструкция по работе с "ЭМИС-Интегратор"

    RU
Программное обеспечение
  • Программное обеспечение "ЭМИС-Интегратор" v.3.1.12 (22.04.19)

    RU
  • Программное обеспечение "ЭМИС-Интегратор" v.3.1.9 (02.10.18)

    RU
  • Программное обеспечение "ЭМИС-Интегратор" v.3.1.8 (15.01.18)

    RU
  • Программное обеспечение "ЭМИС-Интегратор" v.3.1.7 (15.09.17)

    RU
  • Программное обеспечение "ЭМИС-Интегратор" v.3.1.5 (06.02.17)

    RU
Технические характеристики
Характеристика Значение
Измеряемая среда жидкости с содержанием механических примесей до 1 г/л и объемной долей газовых включений до 15%
Диапазон расхода См. таблицу расходов
Погрешность

до ±1% по частотному и цифровому выходу
до ±0,2% дополнительно по токовому выходу

Динамическая вязкость среды

не более 7 мПа*с

Избыточное давление
до 25 МПа
Диаметр условного прохода Ду
50, 80, 100, 150 мм
Температура измеряемой среды от -40°С до +100°С
Выходные сигналы
  • аналоговый токовый 4-20 мА + наложение HART
  • HART
  • импульсный
  • дискретный - режимы "реле расхода" и "дозатор"
  • частотный до 10000 Гц
  • цифровой Modbus RTU с интерфейсом RS-485 и USB
Взрывозащита

1ExdIICT5Х

Температура окружающей среды -60°С...+70°С *
Пылевлагозащита   IP67
Интервал между поверками
4 года
* -40°С...+70°С - стандартное исполнение
  -50°С...+70°С - исполнение с термочехлом
  -60°С...+70°С - спец. исполнение
Сертификаты
Обязательные сертификаты
  • Свидетельство СИ. ЭМИС-ВИХРЬ 200, ЭМИС-ВИХРЬ 205, ЭМИС-ВИХРЬ ППД

    RU KZ BY
  • Сертификат соответствия ТР ТС 012 "О безопасности оборудования для работы во взрывоопасных средах". ЭМИС-ВИХРЬ

    RU
  • Сертификат соответствия Директиве АТЕХ 2014/34/EU "Оборудование и защитные системы, предназначенные для использования в потенциально взрывоопасных средах"

    EN
Дополнительные сертификаты
  • Разрешение на применение в пищевой промышленности. ЭМИС-ВИХРЬ 200

    RU
  • Разрешение на применение МЧС. Казахстан

    KZ
  • Свидетельство о государственной регистрации программы для ЭВМ

    RU
  • Декларация о соответствии "Электромагнитная совместимость технических средств"

    RU
  • Сертификат соответствия сейсмостойкости

    RU
  • Сертификат соответствия таможенного союза "О безопасности оборудования, работающего под избыточным давлением"

    RU
  • Декларация о соответствии "О безопасности оборудования, работающего под избыточным давлением"

    RU
  • Сертификат соответствия ГОСТ Р 53679-2009, ГОСТ Р 53678-2009

    RU
  • ТР ТС 010/2011 "О безопасности машин и оборудования"

    RU
  • Сертификат соответствия уровня полноты безопасности SIL2

    RU
  • Сертификат виброустойчивости. ЭМИС-ВИХРЬ 200

    RU
  • Сертификат соответствия Директиве EMC 2014/30/EU "Электромагнитная совместимость"

    EN
  • ЭМИС-ВИХРЬ 200 ППД (2016)

  • ЭМИС-ВИХРЬ 200 ППД (2015)

Узел учета

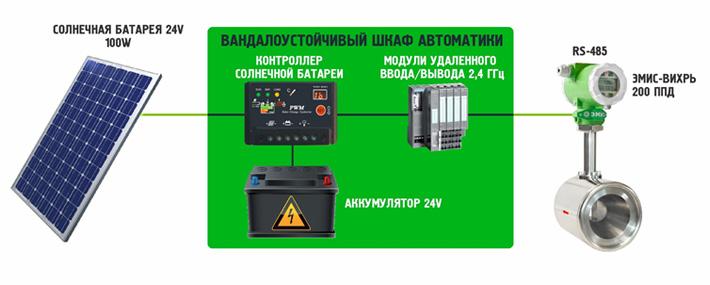

Узел учета пластовой воды в составе с солнечными батареями на базе ЭМИС-ВИХРЬ 200 ППД на предприятии ТПП «Волгограднефтегаз»



Состав узла учета:

  • Вихревой преобразователь ЭМИС-ВИХРЬ 200 ППД.
  • Комплект монтажных частей ЭМИС-ВИХРЬ 200 ППД.
  • Шкаф RizurBox-M-W3.
  • Комплект АИП (Солнечная панель+АКБ).
  • Датчик давления Метран-150.
  • Измерительный участок и технологическая вставка ЭМИС-ВЕКТА.
Характеристики Значения
Измеряемая среда пластовая вода
Типоразмеры, мм 50...80
Рабочий диапазон давления, МПа от 4 до 7
Погрешность измерения массового расхода воды, % ±1
Температура измеряемой среды, °С 0...+25
Температура окружающей среды, °С -28...+45
Выходные сигналы частотный; Modbus RTU; аналоговый 4-20 мА.
Взрывозащита расходомера Exd
Пылевлагозащита расходомера IP 67
