ЭМИС-ВИХРЬ 205 Погружной вихревой расходомер

Измерение расхода пара, газа, жидкости в трубопроводах больших диаметров.

Премия «100 лучших товаров России» Оригинальное ПО

Узнать цену Опросный лист

      Задать вопрос

  • Описание продукции
  • Применение
  • Документация и ПО
  • Технические характеристики
  • Сертификаты
  • Преимущества
  • Комплектация
  • Презентации
Описание продукции

Скачать опросный лист

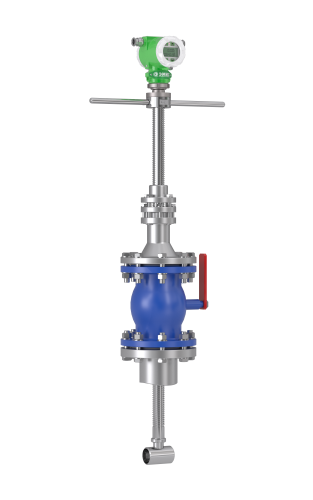

Погружной вихревой расходомер ЭМИС

Счетчик ЭМИС-ВИХРЬ 205 – это погружной расходомер, основанный на вихревом принципе действия, используется как счетчик пара, газа, жидкости на больших трубопроводах с диаметрами от 300 до 2000 мм и обеспечивает значительную экономию на стоимости оборудования и монтажа без ухудшения технических показателей.

Счетчики обладают высокой точностью измерений, интеллектуальной микропроцессорной обработкой сигнала, отсутствием движущихся частей и износоустойчивой конструкцией. Всё это позволяет с помощью погружного расходомера ЭМИС-ВИХРЬ 205 эффективно решать следующие задачи:

  • измерение расхода жидкостей;
  • измерение расхода природного и технических газов;
  • измерение расхода насыщенного и перегретого пара.

Конструкция сенсора основана на технологии изолированного сенсора, применяемой в интеллектуальных вихревых расходомерах ЭМИС-ВИХРЬ 200.

Среди особенностей расходомера можно выделить:

  • Возможность настройки и установки расходомера на трубопровод с другим Dy.
  • Проливной поверке подвергается только датчик расхода Ду 40.
  • Корпус сенсора может выполняться из титана.
  • Цифровая фильтрация сигнала.
  • Фирменное программное обеспечение.

Чтобы заказать приборы производства "ЭМИС" заполните опросный лист.

Производитель свяжется с вами в течение одного рабочего дня, сообщит цену на расходомер (счетчик пара), вышлет прайс-лист, ответит на все вопросы.


Применение

Погружные вихревые расходомеры ЭМИС-ВИХРЬ 205 – это оптимальное решение задачи измерения расхода жидкостей, газов и пара в случаях, когда требуется:

  • измерение расхода в трубопроводах с большими диаметрами;
  • необходимо измерять расход с минимальными потерями давления в трубопроводе;
  • отсутствует возможность остановки процесса с целью проведения ремонтно-профилактических работ.
Применение погружных расходомеров ЭМИС-ВИХРЬ 205 на предприятии
Погружной расходомер ЭМИС-ВИХРЬ 205 на объекте

Погружные расходомеры ЭМИС-ВИХРЬ 205 используются в различных отраслях промышленности, в том числе:

  • нефтегазодобывающая промышленность;
  • нефтеперерабатывающая промышленность;
  • химическая и нефтехимическая промышленности;
  • энергетическая промышленность;
  • металлургия;
  • целлюлозно-бумажная промышленность;
  • водоочистка и водоподготовка.

Типовые задачи

  • измерение расхода сжатого воздуха в больших трубопроводах;
  • измерение расхода теплофикационной и технологической воды;
  • измерения расхода сточных и канализационных вод;
  • измерение расхода углекислого газа и других технических газов.
Документация и ПО
Обязательная документация
  • Паспорт преобразователь расхода вихревой погружной «ЭМИС-ВИХРЬ 205»

    RU
  • Руководство по эксплуатации ЭМИС-ВИХРЬ 205

    RU
  • Руководство по эксплуатации электронного блока с вычислителем

    RU
  • Руководство по эксплуатации электронного блока. Базовая версия

    RU
  • Руководство по эксплуатации электронного блока (2х проводная схема подключения)

    RU
  • Методика поверки. ЭМИС-ВИХРЬ 200, ЭМИС-ВИХРЬ 200 ППД, ЭМИС-ВИХРЬ 205

    RU
Дополнительная документация
  • Электрическая схема подключения с вычислителем ТЭКОН 19-05, 19-06. ЭМИС-ВИХРЬ 200, ЭМИС-ВИХРЬ 205

    RU
  • Электрическая схема подключения с вычислителем УВП-280. ЭМИС-ВИХРЬ 200, ЭМИС-ВИХРЬ 205

    RU
  • Описание протокола HART с 2х проводной схемой подключения

    RU
Программное обеспечение

Для получения бесплатного программного обеспечения «ЭМИС-Интегратор» заполните данную форму. На указанную вами почту придёт письмо с ссылкой для скачивания.

Нажимая на кнопку "Отправить" я подтверждаю, что ознакомлен и согласен с условиями
Политики по обработке персональных данных.

Технические характеристики
Характеристика Значение
Измеряемая среда
  • жидкость (в том числе загрязненные жидкости и смеси жидкостей)
  • газ
  • пар
Диапазон расхода См. таблицу расходов
Погрешность до ±0,5% при измерении расхода жидкостей
до ±1,0% при измерении расхода газа и пара
Пылевлагозащита IP67
Типоразмер 100...2000 мм
Давление измеряемой среды до 2,5 МПа
Температура измеряемой среды от -40°С до +250°С
Выходные сигналы:
  • аналоговый токовый 4-20 мА
  • HART
  • импульсный
  • дискретный - режимы "реле расхода" и "дозатор"
  • частотный до 1000 Гц
  • цифровой Modbus RTU с интерфейсом RS-485 и USB
Взрывозащита
  • 1Ex ib IIB (Т2-T6) Gb Х
  • 1Ex ib IIС (Т2-T6) Gb Х
  • 1Ex ia IIB (Т2-T6) Gb Х
  • 1Ex ia IIС (Т2-T6) Gb Х
  • 1Ex d IIC (Т2-T6) Gb Х
  • 0Ex ia IIB (Т2-T6) Gb Х
  • 0Ex ia IIC (Т2-T6) Gb Х

Температура окружающей среды -60°С...+70°С **
Интервал между поверками

4 года

Сертификаты
Обязательные сертификаты
  • Свидетельство СИ. ЭМИС-ВИХРЬ 200, ЭМИС-ВИХРЬ 205, ЭМИС-ВИХРЬ ППД

    RU KZ BY
  • Сертификат соответствия ТР ТС 012 "О безопасности оборудования для работы во взрывоопасных средах". ЭМИС-ВИХРЬ

    RU
Дополнительные сертификаты
  • Разрешение на применение в пищевой промышленности. ЭМИС-ВИХРЬ 200

    RU
  • Разрешение на применение МЧС. Казахстан

    KZ
  • Сертификат соответствия уровня полноты безопасности SIL2

    RU
  • Сертификат соответствия сейсмостойкости

    RU
  • Декларация о соответствии "Электромагнитная совместимость технических средств"

    RU
  • Сертификат соответствия таможенного союза "О безопасности оборудования, работающего под избыточным давлением"

    RU
  • Декларация о соответствии "О безопасности оборудования, работающего под избыточным давлением"

    RU
  • Свидетельство о государственной регистрации программы для ЭВМ

    RU
  • ТР ТС 010/2011 "О безопасности машин и оборудования"

    RU
  • Сертификат соответствия ГОСТ Р 53679-2009, ГОСТ Р 53678-2009

    RU
  • Сертификат виброустойчивости. ЭМИС-ВИХРЬ 200

    RU
  • Сертификат. HART

    RU
Преимущества

Экономическая эффективность

  • Благодаря использованию трубопровода в качестве измерительной проточной части, стоимость погружного вихревого расходомера ЭМИС-ВИХРЬ 205 существенно ниже расходомеров, основанных на перепаде давления и других;
  • Установка погружного расходомера ЭМИС-ВИХРЬ 205 проводится легко и быстро, позволяя снизить до 70% издержки на установку по сравнению с расходомерами, имеющими проточную часть;
  • Шаровый кран позволяет проводить демонтаж погружного счетчика пара, газа,жидкостей ЭМИС-ВИХРЬ 205 без остановки потока в трубопроводе, что не только исключает необходимость нарушения технологического процесса, но и снижает стоимость профилактических работ;
  • Пренебрежимо маленькие потери давления (в среднем в 10 раз меньшие, чем потери, создаваемые сужающими устройствами) снижают энергопотребление насосного оборудования и стоимость владения прибором.
  • Метод монтажа «горячая врезка» позволяет провести установку погружного расходомера без перекрытия трубопровода и остановки технологического процесса, что значительно сокращает энергозатраты предприятия.

Простота использования

  • Прибор настраивается на заводе-изготовителе и не требует дополнительной настройки перед эксплуатацией;
  • Точность измерения расхода не зависит от изменения температуры и давления в трубопроводе, поэтому отсутствует необходимость перенастройки прибора при изменении параметров процесса;
  • В погружном расходомере ЭМИС-ВИХРЬ 205 нет движущихся и изнашивающихся частей, что значительно повышает надежность прибора и уменьшает стоимость использования.
Комплектация

Установка

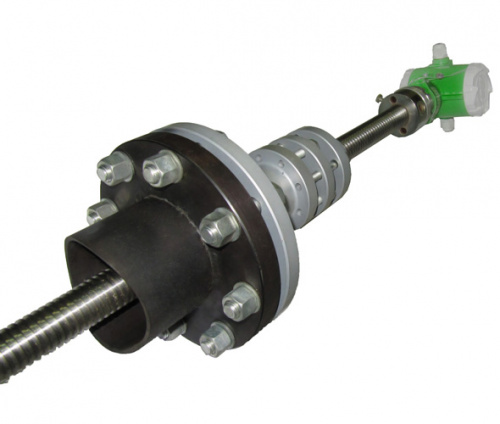

Приварной патрубок ЭМИС-ВИХРЬ 205.КМЧ
для установки погружных вихревых расходомеров ЭМИС-ВИХРЬ 205 на трубопровод

Шаровой кран ЭМИС-ВИХРЬ 205.ШК
для использования совместно с вихревыми погружными расходомерами ЭМИС-ВИХРЬ 205 проведения демонтажа датчика расхода без остановки потока в трубопроводе

Струевыпрямитель ЭМИС-ВЕКТА 1200
устройства подготовки потока сокращают требования к обеспечению длины прямых участков трубопровода в месте установки ЭМИС-ВИХРЬ 205

Блоки питания серии ЭМИС-БРИЗ 90
для питания вихревого расходомера

Комплект кабелей
для подключения расходомера ЭМИС-ВИХРЬ 205
