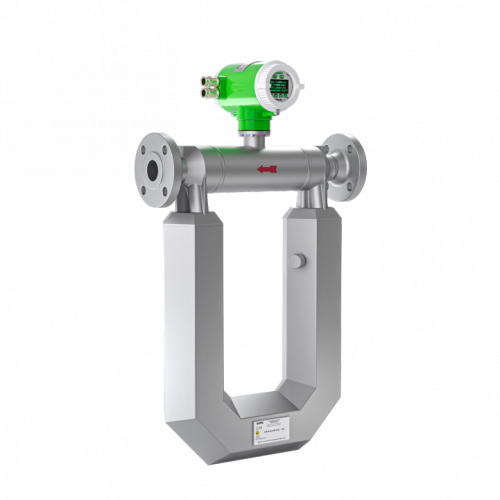

Массовый расходомер ЭМИС-МАСС 260

Прямое измерение массового расхода и плотности.

Водородное исполнение Сероводородное исполнение

Узнать цену Опросный лист

      Задать вопрос                           3D модель

  • Описание продукции
  • Применение
  • Документация и ПО
  • Технические характеристики
  • Сертификаты
  • Преимущества
  • Комплектация
  • Презентации
  • Исполнения
Описание продукции

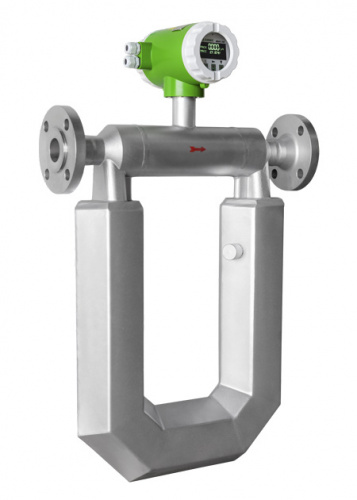

Расходомер массовый ЭМИС-МАСС 260


Отрасли применения: химическая, пищевая, фармацевтическая промышленность, объекты коммунального хозяйства, учет нефти и нефтепродуктов. Инновационные технологии сборки повысили точность измерений, снизили цену массового кориолисового расходомера.

Массовый расходомер газа, воздуха, жидкости


ЭМИС-МАСС 260 используется в качестве массового счетчика-расходомера бензина, дизельного топлива (солярки), сжиженного газа, керосина, нефти, мазута, кислот, щелочей, смесей, других жидкостей и агрессивных сред.

Преимущества датчиков:

  • Измерение плотности от 1 кг/м3;
  • Значение погрешности по каналу плотности 0,5 кг/м3, при осуществлении калибровки на месте эксплуатации и на рабочей среде – 0,3 кг/м3;
  • Погрешность по каналу температуры ± 0,5°С;
  • Отсутствие погрешности по токовому выходу;
  • Дополнительные выходные сигналы:
    • 2 пассивных токовых 4-20мА (один из токовых выходных сигналов с наложением цифрового протокола HART);
    • 3 импульсных выхода, при этом доступен выбор режима работы «активный/пассивный»;
    • Выходной интерфейс ETHERNET с протоколом Modbus TCP/IP;
  • Возможность коррекции по давлению (на коммутационной плате имеется разъем для подключения преобразователя давления);
  • Возможность измерения обратного потока среды без дополнительной погрешности (подтверждено в описании типа СИ на прибор);
  • Изготовление кориолисовых расходомеров под геометрические размеры конкурентных аналогов, что позволит не изменять установочные размеры на объекте и не потребует проведения сварочных работ;
  • Интервал между поверками 5 лет;
  • Имитационная поверка без снятия с трубопровода;
  • Измерение высоковязких жидкостей и жидкостей с твердыми и газовыми включениями до 3%;
  • Выбор карт регистров Modbus:
    • ЭМИС;
    • Адаптированной к ProLink (Micro Motion);
  • Аттестованный компьютер чистой нефти;
  • Изготовление прибора с фланцами на выбор: ГОСТ 12815, ГОСТ 33259, EN1092-1 (DIN 2513), ASME/ANSI; а также возможность заказа с монтажными размерами импортных аналогов;
  • Имеется возможность проведения периодической поверки на компакт-прувере и ТПУ;
  • Имеется возможность вычисления расхода газа в стандартных условиях по методике ГОСТ;
  • Фирменное программное обеспечение «ЭМИС-Интегратор».

ЭМИС-МАСС 260

Применение кориолисового счетчика "ЭМИС–МАСС 260"

Расходомер кориолисовый применяют для учета расхода бензина, сжиженного газа, керосина, дизельного топлива, нефти, мазута, других жидкостей при рабочем давлении и температуре.

Цифровая электроника кориолисового преобразователя

  • Корректировка измеряемого расхода по давлению.
  • Дополнительная карта регистров Modbus совмещается с ПО приборов, которые производятся ведущими импортными компаниями.
  • Регуляция времени демпфирования данных измеряемого расхода и плотности.
  • Блок защитных переключателей защищает метрологические параметры от несанкционированного изменения.
  • Корректировка калибровочного коэффициента по восьми произвольным пунктам расхода.

Купить массовый расходомер торговой марки «ЭМИС» можно с той версией электроники, которая максимально подходит для ваших производственных задач: стандартной, расширенной (У,УИП) либо («-С/СИП-»). Подробнее с возможностями различных исполнений электронных блоков приборов возможно ознакомиться в разделе «документация» в руководствах по эксплуатации электронных блоков.

Цена на массовый расходомер будет в значительной степени зависеть от варианта выбранной электроники.

Купить массовый расходомер


Чтобы купить массовый расходомер «ЭМИС-МАСС 260» Вы можете позвонить по телефону: +7 (351) 729-99-13 или заполнить опросный лист с описанием технологического процесса. Специалисты компании после получения запроса предоставят вам подробное технико-коммерческое предложение.

Цена на массовый расходомер будет рассчитана индивидуально, исходя из указанных требований к исполнению прибора, техническим характеристикам, набору выходных сигналов, комплектации и других факторов.

Применение

Интегральный кориолисовый расходомер ЭМИС-МАСС 260

Универсальность и высокая точность измерения расхода обеспечили широкую применяемость массового кориолисового расходомера ЭМИС-МАСС 260:

  • постоянная или прерывная подача ингредиентов при смешивании и дозировании
  • измерение расхода корозионно-активных кислот, щелочей и смесей
  • контроль химических процессов (например, окисления), а также измерение концентрации веществ
  • слив/налив из авто жд цистерн и других емкостей
  • заправка бензином и сжиженным газом
  • контроль процессов газирования и бутилирования
  • использование в качестве эталонного расходомера на поверочных стендах и пруверах

Область применения массовых кориолисовых расходомеров ЭМИС-МАСС 260 включает в себя следующие отрасли промышленности:

  • химическая промышленность
  • нефтедобывающая промышленность
  • газовая промышленность
  • фармацевтическая промышленность
  • пищевая промышленность
Документация и ПО
Обязательная документация
  • Руководство по эксплуатации электронного блока ЭМ-260C(СИП)

    RU
  • Руководство по эксплуатации ЭМИС-МАСС 260 с МПИ 5 лет

    RU
  • Руководство по эксплуатации электронного блока стандартного исполнения ЭМ-260

    RU
  • Руководство по эксплуатации электронного блока ЭМ-260 исполнения У, УИП

    RU
  • Паспорт ЭМИС-МАСС 260

    RU
  • Методика поверки

    RU
Программное обеспечение
  • Управляющая программа массового расходомера "ЭМИС-МАСС 260". Предоставляется заказчику бесплатно.

    RU

Для получения бесплатного программного обеспечения «ЭМИС-Интегратор» заполните данную форму. На указанную вами почту придёт письмо с ссылкой для скачивания.

Нажимая на кнопку "Отправить" я подтверждаю, что ознакомлен и согласен с условиями
Политики по обработке персональных данных.

Технические характеристики
Характеристика Значение
Измеряемая среда
  • жидкости
  • газ
  • сжиженный газ
Погрешность, %
  • При измерении расхода жидких сред: ±0,1, ±0,15, ±0,2; ±0,25, ±0,5
  • При измерении расхода газа: ±0,35, ±0,4, ±0,45; ±0,5, ±0,75
  • При измерении температуры: ±1
  • При измерении плотности, кг/м3: ±0,3, ±0,5, ±1,0
Типоразмеры от 10 до 200 мм
Давление измеряемой среды до 6,3 МПа, до 25 МПа (спец.заказ)
Температура измеряемой среды от -60°С до +200°С
Выходные сигналы
  • аналоговый токовый 4-20 мА
  • импульсный
  • RS-485
  • Modbus HART
    Взрывозащита
    • 1Exdb [ib] IIA/IIB/IIC T6 Gb X (электронный блок)
    • 1Ex ib llA/llB/llC T6…T1 Gb X; 0 Ex ia llA/llB/llC T6...T1 GA X;
    • PB Ex ib I Mb X; PO Ex ia I Ma X (датчик);
    Температура окружающей среды от -60°С до +70°
    Пылевлагозащита

    IP66/IP67

    Интервал между поверками
    5 лет
    Сертификаты
    Обязательные сертификаты
    • Свидетельство об утверждении типа СИ

      RU BY
    • Сертификат об утверждения типа СИ в Кыргызской Республике

      RU
    • Сертификат об утверждения типа СИ в Республике Казахстан

      RU KZ
    • Сертификат об утверждения типа СИ в Республике Казахстан (кориолисовый расходомер)

      RU KZ
    • Сертификат об утверждения типа СИ в Республике Узбекистан

      RU
    • Сертификат соответствия ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах"

      RU
    • Сертификат соответствия ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением"

      RU
    • Декларация о соответствии ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением" (фланцы)

      RU
    • Сертификат на сейсмостойкость

      RU
    • Сертификат утверждения типа СИ в Туркменистане

      RU
    • Декларация о соответствии ТР ТС 004/2011 "О безопасности низковольтного оборудования"

      RU
    • Сертификат соответствия ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" (кориолисовый расходомер)

      RU
    • Декларация о соответствии ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением"

      RU
    • Декларация о соответствии ТР ТС 020/2011 "Электромагнитная совместимость технических средств"

      RU
    Дополнительные сертификаты
    • Отказное письмо по по оформлению сертификата ТР ТС 010/2011

      RU
    • Экспертное заключение по результатам санитарно-эпидемиологической экспертизы

      RU
    • Сертификат соответствия «Механическое исполнение, группа V1»

      RU
    • Cертификат на применение HART-протокола

      EN
    • Сертификат соответствия "Функциональная безопасность SIL2"

      RU
    • Сертификат соответствия «Взрывоопасные среды. Часть 34. Применение систем качества для производства оборудования»

      RU
    • Сертификат соответствия на стойкость к механическим внешним воздействующим факторам. Определение динамических характеристик конструкции

      RU
    • Сертификат соответствия на стойкость к механическим внешним воздействующим факторам. Испытания на при падении; на воздействие качки и длительных наклонов

      RU
    • Cертификат "Интергазсерт"

      RU
    • Сертификат соответствия "Устойчивость к вибрациям от 10 до 150 Гц, группа V1"

      RU
    • Сертификат соответствия "Устойчивость к вибрациям от 5 до 2000 Гц, группа G1"

      RU
    • Сертификат: ATEX - Система менеджмента качества

      EN
    • Заключение Минпромторга России о подтверждении производства промышленной продукции на территории РФ по ПП№719

      RU
    • Сертификат о типовом одобрении в системе добровольной сертификации РМРС

      RU
    • Разрешение на применение технических устройств в Республике Казахстан

      RU
    • Сертификат соответствия "Применение в средах, содержащих сероводород"

      RU
    • Европейская Директива на оборудование для работы в потенциально взрывоопасных средах (ATEX) 2014/34/EU

      RU
    • Европейская Директива на оборудование под давлением (PED) 2014/68/EU modul C

      RU
    • Европейская Директива на оборудование под давлением (PED) 2014/68/EU modul B

      RU
    • Декларация Соответствия Европейским Директивам: ATEX, PED, EMC

      EN
    • Свидетельство о регистрации ПО

      RU
    • Отказное письмо по оформлению документации Российского Морского Регистра Судоходства

      RU
    Преимущества

    Переход на новый уровень решения задачи учета

    • Высокоточное измерение объемного и массового расхода жидкости и газа позволяет использовать массовый кориолисовый расходомер ЭМИС-МАСС 260 в самых разных процессах
    • Измерение плотности и вязкости среды позволяет расширить область применения массового расходомера-счетчика ЭМИС-МАСС 260
    • Проточная часть изготовлена целиком из нержавеющей стали, поэтому массовый кориолисовый расходомер ЭМИС-МАСС 260 можно применять для измерения расхода агрессивных сред
    • Измерение расхода в прямом и обратном направлении

    Новые возможности цифровой электроники

    • Коррекция измеряемого расхода по давлению.
    • Возможность выбирать количество стоповых битов и значение бита четности/нечетности.
    • Дополнительная карта регистров Modbus, совместимая с расходомерами MicroMotion.
    • Регулируемое время демпфирования показаний измеряемого расхода и плотности.
    • Блок защитных переключателей для защиты метрологических параметров прибора от несанкционированного изменения.
    • Коррекция калибровочного коэффициента по 8 произвольным точкам расхода.

    Преимущества компактного исполнения

    • Компактный размер.
    • Минимальная потеря давления.
    • Снижение возможности возникновения кавитации.
    • Устойчивость к вибрациям промышленных частот.

    Удобство и надежность

    • Отсутствие требований к прямым участкам и компактный дизайн обеспечивают легкость выбора места установки и монтажа на трубопровод
    • Отсутствие движущихся частей гарантирует стабильную работу в течение всего срока службы
    • Отсутствие в проточной части препятствий движению потока
    • Встроенный индикатор массового расхода, объемного расхода с сумматором позволяет исключить покупку дополнительного оборудования
    • Возможность удаленной передачи данных, настройки и поверки расходомера через цифровой интерфейс RS-485 Modbus RTU
    Комплектация

    Стоимость расходомера зависит от комплектации.

    Установка

    Монтажная технологическая вставка ЭМИС-МАСС 260.ВТ
    обеспечивает удобство установки и исключает возможность повреждениямассового расходомерапри проведении монтажных работ

    Комплект монтажных частей ЭМИС-МАСС 260.КМЧ
    ответные фланцы, прокладки, болты, гайки, шайбы для установки

    Блоки питания серии ЭМИС-БРИЗ 90
    для питания массового расходомера

    Комплект кабелей
    для подключения расходомера ЭМИС-МАСС 260

    Повышение функциональности

    Преобразователь интерфейса RS-232/RS-485/USB ЭМИС-СИСТЕМА 750
    для подключения вихревого расходомера к компьютеру и другим цифровым устройствам

    Обслуживание

    Электронная плата обработки сигнала ЭМИС-МАСС 260
    служащая в качестве замены при выходе основной

    Дополнительный комплект прокладок
    для замены при проведении работ по обслуживанию массового расходомера ЭМИС-МАСС 260

    • Презентация ЭМИС-МАСС 260 (2021)

    • ЭМИС-ИНТЕГРАТОР

    Исполнения

    Водородное исполнение

    Кориолисовые расходомеры «ЭМИС-МАСС 260» в водородном исполнении представлены типоразмерами с диаметром условного прохода 10, 15 и 25 мм. Данный тип счетчиков является оптимальным решением при необходимости прямого измерения массы водорода. Также возможно вычисление объемного расхода, приведенного к стандартным условиям. Для этого необходимо внести значение плотности в стандартных условиях в вторичный преобразователь прибора. Расходомеры, предназначенные для измерения водорода, проходят специальные дополнительные испытания. По уровню взрывозащиты соответствуют требованиям категории II, подкатегории IIC.

    Компактное исполнение

    Для применения прибора в условиях ограниченного пространства используется компактное исполнение расходомера. Компактные габариты позволяют сократить потери давления с 0,13 до 0,1 МПа и применять данный расходомер при низком давлении измеряемой среды без дополнительного оснащения оборудованием для поддержания давления. Кроме того, компактный расходомер отличается устойчивостью к вибрациям промышленных частот, что позволяет устанавливать его вблизи от источника вибраций. Компактный расходомер также может быть представлен в двух исполнениях: интегральном и дистанционном.

    Пищевое исполнение

    Кориолисовый расходомер ЭМИС-МАСС 260 возможно применять в пищевой промышленности, о чем свидетельствует экспертное заключение.

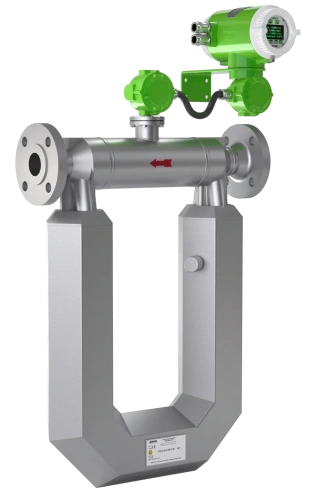

    Дистанционное исполнение

    Дистанционное исполнение массового расходомера позволяет располагать электронный преобразователь отдельно от первичного преобразователя. Длина соединительного кабеля не должна превышать 100 метров. Дистанционное исполнение позволяет увеличить температуру измеряемой среды до 200°С.
