Дозирование является одним из наиболее важных технологических процессов на предприятиях химической, нефте- и газодобывающей и перерабатывающей промышленности и других отраслях, одним словом, везде, где требуется отмерять точные порции различных компонентов. В зависимости от стоящих задач, дозирование осуществляется по массе либо по объему. При этом в целях повышения эффективности производственного процесса целесообразно применять автоматизированные системы дозирования на базе высокоточных кориолисовых счетчиков-расходомеров, так как, основываясь на прямом методе измерения массы (массового расхода) и плотности, кориолисовый расходомер вычисляет объём и объёмный расход.
Дозирование жидкости и газа с помощью кориолисовых расходомеров.
В процессе усовершенствования технологий автоматизации на предприятиях различных отраслей промышленности, на смену весовым системам дозирования, пришли массовые (кориолисовые) расходомеры, способные одновременно дозировать и выполнять задачу измерений в широком диапазоне расхода. Кроме того, их применение позволило повысить точность отпускаемой дозы и значительно снизить общее время, затрачиваемое на рабочий процесс.
В кориолисовом расходомере «ЭМИС-МАСС 260» функция дозирования реализована посредством дискретного выхода, состояние которого служит индикатором достижения заданной пользователем дозы. В процессе дозирования используется дополнительный внутренний счетчик, который отсчитывает от нуля до установленного значения, после чего дискретный выход переключается в активное состояние, которое может быть настроено («НО» - нормально открытое или «НЗ» - нормально замкнутое) Например, для режима «массовый дозатор» задана порция в килограммах, а активное состояние контакта - нормально замкнутое. По окончании времени активности выход меняет свое состояние на нормально открытое, и процесс дозирования запускается сначала - с отмеренной дозы - равной нулю. При этом дозатор может быть как массовым с единицами измерения в килограммах, так и объемным с единицами измерения в литрах, что обусловлено возможностью кориолисового расходомера «ЭМИС-МАСС 260» осуществлять прямое измерение плотности и массы, массового расхода, и последующее вычисление объемного расхода, в том числе в стандартных условиях для газов.
Для активации функции дозирования необходимо:
- Установить необходимую дозу, параметр «Порог / Доза / Нижний предел»;
- Установить время активного состояния дискретного выхода, параметр «Таймаут сброса счетчика дозатора»;
- Активировать соответствующий режим дискретного выхода в параметре «Режим работы»;
- Включить дискретный выход, параметр «Вкл./Выкл. дискретный выход».
Кроме того, имеется дополнительный режим, позволяющий пользователю прерывать процесс дозирования. Например, в случае опустошения резервуара, частично отмеренную дозу возможно отменить. При этом прерывание пользователем процесса дозирования до момента активации выхода не приводит к обнулению отмеренной дозы. Поэтому, если требуется начать процесс дозирования сначала, а не возобновить его, потребуется сбросить вручную отмеренную дозу. Сигнал с дискретного выхода возможно передавать на какое-либо вторичное устройство, например, контроллер, который при прохождении отмеренной дозы будет закрывать клапаны или переключающие устройства.
Необходимо отметить, что функция дозирования доступна для расходомеров «ЭМИС-МАСС 260» с расширенной версий электроники («-У/ УИП-») и облегченной («Lite») версией («-С/ СИП-»). Более подробно о различиях исполнения и возможностях вторичных преобразователей приборов читайте в статье «Варианты исполнения электронных блоков кориолисовых счетчиков-расходомеров «ЭМИС-МАСС 260». Отличительные особенности и характеристики».
Опыт применения
Принцип точного дозирования жидких компонентов посредством массовых расходомеров «ЭМИС-МАСС 260» успешно применяется в системах перекачки сжиженного углеводородного газа (СУГ) и других нефтепродуктов на модульных и стационарных АГЗС, а также в наземных передвижных средствах транспортировки и заправки, таких как железнодорожные и автомобильные цистерны, газовозы и топливозаправщики.

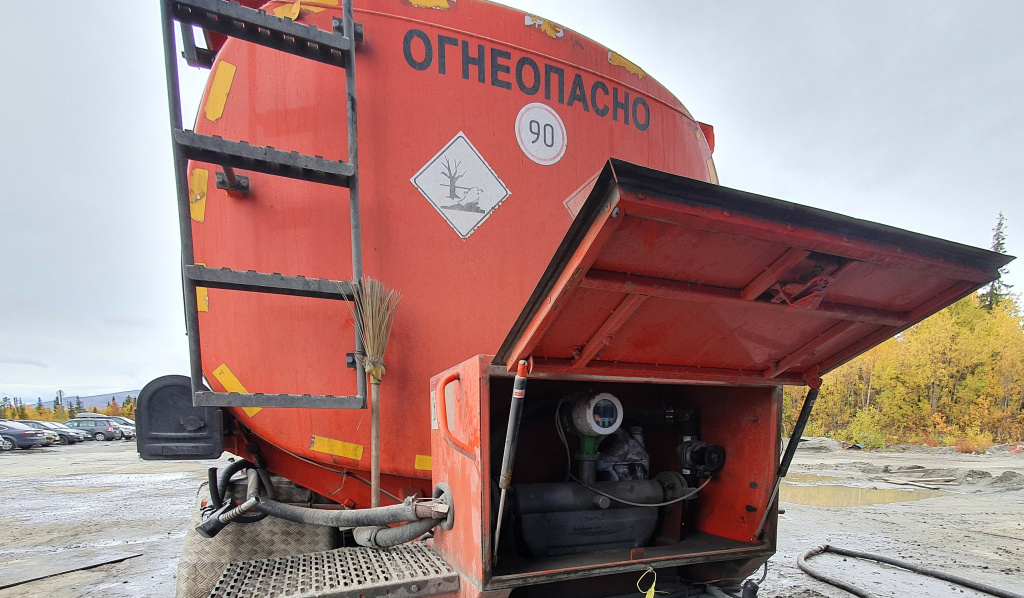

Фото: Расходомер «ЭМИС-МАСС 260» на топливозаправщике
В числе потенциальных потребителей кориолисовых расходомеров с функцией дозирования также предприятия химической и нефтеперерабатывающей промышленности, где одной из основных технологических задач является смешивание различных типов сырья в точных пропорциях.

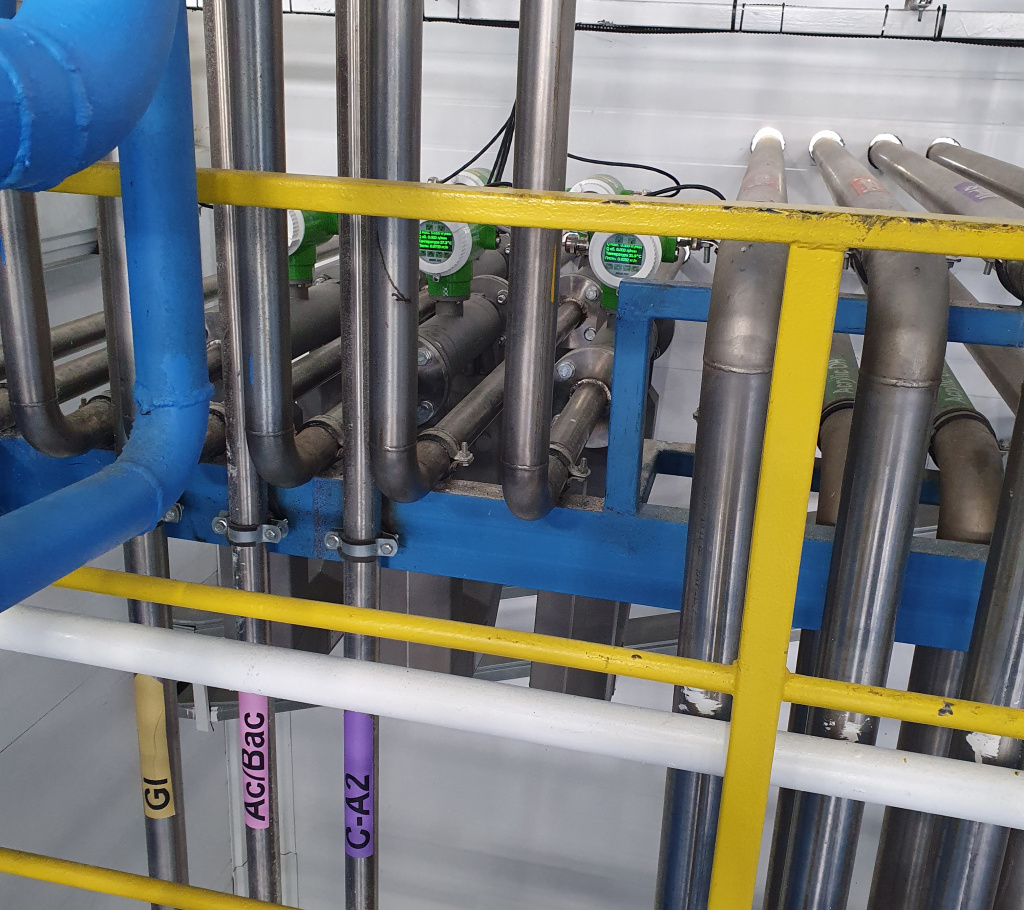

Фото: Расходомеры «ЭМИС-МАСС 260» в системе смешивания компонентов на предприятии по производству полимерных компаундов.
Применительно к эксплуатации приборов в химической отрасли необходимо отметить возможность работы расходомеров на агрессивных средах и жидкостях вязкостью до 1500 мПа*с. Например, на одном из лакокрасочных предприятий РФ счетчики-расходомеры «ЭМИС-МАСС 260» осуществляют дозирование латекса с предельным значением по вязкости до 1000 мПа*с. В числе требований заказчика была точность на уровне 0,05% и возможность подключения к ПК по цифровому протоколу.

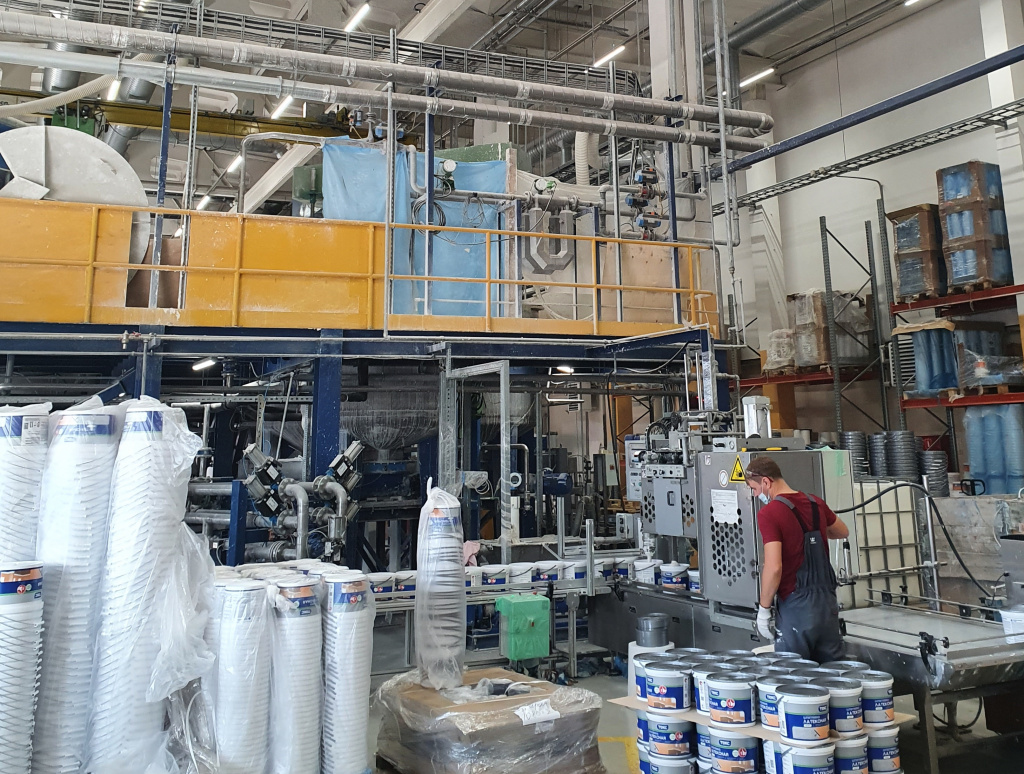

Фото: «ЭМИС-МАСС 260» на лакокрасочном предприятии.
По отзывам Заказчиков, применение счетчиков «ЭМИС-МАСС 260» в системах автоматического дозирования обеспечивает достижение целевых показателей качества готового продукта и эффективности производства в целом.
Отметим, что в продуктовой линейке компании «ЭМИС» функция дозирования доступна не только для массовых (кориолисовых) счетчиков-расходомеров «ЭМИС-МАСС 260», но и для вихревых расходомеров «ЭМИС-ВИХРЬ 200», которые являются счетчиками-расходомерами измерения объёма. Также коротко остановимся на их технических характеристиках и опыте применения.
Дозирование с помощью вихревых расходомеров «ЭМИС-ВИХРЬ 200».
Вихревые расходомеры «ЭМИС-ВИХРЬ 200» имеют функцию дозирования, настройки и алгоритмы которой аналогичны кориолисовым счётчикам-расходомерам «ЭМИС-МАСС 260». Как уже говорилось выше, «ЭМИС-ВИХРЬ 200» - это расходомеры измерения расхода в единицах объёма, однако, в случае применения расширенной версии электроники со встроенным вычислителем («…-ВВ-…») дозирование возможно производить в единицах массы при неизменном значении плотности дозируемой рабочей среды. Для этого в настройках расходомера задается плотность дозируемого вещества, и по заданной плотности прибор из объемного расхода будет вычислять массовый расход и, соответственно, отмерять дозы по массе.
Алгоритм работы дискретного выхода расходомера «ЭМИС-ВИХРЬ 200» в режиме дозатора следующий:
- Сбрасываемый сумматор обнуляется, а дискретный выход устанавливает начальное состояние. Это состояние контактов считается нормальным (основным). Расходомер готов к дозированию.
- Внешняя автоматика по изменившемуся состоянию выхода включает клапан или насос. Расходомер подсчитывает количество вещества. Внешняя автоматика может в этот момент не включать расход, если это не нужно по технологическим условиям процесса.
- По достижении заданного количества дискретный выход меняет свое состояние. Внешняя автоматика по изменению состояния выхода выключает расход и, при необходимости, переключает поток или меняет технологическую тару.
- Одновременно с выполнением пункта 3 запускается счетчик времени таймаута в миллисекундах (от 1 до 65535), указанного в регистре 40015. По окончании таймаута выполняется переход на пункт 1 алгоритма.
Информация о работе функции дозирования и расходомера «ЭМИС-Вихрь 200», и счетчика-расходомера «ЭМИС-МАСС 260» отражена в руководстве по эксплуатации на приборы. Кроме того, подробную консультацию по использованию контрольно-измерительных приборов торговой марки «ЭМИС» можно получить в службе технической поддержки сервисного центра компании по телефонам: +7 (351) 729-99-12, добавочные телефоны 741, 744, 746, 756, 763, - или задав вопрос по адресу электронной почты: support@emis-kip.ru, - или по телефонам (сотовой связи) и в мессенджере Whats App: +7 982-310-04-29, +7 912-770-23-63, +7 912-303-00-41.
Чтобы заказать прибор, необходимо заполнить опросный лист и отправить его на адрес электронной почты: sales@emis-kip.ru.
