Металлические ротаметры торговой марки «ЭМИС» имеют несколько типов присоединения: фланцевое, муфтовое и зажимное типа «clamp», - при этом цена на прибор будет зависеть, в том числе, и от того, какой тип присоединения к процессу выберет заказчик. Рассмотрим более подробно доступные варианты монтажа и ответим на возникающие в ходе оформления заказов вопросы.
Какой ротаметр купить для эксплуатации в пищевой промышленности?
Купить ротаметр для применения в пищевой и фармацевтической промышленности возможно с двумя типами присоединения на выбор: муфтовым типа «молочная гайка» и зажимным «clamp». И тот и другой тип присоединения является асептическим, то есть может использоваться при монтаже приборов пищевого исполнения с соблюдением требований санитарных норм.

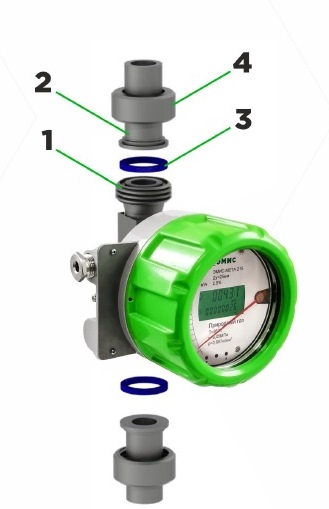

Муфтовое присоединение конструктивно состоит из:
- 1. Патрубок с резьбой;
- 2. Ответный патрубок трубопровода;
- 3. Прокладки (уплотнительное кольцо);
- 4. Гайки.

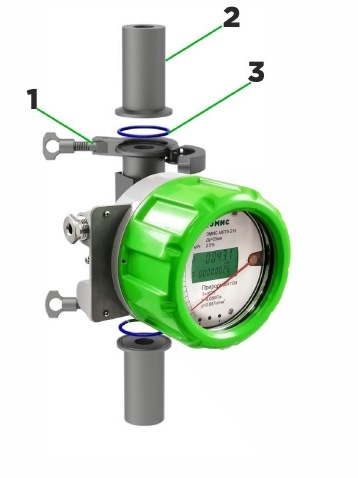

Зажимное присоединение «clamp» состоит из:
- 1. Хомута, который преимущественно исполняется из нержавеющей стали марки AISI 304;
- 2. Ответного патрубка трубопровода
- 3. Прокладки.
Данные типы присоединений имеют следующие преимущества:
- Защищают систему от попадания вовнутрь бактерий извне;
- Не допускают задержку ингредиентов измеряемой среды в отдельных полостях и зазорах системы;
- Обеспечивают качественную безразборную мойку;
- Обеспечивают легкость монтажа и демонтажа.
Зачастую у заказчиков возникает вопрос, с каким типом присоединения лучше купить ротаметр при выборе между муфтовым или зажимным видом? Специалисты рекомендуют использовать «молочную гайку» в тех случаях, когда трубопровод подвержен воздействию вибрации и есть вероятность возникновения гидроударов. Муфтовое присоединение легко центруется во время закручивания гайки.
Зажимное присоединение менее устойчиво к вибрациям трубопровода, однако его преимуществом является универсальность и ремонтопригодность. Например, если в муфтовом присоединении повредится резьба гайки, то её ремонт невозможен, к тому же, для замены гайки потребуется отрезать патрубок от трубы, а после замены вновь приварить.

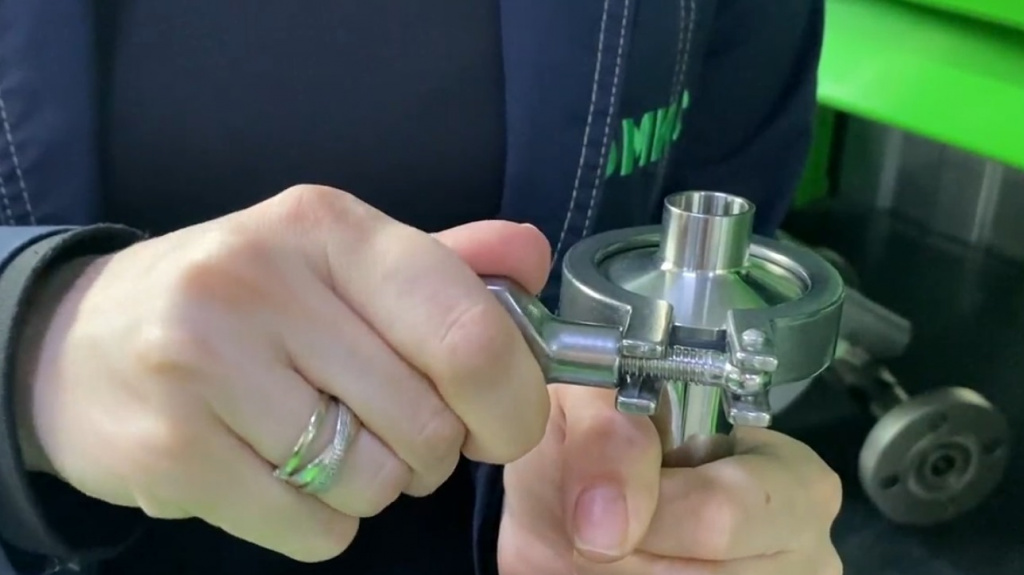

Ремонт хомута «clamp» возможно легко осуществить на месте, что позволит продолжить эксплуатацию прибора до замены неисправного хомута на новый. Универсальность же зажимного присоединения обусловлена тем, что один хомут «clamp», в отличие от гайки, подходит для нескольких размеров патрубков.
Цена на ротаметры с муфтовым и зажимным присоединением при этом существенно не отличается.
Особо отметим, что муфтовое и зажимное присоединение недоступно для приборов с футеровкой проточной части (исп. ФТ). Максимальный диаметр условного прохода для приборов с, так называемыми, гигиеническими типами присоединения составляет 80 мм, допустимый предел избыточного давления рабочей среды 1,6 МПа, максимальная температура измеряемой среды +250 °С
Также отметим, что зажимное присоединение способно выдержать такое же давление измеряемой среды, как и муфтовое, при этом имея меньшие габариты и массу.
Как и все приборы торговой марки «ЭМИС», предназначенные для эксплуатации в пищевой, фармацевтической промышленности и медицине, металлические ротаметры «ЭМИС-МЕТА 215» имеют гигиенические сертификаты (заключения), подтверждающие их безопасность и соответствие требованиям СанПиН.
Купить ротаметры «ЭМИС-МЕТА 215» с фланцевым типом монтажа
В тех случаях, когда асептическое присоединение не требуется, применяется фланцевый тип монтажа.

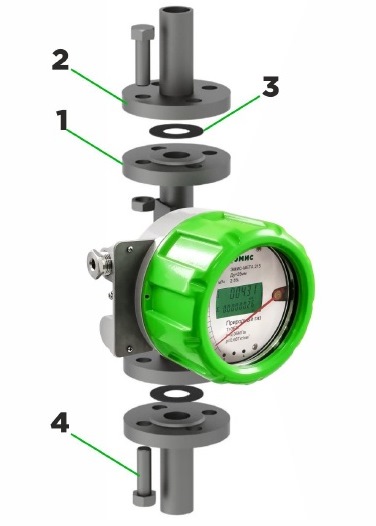

Фланцевое соединение состоит из:
- 1. Фланцы;
- 2. Ответные фланцы;
- 3. Прокладки;
- 4. Болты.
Возможно ли купить ротаметры с монтажными размерами импортных аналогов?
При заказе ротаметров ЭМИС-МЕТА 215 имеется возможность купить ротаметры с монтажными размерами импортных аналогов, фланцами, соответствующими стандартам: ГОСТ 33259, EN1092-1 (DIN 2513), ASME/ANSI по выбору заказчика.
Цена ротаметров при выборе стандартных фланцев, соответствующих в том числе зарубежным стандартам, при этом будет более выгодной, по сравнению с асептическими присоединениями.
Еще одним аспектом, от которого зависит цена ротаметра, является материал стали фланцев. На выбор заказчика фланцы могут быть изготовлены из стали 20, 09Г2С, 08Х18Н10 (SS 304), 03Х17Н14М3 (SS 316L) либо спец. материала по дополнительному согласованию.
Отметим, что ротаметры фланцевого типа имеют ряд преимуществ, среди которых не только более демократичная цена, но также возможность эксплуатации при температуре измеряемой среды до 420 °С (за исключением приборов с футеровкой проточной части), максимальное рабочее давление до 25 МПа и возможность установки прибора на трубопровод с диаметром условного прохода до 150 мм.

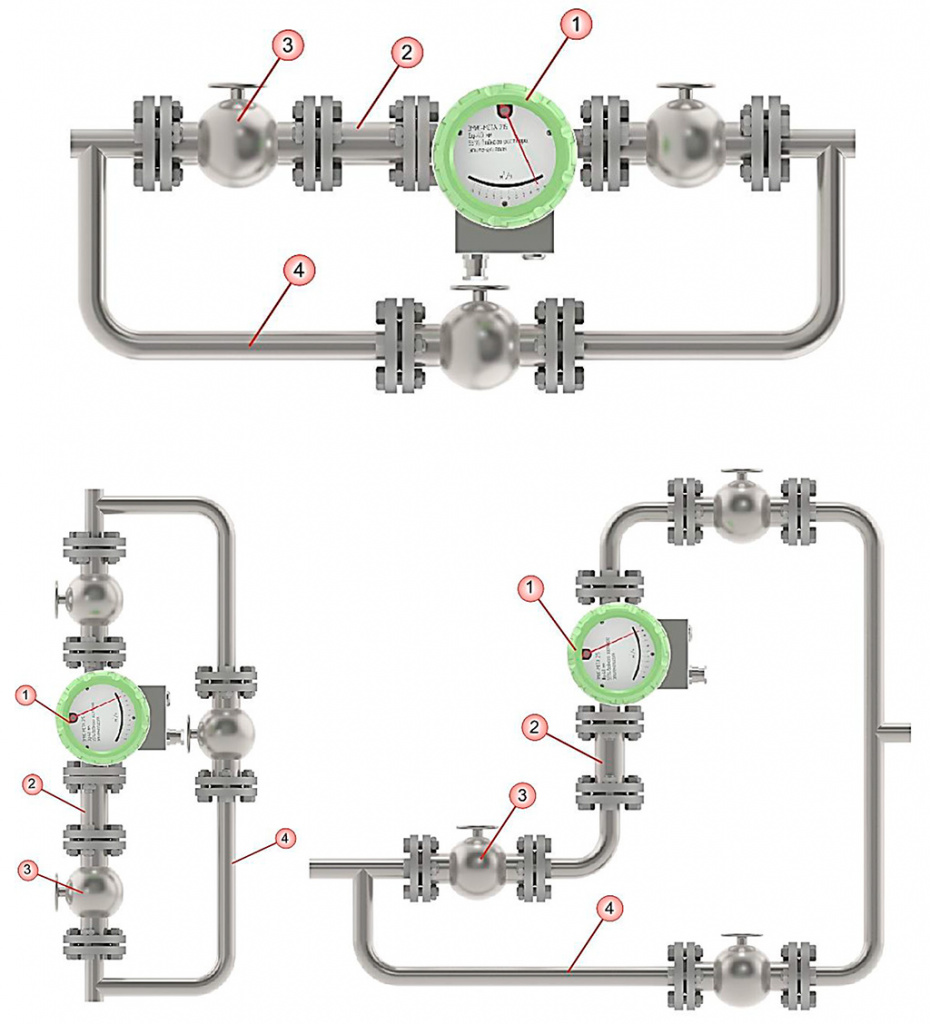

Схема установки ротаметра
При установке ротаметра на месте эксплуатации необходимо обеспечить направление потока измеряемой среды строго вертикально снизу вверх для прибора стандартного исполнения, либо горизонтально в направлении слева направо для ротаметра горизонтального исполнения.
Для обеспечения защиты от воздействия механических примесей, которые могут содержаться в измеряемой среде, рекомендуется устанавливать магнитный фильтр, который должен быть расположен на трубопроводе на расстоянии от 6 Ду перед ротаметром, при этом монтажный размер магнитного фильтра не входит в длину прямого участка.
Данная рекомендация актуальна в тех случаях, когда примеси в рабочей среде подвержены магнитному воздействию
Купить магнитный фильтр возможно при оформлении заказа на ротаметр, для этого в карте заказа перед КМЧ необходимо указать обозначение «МФ».
Пример: ЭМИС-МЕТА 215-050А-Г-Н-М-1,6-100-2,5-А-Ж-ГП.МФ-КМЧ
В целях более удобного обслуживания прибора при его эксплуатации либо проведения периодической чистки трубопровода рекомендовано дополнительно использовать байпасную трубу.
- 1. Ротаметр промышленный
- 2. Фильтра магнитный
- 3. Регулировочный клапан
- 4. Байпасная линия
Где купить промышленный металлический ротаметр?
Купить ротаметр пищевого, общепромышленного или взрывозащищенного исполнения ЭМИС-МЕТА 215 возможно, заполнив опросный лист, который доступен для скачивания на сайте компании – производителя www.emis-kip.ru. Обращаем внимание, что при заполнении в карте заказа следует указать, какой тип присоединения выбран: муфтовый – «М», зажимной – «З» или фланцевый – «Ф», а также добавить обозначение КМЧ. Опросный лист необходимо отправить на электронный адрес sales@emis-kip.ru. При получении опросного листа в кратчайшие сроки будет подготовлено технико-коммерческое предложение.
Обращаем внимание, что купить металлические ротаметры «ЭМИС-МЕТА 215» не только выгодно с экономической точки зрения в силу более привлекательной цены, но и целесообразно с точки зрения полного соответствия технических характеристик конкурентным зарубежным аналогам и с точки зрения качества продукции торговой марки «ЭМИС» и надежности приборов в эксплуатации.
От чего зависит цена ротаметра?
Цена на ротаметры формируется из множества факторов, в их числе:
- типа исполнения: вертикальный или горизонтальный;
- наличие либо отсутствие жидкокристаллического дисплея;
- наличие либо отсутствие футеровки;
- диаметр условного прохода;
- возможность установки предельных выключателей;
- материал проточной части прибора;
- взрывозащищенное либо общепромышленное исполнение;
- набор доступных выходных сигналов;
- класс точности;
- выбранный стандарт фланцев либо тип асептического присоединения и многое другое.
При этом отметим, что являясь конструктивно простым прибором, и по этой причине воспринимаемым зачастую как индикатор потока, металлический ротаметр – это полноценное средство измерения и даже многофункциональный расходомер с возможностью передачи данных измеренных значений, с возможностью выполнения измерений газа в условиях, приведенных к стандартным, и возможностью использования в системах дозирования и (или) управления технологическим процессом наравне с иными типами расходомеров, основанных на других принципах измерения. При наличии таких преимуществ металлический ротаметр «ЭМИС-МЕТА 215» на протяжении многих лет остается в линейке расходомерной продукции торговой марки «ЭМИС» и других брендов бюджетным прибором в силу привлекательной и дружелюбной цены, позволяющим выполнять серьезные технологические задачи.
Для ответа на вопрос, для решении каких производственных задач достаточно купить ротаметр в сравнении с более дорогими средствами измерения, читайте подробнее в статье Ротаметр ЭМИС-МЕТА 215 – расходомер или индикатор потока?
