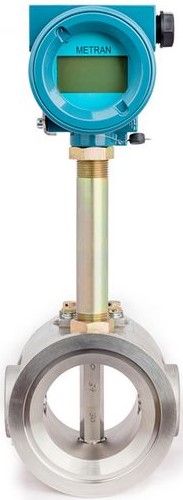

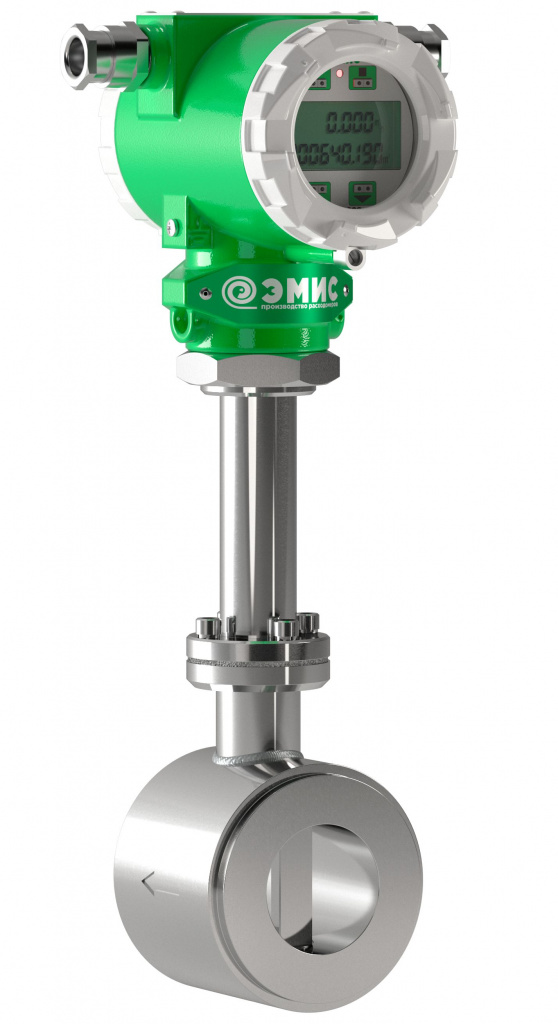

Сравнение вихревых расходомеров Метран 300ПР и ЭМИС-ВИХРЬ 200, Метран-305 ПР и ЭМИС-ВИХРЬ 200 ППД

Помимо сравнения технических характеристик приборов целесообразно рассмотреть возможности самодиагностики. Следует отметить, что перечень контролируемых параметров несколько отличается, но в целом можно говорить о том, что расходомеры способны диагностировать основные ошибки, влияющие на корректную работу.

Таблица №2.

Возможности самодиагностики счетчиков-расходомеров «ЭМИС-ВИХРЬ 200» и «Метран 300 ПР».

Несмотря на то, что оба сравниваемых измерительных прибора используют в своей основе, как физический метод измерения, явление дорожки Кармана, тем не менее, считывание вихреобразования у «Метран-300ПР» и «ЭМИС-Вихрь 200» реализовано по разному. У образца торговой марки «Метран» - это аккустический метод съема сигнала. У аналога ТМ «ЭМИС» съём сигнала осуществляется с помощью пьезоэлектрического датчика изгибающего момента. Разные способы считывания вихреобразования определяют отдельные преимущества и особенности эксплуатации сопоставляемых вихревых расходомеров. Так, при аккустическом съеме сигнала расходомер устойчив к паразитным помехам, образуемым вибрациями различного происхождения. Приборы с датчиком изгибающего момента отличаются устойчивостью к газовым включениям при их наличии в жидкости как в растворенном, так и в свободном виде. Кроме этого, у «ЭМИС-Вихрь 200» возможное воздействие помех условий эксплуатации измерительного прибора: электромагнитные наводки, механические воздействия и вибрации и т.д., - компенсируется применением цифровых фильтров при вторичном преобразовании сигнала:

• 4 заграждающих (полосовых) фильтра;
• заградительный фильтр на 50 Гц;
• фильтр по минимальной амплитуде сигнала;
• фильтр по минимальному расходу;
• степень демпфирования расхода;
• медианный фильтр.

В тех случаях, когда на месте эксплуатации вихревого счетчика-расходомера «ЭМИС» имеется активное воздействие «шума», аппаратно-программный комплекс вторичного преобразователя прибора предоставляет возможность дополнительной настройки, которая производится с помощью фирменного программного обеспечения «ЭМИС-Интегратор». Подключение к электронному блоку счетчика-расходомера «ЭМИС-Вихрь 200», равно как и других типов расходомеров торговой марки «ЭМИС», для использования данного сервисного и диагностического ПО возможно с помощью цифровых протоколов HART и ModBus RTU RS-485. Для отдельных типов электроники также предусмотрена возможность подключения посредством технологического разъёма типа «miniUSB» на коммутационной плате прибора. Таким образом, возможности цифровой электроники в совокупности с ПО «ЭМИС-Интегратор» гарантируют сохранение метрологической стабильности измерений не только вихревых, но и, в целом, всех счетчиков-расходомеров «ЭМИС» в сложных эксплуатационных условиях. Описанные выше возможности программного обеспечения «ЭМИС-Интегратор» для вихревых счетчиков-расходомеров «ЭМИС-Вихрь 200» в равной степени применимы к счетчикам-расходомерам «ЭМИС-Вихрь 200ППД», о которых речь пойдет далее при сравнении с аналогом «Метран – 305ПР».

Применительно к сравниваемым образцам «Метран – 300ПР» и «Метран-305ПР» сведения об аналогичных функциях и свойствах вторичных преобразователей и (или) программного обеспечения указанных приборов в открытых и общедоступных источниках отсутствуют.

При описанных выше различиях электронных блоков вторичных преобразователей «Метран- 300 ПР» и «ЭМИС-Вихрь 200» следует упомянуть, что аппаратный комплекс электроники является сопоставимым, а в основе преобразования, заложенного в программное обеспечение прибора, лежит число Рейнольдса и математический ряд Фурье.

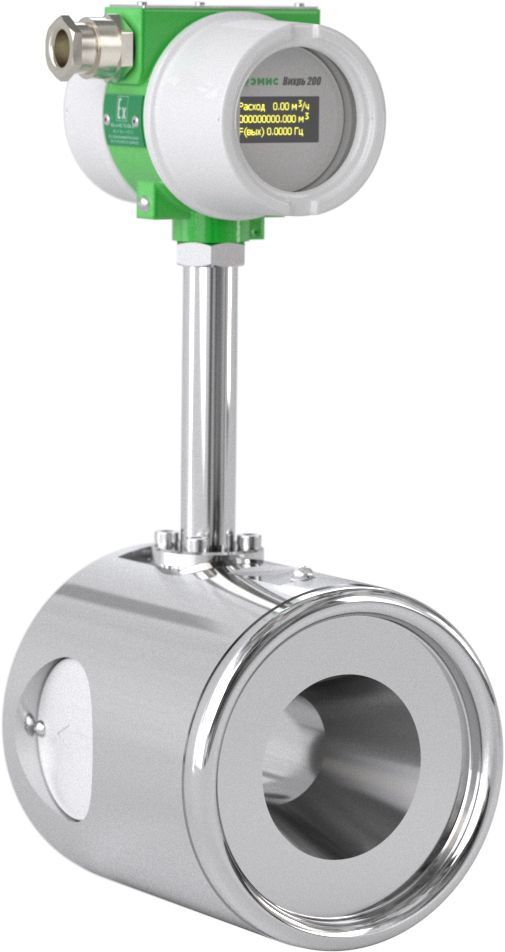

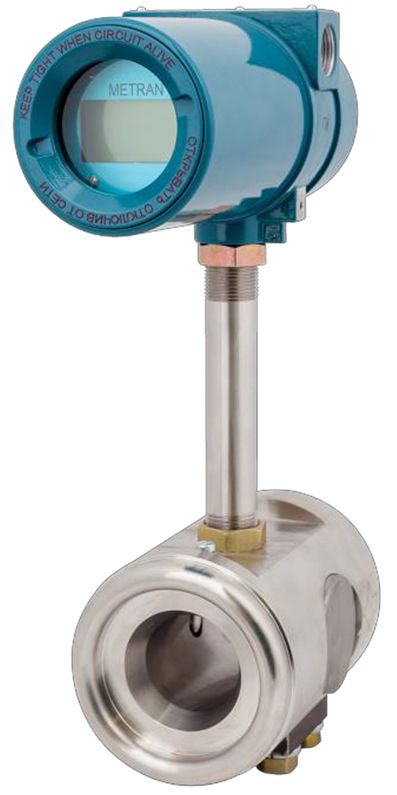

Как уже говорилось ранее, описанные ранее различия в технических характеристиках и функциональных свойствах сравниваемых приборов в значительной степени возможно определены различными способами съема сигнала, применяемыми производителями ООО «Метран» и ЗАО «ЭМИС». Вместе с тем, необходимо обратить внимание, что в линейке вихревых расходомеров, как и у ООО «Метран», у ЗАО «ЭМИС» представлены расходомеры с вихре-акустическим съемом сигнала, предназначенные для измерения расхода воды в системах поддержания пластового давления в нефтедобывающей промышленности. В связи с чем, целесообразно рассмотреть и сравнить однотипные приборы «ЭМИС-ВИХРЬ 200 ППД» (II-исполнение) и «Метран - 305 ПР», которые имеют одинаковый тип присоединения к процессу, сэндвич (шип), с размерами, совместимыми с отраслевыми стандартами ППД, аналогичные выходные сигналы, а также сопоставимые пределы по максимальному давлению измеряемой среды и погрешности измерения.

При этом, если говорить о точности измерений, то она является идентичной, однако, у «ЭМИС-Вихрь 200 ППД» (II-ое исполнение) нет дополнительной погрешности по токовому выходу, в отличие от расходомеров торговой марки «Метран»: дополнительная погрешность для токового выхода ±0,2%; дополнительная температурная погрешность, вызванная изменением температуры окружающего воздуха от (20 ± 3)°С до любой температуры в рабочем диапазоне температур - ± 0,1 °/о от диапазона изменения выходного сигнала на каждые 10 °С.

Для наглядности сравнительные характеристики рассматриваемых расходомеров представлены ниже.

Таблица №3.

Технические характеристики расходомеров «ЭМИС-ВИХРЬ 200 ППД» (II-исполнение) и «Метран 305 ПР»

При этом в качестве существенного отличия двух сопоставляемых образцов необходимо отметить различие в характеристиках и функциональных свойствах ЖК-индикаторов. У счетчика-расходомера «Метран-305 ПР» индикатор является трехстрочным с последовательным отображением информации с повторяющейся цикличностью 50 секунд. У «ЭМИС-Вихрь 200ППД» (II-исполнение) ЖКИ четырехстрочный с возможностью выбора отображаемой информации. Кроме того, минимальная температура окружающей среды для эксплуатации прибора с индикатором у «Метран-305ПР» составляет до минус 40С. А у «ЭМИС-Вихрь 200ППД» - до минус 60С для всех исполнений прибора, так как с 2014г. производитель принял в качестве одного из направлений технической политики предприятия при разработке продукции возможность ее эксплуатации при температурах до минус 60С, то есть в условиях севера, Сибири и прочих труднодоступных регионов, где ведется разработка нефтяных месторождений.

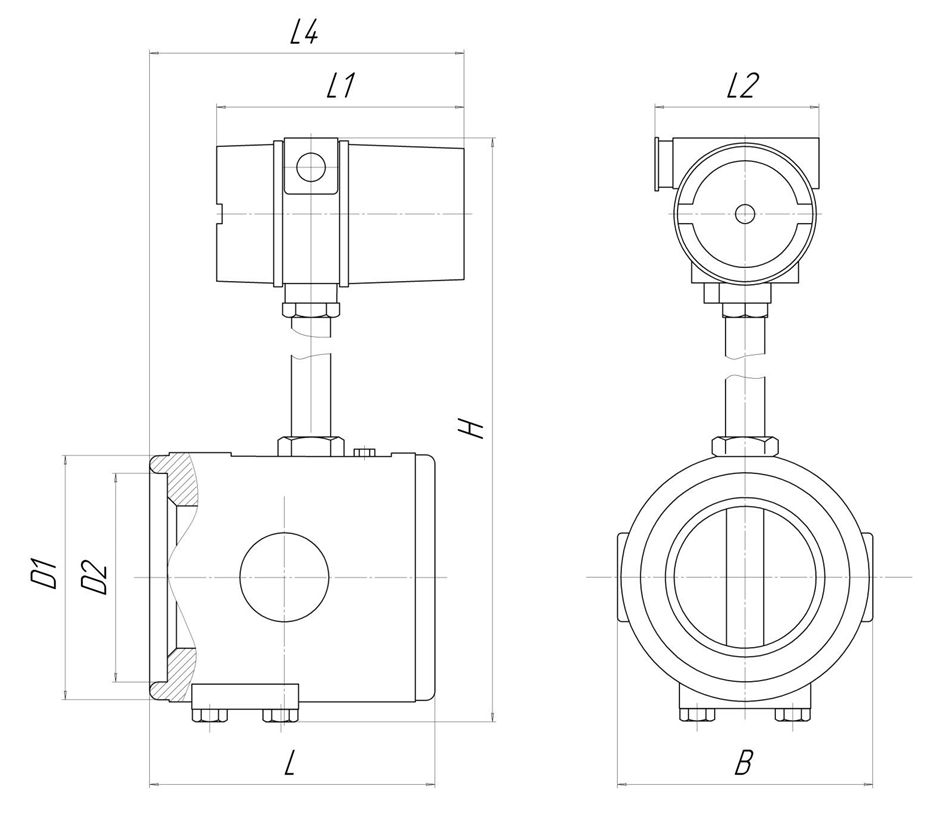

Рис: Габаритные и присоединительные размеры преобразователя «Метран 305 ПР»

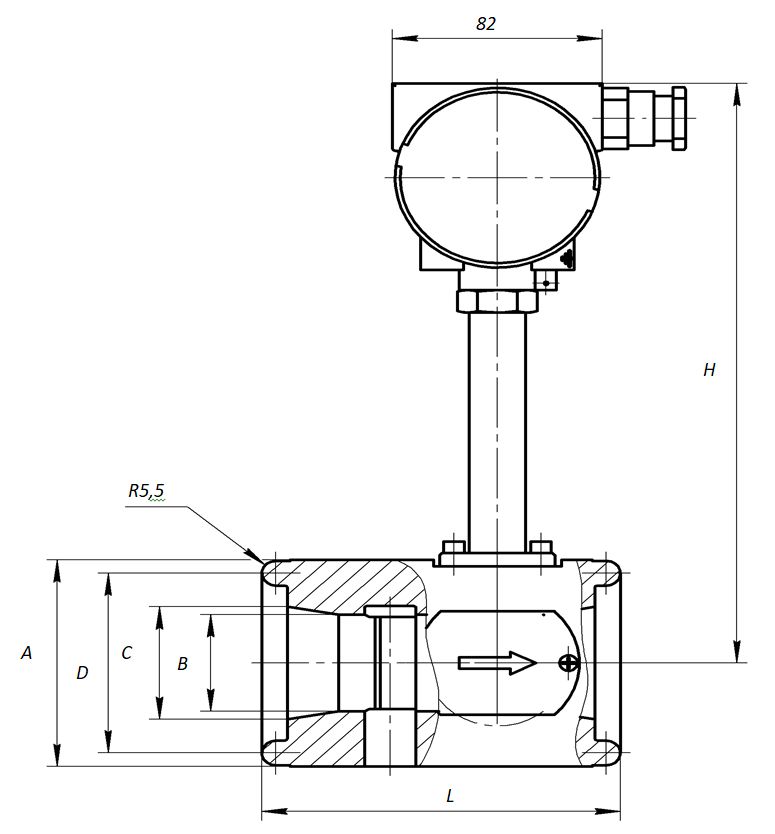

Рис: Габаритные, присоединительные размеры и масса «ЭМИС-ВИХРЬ 200 ППД

Остающимся критерием сравнения при сопоставлении вихревых расходомеров «ЭМИС» и «Метран», в том числе для систем поддержания пластового давления (ППД(, является имитационная поверка. В этой связи, следует отметить, что при возможности проведения имитационной поверки вихревых расходомеров «ЭМИС» и «Метран» имеется одно существенное отличие: у «Метран-300» и «Метран-305ПР» требуется проверка тела обтекания (геометрические замеры тела обтекания), в связи с чем, тело обтекания проточной части является съемным . Напротив, методика поверки расходомеров «ЭМИС-ВИХРЬ 200», включая «ЭМИС-Вихрь 200ППД», не предусматривает отдельную проверку тела обтекания, что позволяет осуществлять поверку имитационным способом без снятия с трубопровода и остановки технологического процесса.

Таким образом следует прийти к выводу, что проведенный сравнительный анализ вихревых расходомеров торговых марок «ЭМИС» и «Метран» подтверждает их возможную взаимозаменяемость ввиду сопоставимости основных технических характеристик и функциональных свойств. Тем не менее, между сопоставляемыми приборами имеются как существенные, так и незначительные отличия, определение значимости и критичности которых является правом и решением заказчика.
