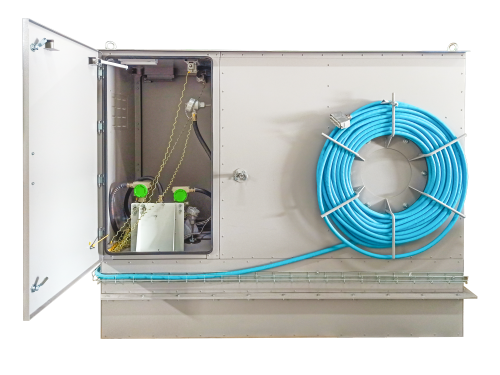

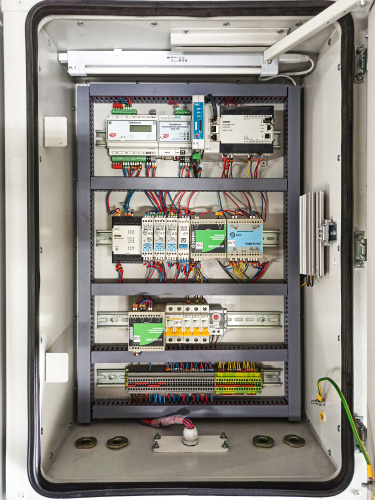

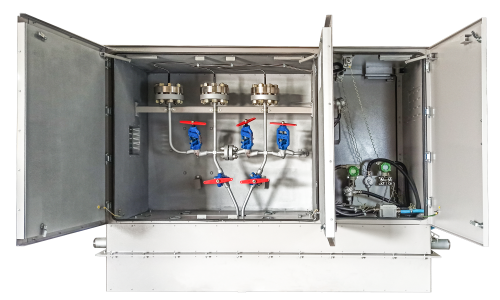

Взрывозащищенные блочно-шкафные узлы учета пара «ЭМИС-Эско 2210» на базе сужающих устройств, предназначенные для измерения параметров пара (объем, масса, температура, давление), закачиваемого ПГУ в нагнетательные скважины.
В состав данных узлов учета вошли: сужающее устройство в комплекте с фланцами и измерительными участками, запорная арматура, датчики разности давления и абсолютного давления «ЭМИС-БАР» с приведенной погрешностью не ниже ±0,25%, термопреобразователь сопротивления, преобразователь расчетно-измерительный «ТЭКОН 19». Конфигурирование и передача данных об измеренных значениях осуществляются по цифровому протоколу Modbus RTU (RS-485).
Результаты проведенных измерений архивируются в памяти контроллера, а также передаются в действующую на промысле единую систему телемеханики КЦДНГ. Снятие результатов измерений также возможно осуществлять с помощью ЖК-панели управления контроллера непосредственно на объекте. В систему телемеханики КЦДНГ по протоколу MODBUS RTU (RS-485) возможна передача следующих параметров:
- Массовый расход пара, мгновенное значение;
- Объемный расход пара, мгновенное значение;
- Статическое давление, мгновенное значение МПа;
- Температура, мгновенное значение;
- Степень сухости пара;
- Суммарная(итоговая) масса пара;
- Накопленная масса пара за предыдущий час / сутки / месяц;
- Накопленная масса пара за текущие сутки / месяц;
- Средняя температура пара за предыдущий час / сутки / месяц;
- Среднее давление пара за предыдущий час / сутки / месяц.
В предложенном решении также применяются дистанционные методы контроля вероятных утечек пара, несанкционированного доступа к шкафу управления, а также испытывается технология контроля сухости пара.
Программа «ЭМИС-Интегратор» предназначена для мониторинга работы, сбора информации технологического процесса, расхода энергоресурсов и настройки расходомеров «ЭМИС». Программное обеспечение «ЭМИС-Интегратор» защищено свидетельством РФ о государственной регистрации программ для ЭВМ.
Программа использует промышленный протокол ModBus RTU, HART для обмена данными с прибором.
В настоящий момент программа поддерживает следующие приборы:
- ЭМИС-ВИХРЬ 200 базовой, расширенной и двухпроводной версий
- ЭМИС-БАР
- ЭМИС-ДИО 230
- ЭМИС-ПЛАСТ 220
- ЭМИС-МАСС 260 стандартный, С/СИП, У/УИП
- ЭМИС-МАГ 270
- ЭМИС-ВИХРЬ 200 версии 5
Все вопросы и пожелания по работе программы присылайте по адресу: support@emis-kip.ru.
Внимание: Для работы программы, на компьютере должен быть установлен Microsoft .NET Framework 4 или более новая версия данной библиотеки.
Ссылка для скачивания Microsoft .NET Framework 4: https://www.microsoft.com/ru-ru/download/details.aspx?id=17718.
Системные требования:
- операционная система Windows XP, Server 2003 или более поздние версии.
- предустановленная библиотека MS .Net Framework v.4 или более поздние версии
- процессор с тактовой частотой более 1200 МГц
- оперативная память более 128 Мб
Дополнительное оборудование:
Для работы программы, необходимо наличие преобразователя RS- 485 / USB, RS-485 / RS-232. Внимание: приборы ЭВ-200, ЭВ-205 с версией электроники 8 также могут быть подключены с помощью кабеля USB.
