Датчик абсолютного давления ЭМИС-БАР

Исполнения: штуцерное, с открытой разделительной мембранной или выносной разделительной мембраной, с традиционным фланцевым присоединением по стандартам EN 61518: IEC 61518. Диапазон настраиваемого верхнего предела измерения (ВПИ) 500 Па до 40 МПа. Перенастройка диапазона измерения 100:1, температура среды до 230 ºC, самодиагностика NAMUR NE107, соответствие требованиям функциональной безопасности SIL2.

Датчики абсолютного давления ЭМИС-БАР, принцип

Данные приборы измеряют давление в трубах, сосудах, аппаратах, паровых и водогрейных котлах, в качестве точки отсчета при этом используется давления равного абсолютному нулю. Обеспечивается такое измерение наличием специальной камеры, из которой при изготовлении прибора откачивается воздух. Эта камера располагается в полости сенсора, а с другой стороны на чувствительный элемент воздействует давление измеряемой среды. Электронный блок производит расчет и выводит полученное значение на дисплей или передает с помощью выходных сигналов.

Чувствительным элементом служит монокристаллическая кремниевая мембрана, на которой расположен мост Уитстона, плечи моста - пьезорезисторы. Для защиты сенсора от воздействия агрессивной измеряемой и окружающих сред, в отдельных модификациях предусмотрены разделительные мембраны и заполняющая жидкость. При этом есть возможность выбрать тип заполняющей жидкости и материалы мембраны. В руководстве по эксплуатации прописаны все варианты изготовления, в том числе электронного блока и корпуса приборов с учетом условий эксплуатации.

Датчики абсолютного давления ЭМИС-БАР, применение

Датчики давления 4-20 мА могут использоваться в системах автоматического контроля, регулирования и управления технологическими процессами в черной и цветной металлургии, нефтепереработке и газопереработке, добыча нефти газа, химической отрасли и пищевой отрасли. Также датчики давления ЭМИС-БАР успешно применяются на рудниках и морских платформах и судах.

Датчики абсолютного давления применяются в системах коммерческого учета для компенсации давления измеряемой среды при приведении значения расхода к стандартным или нормальным условиям.

В энергетике датчики абсолютного давления используются для измерения давления пара, воды, газа и других рабочих сред в котлах, турбинах, теплосчетчиках и другом оборудовании.

В химической промышленности датчика абсолютного давления используются для контроля давления в реакторах, колоннах, емкостях и других аппаратах, а также для измерения скорости потока и расхода химических реагентов.

В вакуумной технике датчики абсолютного давления используются для контроля давления в вакуумных насосах, камерах, установках и других системах.

Характеристики

Датчики абсолютного давления ЭМИС-БАР представлены в модификациях:

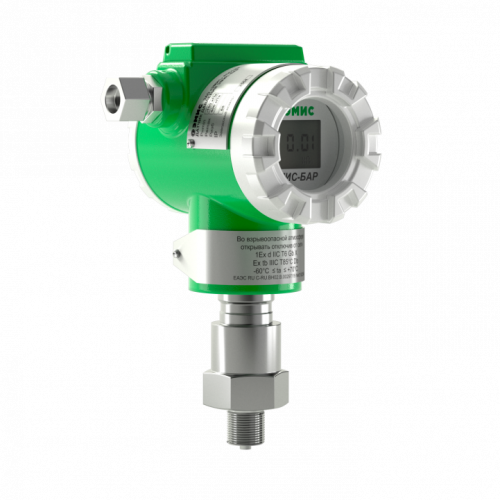

• 123 с штуцерным присоединением резьбой М20х1,5 наружная резьба, G1/2 наружная резьба, ½NPT внутренняя резьба, ½NPT наружная резьба

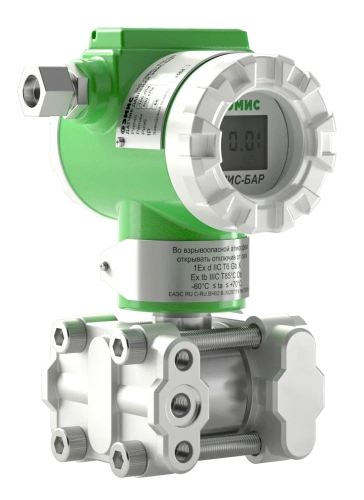

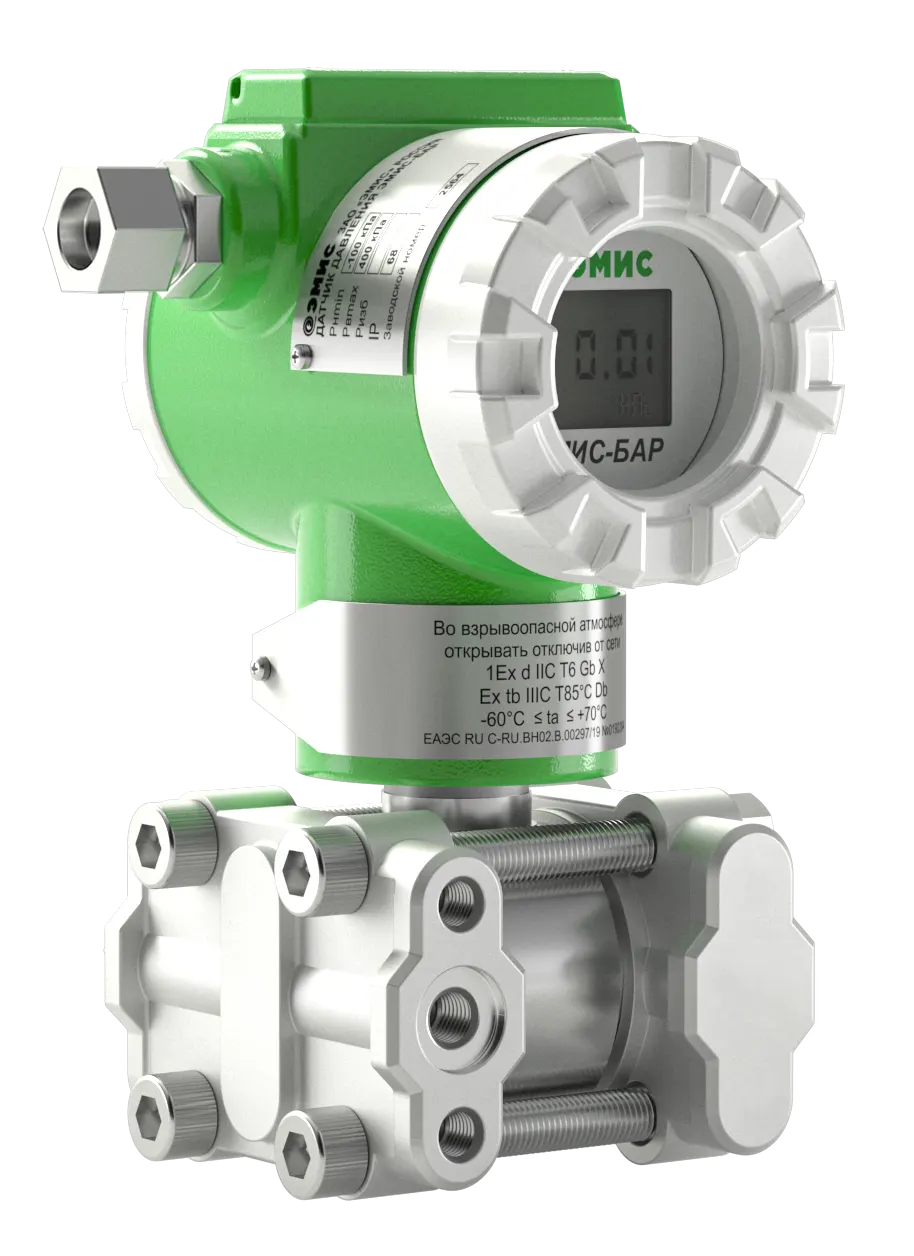

• 133 с традиционным фланцевым присоединением по стандартам EN 61518: IEC 61518
• 175 с плоской разделительной мембраной, возможно исполнение с капилляром длиной до 21 метра

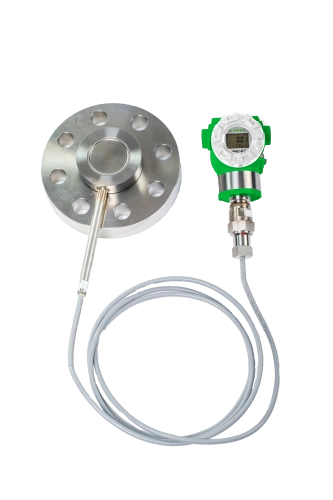

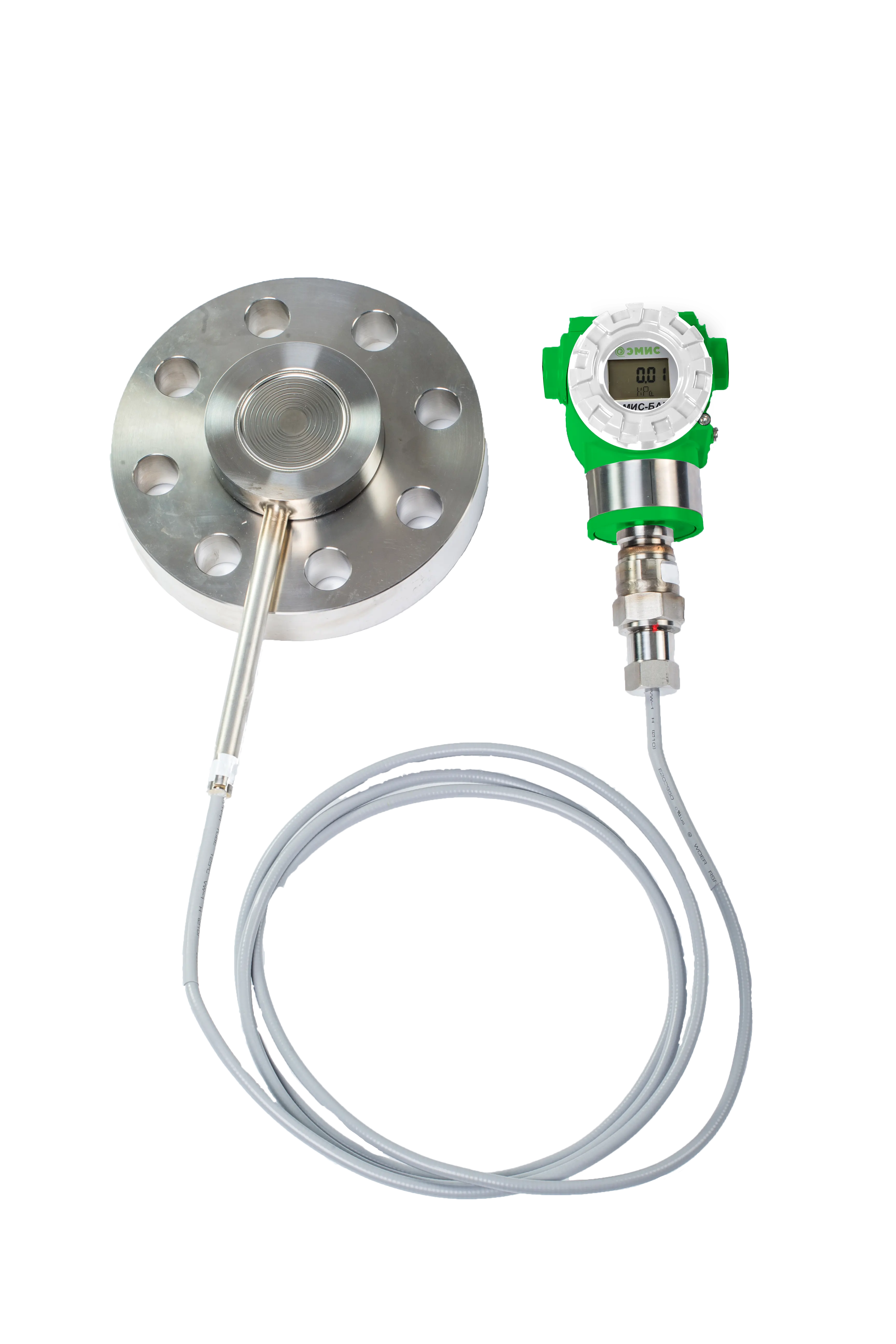

• 176 с выносной разделительной мембраной, возможно исполнение с капилляром длиной до 21 метра

Исполнение по спецификациям 175 и 176 допускает эксплуатацию при температуре измеряемой среды от -60 до 230 °С.

Датчик абсолютного давления, как и все интеллектуальные датчики линейки «ЭМИС-БАР», имеет выходные сигналы 4–20 мА + HART с DD-файлами. Все приборы поддерживаются фирменным программным обеспечением «ЭМИС-Интегратор». Кроме того, при работе с устройством доступны FDT-файлы, которые можно применять при наличии программного обеспечения DTM (DEVICE TYPE MANAGER).

По протоколу HART возможно передавать диагностическую информацию о датчике, например температуру сенсора ЭМИС-БАР можно заказать как в стандартном исполнении, так и в специальном. Например, в карте заказа предусмотрено исполнение AST – для применения на средах с содержанием сероводорода.

Также в число дополнительных опций входит возможность внешней защитной противокорозионной обработки прибора уретановыми покрытиями , клеммная колодка с защитой от импульсных перенапряжений.

Госповерка является стандартной базовой опцией

Импортозамещение

Являются аналогами / полной функциональной заменой:

1. датчикам давления серий Rosemount 3051, Rosemount 2051, Rosemount 2088 производства компании Emerson;
2. датчиков давления серии Deltabar и Cerabar производства компании Endress+Hauser;
3. датчиков давления серии EJX и EJA компании Yokogawa;
4. датчиков давления серии SITRANS производства компании SIEMENS;
5. датчиков давления серии VEGABAR производства компании VEGA;
6. датчиков давления серии IPT, DPT, CPT производства компании WIKA;
7. датчиков давления серии Jumo dTRANS производства компании JUMO.

Преимущества датчиков давления ЭМИС-БАР

• Встроенная самодиагностика состояния, более 20 различных параметров оценки
• Соответствует рекомендациям NAMUR NE 43 (Идентификация неисправности датчика давления)
• Соответствует рекомендациям NAMUR NE 107 (Самоконтроль и диагностика полевых устройств)
• Измерение температуры сенсора и электроники
• Приборы имеют точность на уровне признанных мировых образцов – от ±0,04%. При заказе возможно выбрать основную приведенную погрешность из ряда: ±0,04; ±0,065; ±0,1; ±0,2; ±0,5; ±1,0 и т.д.
• Долговременная стабильность, не превышает 0,1% от диапазона за срок 10 лет.
• Корпус является двухсекционным, что позволяет производить монтажные работы в запыленной среде, насыщенной коррозионно опасными веществами .
• Корпус имеет винты наружного и внутреннего заземления (со знаками заземления).
• Доступ в меню и возможность настройки датчика давления во взрывоопасной зоне
• Взрывозащита обеспечивается при температуре окружающей среды от -60 до +85 градусов Цельсия
• Взрывозащищенная клавиатура для настройки датчика давления в любых условиях.
• Калибровка нуля осуществляется одновременным нажатием кнопок «+» и «-» на корпусе электронного блока.
• ЖКИ индикатор русифицированный с температурным диапазоном от -42 до +85 градусов Цельсия
• Выходные сигналы: аналоговый токовый с наложением цифрового протокола HART с наличием DD и FDT/DTM библиотек.
• Интервал между поверками – 6 лет.
• Наличие SIL2 с коэффициентами для расчета
• Питание датчика в пределах от 10,5 до 45 В.
• Минимальная дополнительная температурная погрешность благодаря активной температурной компенсации в измерительной ячейке
• Наличие нормированной погрешности на сборку с разделителем сред мембранным и капиллярами в описании типа.
• Выбор материалов разделительных мембран: нержавеющая сталь 316L, хастеллой С-276, тантал, монель, нержавеющая сталь 316L с золотым напылением.
• Средняя наработка на отказ датчика с учетом технического обслуживания, регламентируемого руководством по эксплуатации не менее 220 000 ч.

Средний срок службы датчиков должен быть не менее 30 лет, кроме датчиков, эксплуатируемых при измерении параметров агрессивных сред, средний срок службы которых зависит от свойств агрессивной среды, условий эксплуатации и выбора применяемых материалов

Конструкция позволяет поворачивать корпус электронного блока относительно приемника давления на угол 360° вокруг общей вертикальной оси, при этом ограничения угла поворота предельными значениями обеспечиваются конструкцией узла поворота

ЖК–индикатор может быть повернут на 360° с фиксацией через 90° для удобства считывания показаний.

Степень защиты датчиков от воздействия пыли и воды соответствуют группе IP65, IP66, IP67, IP68 по ГОСТ 14254, которая зависит от выбранного кабельного ввода или штепсельного разъема

Датчики соответствуют нормам помехоэмиссии, установленным для класса Б по ГОСТ Р 51318.11.

По устойчивости к воздействию климатических факторов внешней среды датчики давления соответствуют исполнению УХЛ1Т1 или ОМ1 (в случае поставки на морские суда) по ГОСТ 15150. Климатическое исполнение УХЛ1Т1 допускает эксплуатацию датчиков давления в климатических зонах УХЛ, У, ХЛ категории 1–4 и Т, УТ, ТВ, ТС категории 1–4.

Датчики имеют электронное демпфирование выходного сигнала, которое характеризуется временем усреднения результатов измерения. Значение времени демпфирования находится в пределах от 0 до 100 секунд с шагом 0,1 секунда. Время отклика датчика не превышает 100 мс.

Датчики давления устойчивы к воздействию внешнего переменного магнитного поля сетевой частоты с напряженностью до 400 А/м в соответствии с ГОСТ Р 50648 (МЭК 1000–4–8– 93).

Датчики соответствуют нормам помехоэмиссии, установленным для класса Б по ГОСТ Р 51318.11

Купить датчик давления в АО «ЭМИС»

Чтобы купить датчик давления ЭМИС-БАР или узнать цену, необходимо отправить опросный лист на sales@emis-kip.ru. Цена на прибор формируется в зависимости от исполнения. Консультацию по выбору контрольно-измерительных приборов ЭМИС можно получить в отделе продаж по телефону +7 (351) 729 99 12 или 8 (800) 301 66 88 (бесплатно по России).
