Доступные варианты исполнения датчика дифференциального давления: с фланцевым присоединением, с выносными разделительными мембранами. Максимальный предел диапазона измерений составляет 14 МПа.
Дифференциальный датчик давления
Принцип действия датчика дифференциального давления (датчика перепада давления) заключается в измерении разности давлений между двумя полостями сенсора – плюсовой и минусовой. С помощью применения сужающих устройств, можно измерять расход среды. Расположенное на трубопроводе сужающее устройство, создает препятствие потоку жидкости или газа. Перед зауженным участком трубы давление потока возрастает, а после него – снижается. Чем больше будет разность показаний на входе и выходе, тем выше будет расход. Такие приборы также известны, как датчики разности или перепада давления.
Датчики дифференциального давления представлены в спецификациях:

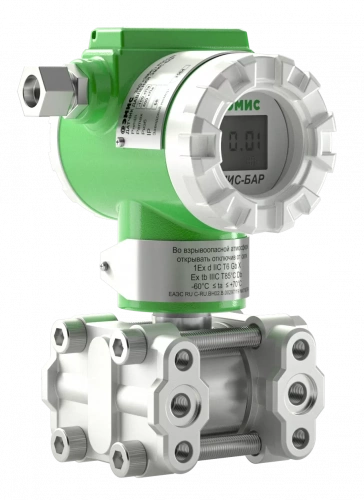

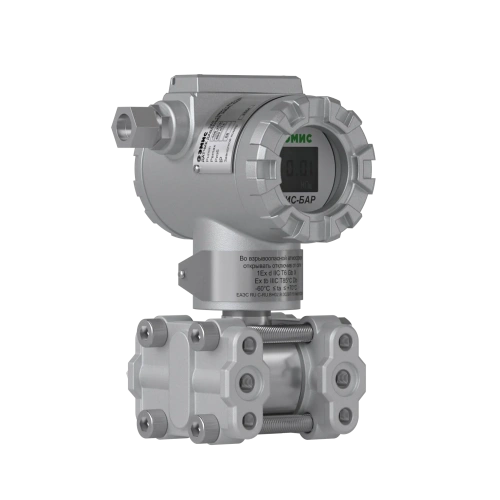

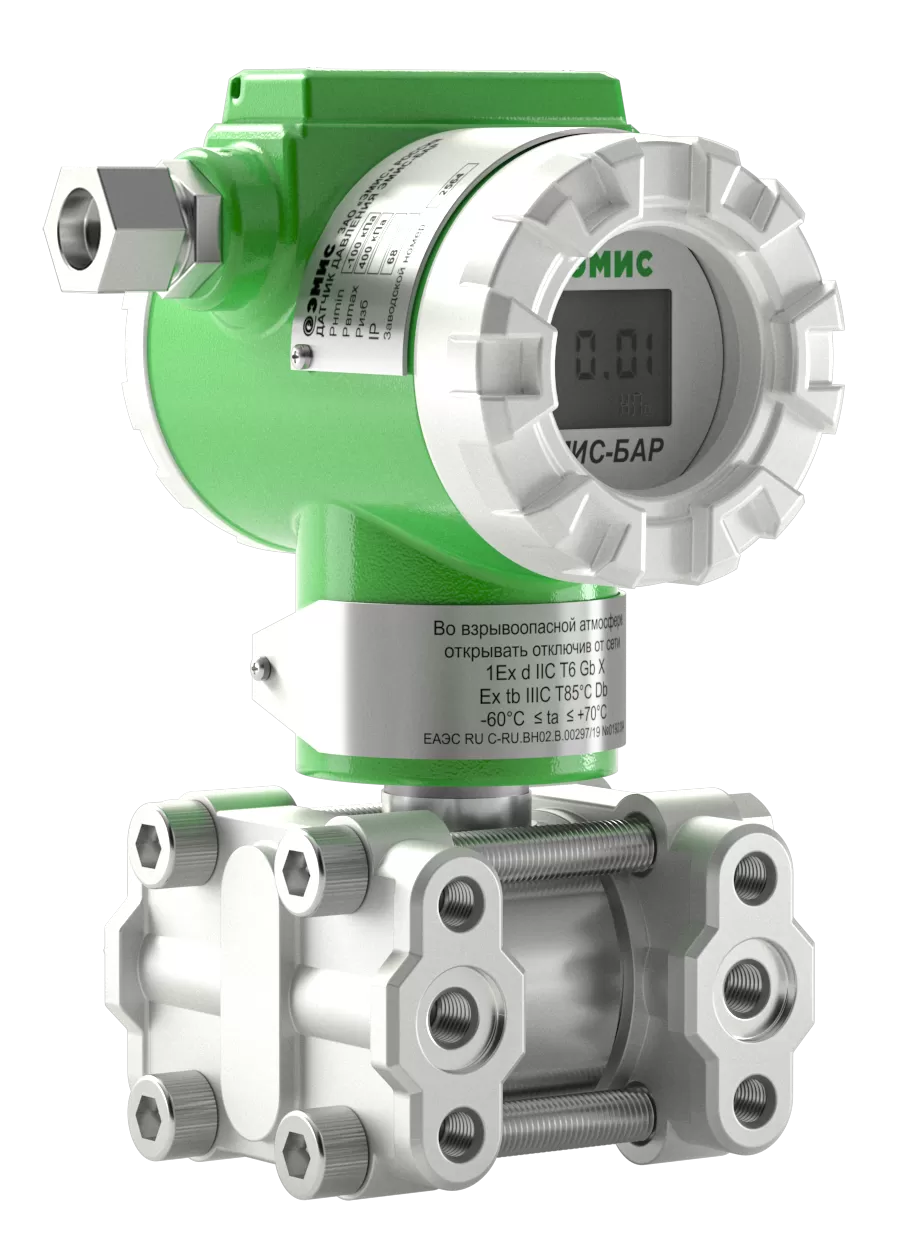

- 143 с фланцевым присоединением;
- 153 датчик разности давления с высоким статическим давлением с фланцевым присоединением;

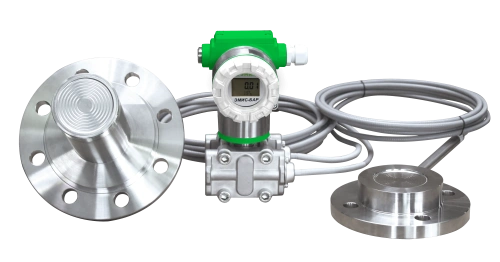

- 183 с выносной плоской мембраной;
- 184 с выносной погружной мембраной;
- 185 с одной выносной плоской, второй погружной мембраной;
- 193 с фланцевым присоединением, для сверхмалых перепадов.
Спецификации 186, 187, 188 являются датчиками разрежения. То есть они измеряют давление ниже атмосферного.
Датчик перепада давления, как и все интеллектуальные датчики линейки «ЭМИС-БАР», имеет выходные сигналы 4–20 мА + HART с DD-файлами. Все приборы поддерживаются фирменным программным обеспечением «ЭМИС-Интегратор». Кроме того, при работе с устройством доступны FDT-файлы, которые можно применять при наличии программного обеспечения DTM (DEVICE TYPE MANAGER).
Датчик разности давления можно заказать как в стандартном исполнении, так и в специальном. Например, в карте заказа предусмотрено исполнение AST – для применения на средах с содержанием сероводорода. При этом обращаем внимание, что данное специсполнение позволяет эксплуатировать устройство при содержании сероводорода в окружающей среде в нормальном режиме не более 10мг/м3, в аварийной ситуации до 100 мг/м3 в течение не более 1 часа. Содержание растворенного сероводорода в жидкости до 6% по объему.
Также в число дополнительных опций входит возможность внешней защитной обработки прибора, грозозащита и Госповерка.
Преимущества датчиков давления ЭМИС-БАР
- Точность, соответствующая лучшим мировым образцам (основная приведённая погрешность от ±0,04%);
- Долговременная стабильность – одна из лучших в отрасли: не более 0,1% от диапазона измерения в течение 10 лет;
- Минимальная дополнительная температурная погрешность, благодаря активной температурной компенсации в измерительной ячейке;
- Двухсекционный корпус, настройка, установка нуля непосредственно во взрывоопасной зоне без нарушения взрывозащиты корпуса;
- Температура окружающей среды с сохранением взрывозащиты от -60 до +85°С;
- Внутренняя самодиагностика, наличие DD и DТМ-файлов, токовый сигнал соответствует NAMUR NE43;
- Высокая перегрузочная способность до 105 МПа;
- Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 48 месяцев со дня изготовления;
- Средний срок службы 30 лет, межповерочный интервал 6 лет;
- Бесплатное многофункциональное фирменное ПО «ЭМИС-Интегратор»
Узнать подробности или задать вопрос Вы можете по телефону: +7 (351) 729-99-12. Либо заполните опросный лист с описанием технологического процесса, чтобы получить технико-коммерческое предложение.
Видео
| Наименование давления | Предел измерения | Опции являющиеся стандартными (срок производства и отгрузки 10 рабочих дней) | ||||
|
HART взрывозащита погрешность материал мембранны материал полости камеры Заполняющая жидкость |
Резьбовое присоединение к процессу |
Материал корпуса электронного блока Наличие ЖКИ Грозозащита электронного блока |
Кабельные вводы | Клапанные блоки, которые идут не в сборе, в комплекте | ||
| Датчики дифференциального давления ЭМИС-БАР 143, 193 | 10 кПа |
H - 4..20 мА/HART6 Взрывозащита: ExiaB ExiaС Exd Exdia RO RV Rvia Погрешность 0,04% 0,065% 0,10% 0,15% 0,20% 0,25% 0,40% 0,50% Материал полости камеры S Нержавеющая сталь 316L Материал полости камеры S Нержавеющая сталь 316L Заполняющая жидкость 1 Силиконовое масло Общая очистка |
фланцевое традиционное присоединение с резьбовыми отверстиями 1/4NPTF |
Al Алюминий LCD с ЖКИ, русскоязычный LP Грозозащищённая клеммная колодка * |
MH20 MH15 MBH18 MBH25 MB2 MB1 MB5 МН15s MH15 MH18 МН20s MH20 MH22 MH25r M3 MP1 M1 MR MS MSP |
1100-БКН (3-11-(М10)) 1100-БКН (3-11-10-1/2NPT) |
| 100 кПа | ||||||
| 500 кПа | ||||||
| 3 МПа | ||||||
| 2 кПа | ||||||
|
Измеряемая среда
|
Газ, Жидкость, Пар |
|
Спец. исполнение
|
Водородное, Высокотемпературное, Кислородное, Криогенное, Морское, Пищевое, Рудничное, Сероводородное, Хлорное |
|
Взрывозащита
|
1Ex d IIC T6…T4 Gb X; 1Ex d ia IIC T6…T4 Gb X; 0Ex ia IIB T6…T4 Ga X; 0Ex ia IIC T6…T4 Ga X; PO Ex ia I Ma X; PB Ex d I Mb X; PB Ex d ia I Mb X |
|
Выходные сигналы
|
4-20 мА + HART с наличием DD |
|
Долговременная стабильность
|
Не более 0,1% в течение 10 лет |
|
Рабочая температура, °С
|
-40...+120, температуру окружающей среды см. РЭ. |
|
Диапазон измеряемых давлений (мин, макс), МПа
|
0..69 |
|
Напряжение питания, В
|
10,5...45, для Exia и Exdia не более 28 В |
|
Погрешность, %
|
±0,065; 0,1; 0,2 и т.д., опционально до ± 0,04 |
|
Температура измеряемой среды, °С
|
-90...+700 (с разделителем сред) |
|
Температура окружающей среды, °С
|
-60...+85 с сохран. взрывозащиты |
|
Диапазон перенастройки
|
до 100:1, в соответствии с моделью датчика давления. |
|
Материал мембраны процесса
|
Нержавеющая сталь 316L, сплав Хастеллой, Тантал, Монель, Никель, 316L с золотым напылением |
|
Заполняющая жидкость
|
Силиконовое масло, Инертное масло |
|
Материал корпуса электронного блока
|
Алюминий, Алюминий с защитным слоем, Нержавеющая сталь |
|
Межповерочный интервал
|
6 лет |
|
ПО
|
Фирменное программное обеспечение ЭМИС-ИНТЕГРАТОР |
|
Пылевлагозащита
|
IP65/IP66/IP67/IP68 |
|
Технологическое присоединение
|
М20х1,5; G1/2 наружная или внутренняя; 1/2NPT наружная или внутренняя резьба через овальный фланец-адаптер или клапанный блок / манифольд; фланцевое присоединение с внутренней резьбой 1/4NPTF-18 NPT по DIN 837 |
|
Вибростойкость
|
G2 по ГОСТ Р 52931-2008 |
Сертификаты
Программа «ЭМИС-Интегратор» предназначена для мониторинга работы, сбора информации технологического процесса, расхода энергоресурсов и настройки расходомеров «ЭМИС». Программное обеспечение «ЭМИС-Интегратор» защищено свидетельством РФ о государственной регистрации программ для ЭВМ.
Программа использует промышленный протокол ModBus RTU, HART для обмена данными с прибором.
В настоящий момент программа поддерживает следующие приборы:
- ЭМИС-ВИХРЬ 200 базовой, расширенной и двухпроводной версий
- ЭМИС-БАР
- ЭМИС-ДИО 230
- ЭМИС-ПЛАСТ 220
- ЭМИС-МАСС 260 стандартный, С/СИП, У/УИП
- ЭМИС-МАГ 270
- ЭМИС-ВИХРЬ 200 версии 5
Все вопросы и пожелания по работе программы присылайте по адресу: support@emis-kip.ru.
Внимание: Для работы программы, на компьютере должен быть установлен Microsoft .NET Framework 4 или более новая версия данной библиотеки.
Ссылка для скачивания Microsoft .NET Framework 4: https://www.microsoft.com/ru-ru/download/details.aspx?id=17718.
Системные требования:
- операционная система Windows XP, Server 2003 или более поздние версии.
- предустановленная библиотека MS .Net Framework v.4 или более поздние версии
- процессор с тактовой частотой более 1200 МГц
- оперативная память более 128 Мб
Дополнительное оборудование:
Для работы программы, необходимо наличие преобразователя RS- 485 / USB, RS-485 / RS-232. Внимание: приборы ЭВ-200, ЭВ-205 с версией электроники 8 также могут быть подключены с помощью кабеля USB.
