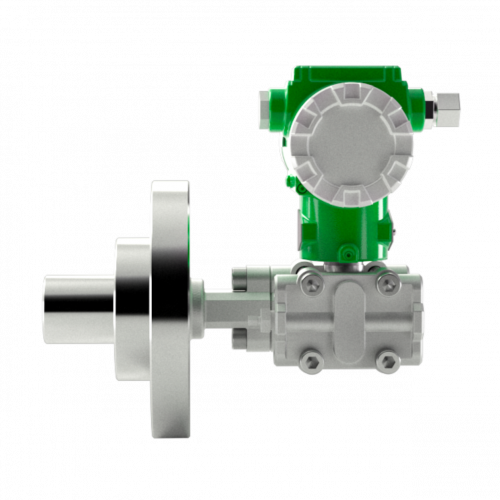

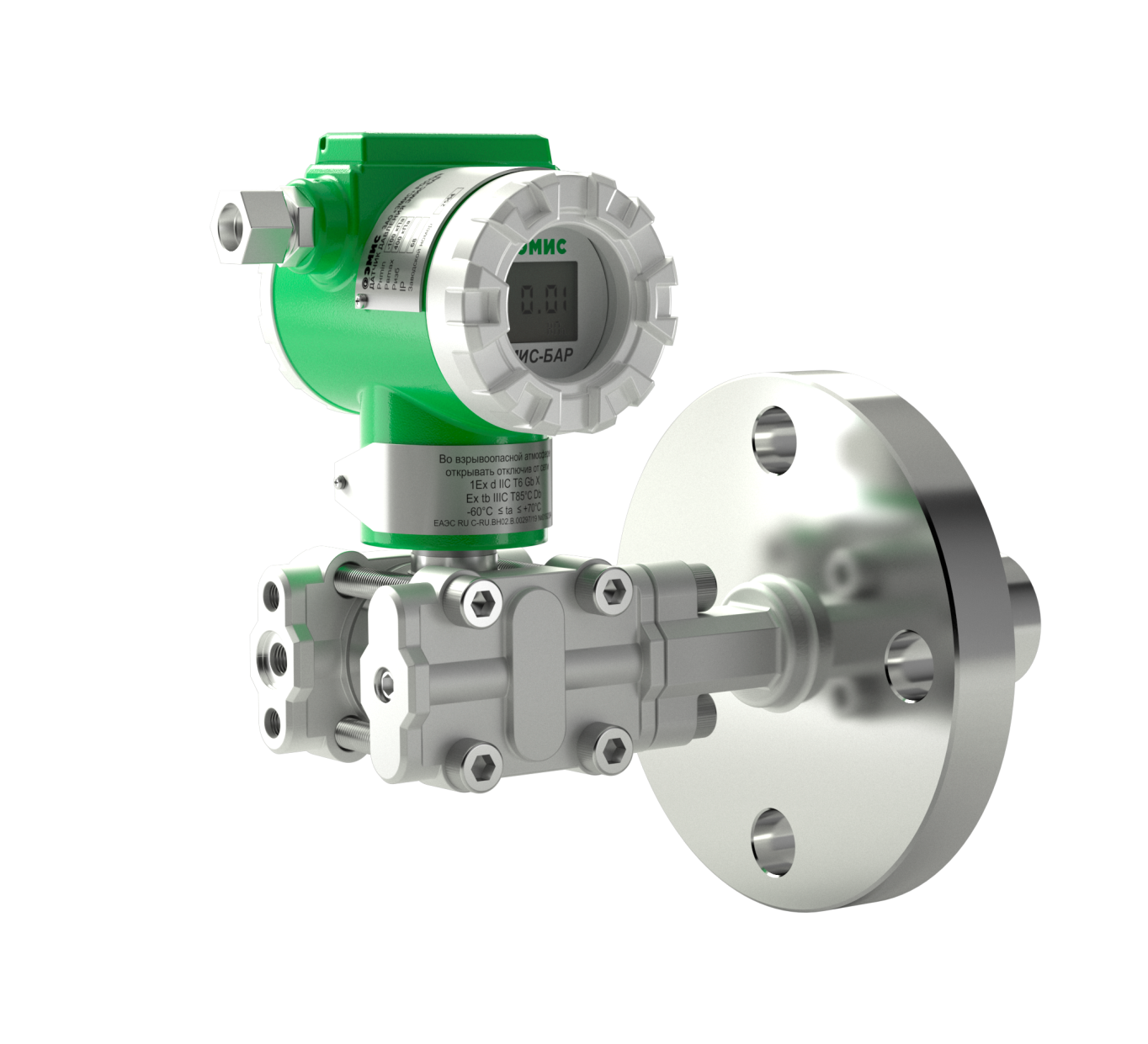

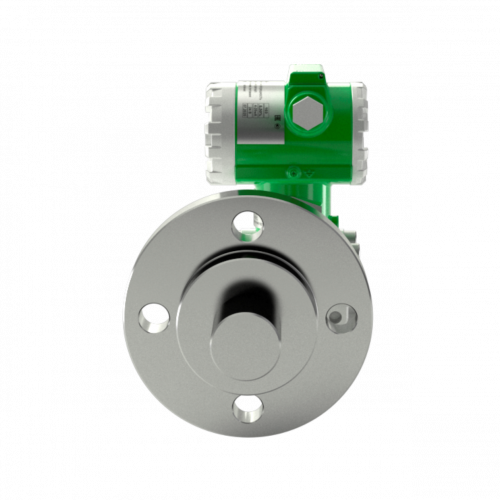

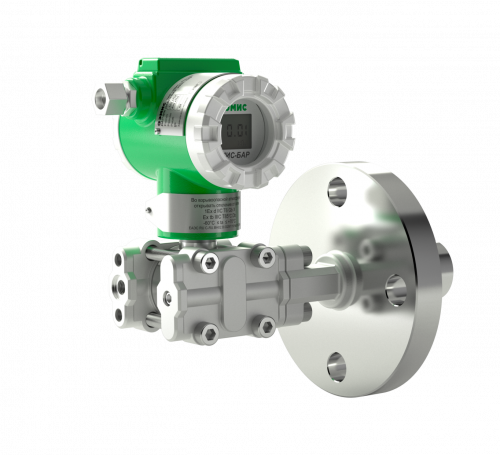

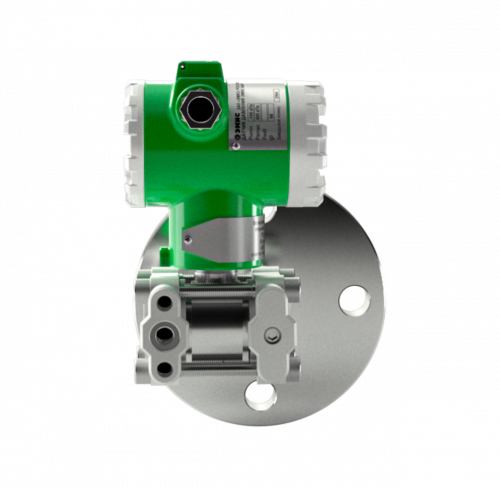

Варианты присоединения датчика гидростатического давления к процессу: с мембранным фланцевым разделителем стандартной и тубусной конструкции. До 3 МПа.
Датчики гидростатического давления также получили наименование уровнемеры, поскольку они способны производить учет объема жидкости в емкости. Измерение проводится при помощи столба жидкости на плюсовую мембрану и, при необходимости, измерения минусовой полостью под куполом емкости, для исключения влияния насыщенного пара.
Устройства имеют дополнительный сертификат на эксплуатацию в среде сероводорода (ГОСТ Р 53679 и 53676), уровень полноты безопасности SIL-2 (ГОСТ Р МЭК 61508) SIL, заключение по санитарно-гигиенической экспертизе, что позволяет использовать их в пищевой промышленности.
Имеется дополнительная опция – исполнение с радиатором между корпусом датчика и разделительной мембраной для работы при температуре до 200°С. При спецзаказе делается внешняя защитная обработка, если окружающая среда обладает высокой коррозионной активностью. Перечень всех дополнительных опций и специсполнений прописан в руководстве по эксплуатации.
Датчики уровня ЭМИС БАР представлены в спецификациях:
- ЭМИС-БАР 163 с плоской мембраной;
- ЭМИС-БАР 164 с погружной мембраной.
Преимущества датчиков давления ЭМИС-БАР
- Точность, соответствующая лучшим мировым образцам (основная приведённая погрешность от ±0,04%);
- Долговременная стабильность – одна из лучших в отрасли: не более 0,1% от диапазона измерения в течение 10 лет;
- Минимальная дополнительная температурная погрешность, благодаря активной температурной компенсации в измерительной ячейке;
- Двухсекционный корпус, настройка, установка нуля непосредственно во взрывоопасной зоне без нарушения взрывозащиты корпуса;
- Температура окружающей среды с сохранением взрывозащиты от -60 до +85°С;
- Внутренняя самодиагностика, наличие DD и DТМ-файлов, токовый сигнал соответствует NAMUR NE43;
- Высокая перегрузочная способность до 105 МПа;
- Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 48 месяцев со дня изготовления;
- Средний срок службы 30 лет, межповерочный интервал 6 лет;
- Бесплатное многофункциональное фирменное ПО «ЭМИС-Интегратор»
Для заказа продукции Вы можете позвонить по телефону: +7 (351) 729-99-12 или заполнить опросный лист с описанием технологического процесса. Специалисты компании после получения запроса предоставят вам подробное технико-коммерческое предложение.
Видео
|
Измеряемая среда
|
Газ, Жидкость, Пар |
|
Спец. исполнение
|
Водородное, Высокотемпературное, Кислородное, Криогенное, Морское, Пищевое, Рудничное, Сероводородное, Хлорное |
|
Взрывозащита
|
1Ex d IIC T6…T4 Gb X; 1Ex d ia IIC T6…T4 Gb X; 0Ex ia IIB T6…T4 Ga X; 0Ex ia IIC T6…T4 Ga X; PO Ex ia I Ma X; PB Ex d I Mb X; PB Ex d ia I Mb X |
|
Выходные сигналы
|
4-20 мА + HART с наличием DD |
|
Долговременная стабильность
|
Не более 0,1% в течение 10 лет |
|
Рабочая температура, °С
|
-40...+120, температуру окружающей среды см. РЭ. |
|
Диапазон измеряемых давлений (мин, макс), МПа
|
0..69 |
|
Напряжение питания, В
|
10,5...45, для Exia и Exdia не более 28 В |
|
Погрешность, %
|
±0,065; 0,1; 0,2 и т.д., опционально до ± 0,04 |
|
Температура измеряемой среды, °С
|
-60..+85 |
|
Температура окружающей среды, °С
|
-60..+85 |
|
Диапазон перенастройки
|
до 100:1, в соответствии с моделью датчика давления. |
|
Материал мембраны процесса
|
Нержавеющая сталь 316L, сплав Хастеллой, Тантал, Монель, Никель, 316L с золотым напылением |
|
Заполняющая жидкость
|
Силиконовое масло, Инертное масло |
|
Материал корпуса электронного блока
|
Алюминий, Алюминий с защитным слоем, Нержавеющая сталь |
|
Межповерочный интервал
|
6 лет |
|
ПО
|
Фирменное программное обеспечение ЭМИС-ИНТЕГРАТОР |
|
Пылевлагозащита
|
IP65/IP66/IP67/IP68 |
|
Механическое присоединение
|
М20х1,5; М44х1,25; G1/2 наружная резьба; 1” безрезьбовое присоединение; 1/2NPT наружная, внутренняя резьба для датчиков штуцерного исполнения; 1/4NPT фланцевое присоединение для датчиков фланцевого исполнения. |
|
Вибростойкость
|
G2 по ГОСТ Р 52931-2008 |
Сертификаты
Программа «ЭМИС-Интегратор» предназначена для мониторинга работы, сбора информации технологического процесса, расхода энергоресурсов и настройки расходомеров «ЭМИС». Программное обеспечение «ЭМИС-Интегратор» защищено свидетельством РФ о государственной регистрации программ для ЭВМ.
Программа использует промышленный протокол ModBus RTU, HART для обмена данными с прибором.
В настоящий момент программа поддерживает следующие приборы:
- ЭМИС-ВИХРЬ 200 базовой, расширенной и двухпроводной версий
- ЭМИС-БАР
- ЭМИС-ДИО 230
- ЭМИС-ПЛАСТ 220
- ЭМИС-МАСС 260 стандартный, С/СИП, У/УИП
- ЭМИС-МАГ 270
- ЭМИС-ВИХРЬ 200 версии 5
Все вопросы и пожелания по работе программы присылайте по адресу: support@emis-kip.ru.
Внимание: Для работы программы, на компьютере должен быть установлен Microsoft .NET Framework 4 или более новая версия данной библиотеки.
Ссылка для скачивания Microsoft .NET Framework 4: https://www.microsoft.com/ru-ru/download/details.aspx?id=17718.
Системные требования:
- операционная система Windows XP, Server 2003 или более поздние версии.
- предустановленная библиотека MS .Net Framework v.4 или более поздние версии
- процессор с тактовой частотой более 1200 МГц
- оперативная память более 128 Мб
Дополнительное оборудование:
Для работы программы, необходимо наличие преобразователя RS- 485 / USB, RS-485 / RS-232. Внимание: приборы ЭВ-200, ЭВ-205 с версией электроники 8 также могут быть подключены с помощью кабеля USB.
