      Вихревой расходомер ЭМИС-ВИХРЬ 200 двухсенсорный

      Главная
      —
      Продукция
      —
      Вихревые расходомеры
      —Вихревой расходомер ЭМИС-ВИХРЬ 200 двухсенсорный
      Вихревой расходомер ЭМИС-ВИХРЬ 200 двухсенсорный
      Скачать опросный лист
      Узнать цену

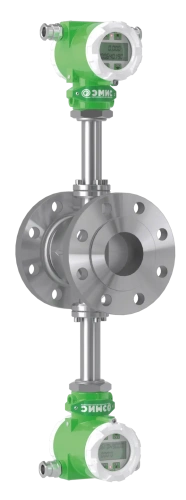

      ЭМИС-ВИХРЬ 200  двухсенсорный

      Вихревой расходомер ЭМИС-ВИХРЬ 200 с двумя электронными блоками предназначен для применения в системах противоаварийной защиты (ПАЗ) и максимально соответствует задачам автоматических систем безопасности на производстве.

      Подробности
      Характеристики
      Измеряемая среда
      —
      Газ, Жидкость, Пар
      Тип расхода
      —
      Масса, Объём
      Спец. исполнение
      —
      Водородное, Высокотемпературное, Кислородное, Криогенное, Морское, Пищевое, Сероводородное, Хлорное
      Давление измеряемой среды, МПа
      —
      до 30
      Взрывозащита
      —
      1 Exd IIC (T1-T6) Gb X; 1 Exib IIB/IIС (T1-T6) Gb X; 1 Exia IIB/IIС (T1-T6) Gb X; 0 Exia IIB/IIC (T1-T6) Gb Х; РВ Exib IМb Х; РО Exia IMa Х; РВ ExdI Mb Х.
      Выходные сигналы
      —
      Частотно-импульсный; Аналоговый; токовый 4…20мА; Цифровой: RS-485 с протоколом Modbus RTU; HART; USB (технологический)
      Все характеристики
      Вихревой расходомер ЭМИС-ВИХРЬ 200 двухсенсорный
      Скачать опросный лист
      Узнать цену
      • Описание
      • Характеристики
      • Документация
      • Программное обеспечение

      Вихревой двухсенсорный расходомер ЭМИС-ВИХРЬ 200 измеряет объемный расход и объем жидкости, газа и пара в различных отраслях промышленности. Прибор имеет двухпроводную схему подключения и может эксплуатироваться при температуре измеряемой среды от -200 до +320 градусов Цельсия при максимальном давлении 30 МПа.

      Вихревой расходомер с двумя сенсорами применяется в тех случаях, когда требуется резервные сигналы расхода, при этом у прибора одно тело обтекания и, соответственно, одна врезка в трубопровод. Калибровка расходомера осуществляется таким образом, чтобы в итоге заказчик получил один высокоточный прибор с двумя каналами измерения расхода.
      Двухсенсорный вихревой расходомер ЭМИС обладает всеми преимуществами стандартного исполнения прибора и способен заменить в проектах импортные аналоги.

      Характеристики
      Измеряемая среда
      Газ, Жидкость, Пар
      Тип расхода
      Масса, Объём
      Спец. исполнение
      Водородное, Высокотемпературное, Кислородное, Криогенное, Морское, Пищевое, Сероводородное, Хлорное
      Давление измеряемой среды, МПа
      до 30
      Взрывозащита
      1 Exd IIC (T1-T6) Gb X; 1 Exib IIB/IIС (T1-T6) Gb X; 1 Exia IIB/IIС (T1-T6) Gb X; 0 Exia IIB/IIC (T1-T6) Gb Х; РВ Exib IМb Х; РО Exia IMa Х; РВ ExdI Mb Х.
      Выходные сигналы
      Частотно-импульсный; Аналоговый; токовый 4…20мА; Цифровой: RS-485 с протоколом Modbus RTU; HART; USB (технологический)
      Напряжение питания, В
      16-30
      Межповерочный интервал
      5 лет
      Пылевлагозащита
      IP 66/68; IP 66 (уровня РВ; РВИ; РО; РО-РВ)
      Документы
      Презентация ЭМИС-ВИХРЬ 200
      Паспорт ЭМИС-ВИХРЬ 200 с МПИ 4 года
      Паспорт ЭМИС-ВИХРЬ 200 с МПИ 5 лет
      Руководство по эксплуатации ЭВ-200 с МПИ 4 года
      Руководство по эксплуатации ЭВ-200 с МПИ 5 лет
      Руководство по эксплуатации электронного блока с вычислителем ЭВ-200 (RU)
      Руководство по эксплуатации электронного блока. Базовая версия ЭВ-200
      Руководство по эксплуатации электронного блока. Базовая версия «С2» ЭВ-200
      Руководство по эксплуатации электронного блока (2х проводная схема подключения) ЭВ-200
      Методика поверки ЭВ-200 с МПИ 5 лет
      Методика поверки ЭВ-200 с МПИ 4 года
      Электрическая схема подключения с вычислителем УВП-280. ЭМИС-ВИХРЬ 200, ЭМИС-ВИХРЬ 205 (RU)
      Электрическая схема подключения с вычислителем ТЭКОН 19-05, 19-06. ЭМИС-ВИХРЬ 200, ЭМИС-ВИХРЬ 205 (RU)
      Описание протокола HART с 2х проводной схемой подключения (RU)
      Счетчики, сертифицированные с ЭМИС-ВИХРЬ 200 (RU)
      DD-файлы для ЭМИС-ВИХРЬ 200 с 2х проводной схемой подключения (RU)
      DTM-файлы для ЭМИС-ВИХРЬ 200 с 2х проводной схемой подключения (RU)
      DD-файлы для коммуникаторов Emerson для ЭМИС-ВИХРЬ 200 с 2х проводной схемой подключения (RU)
      3D модель
      Руководство по эксплуатации электронного блока (исполнений В2, ВВ2)
      Руководство по эксплуатации электронного блока (исполнений В2, ВВ2)

      Сертификаты

      Сертификат об утверждении типа средств измерений (МПИ 5 лет)
      Сертификат об утверждении типа средств измерений (МПИ 4 года)
      Сертификат соответствия ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
      Декларация о соответствии ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
      Сертификат соответствия ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением»
      Сертификат признания типа СИ в Республике Туркменистан
      Сертификат признания типа СИ в Республике Азербайджан
      Сертификат признания типа СИ в Республике Кыргызстан
      Сертификат признания типа СИ в Республике Казахстан (МПИ 5 лет)
      Сертификат признания типа СИ в Республике Узбекистан
      Сертификат признания типа СИ в Республике Беларусь
      Разрешение МЧС на применение технических устройств в Республике Казахстан
      Добровольный сертификат соответствия ГОСТ Р 52931-2008, ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98, ГОСТ Р 53679-2009, ГОСТ Р 53678-2009, ГОСТ 14254-2015
      Добровольный сертификат соответствия ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012
      Добровольный сертификат соответствия СДС «ИНТЕРГАЗСЕРТ» (ПАО «Газпром»)
      Экспертное заключение о соответствии единым санитарно-эпидемиологическим и гигиеническим требованиям к продукции (товарам), подлежащей санитарно-эпидемиологическому надзору (контролю)
      Заключение о подтверждении производства продукции на территории РФ в соответствии с Правилами выдачи заключения о подтверждении производства промышленной продукции на территории Российской Федерации, утвержденными постановлением Правительства РФ
      Добровольный сертификат соответствия GEST 79/82 - Конструкционные материалы для применения в условиях контакта с хлором
      Свидетельство о государственной регистрации программы для ЭВМ
      Сертификат HART
      Добровольный сертификат о типовом одобрении РМРС (МПИ 5 лет)
      Добровольный сертификат о типовом одобрении РМРС (МПИ 4 года)
      Декларация о соответствии ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (МПИ 4 года)
      Описание типа СИ (МПИ 5 лет)
      Описание типа СИ (МПИ 4 года)
      Сертификат признания типа СИ в Республике Казахстан (МПИ 4 года)
      Добровольный сертификат соответствия ГОСТ 14254-2015 (МПИ 4 года)
      Добровольный сертификат соответствия ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98 (МПИ 4 года)
      Сертификат признания типа СИ в Республике Кыргызстан (МПИ 5 лет)
      Файлы
      ЭМИС-Интегратор Modbus v4.1.8
      32,74 Мб
      ЭМИС-Интегратор HART 4.0.5
      25,2 Мб
      ЭМИС-Интегратор 3. 1. 27
      11,9 Мб
      Инструкция по работе «ЭМИС-Интегратор v4 ModBus»
      944 Кб
      Свидетельство о государственной регистрации. «ЭМИС-Интегратор 3»
      345 Кб
      Свидетельство о государственной регистрации управляющей программы для уровнемеров «ЭМИС-ПУЛЬС»
      163 Кб

      Программа «ЭМИС-Интегратор» предназначена для мониторинга работы, сбора информации технологического процесса, расхода энергоресурсов и настройки расходомеров «ЭМИС». Программное обеспечение «ЭМИС-Интегратор» защищено свидетельством РФ о государственной регистрации программ для ЭВМ.
      Программа использует промышленный протокол ModBus RTU, HART для обмена данными с прибором.

      В настоящий момент программа поддерживает следующие приборы:

      • ЭМИС-ВИХРЬ 200 базовой, расширенной и двухпроводной версий
      • ЭМИС-БАР
      • ЭМИС-ДИО 230
      • ЭМИС-ПЛАСТ 220
      • ЭМИС-МАСС 260 стандартный, С/СИП, У/УИП
      • ЭМИС-МАГ 270
      • ЭМИС-ВИХРЬ 200 версии 5

      Все вопросы и пожелания по работе программы присылайте по адресу: support@emis-kip.ru.
      Внимание: Для работы программы, на компьютере должен быть установлен Microsoft .NET Framework 4 или более новая версия данной библиотеки.
      Ссылка для скачивания Microsoft .NET Framework 4: https://www.microsoft.com/ru-ru/download/details.aspx?id=17718.

      Системные требования:

      • операционная система Windows XP, Server 2003 или более поздние версии.
      • предустановленная библиотека MS .Net Framework v.4 или более поздние версии
      • процессор с тактовой частотой более 1200 МГц
      • оперативная память более 128 Мб

      Дополнительное оборудование:

      Для работы программы, необходимо наличие преобразователя RS- 485 / USB, RS-485 / RS-232. Внимание: приборы ЭВ-200, ЭВ-205 с версией электроники 8 также могут быть подключены с помощью кабеля USB.

      Назад к списку
      О компании
      О компании
      Свидетельства и патенты
      Фотогалерея
      Вакансии
      Производственная практика
      Продукция
      Ротационные счётчики газа
      Датчики давления
      Ротаметры
      Массовые кориолисовые расходомеры
      Вихревые расходомеры
      Электромагнитные счетчики, расходомеры
      Сигнализаторы уровня
      Уровнемеры
      Теплосчетчики
      Узлы учета
      Крыльчатые расходомеры
      Счетчики количества жидкости
      Мобильные комплексы учета
      Индикаторы потока жидкости и газа
      Скважинные расходомеры
      Контроллеры и вычислители
      Термоэлектрогенераторы
      Сопутствующее оборудование
      Функциональная аппаратура
      Сервис
      Сервис и ремонт
      Сервисные центры
      Сервисные центры ЭМИС-РГС
      Метрология
      ПО «ЭМИС-Интегратор»
      Часто задаваемые технические вопросы
      Опыт эксплуатации
      Документация
      Пресс-центр
      Контакты
      +7 (351) 729-99-12
      +7 (351) 729-99-12
      8 (800) 301-66-88
      Заказать звонок
      E-mail
      sales@emis-kip.ru
      Адрес
      Челябинск, Комсомольский проспект, д. 29, стр. 7
      Режим работы
      Пн. – Пт.: с 8:00 до 17:00
      sales@emis-kip.ru
      Челябинск, Комсомольский проспект, д. 29, стр. 7
      АО «ЭМИС» ИНН 7729428453 Политика конфиденциальности
      ru
      en
      ru
