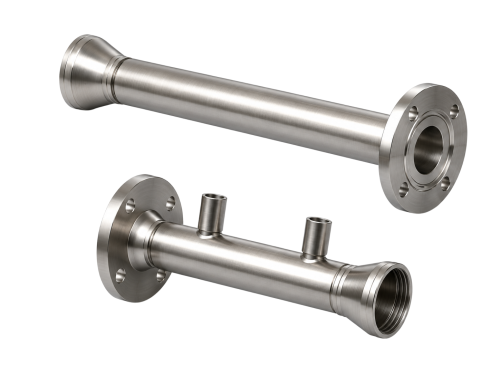

Измерительные участки предназначены для монтажа вихревых, турбинных, электромагнитных и других типов расходомеров, требующих прямых участков до и после прибора для выравнивания профиля скоростей потока и обеспечения минимальной погрешности измерения
Измерительные участки предназначены для монтажа вихревых, турбинных, электромагнитных и других типов расходомеров, требующих прямых участков до и после прибора для выравнивания профиля скоростей потока и обеспечения минимальной погрешности измерения.
Стандартное исполнение измерительных участков для узла учета – 10хДУ перед расходомером и 5хДу после него, с бобышкой под датчик температуры. При температуре среды до +100 °С задний участок изготавливается с бобышкой для датчика давления.
Измерительные участки могут иметь конические переходы для установки расходомеров, отличающихся по типоразмеру от трубопровода.
Применение измерительных участков
| Тип расходомера | Длина прямого участка | |
|---|---|---|
| Перед прибором | После прибора | |
| Вихревой | 10-30*Ду | 5 Ду |
| Турбинный | 3-10*Ду | 2-5*Ду |
| Ультразвуковой | 5-10*Ду | 2-5*Ду |
| Электромагнитный | 5*Ду | 2-3*Ду |
| Кориолисовый | нет | нет |
| Роторный | нет | нет |
| Расходомеры постоянного перепада давления (ротаметры) | нет | нет |
| Расходомеры переменного перепада давления (диафрагмы) | 5-80*Ду | 4-8*Ду |
Длина прямого участка перед расходомером изменяется в зависимости от вида местного сопротивления.
Программа «ЭМИС-Интегратор» предназначена для мониторинга работы, сбора информации технологического процесса, расхода энергоресурсов и настройки расходомеров «ЭМИС». Программное обеспечение «ЭМИС-Интегратор» защищено свидетельством РФ о государственной регистрации программ для ЭВМ.
Программа использует промышленный протокол ModBus RTU, HART для обмена данными с прибором.
В настоящий момент программа поддерживает следующие приборы:
- ЭМИС-ВИХРЬ 200 базовой, расширенной и двухпроводной версий
- ЭМИС-БАР
- ЭМИС-ДИО 230
- ЭМИС-ПЛАСТ 220
- ЭМИС-МАСС 260 стандартный, С/СИП, У/УИП
- ЭМИС-МАГ 270
- ЭМИС-ВИХРЬ 200 версии 5
Все вопросы и пожелания по работе программы присылайте по адресу: support@emis-kip.ru.
Внимание: Для работы программы, на компьютере должен быть установлен Microsoft .NET Framework 4 или более новая версия данной библиотеки.
Ссылка для скачивания Microsoft .NET Framework 4: https://www.microsoft.com/ru-ru/download/details.aspx?id=17718.
Системные требования:
- операционная система Windows XP, Server 2003 или более поздние версии.
- предустановленная библиотека MS .Net Framework v.4 или более поздние версии
- процессор с тактовой частотой более 1200 МГц
- оперативная память более 128 Мб
Дополнительное оборудование:
Для работы программы, необходимо наличие преобразователя RS- 485 / USB, RS-485 / RS-232. Внимание: приборы ЭВ-200, ЭВ-205 с версией электроники 8 также могут быть подключены с помощью кабеля USB.
