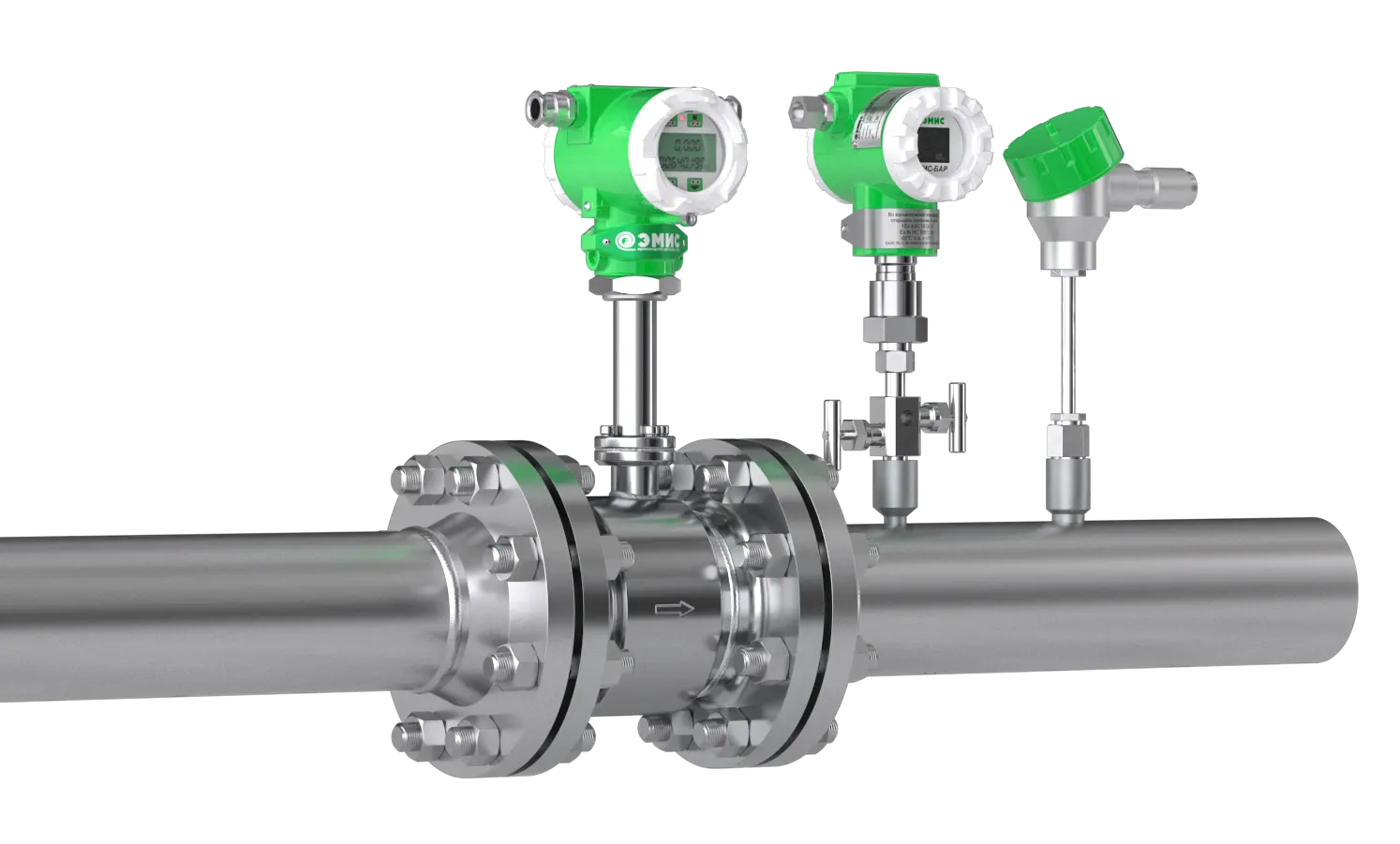

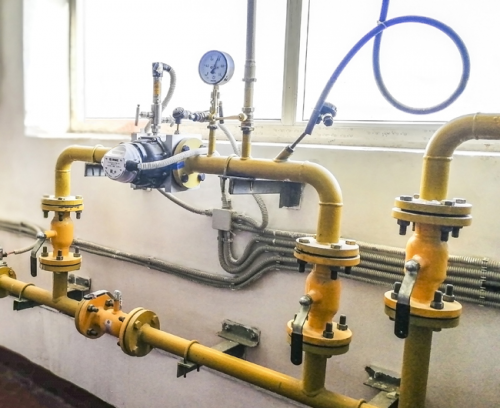

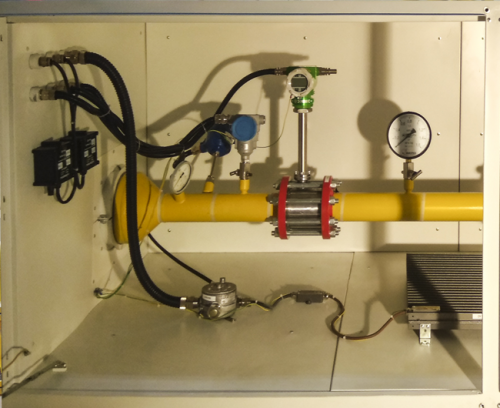

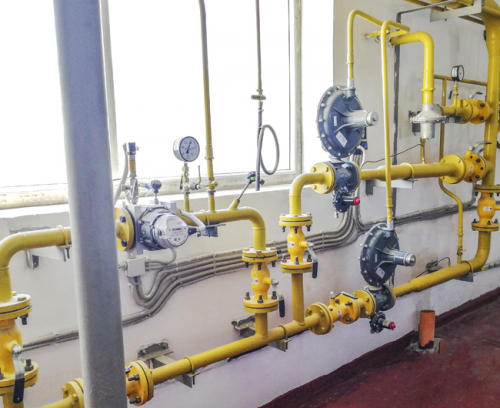

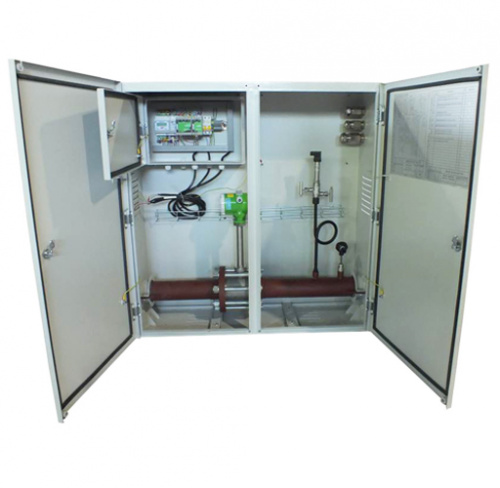

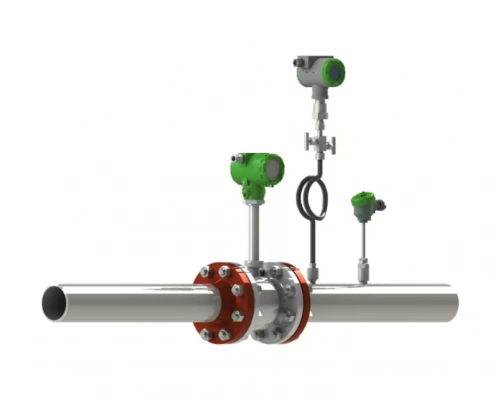

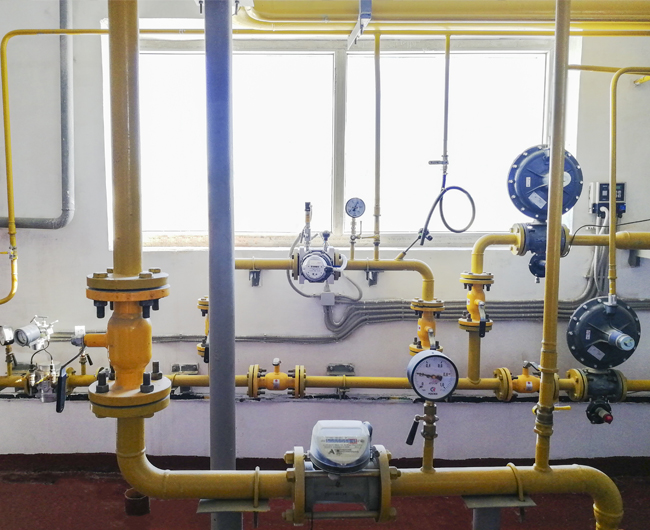

Комплекс учета энергоносителей – газа, пара, жидкости
ЭМИС-Эско 2210 способен измерять расход, массу и объем жидкостей, пара или газа в трубопроводах, а также осуществлять контроль измеряемых параметров среды.
Измеряемые параметры:
- объемный расход, приведенный к стандартным условиям;
- температура среды;
- давление среды.
Расчет расхода массы и объема газов и газовых смесей, приведенных к стандартным условиям, осуществляется в соответствии с ГОСТ 30319(2,3)-2015, ГОСТ Р 8.662-2009, ISO 20765-2, ГОСТ Р 8.740-2023, ГОСТ 8.611-2013, ГОСТ Р 8.733-2011, ГСССД МР 112-2003, ГСССД МР 134-2007, ГСССД МР 113-2003, МИ 3563-2016, ГСССД МР 118-2005, ГСССД МР 273-2018, ГСССД МР 232-2014.
Расчет теплофизических свойств воды и водяного пара выполняется в соответствии с ГСССД МР 147-2008.
Наиболее востребованным типом расходомера, входящего в состав комплекса, является ЭМИС-ВИХРЬ-200, погрешность которого при измерении газа составляет газа 0,7 %, что на сегодняшний день является одним из лучших показателей на мировом рынке среди известных аналогов.
Расходомер отличается возможностью работы на загрязненных и влажных газах, способностью к самоочищению проточной части, а также высокой метрологической стабильностью измерений, широким диапазоном и чувствительностью к малым расходам.
Кроме того, допустимо применение электромагнитных и ультразвуковых преобразователей расхода .
По умолчанию в комплектацию входят высокоточные датчики давления ЭМИС-БАР (при спецзаказе основная приведенная погрешность составляет 0,04%), однако, по согласованию, возможно использование аналогичных приборов других производителей, зарегистрированных в Госреестре средств измерения.

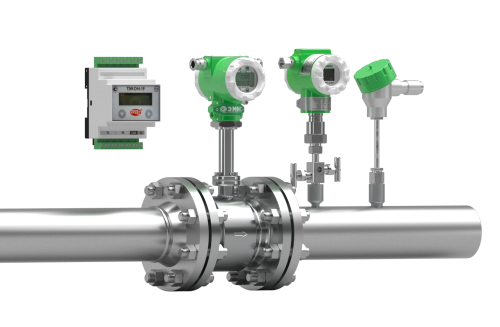

В качестве вычислителей могут использоваться:
- Преобразователь расчетно-измерительный ТЭКОН-19;
- Преобразователь расчетно-измерительный ТЭКОН-19Б;
- Приборы вторичные теплоэнергоконтроллеры ИМ2300;
- Тепловычислитель СПТ944;
- Тепловычислитель СПТ961;
- Тепловычислитель СПТ962;
- Корректор СПГ742;
- Корректор СПГ761;
- Корректор СПГ762;
- Корректор СПГ763;
- Вычислитель УВП-280.
Также в комплектацию входят измерительные преобразователи температуры классов А, АА и В по ГОСТ 8.586.5-2005.
Комплекс является универсальным, поскольку он способен работать на различных средах (жидкость, газ, пар), эксплуатируется в широком диапазоне температур измеряемых сред, имеет возможность замены компонентов, входящих в состав СИ.
Комплекс учета энергоносителей ЭМИС-Эско 2210 является единым средством измерения с описанием типа СИ, с сертифицированным рядом погрешности, поэтому заказчику не нужно делать отдельно методику выполнения измерений.
На выбор представлено взрывозащищенное исполнение уровней Exi и Exd. Поверка проводится в соответствии с методикой поверки.
Чтобы узнать стоимость приборов «ЭМИС», заполните опросный лист или позвоните по телефону: +7 (351)729-99-12
Видео
|
Измеряемая среда
|
Газ, Жидкость, Пар |
|
Тип расхода
|
Масса, Объём |
|
Спец. исполнение
|
Водородное, Высокотемпературное, Кислородное |
|
Давление измеряемой среды, МПа
|
до 30 |
|
Взрывозащита
|
Exib, Exd |
|
Выходные сигналы
|
CAN (RS-232) / RS-485 / GSM / GPRS |
|
Напряжение питания, В
|
24 В постоянный ток, 220 В переменный ток |
|
Погрешность, %
|
массы жидкости, % / массы пара, %: ±0,25; ±0,3; ±0,35; ±0,6; ±1,0; ±1,2; ±1,7 / ±3,0; тепловой энергии, % / газ, %: ±4,0; ±5,0; / ±0,5 до ±2,5 |
|
Температура измеряемой среды, °С
|
-40...+500 |
|
Температура окружающей среды, °С
|
для измерительных преобр. -40…+70; для функциональной аппаратуры -20…+50 |
|
Межповерочный интервал
|
4 года |
|
Пылевлагозащита
|
измерительные преобразователи IP65/67 функциональная аппаратура не менее IP20 |
|
Диаметр условного прохода, мм
|
15…300 |
Сертификаты
Программа «ЭМИС-Интегратор» предназначена для мониторинга работы, сбора информации технологического процесса, расхода энергоресурсов и настройки расходомеров «ЭМИС». Программное обеспечение «ЭМИС-Интегратор» защищено свидетельством РФ о государственной регистрации программ для ЭВМ.
Программа использует промышленный протокол ModBus RTU, HART для обмена данными с прибором.
В настоящий момент программа поддерживает следующие приборы:
- ЭМИС-ВИХРЬ 200 базовой, расширенной и двухпроводной версий
- ЭМИС-БАР
- ЭМИС-ДИО 230
- ЭМИС-ПЛАСТ 220
- ЭМИС-МАСС 260 стандартный, С/СИП, У/УИП
- ЭМИС-МАГ 270
- ЭМИС-ВИХРЬ 200 версии 5
Все вопросы и пожелания по работе программы присылайте по адресу: support@emis-kip.ru.
Внимание: Для работы программы, на компьютере должен быть установлен Microsoft .NET Framework 4 или более новая версия данной библиотеки.
Ссылка для скачивания Microsoft .NET Framework 4: https://www.microsoft.com/ru-ru/download/details.aspx?id=17718.
Системные требования:
- операционная система Windows XP, Server 2003 или более поздние версии.
- предустановленная библиотека MS .Net Framework v.4 или более поздние версии
- процессор с тактовой частотой более 1200 МГц
- оперативная память более 128 Мб
Дополнительное оборудование:
Для работы программы, необходимо наличие преобразователя RS- 485 / USB, RS-485 / RS-232. Внимание: приборы ЭВ-200, ЭВ-205 с версией электроники 8 также могут быть подключены с помощью кабеля USB.
