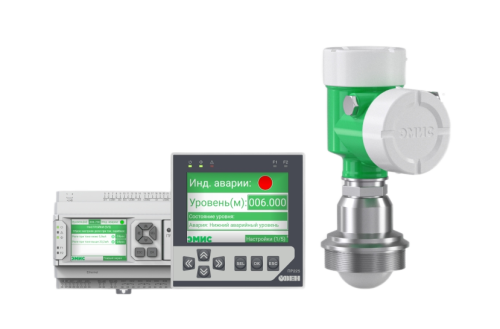

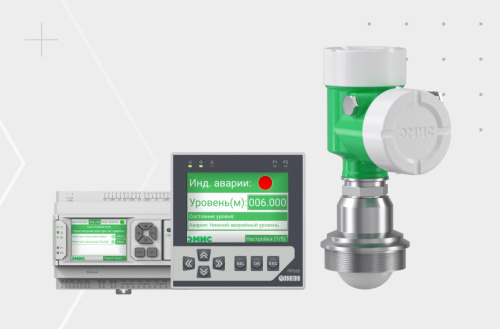

Контроллер уровня ЭМИС-СИСТЕМА 500 предназначен для определения и поддержания нормального уровня жидкости в резервуаре.
Цифровой: HART v7 или v5 (для дистанционной настройки уровнемера)
Дискретные: 4 релейных сигнала
ЭМИС-СИСТЕМА 500 определяет текущий уровень жидкости по сигналу 4-20 мА, поступающему от уровнемера. Программа устройства преобразует значение тока в значение уровня жидкости в метрах и оценивает состояние уровня согласно задаваемым в программе пяти состояниям:
- нижний аварийный;
- нижний предельный;
- нормальный;
- верхний предельный;
- верхний аварийный.
В зависимости от одного из четырех возможных критических состояний уровня жидкости формируются сигналы для релейных выходов, которые управляют включением/выключением насосов, открытием/закрытием задвижек.
Преимущества контроллера уровня ЭМИС-СИСТЕМА 500
- Высокая точность измерений
- Токовый вход ПЛК для измерения уровня жидкости уровнемером
- Настраиваемые критические состояния уровня жидкости
- Релейные выходы ПЛК для каждого из критических состояний уровня
- Понятное меню на русском языке
- Косвенное измерение уровня жидкости
|
Измеряемая среда
|
Жидкость |
|
Входные сигналы
|
4-20 мА |
|
Выходные сигналы
|
Аналоговый: 4-20 мА/HART Цифровой: HART v7 или v5 (для дистанционной настройки уровнемера) Дискретные: 4 релейных сигнала |
|
Питание
|
Питание 2 модификации по питанию: =24 и ~230 В |
|
Индикация
|
Дисплей: жидкокристаллический индикатор |
|
Температура окружающей среды, °С
|
-20…+55 |
|
Пылевлагозащита
|
IP54 (с лицевой панели ПР-225) IP20 (со стороны клемм ПР-225 ) и ПР-205 |
Программа «ЭМИС-Интегратор» предназначена для мониторинга работы, сбора информации технологического процесса, расхода энергоресурсов и настройки расходомеров «ЭМИС». Программное обеспечение «ЭМИС-Интегратор» защищено свидетельством РФ о государственной регистрации программ для ЭВМ.
Программа использует промышленный протокол ModBus RTU, HART для обмена данными с прибором.
В настоящий момент программа поддерживает следующие приборы:
- ЭМИС-ВИХРЬ 200 базовой, расширенной и двухпроводной версий
- ЭМИС-БАР
- ЭМИС-ДИО 230
- ЭМИС-ПЛАСТ 220
- ЭМИС-МАСС 260 стандартный, С/СИП, У/УИП
- ЭМИС-МАГ 270
- ЭМИС-ВИХРЬ 200 версии 5
Все вопросы и пожелания по работе программы присылайте по адресу: support@emis-kip.ru.
Внимание: Для работы программы, на компьютере должен быть установлен Microsoft .NET Framework 4 или более новая версия данной библиотеки.
Ссылка для скачивания Microsoft .NET Framework 4: https://www.microsoft.com/ru-ru/download/details.aspx?id=17718.
Системные требования:
- операционная система Windows XP, Server 2003 или более поздние версии.
- предустановленная библиотека MS .Net Framework v.4 или более поздние версии
- процессор с тактовой частотой более 1200 МГц
- оперативная память более 128 Мб
Дополнительное оборудование:
Для работы программы, необходимо наличие преобразователя RS- 485 / USB, RS-485 / RS-232. Внимание: приборы ЭВ-200, ЭВ-205 с версией электроники 8 также могут быть подключены с помощью кабеля USB.
