Турбинные расходомеры, счетчики
Крыльчатые и турбинные счетчики были разработаны и предназначены для измерения расхода различных жидкостей в трубопроводах.
Расходомер данного типа содержит в себе три основных узла: корпус счетчика, крыльчатку или турбину и индуктивный датчик, считывающий обороты, совершенные крыльчаткой. Крыльчатка изготавливается из ферромагнитных сплавов или материалов, содержащих магнитные элементы и в зависимости от типа расходомера, может устанавливаться на различные виды подшипников скольжения или шарикоподшипников.
Метод измерения заключается в том, что жидкость при прохождении корпуса расходомера вращает лопасти крыльчатки или турбину. Скорость вращения пропорциональна скорости потока жидкости и соответственно расходу. При прохождении лопастей крыльчатки через активную зону индуктивного датчика создаётся магнитное поле, которое возбуждает вихревые токи. Вихревые токи меняют амплитуду колебаний генератора. В результате индуктивным датчиком вырабатывается сигнал, на основе которого вычисляется расход среды. У счетчиков, предназначенных на большие диаметры трубопровода, дополнительно к ротору устанавливается зубчатое колесо, передающее импульсы датчику. В остальных случаях импульс снимается датчиком непосредственно с лопастей крыльчатки.

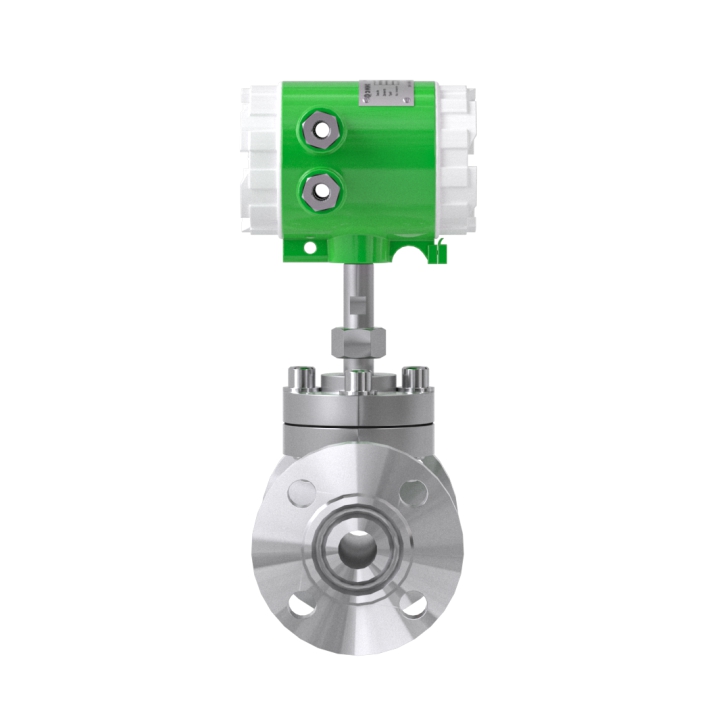

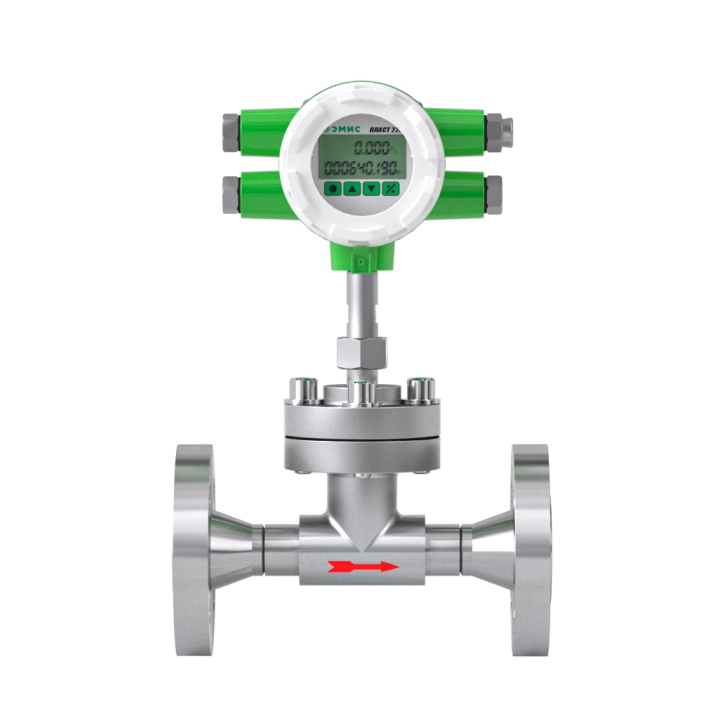

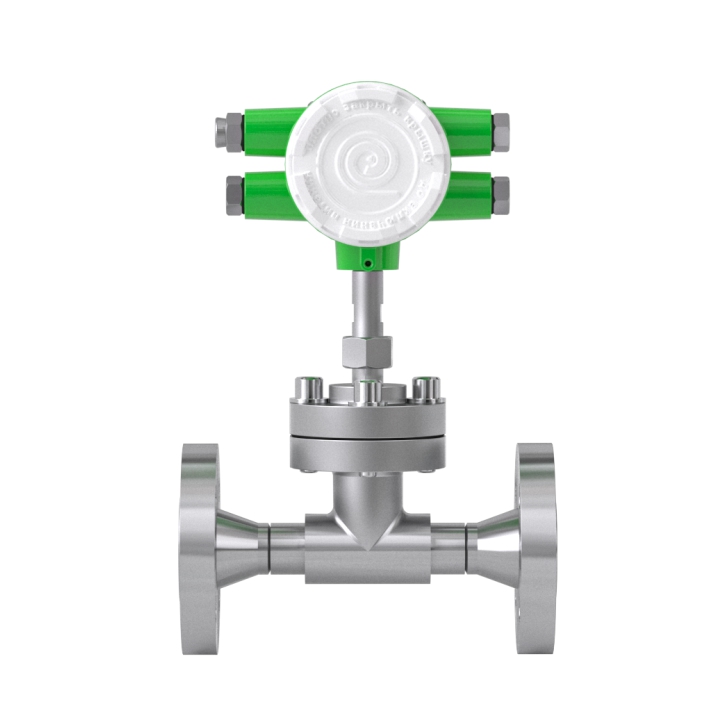

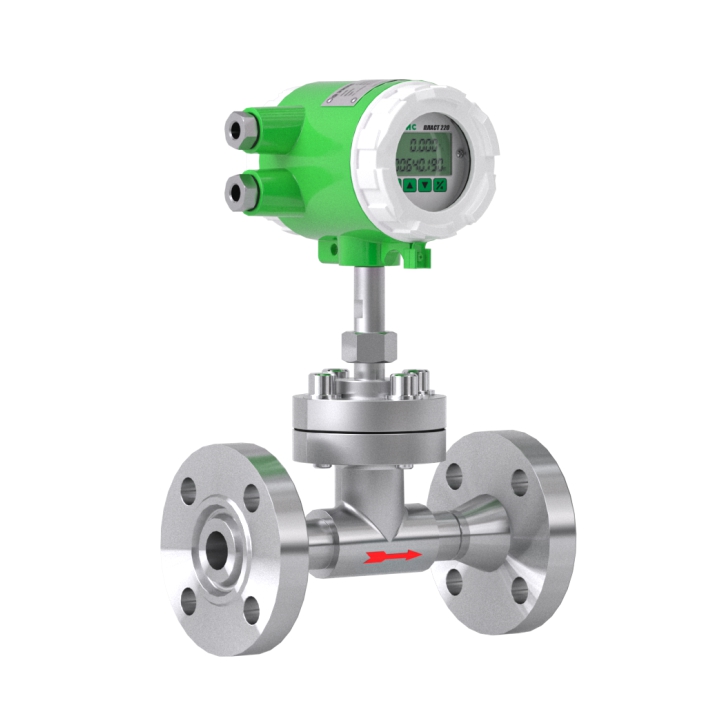

В крыльчатом расходомере ось вращения крыльчатки расположена перпендикулярно потоку жидкости, в турбинном параллельно.
Крыльчатые счетчики имеют преимущество, заключающееся в том, что имеют возможность измерять незначительные расходы потока жидкости. Недостаток же заключается в ограниченной величине максимально возможного измеряемого расхода. Их преимущественно устанавливают на трубопроводы малого диаметра (Ду15 – Ду 50) через муфту (резьбовое соединение).

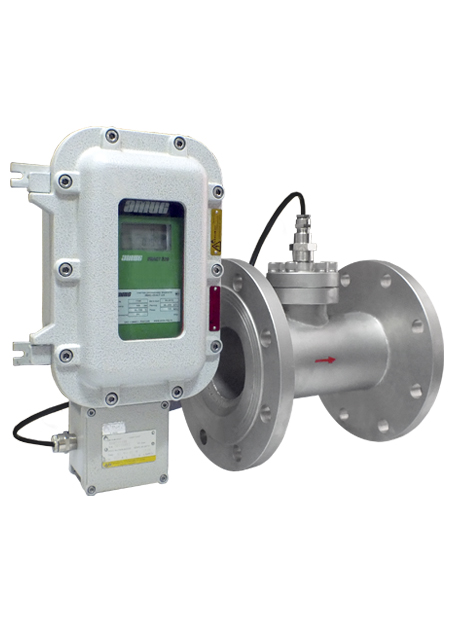

Турбинные счетчики разработаны преимущественно для измерения расхода жидкости в трубопроводах большого давления с высокой скоростью потока. Турбинные расходомеры в большой массе устанавливаются через фланцевые соединения на трубопроводы среднего и большого диаметра (Ду50 и более).
Для обеспечения точности измерений, надежного и большого срока службы расходомеры оснащаются механическими и магнитно-механическими фильтрами.
Благодаря компактности исполнения крыльчатых расходомеров, надежности, высокой точности и широкого диапазона измерений, данный вид счетчиков широко используется в промышленности. Предприятия используют приведенный тип расходомеров для измерения расхода пластовых вод на месторождения нефти, питьевых вод на артезианских источниках, учета расхода сырой и обводненной нефти, измерения расхода различных жидкостей в трубопроводах высокого давления.
