Предназначены для измерения малых расходов жидкости.

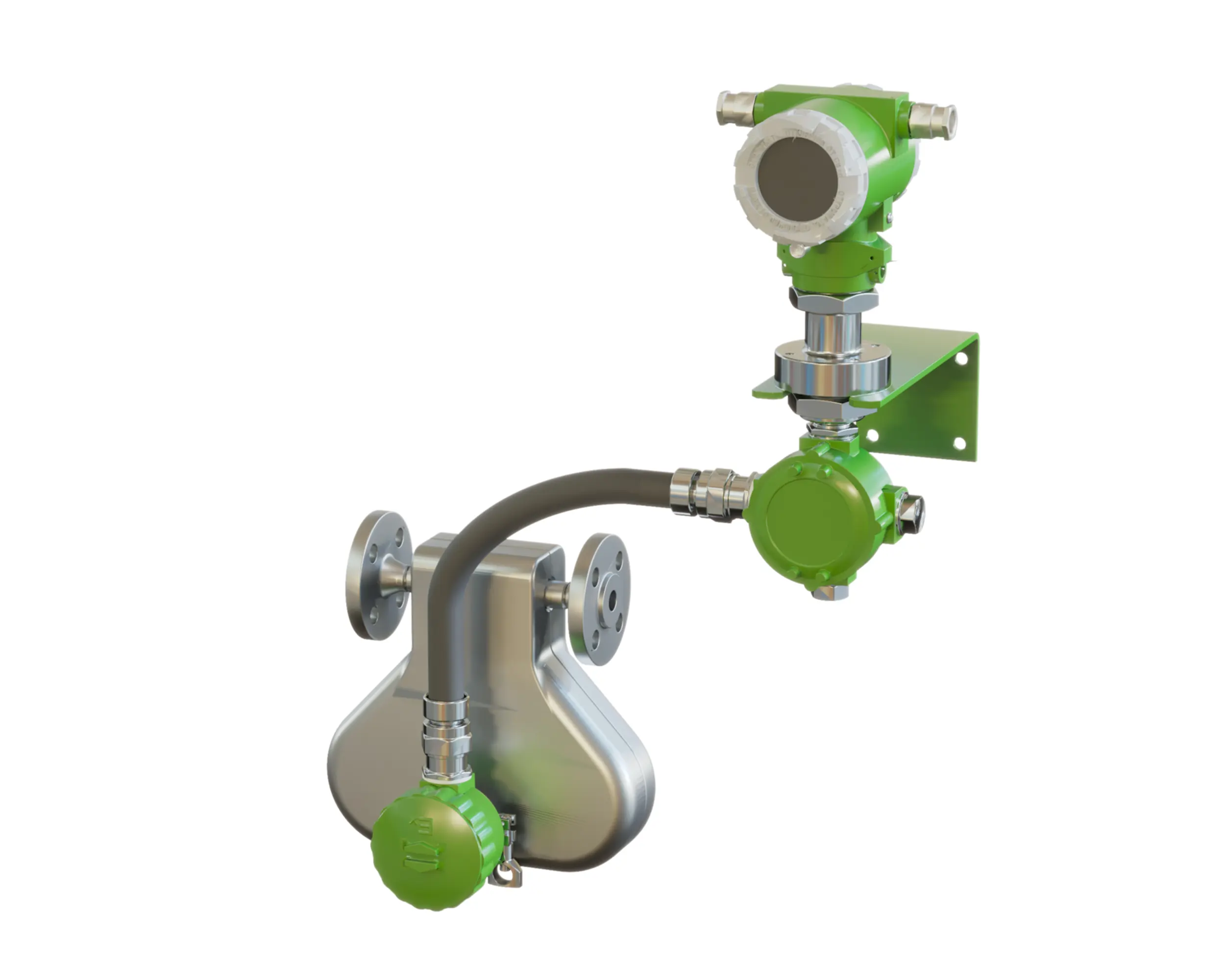

Массовые кориолисовые расходомеры ЭМИС-МАСС 260 в специальном исполнении (ФРd3 и ФРd6 в карте заказа) имеют диаметр трубок проточной части 3 мм и 6 мм. Применяются в системах дозирования, в химической, косметической, фармацевтической, пищевой отраслях – там, где технологический процесс предполагает малые диапазоны расхода.
| Ду | Конструктивное исполнение | Qmin , кг/ч | Qmin , кг/ч | Qmax1 , кг/ч | Qmax2 , кг/ч | Стабильность нуля, кг/ч | |
|---|---|---|---|---|---|---|---|
| при классе точности | |||||||
| 0,1; 0,15 и 0,2 | 0,25 и 0,5 | ||||||
| Проточная часть Ду 6 | |||||||
| 10 | ФРd6 | 20 | 90* | 50 | 800 | 1200 | 0,18 |
| 15 | ФРd6 | 20 | 90* | 50 | 800 | 1200 | 0,18 |
| Проточная часть Ду 3 | |||||||
| 10 | ФРd3 | 5 | 30 | 20 | 250 | 360 | 0,03 |
| 15 | ФРd3 | 5 | 30 | 20 | 250 | 360 | 0,03 |
* расширенный диапазон доступен по согласованию
Qmax1 – расход соответствует перепаду давления на расходомере, равному 1 бар при измерении расхода воды при температуре воды 20 °C
Qmax2 – расход соответствует перепаду давления на расходомере, равному 2 бар при измерении расхода воды при температуре воды 20 °C
|
Измеряемая среда
|
Жидкость |
|
Тип расхода
|
Масса, Объём |
|
Давление измеряемой среды, МПа
|
25 |
|
Классы точности
|
0,1; 0,15; 0,2; 0,25; 0,5 |
|
Взрывозащита
|
Ex |
|
Выходные сигналы
|
импульсный (пассивный), цифровой RS-485. По запросу: импульсный (активный), импульсный (переключаемый активный/пассивный), токовый выходной сигнал 4-20 мА (активный/пассивный/с цифровым протоколом HART) |
|
Температура измеряемой среды, °С
|
-60…+200 |
|
Температура окружающей среды, °С
|
-60…+70 |
|
Межповерочный интервал
|
5 лет |
|
Пылевлагозащита
|
IP66/IP67 |
|
Диаметр условного прохода, мм
|
10, 15 |
|
Диаметр проточной части расходомера, мм
|
3, 6 |
Сертификаты
Программа «ЭМИС-Интегратор» предназначена для мониторинга работы, сбора информации технологического процесса, расхода энергоресурсов и настройки расходомеров «ЭМИС». Программное обеспечение «ЭМИС-Интегратор» защищено свидетельством РФ о государственной регистрации программ для ЭВМ.
Программа использует промышленный протокол ModBus RTU, HART для обмена данными с прибором.
В настоящий момент программа поддерживает следующие приборы:
- ЭМИС-ВИХРЬ 200 базовой, расширенной и двухпроводной версий
- ЭМИС-БАР
- ЭМИС-ДИО 230
- ЭМИС-ПЛАСТ 220
- ЭМИС-МАСС 260 стандартный, С/СИП, У/УИП
- ЭМИС-МАГ 270
- ЭМИС-ВИХРЬ 200 версии 5
Все вопросы и пожелания по работе программы присылайте по адресу: support@emis-kip.ru.
Внимание: Для работы программы, на компьютере должен быть установлен Microsoft .NET Framework 4 или более новая версия данной библиотеки.
Ссылка для скачивания Microsoft .NET Framework 4: https://www.microsoft.com/ru-ru/download/details.aspx?id=17718.
Системные требования:
- операционная система Windows XP, Server 2003 или более поздние версии.
- предустановленная библиотека MS .Net Framework v.4 или более поздние версии
- процессор с тактовой частотой более 1200 МГц
- оперативная память более 128 Мб
Дополнительное оборудование:
Для работы программы, необходимо наличие преобразователя RS- 485 / USB, RS-485 / RS-232. Внимание: приборы ЭВ-200, ЭВ-205 с версией электроники 8 также могут быть подключены с помощью кабеля USB.
