      Пищевой датчик давления ЭМИС-БАР

      Главная
      —
      Продукция
      —
      Пищевое
      —Пищевой датчик давления ЭМИС-БАР

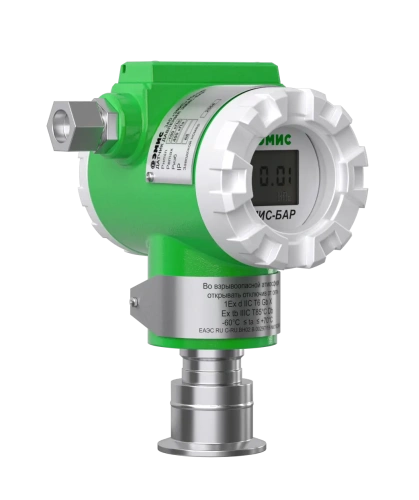

      Пищевой датчик давления ЭМИС-БАР
      Скачать опросный лист
      Узнать цену
      Пищевой датчик давления ЭМИС-БАР

      Датчик давления ЭМИС-БАР в пищевом исполнении предназначен для измерения и преобразования в унифицированный токовый выходной сигнал 4...20 мА+Hart давления жидкости, пара и газа в пищевой и фармацевтической промышленности.

      Подробности
      Характеристики
      Измеряемая среда
      —
      Газ, Жидкость, Пар
      Спец. исполнение
      —
      Пищевое
      Взрывозащита
      —
      1Ex d IIC T6…T4 Gb X; 1Ex d ia IIC T6…T4 Gb X; 0Ex ia IIB T6…T4 Ga X; 0Ex ia IIC T6…T4 Ga X; PO Ex ia I Ma X; PB Ex d I Mb X; PB Ex d ia I Mb X
      Выходные сигналы
      —
      4-20 мА + HART с наличием DD
      Долговременная стабильность
      —
      Не более 0,1% в течение 10 лет
      Рабочая температура, °С
      —
      -40...+120, температуру окружающей среды см. РЭ.
      Все характеристики
      Пищевой датчик давления ЭМИС-БАР
      Скачать опросный лист
      Узнать цену
      • Описание
      • Характеристики
      • Документация
      • Программное обеспечение

      Датчик давления ЭМИС-БАР в пищевом исполнении

      Пищевой датчик давления ЭМИС-БАР выполняется с присоединением, исключающим засорение капилляров, измерительных камер, штуцеров. Стандарт присоединения предусматривает открытую мембрану, которая передает гидравлическим способом давление процесса на чувствительный элемент датчика. Открытая мембрана из нержавеющий стали 08Х17Н13М2 (российский аналог стали AISI 316L) позволяет осуществлять мойку поверхностей соприкасающихся с рабочей средой в соответствии с требованиями СанПиН 2.3/2.4.3590-20 (от 01.01.2021 г.) такими как:

      • наружная пенная обработка;
      • циркуляционная мойка;
      • качественное удаление нагара и промывка;
      • уборка жировых загрязнений;
      • дезинфекции любых поверхностей;
      • использование моющих средств щелочного характера.

      Быстроразъемное гигиеническое присоединение к процессу типа «кламп» и «молочная гайка» позволяет легко снимать и промывать прибор.

      Датчик давления ЭМИС-БАР серии 113 имеет открытую мембрану без полостей, шероховатость рабочих поверхностей Ra <0,8 мкм и выше, вплоть до Ra <0,38 мкм. Так как открытая мембрана соприкасается с пищевыми средами, в качестве заполняющей жидкости измерительного сенсора используется биологически нейтральная жидкость на основе кокосового масла.

      Рабочие поверхности выполняются из нержавеющей стали или хастеллоя. По желанию заказчика из нержавеющей стали может быть изготовлен и электронный блок, что обеспечивает устойчивость к агрессивным веществам в случае наружной мойки оборудования.

      Пищевой датчик давления ЭМИС-БАР имеет гигиенический сертификат, подтверждающий соответствие единым санитарно-эпидемиологическим требованиям.

      Характеристики
      Измеряемая среда
      Газ, Жидкость, Пар
      Спец. исполнение
      Пищевое
      Взрывозащита
      1Ex d IIC T6…T4 Gb X; 1Ex d ia IIC T6…T4 Gb X; 0Ex ia IIB T6…T4 Ga X; 0Ex ia IIC T6…T4 Ga X; PO Ex ia I Ma X; PB Ex d I Mb X; PB Ex d ia I Mb X
      Выходные сигналы
      4-20 мА + HART с наличием DD
      Долговременная стабильность
      Не более 0,1% в течение 10 лет
      Рабочая температура, °С
      -40...+120, температуру окружающей среды см. РЭ.
      Диапазон измеряемых давлений (мин, макс), МПа
      0..69
      Напряжение питания, В
      10,5...45, для Exia и Exdia не более 28 В
      Погрешность, %
      ±0,065; 0,1; 0,2 и т.д., опционально до ± 0,04
      Температура измеряемой среды, °С
      -90...+700 (с разделителем сред)
      Температура окружающей среды, °С
      -60...+85 с сохран. взрывозащиты
      Диапазон перенастройки
      до 100:1, в соответствии с моделью датчика давления
      Материал мембраны процесса
      Нержавеющая сталь 316L, сплав Хостеллой, Тантал, Монель, Никель, 316L с золотым напылением
      Заполняющая жидкость
      Силиконовое масло, Инертное масло
      Материал корпуса электронного блока
      Алюминий, Алюминий с защитным слоем, Нержавеющая сталь
      Межповерочный интервал
      5 лет
      ПО
      Фирменное программное обеспечение ЭМИС-ИНТЕГРАТОР
      Пылевлагозащита
      IP65/IP66/IP67/IP68
      Технологическое присоединение
      М20х1,5; М44х1,25; G1/2 наружная резьба; 1” безрезьбовое присоединение; 1/2NPT наружная, внутренняя резьба для датчиков штуцерного исполнения; 1/4NPT фланцевое присоединение для датчиков фланцевого исполнения
      Вибростойкость
      G2 по ГОСТ Р 52931-2008
      Документы
      Презентация линейки датчиков давления ЭМИС-БАР
      Паспорт
      Руководство по эксплуатации ЭМИС-БАР (RU)
      Методика поверки (RU)
      DD-файлы драйвера для HART-коммуникатора для ЭМИС-БАР (RU)
      DD-файлы драйвера для HART-модема(компьютера) для ЭМИС-БАР (RU)
      3D модель

      Сертификаты

      Сертификат об утверждении типа средств измерений
      Сертификат соответствия ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
      Сертификат соответствия ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением»
      Декларация о соответствии ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
      Сертификат признания типа СИ в Республике Кыргызстан
      Сертификат признания типа СИ в Республике Узбекистан
      Разрешение МЧС на применение технических устройств в Республике Казахстан
      Добровольный сертификат соответствия ГОСТ Р 52931-2008
      Добровольный сертификат соответствия ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98
      Экспертное заключение о соответствии единым санитарно-эпидемиологическим и гигиеническим требованиям к продукции (товарам), подлежащей санитарно-эпидемиологическому надзору (контролю)
      Добровольный сертификат соответствия ГОСТ Р 53679-2009, ГОСТ Р 53678-2009
      Добровольный сертификат соответствия ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012, ГОСТ IEC 61508-3-2018
      Добровольный сертификат соответствия СДС «ИНТЕРГАЗСЕРТ» (ПАО «Газпром»)
      Добровольный сертификат соответствия GEST 79/82 - Конструкционные материалы для применения в условиях контакта с хлором
      Заключение о подтверждении производства продукции на территории РФ в соответствии с Правилами выдачи заключения о подтверждении производства промышленной продукции на территории Российской Федерации, утвержденными постановлением Правительства РФ
      Свидетельство о государственной регистрации программы для ЭВМ
      Сертификат HART
      Свидетельство о типовом одобрении РМРС
      Файлы
      ЭМИС-Интегратор Modbus v4.1.8
      32,74 Мб
      ЭМИС-Интегратор HART 4.0.5
      25,2 Мб
      ЭМИС-Интегратор 3. 1. 27
      11,9 Мб
      Инструкция по работе «ЭМИС-Интегратор v4 ModBus»
      944 Кб
      Свидетельство о государственной регистрации. «ЭМИС-Интегратор 3»
      345 Кб
      Свидетельство о государственной регистрации управляющей программы для уровнемеров «ЭМИС-ПУЛЬС»
      163 Кб

      Программа «ЭМИС-Интегратор» предназначена для мониторинга работы, сбора информации технологического процесса, расхода энергоресурсов и настройки расходомеров «ЭМИС». Программное обеспечение «ЭМИС-Интегратор» защищено свидетельством РФ о государственной регистрации программ для ЭВМ.
      Программа использует промышленный протокол ModBus RTU, HART для обмена данными с прибором.

      В настоящий момент программа поддерживает следующие приборы:

      • ЭМИС-ВИХРЬ 200 базовой, расширенной и двухпроводной версий
      • ЭМИС-БАР
      • ЭМИС-ДИО 230
      • ЭМИС-ПЛАСТ 220
      • ЭМИС-МАСС 260 стандартный, С/СИП, У/УИП
      • ЭМИС-МАГ 270
      • ЭМИС-ВИХРЬ 200 версии 5

      Все вопросы и пожелания по работе программы присылайте по адресу: support@emis-kip.ru.
      Внимание: Для работы программы, на компьютере должен быть установлен Microsoft .NET Framework 4 или более новая версия данной библиотеки.
      Ссылка для скачивания Microsoft .NET Framework 4: https://www.microsoft.com/ru-ru/download/details.aspx?id=17718.

      Системные требования:

      • операционная система Windows XP, Server 2003 или более поздние версии.
      • предустановленная библиотека MS .Net Framework v.4 или более поздние версии
      • процессор с тактовой частотой более 1200 МГц
      • оперативная память более 128 Мб

      Дополнительное оборудование:

      Для работы программы, необходимо наличие преобразователя RS- 485 / USB, RS-485 / RS-232. Внимание: приборы ЭВ-200, ЭВ-205 с версией электроники 8 также могут быть подключены с помощью кабеля USB.

      Назад к списку
      О компании
      О компании
      Свидетельства и патенты
      Фотогалерея
      Вакансии
      Производственная практика
      Продукция
      Ротационные счётчики газа
      Датчики давления
      Ротаметры
      Массовые кориолисовые расходомеры
      Вихревые расходомеры
      Электромагнитные счетчики, расходомеры
      Сигнализаторы уровня
      Уровнемеры
      Теплосчетчики
      Узлы учета
      Крыльчатые расходомеры
      Счетчики количества жидкости
      Мобильные комплексы учета
      Индикаторы потока жидкости и газа
      Скважинные расходомеры
      Контроллеры и вычислители
      Термоэлектрогенераторы
      Сопутствующее оборудование
      Функциональная аппаратура
      Сервис
      Сервис и ремонт
      Сервисные центры
      Сервисные центры ЭМИС-РГС
      Метрология
      ПО «ЭМИС-Интегратор»
      Часто задаваемые технические вопросы
      Опыт эксплуатации
      Документация
      Пресс-центр
      Контакты
      +7 (351) 729-99-12
      +7 (351) 729-99-12
      8 (800) 301-66-88
      Заказать звонок
      E-mail
      sales@emis-kip.ru
      Адрес
      Челябинск, Комсомольский проспект, д. 29, стр. 7
      Режим работы
      Пн. – Пт.: с 8:00 до 17:00
      sales@emis-kip.ru
      Челябинск, Комсомольский проспект, д. 29, стр. 7
      АО «ЭМИС» ИНН 7729428453 Политика конфиденциальности
      ru
      en
      ru
